Корвет-88 Верстат лобзиковый електрический
Схеми, опис, характеристики

Відомості про виробника лобзикового електрического верстата Корвет-88

Поставщиком лобзикового електрического верстата Корвет-88 является Энкор-Инструмент-Воронеж, ООО, основанное в 1992 году. Адрес сайта: http://www.enkor.ru/, сайт интернет-магазина www.enkor24.ru.

Производитель - компания Shanghai Joye Import & Export Co., Ltd., Китай, г. Шанхай, основанная в июле 2003 года.

Корвет-88 Лобзик електрический переносной. Назначение, область применения

Переносной електрический лобзик моделі Корвет 88 (далее лобзик) предназначен для прямого, поперечного, наклонного і продольного пиления заготовок из древесины і подобных материалов. Лобзик имеет две скорости обертання вала двигуна. Лобзик не рассчитан на работу при непрерывном производстве.

Верстат лобзиковый Корвет 88 работает от однофазной сети переменного тока напряжением 220 В частотой 50 Гц.

Верстат Корвет 88 може експлуатироваться в нормальных климатических условиях:

• температура окружающей среды от 1 до 35 °C
• относительная влажность воздуха до 80 % при температуре 25 °C

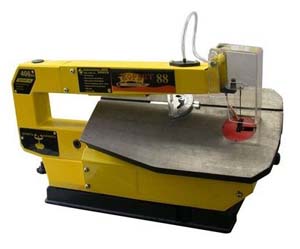

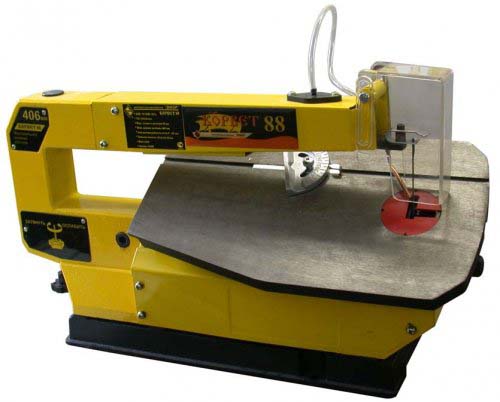

Корвет-88 Загальний вигляд лобзика

Комплект поставки лобзика Корвет-88

• А. Лобзик 1 шт.
• Б. Ограждение пильного полотна 1 шт.
• В. Трубка воздушная з пластиной 1 компл.
• Г. Винт з гайкой 1 компл.
• Руководство по експлуатации 1 шт.
• Упаковка 1 шт.

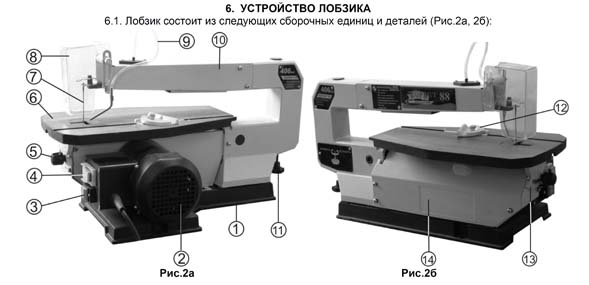

Cклад лобзикового верстата Корвет-88

Список основних вузлів лобзикового верстата Корвет-88

1. Основание верстата
2. Двигатель
3. Переключатель скорости
4. Выключатель
5. Винт (фиксации угла наклона робочого стола)
6. Стол рабочий
7. Полотно пильное
8. Ограждение (пильного полотна)
9. Трубка воздушная
10. Кожух (верхнего рычага)
11. Винт (регулировки натяжения пильного полотна)
12. Транспортир (для роботи з заготовками при пилении под углом)
13. Шкала (угла наклона робочого стола)
14. Кожух (нижнего рычага)

Основні операции выполняемые на лобзиком Корвет 88

Прямое, поперечное, наклонное і продольное пиление

Отрегулируйте рабочий стол, ослабив винт фиксации угла наклона робочого стола і установив рабочий стол под нужным углом при помощи угломера і угольника. Для получения точных углов всегда следует выполнить пробное пиление на обрезках заготовки и, по мере необходимости, повторно отрегулировать рабочий стол (См. Раздел «Регулювання угла наклона робочого стола»).

Карандашом или маркером отметьте линию пиления на заготовке.

Убедитесь, что ограждение пильного полотна опущено, а рабочий стол не загроможден инструментами или другими предметами

ПРЕДУПРЕЖДЕНИЕ: Во время пиления удерживайте заготовку так, чтобы руки находились на безопасном расстоянии от пильного полотна. Не используйте лобзик для пиления заготовок слишком маленького размера.

Используйте заготовку при регулировке ограждения пильного полотна для корректировки высоты. Ограждение пильного полотна должно находиться как можно ближе к заготовке, но не касаться ее.

Включите вилку в розетку електросети.

Нажмите на зеленую кнопку сетевого выключателя лобзика.

Двумя руками осторожно положите заготовку на рабочий стол.

Прижмите заготовку к рабочему столу і медленно подавайте її на пильное полотно.

Переключатель предназначен для увімкнення підвищеної (1400 об/мин.) или пониженной (700 об/мин.) скорости обертання вала двигуна.

Транспортир предназначен для роботи з заготовками при пилении под углом.

Внутреннее пиление заготовки

Отрегулируйте рабочий стол, как указано в разделе 10.

Карандашом или маркером нанесите линию пиления на заготовке.

Просверлите отверстие 6 мм в заготовке в частини, которая будет выпилена

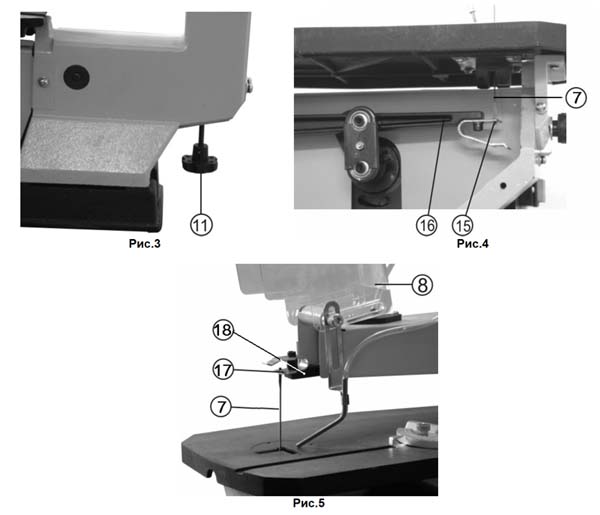

Снимите пильное полотно.

Установите заготовку на рабочий стол.

Вставьте пильное полотно через просверленное отверстие.

Установите пильное полотно. Включите лобзик в сеть.

На рабочем столе удерживайте заготовку, чтобы пильное полотно не касалось заготовки. Нажмите на зеленую кнопку сетевого выключателя лобзика

Скорость подачі зависит от толщины і материала заготовки. Во время пиления надёжно удерживайте заготовку.

По окончанию роботи нажмите на красную кнопку сетевого выключателя. Отключите вилку шнура живлення из розетки електросети.

Снимите пильное полотно, снимите заготовку.

Установите пильное полотно.

Криволинейное пиление

Карандашом или маркером на заготовке нанесите полную линию пиления. При наличии шаблона или образца, используйте их в качестве направляющей.

При криволинейном пилении следует соблюдать осторожность, чтобы предотвратить скручивание пильного полотна. При пилении маленьких радиусов, если пильное полотно слишком зажато і скручивание неизбежно, выполните пропил по прямой линии через ту часть заготовки, которая пойдет в отходы. Начинайте пиление по кривой линии з точки кривой линии з точки, где вы остановились.

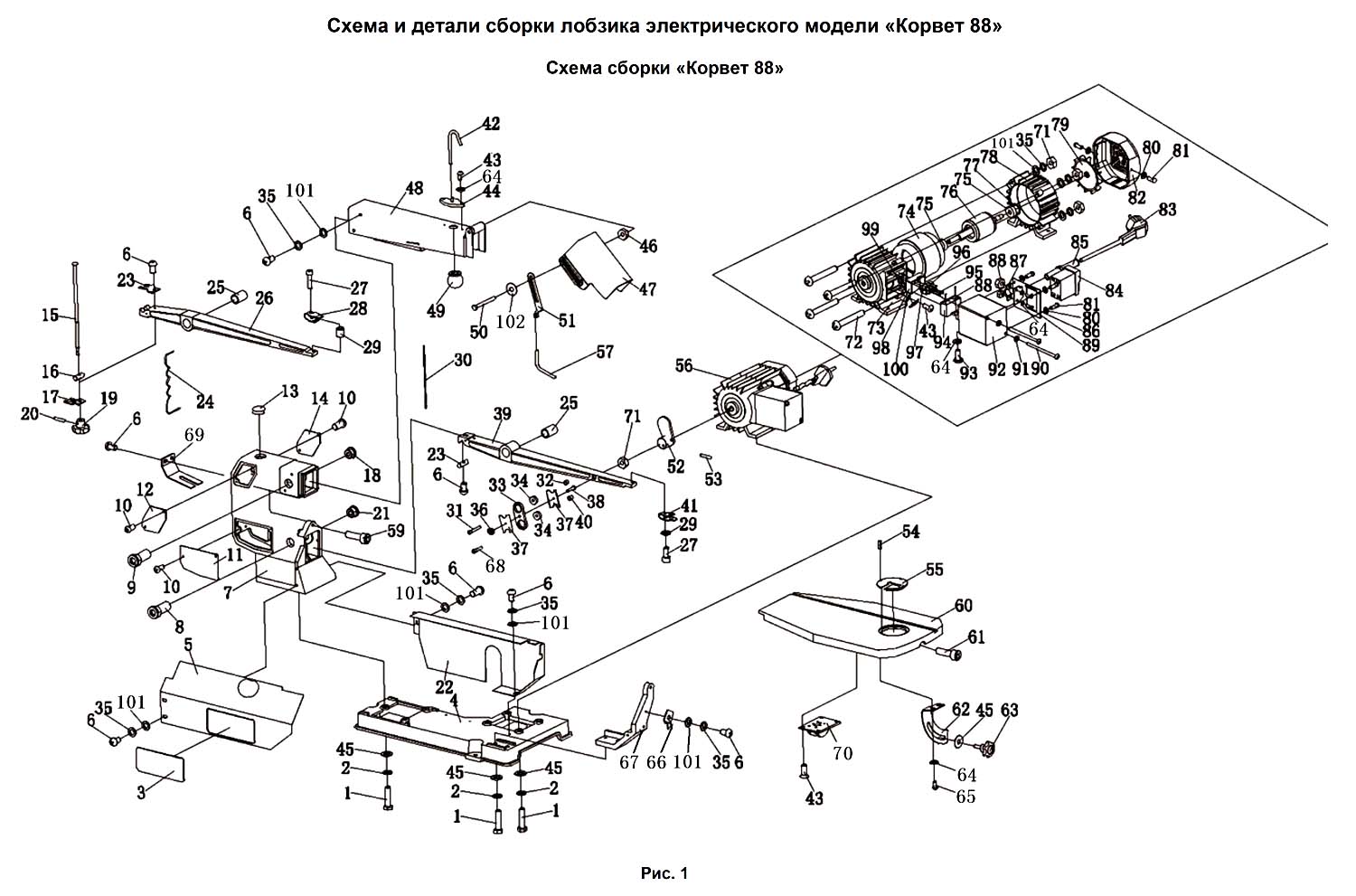

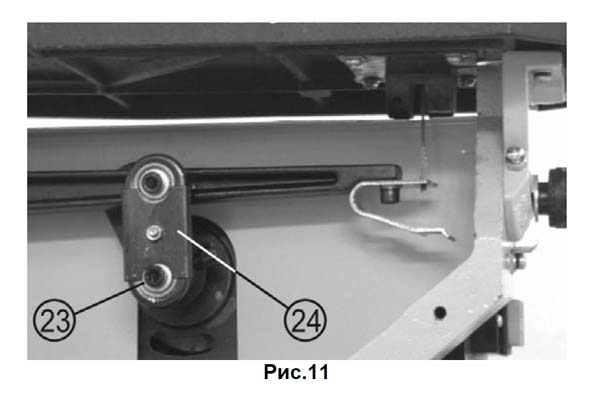

Корвет-88 Верстат лобзиковый. Схеми і детали сборки

Корвет-88 Верстат лобзиковый. Схеми і детали сборки. Дивитись у збільшеному масштабі

Корвет-88 Верстат лобзиковый електрический. Відеоролик

Обзор

Лобзиковый верстат Корвет 88. Работа быстрозажимного крепления

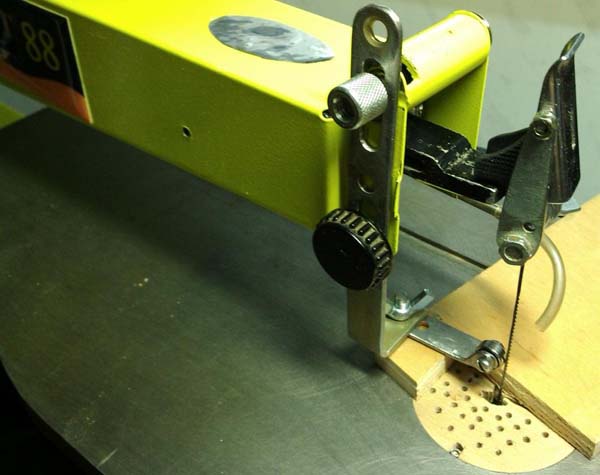

Модернизация Корвет 88

Технічні характеристики лобзикового верстата Корвет-88

Наименование параметра	Корвет-88
Основні параметри
Частота обертання вала двигуна на холостом ходу, об/мин	700 (75 Вт); 1400 (150 Вт)
Максимальная толщина заготовки, мм	50
Расстояние между пильным полотном і корпусом лобзика, мм	406
Размер робочого стола, мм	365 х 200
Угол наклона робочого стола, град	0..45
Длина, ширина і толщина пильного полотна, мм	133 х 2,6 х 0,25
Електроустаткування верстата
Род тока питающей сети	220В 50Гц
Количество електродвигателей на станке, шт	1
Електродвигун - номинальная мощность, кВт	0,75/ 1,5
Габарит і масса верстата
Габарит верстата (длина х ширина х высота), мм	550 х 350 х 300
Масса верстата, кг	20
