Корвет-31 Верстат ленточнопильный електрический (пила ленточная)
Схеми, опис, характеристики

Відомості про виробника ленточнопильного Корвет-31

Поставщиком верстата ленточнопильного Корвет-31 (пилы ленточной) является Энкор-Инструмент-Воронеж, ООО, основанное в 1992 году. Адрес сайта: http://www.enkor.ru/, сайт интернет-магазина www.enkor24.ru.

Производитель - компания Shanghai Joye Import & Export Co., Ltd., Китай, г. Шанхай, основанная в июле 2003 года.

Корвет-31 Верстат ленточнопильный вертикальний переносной. Назначение, область применения

Верстат ленточнопильный (Ленточная пила) моделі Корвет 31 предназначен для пиления заготовок из древесины і материалов на її основе, тонкого алюминиевого профиля, пластика і других подобных материалов. Пила позволяет выполнять криволинейное пиление з определенным радиусом. Пила не рассчитана на работу при непрерывном производстве. Не допускается обработка металлов, асбоцементных материалов, камня і подобных материалов, мягких пластмассовых і резиноподобных материалов.

Вертикальные ручні ленточнопильные отрезные верстати по дереву позволяют производить резание как прямолинейное, так і криволинейное по наружному і внутреннему контуру, з помощью ручной подачі заготовки. Заготовка, в отличие от горизонтальных верстатів, не зажимается в тисках, а вручную удерживается на рабочем столе і подается в зону різання. Пильная рама не перемещается.

Пила ленточная Корвет 31 (верстат ленточнопильный) работает от однофазной сети переменного тока напряжением 220 В частотой 50 Гц.

Верстат Корвет 31 може експлуатироваться в нормальных климатических условиях:

• температура окружающей среды от 1 до 35 °C
• относительная влажность воздуха до 80 % при температуре 25 °C

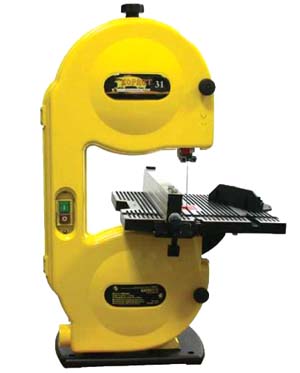

Корвет-31 Загальний вигляд верстата ленточнопильного

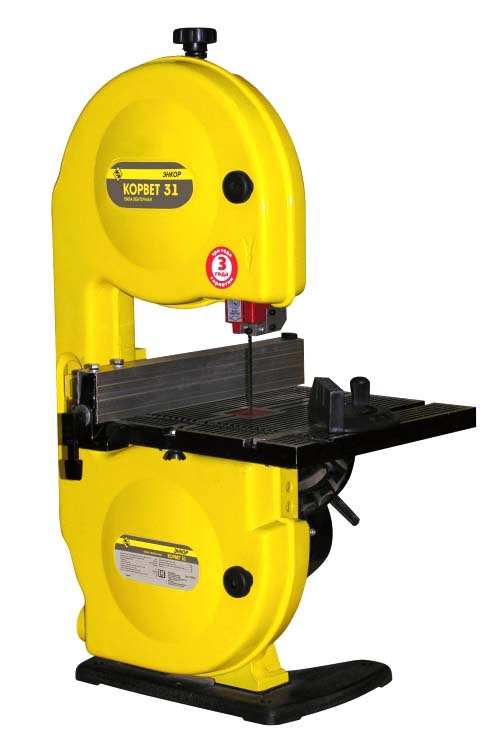

Корвет-31 Верстат ленточнопильный. Фото. Дивитись у збільшеному масштабі

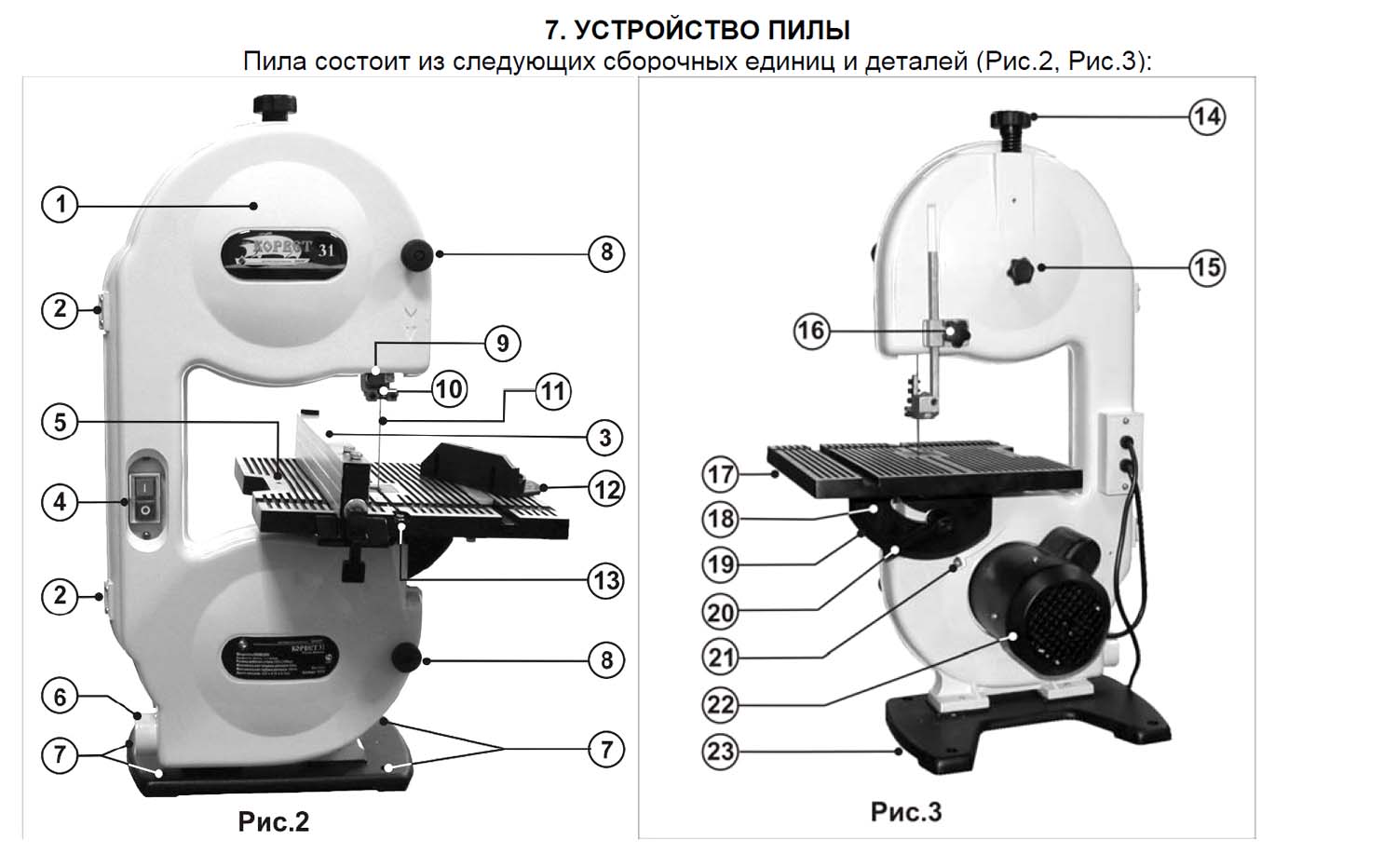

Cклад ленточнопильного верстата Корвет-31

Cклад ленточнопильного верстата Корвет-31. Дивитись у збільшеному масштабі

Список основних вузлів ленточнопильного верстата Корвет-31

1. Защитный кожух
2. Петли защитного кожуха
3. Боковий упор
4. Выключатель (магнитный пускатель)
5. Регулировочный упор (ввернут внизу стола)
6. Патрубок пылесборника
7. Монтажные отверстия
8. Замки кожуха
9. Верхня подвижная направляющая (и защита пильной ленты)
10. Стабилизатор ленты
11. Лента пильная
12. Угловой упор
13. Винт – замок
14. Ручка натяжения пильной ленты
15. Винт регулировки наклона направляющего колеса
16. Фиксатор высоты подвижного екрана
17. Рабочий стол
18. Держатель стола
19. Шкала наклона
20. Ручка фиксации стола
21. Указатель наклона
22. Електродвигун
23. Основание
24. Ведущее колесо
25. Направляющее колесо
26. Ползун

Органы керування ленточнопильного верстата Корвет-31

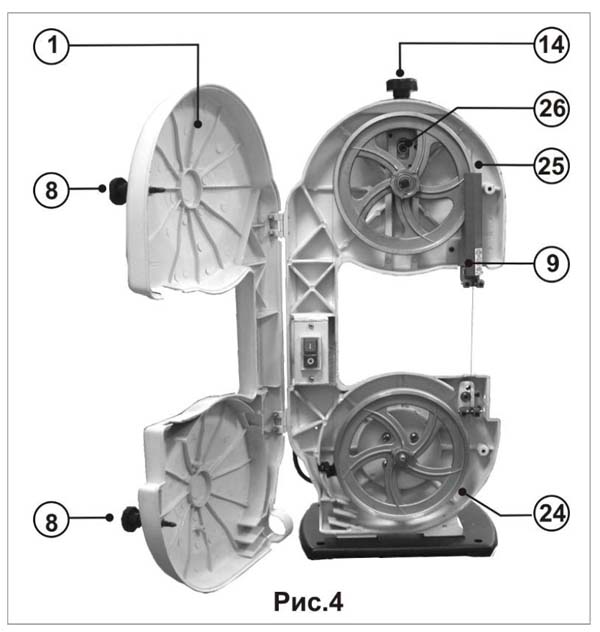

Пуск і зупинка пилы (Рис.2, Рис.3, Рис.4)

Увімкнення і відключення робочого режима пилы осуществляется выключателем – магнитным пускателем (4). Для увімкнення пилы необходимо кратковременное нажатие на кнопку со знаком « I ». Для отключения пилы достаточно кратковременного нажатия на кнопку « 0 »

Установка положения бокового упора (Рис.2, Рис.3)

Поднимите ручку фиксации бокового упора (3).

Установите упор (3) на рабочий стол (17). Опустите ручку фиксации вниз упора (3). Кулачок ручки должен жестко стабилизировать боковой упор (3). (Не прилагайте значительных усилий). При необходимости можно, вращая ручку фиксации (в верхнем положении) упора (3), изменить начальную длину фиксирующей тяги.

Боковий упор (3) після перемещений і післядующей фиксации должен сохранять параллельность относительно направляючих робочого стола (17).

Корректировка положения упора (3) возможна за счет двух винтов, расположенных на нем.

Рукоятка натяжения пильной ленты (14) (Рис.2)

После установки і предварительного натяжения пильной ленты (11) её необходимо позиционировать на вращающихся колесах (24 і 25) (по центру обрезиненной поверхности). Проворачивая колеса (24 і 25) по часовий стрелке, необходимо отметить тенденцию смещения пильной ленты (11) от центра на колесах (24 і 25):

• Вращайте верхнее направляющее колесо (25) по часовий стрелке, наблюдая при етом за положением пильной ленты (11). Если пильная лента (11) смещается от центра, необходимо её позиционирование;
• Если пильная лента (11) смещается, медленно вращайте винт позиционирования (15) по/против часовий стрелки (в зависимости от направления смещения), одновременно продолжайте вращать колесо (25) до возобертання пильной ленты (11) на середину;
• Проверьте положение полотна на нижнем ведущем колесе (24). Если позиционирование необходимо, производите его до тех пор, пока пильная лента (11) не «сядет» без поперечных смещений по центру обоих колес (24 і 25).

После центрирования пильной ленты (11) на обоих колесах (24 і 25), вращайте ручку (14) натяжения пильной ленты (11) до заметного сжатия пружины. Продолжайте затягивать ручку (14) до плотной посадки пильной ленты (11) на колеса (24 і 25). Недостаточное натяжение пильной ленты (11) може стать причиной її заклинивания в пропиле і «пробуксовывания» на колесах (24 і 25) при работе.

Не натягивайте пильную ленту (11) слишком сильно.

Фиксатор высоты верхней подвижной направляющей (Рис.2;3). Фиксатор высоты верхней направляющей (16) задает высоту открытой зоны для пильной ленты (11).

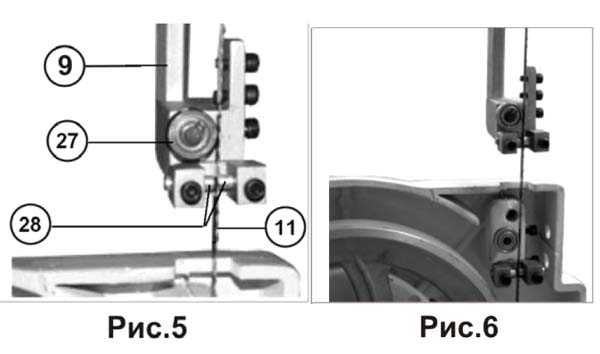

Основні операции выполняемые на ленточнопильном станке Корвет 31 (Рис. 2-6)

ВНИМАНИЕ: Чтобы обеспечить правильную работу пилы, не засорять рабочее место і оградить оператора от воздействия опилок і древесной пыли - необходимо к патрубку (6) подсоединить систему принудительного пылеудаления (пылесос).

Пила предназначена для пиления заготовок из древесины і материалов на її основе, тонкого алюминиевого профиля, твердых пластиков і других подобных материалов. Ленточная пила позволяет выполнять криволинейные радиусные пиления по перечисленным материалам.

Применение пылесборника. (Рис.2;4)

При существенных объемах роботи применение пылесоса обязательно. Отсутствие принудительного отбора опилок і пыли негативно влияет на качество роботи пилы і може стать причиной її поломки. Кожух (1) необходимо периодически очищать от опилок і пыли, следить за состоянием щетки очистки ведущего колеса (24), регулируя її положение по мере истирания ворса.

Рабочие операции общего назначения (Рис. 2-6)

При выполнении прямолинейного продольного или поперечного пиления заготовка обязательно должна плотно лежать на рабочем столе (17) и, кроме того, опираться непосредственно на боковой упор (3). Позиция бокового упора (3) определяется заданным размером детали, і упор (3) должен быть точно выставлен і жестко зафиксирован.

Радиус закругления зависит от ширины используемой пильной ленты (11) і разводки її зубьев. Для пильной ленты шириной 6 мм радиус закругления не должен быть менее 12,5 мм.

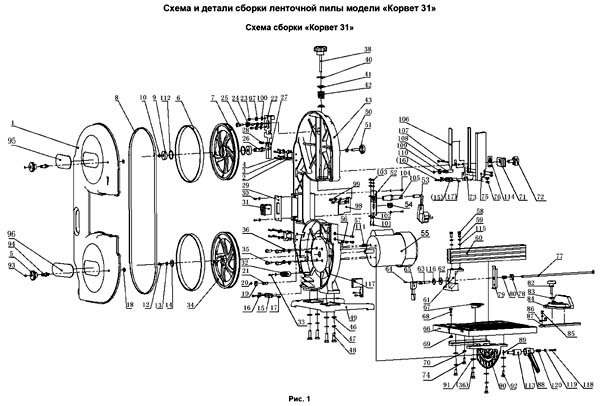

Корвет-31 Верстат ленточнопильный. Схеми і детали сборки

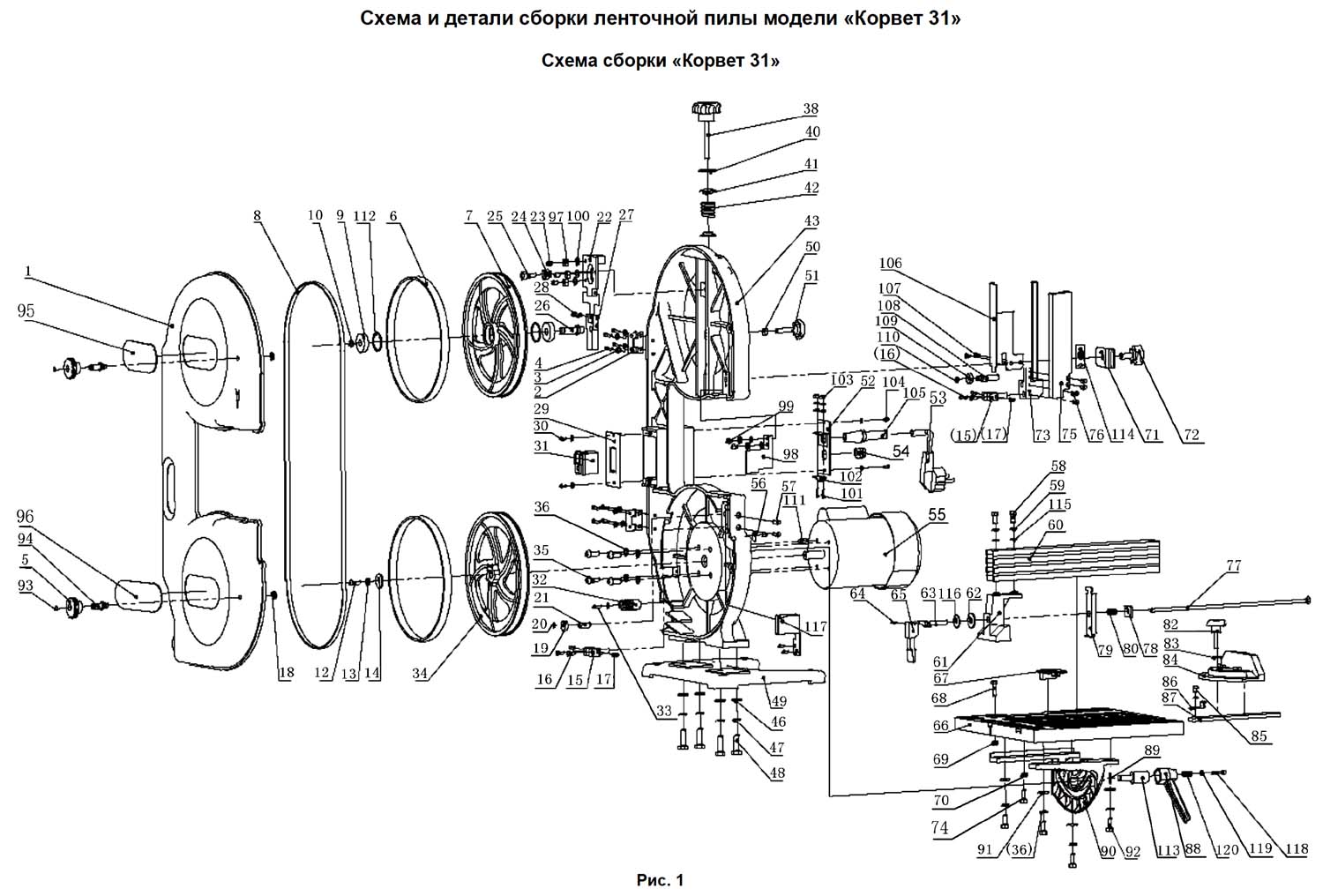

Корвет-31 Верстат ленточнопильный. Схеми і детали сборки. Дивитись у збільшеному масштабі

Корвет-31 Верстат ленточнопильный. Відеоролик

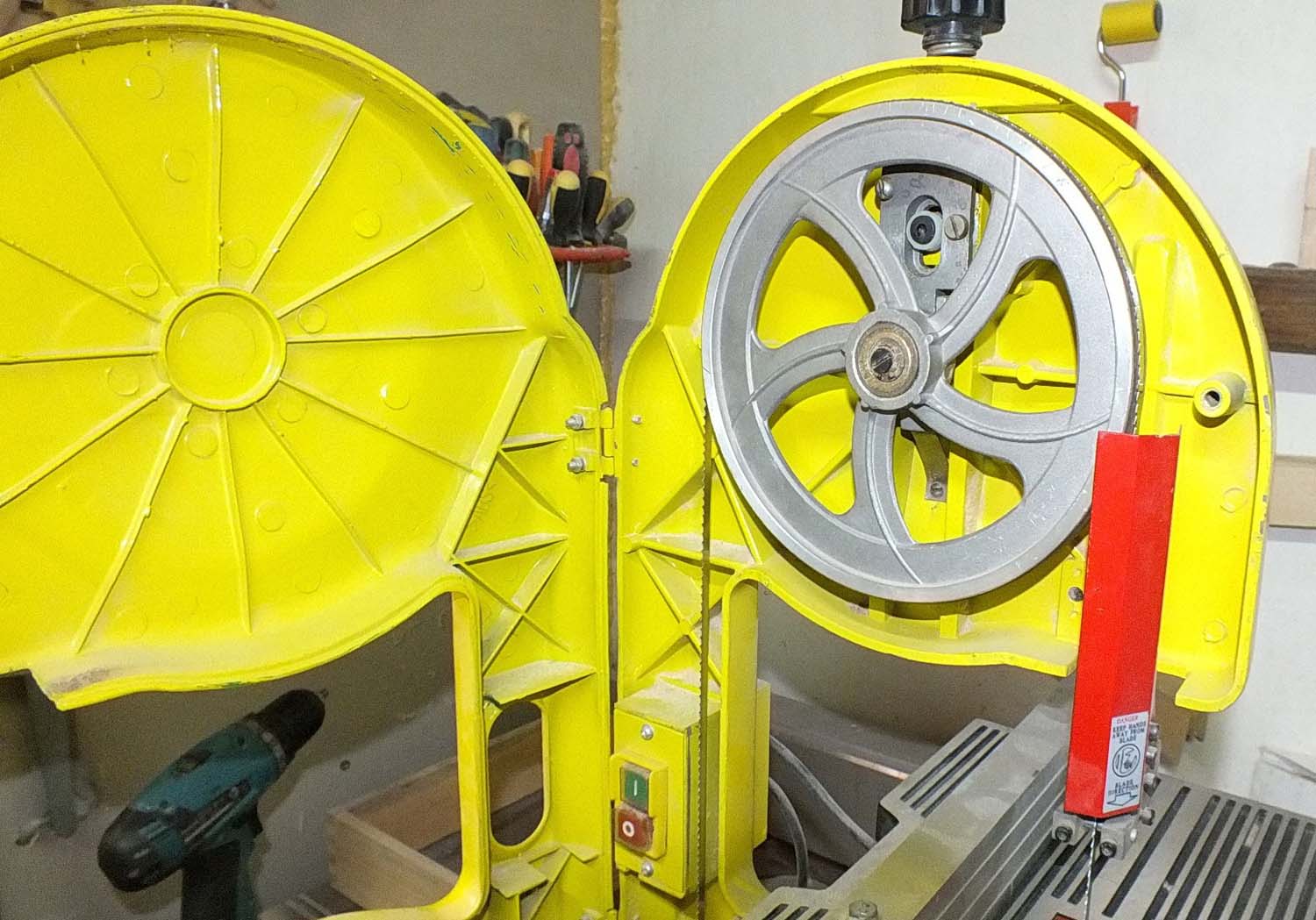

Доработка ленточной пилы Корвет 31

Доработка ленточной пилы Корвет 31

Доработка ленточной пилы Корвет 31

Пайка полотна ленточной пилы (практика)

Технічні характеристики ленточнопильного верстата Корвет-31

Наименование параметра	Корвет-31
Основні параметри
Максимальная толщина заготовки, мм	80
Размер робочого стола, мм	290 х 290
Угол наклона робочого стола, град	0..45
Длина, ширина пильной ленты, мм	1425 х 6,3
Скорость руху ленты, м/сек	14,7
Електроустаткування верстата
Род тока питающей сети	220В 50Гц
Тип двигуна	Асинхронный. Однофазный
Количество електродвигателей на станке, шт	1
Електродвигун - номинальная мощность, кВт	0,35
Габарит і масса верстата
Габарит верстата (длина х ширина х высота), мм
Масса верстата, кг	17
