Корвет-27 Верстат рейсмусовый деревообрабатывающий
Схеми, опис, характеристики

Відомості про виробника рейсмусового деревообрабатывающего верстата Корвет-27

Поставщиком рейсмусового деревообрабатывающего верстата Корвет-27 является Энкор-Инструмент-Воронеж, ООО, основанное в 1992 году. Адрес сайта: http://www.enkor.ru/, сайт интернет-магазина www.enkor24.ru.

Производитель - компания Shanghai Joye Import & Export Co., Ltd., Китай, г. Шанхай, основанная в июле 2003 года.

Корвет-27 Верстат рейсмусовый деревообрабатывающий переносной електрический. Назначение, область применения

Рейсмусовый деревообрабатывающий верстат Корвет-27 предназначен для строгания заготовок из древесины в предварительно заданные розміри. Машина Корвет-27 не рассчитана на работу при непрерывном производстве.

На верстатах Корвет-27 не допускается обработка металлов, асбоцементных материалов, камня і подобных материалов, мягких пластмассовых і резиноподобных материалов.

Рейсмусовый верстат Корвет-27 работает от однофазной сети переменного тока напряжением 220 В частотой 50 Гц.

Верстат Корвет-27 може експлуатироваться в нормальных климатических условиях:

• температура окружающей среды от 1 до 35 °C
• относительная влажность воздуха до 80 % при температуре 25 °C

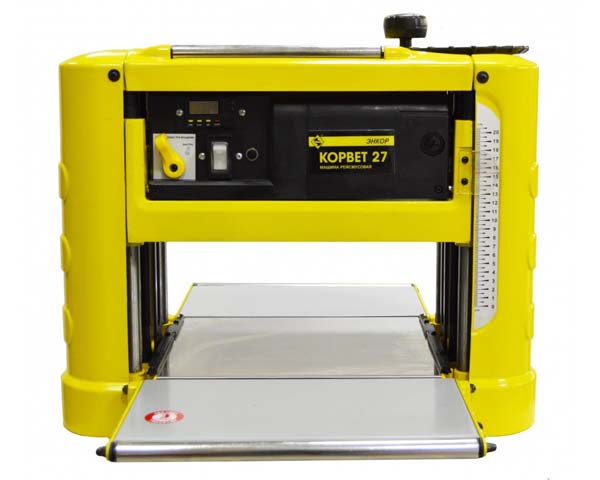

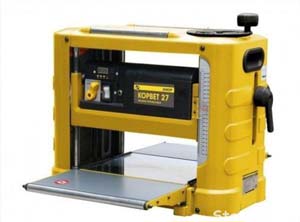

Корвет-27 Загальний вигляд рейсмусового деревообрабатывающего верстата

Комплект поставки рейсмусового верстата Корвет-27

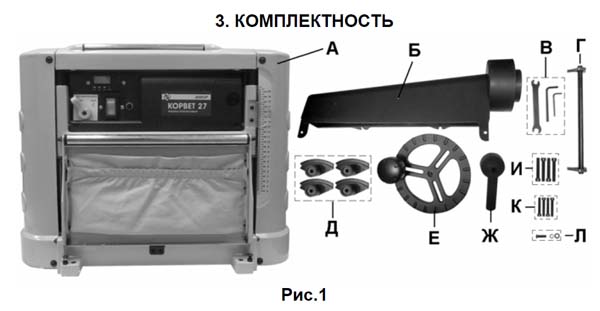

Список комплекта поставки рейсмусового верстата Корвет-27

• А. Верстат рейсмусный в сборе 1 шт.
• Б. Патрубок пылеотводный 1 шт.
• В. Комплект ключів 3шт. 1 компл.
• Г. Калибр для установки ножей 1 шт.
• Д. Опора резиновая 4 шт.
• Е. Рукоятка подъема 1 шт.
• Ж. Ручка фиксации подъема 1 шт.
• И. Болт (монтажный) 4 шт.
• К. Болт (резиновых опор) 4 шт.
• Л. Крепёж (рукоятки подъёма) 1 компл.
• Руководство по експлуатации 1 екз.
• Упаковка 1 шт.

Cклад рейсмусового верстата Корвет-27

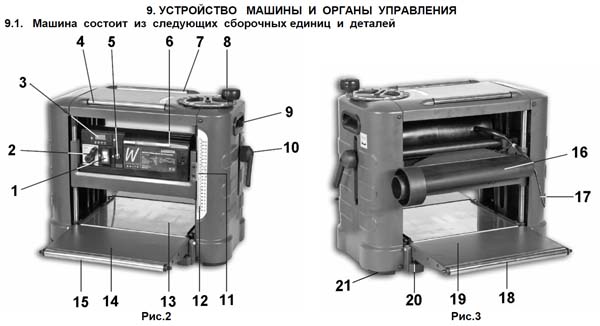

Список вузлів рейсмусового верстата Корвет-27

1. Выключатель (магнитный пускатель)
2. Переключатель скорости автоподачі
3. Индикатор цифровой (дисплей)
4. Ролик (передний, вспомогательный)
5. Кнопка (тепловой защиты от перегрузки двигуна)
6. Електродвигун
7. Ролик (задний, вспомогательный)
8. Ручка установки глубины строгания
9. Ручка для переноски верстата
10. Ручка фиксации (установки глубины строгания)
11. Указатель высоты заготовки
12. Шкала
13. Рабочий стол

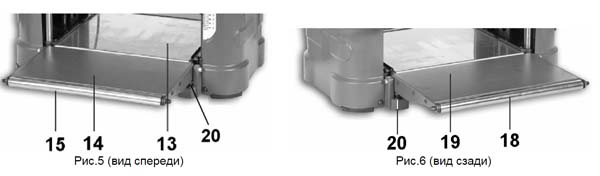

14. Удлинитель стола (передний)
15. Ролик робочого стола (передний)
16. Патрубок пылеотводный
17. Шнур електроживлення
18. Ролик робочого стола (задний)
19. Удлинитель робочого стола (задний)
20. Болт регулировочный (удлинителя робочого стола)
21. Опора резиновая

Основні операции рейсмусового верстата Корвет-27

Предварительное строгание

Предварительное строгание необходимо для получения заготовки желаемой толщины і одновременного создания ровной поверхности, параллельной противоположной (профугованной) стороне заготовки.

Качество строгания состоит, головним образом, из правильной оценки глубины і скорости строгания заготовок разной ширины из различных материалов. Вы должны учитывать не только ширину заготовки, но і твердость древесины, її влажность, прямолинейность, направление слоев і их структуру.

Ручкой (8), Рис.2, по шкале (12) установите положение, соответствующее максимально толстому участку заготовки, після чего установите глубину строгания.

Степень влияния етих факторов на качество законченной роботи можно узнать только опытным путем. Во всех случаях рекомендуется при работе з новым видом древесины (или имеющим необычные свойства) сделать пробную обработку з использованием обрезков етого материала.

Всегда начинайте работу з легкого поверхностного прохода. Глубина строгания при післядующих проходах може быть увеличена, (см. табл. 2). Помните, что малая глубина строгания создает более гладкую поверхность, чем большая.

Заготовку подавайте обработанной стороной вниз по поверхности робочого стола (13) со стороны переднего удлинителя стола (14) до момента захвата заготовки протяжными роликами (автоматическая подача); по необходимости поддерживайте заготовку, не форсируя і не замедляя скорость прохождения заготовки, Рис.2.

Для установки глубины строгания, поворачивайте ручку (8). Значение глубины считывается по шкале (12) или цифровому индикатору (3). Перед изменением глубины строгания необходимо ослабить фиксацию ручкой (10).

Для стабильной обробки заготовки установленное положение надёжно закрепляйте ручкой фиксации (10).

Устанавливаемое значение меняется на 2 мм з каждым оборотом ручки (8).

ВНИМАНИЕ: Никогда не устанавливайте глубину строгания более 3,0 мм за один проход і не пытайтесь строгать заготовки длиной менее 130 мм. Внимательно следите за тем, чтобы обрабатываемая заготовка в процессе строгания перемещалась перпендикулярно роликам подачі заготовки. Одновременная обработка нескольких (особенно коротких) заготовок ЗАПРЕЩЕНА, т. к. ролики подачі заготовки могут не захватить самую тонкую из заготовок, і она будет з силой выброшена назад ножами строгального вала. Невыполнение етих требований може привести к заклиниванию заготовки между роликами подачі і елементами машины и, как следствие, к поломке звездочек і обрыву ланцюгів привода, роликов подачі заготовки і т.п. Всегда защищайте глаза і лицо соответствующими средствами индивидуальной защиты.

Регулювання уровня строгания і установка указателя шкалы

Толщина обработанной заготовки должна соответствовать показаниям указателя (11) по шкале (12).

Произведите пробное строгание заготовки. Сравните измеренную толщину обработанной заготовки з показаниями на шкале (12) по указателю (11).

Если показания на шкале (12) не соответствуют истинному значению, ослабьте винты, фиксирующие указатель (11) и, соответственно, отрегулируйте его положение. Зафиксируйте гвинтами положение указателя (11).

Один полный оборот ручки (8) изменяет ранее установленное положение высоты на 2мм.

Для более точных работ на машине установлен цифровой индикатор (10).

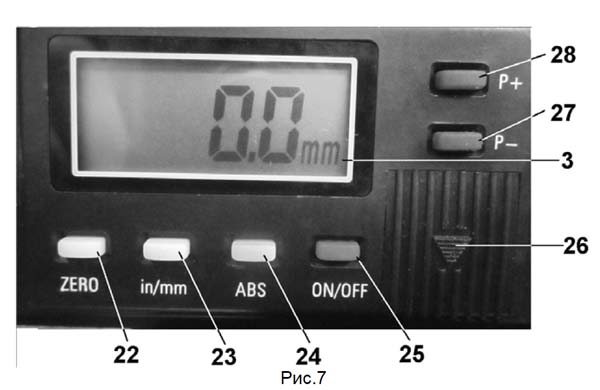

Увімкнення і вимкнення цифрового индикатора (3) производится нажатием кнопки (25). Свечение цифровых значений указывает на увімкнення цифрового индикатора.

Перевод цифровых значений (мм – дюйм) производится нажатием кнопки (23); при етом, з левой стороны дисплея соответственно высвечивается надпись (mm - in).

Для корректировки значений цифрового индикатора нажмите на кнопку (22). При етом сверху над цифровыми значениями дисплея высветится надпись (set).

Удерживая кнопку (22), нажмите на кнопку (27 или 28). Через 5-7 сек. отпустите обе кнопки, надпись (set) продолжает мигать. При післядующем нажатии і удержании кнопок (27 или 28) цифровые значения соответственно изменяются. Если значения изменяются слишком быстро, отпустите і снова нажмите соответствующую кнопку. По завершению корректировки нажмите на кнопку (22); надпись (set) исчезнет.

Внимание: при нажатии на кнопку (22) всегда будет высвечиваться установленное числовое значение, независимо от истинной высоты – значения по шкале (12). На кнопку (22) нажимайте только для корректировки.

При нажатии на кнопку (24) над цифровыми значениями дисплея высветится надпись (inc), на екране цифрового индикатора высветится нулевое значение – начало отсчёта величины опускания или подъема. Вращая ручку установки глубины строгания (8), на дисплее будет отражаться величина изменения після нажатия на кнопку (24).

При повторном нажатии на кнопку (24) з екрана исчезнет надпись (inc) і появится числовое значение, равное прежней величине з учётом величины изменения (истинная высота). При повторном нажатии на кнопку (24) начнётся новый отсчёт от нулевого значения.

ПОМНИТЕ: перед выполнением ответственных работ необходимо выполнить пробное строгание обрезка заготовки, произвести инструментальное измерение результатов строгания, при необходимости произвести корректировку показаний измерительных устройств і пристосувань рейсмусовой машины. Только після достижения необходимых результатов приступайте к выполнению ответственных работ. Строгание производите только при зафиксированном положении установки глубины строгания.

Чистовое строгание і дополнительные операции (Рис. 2)

Если предстоит обработать две или более заготовок в одинаковый размер по толщине необходимо выполнять пооперационное строгание всех заготовок, т.е. при каждой налаштуванні рейсмусовой машины пропускать поочерёдно все заготовки.

Окончательное (чистовое) строгание рекомендуем выполнять в несколько проходов (не менее 2х) з минимальной глубиной строгания і минимальной скоростью автоподачі, для чего переключатель (2) установите в положение, соответствующее скорости автоподачі 4 м/мин.

ЗНАЙТЕ, что при обработке заготовок на рейсмусовой машине концы обработанной заготовки имеют ступеньку на длине расстояния между прижимными валиками до середины строгального вала. Поетому перед распиловкой длины заготовки необходимо ето учитывать.

Для получения хорошего качества строгания научитесь определять направление волокон древесины, подавайте заготовку так, чтобы ножи срезали стружку по волокнам древесины, а не задирали слои. При необходимости выполните пробное (предварительное) строгание заготовок (или обрезков) в разных направлениях і сравните чистоту обробки.

Помните, чем больше ширина строгания, тем меньше должна быть скорость подачі і глубина строгания.

Помните, что усилие різання заготовки из дуба в 2 раза, а берёзы - в 1,5 раза больше чем у сосны.

Машина не рассчитана для обробки заготовок толщиной менее 5 мм і более 150 мм.

Переключення скорости автоподачі производите только при работающем двигателе, но не в процессе обробки заготовки.

На верхней панелі машины для облегчения возврата предварительно обработанной заготовки на исходную позицию для повторного прогона предусмотрены дополнительные металлические ролики (4 і 7), Рис 2.

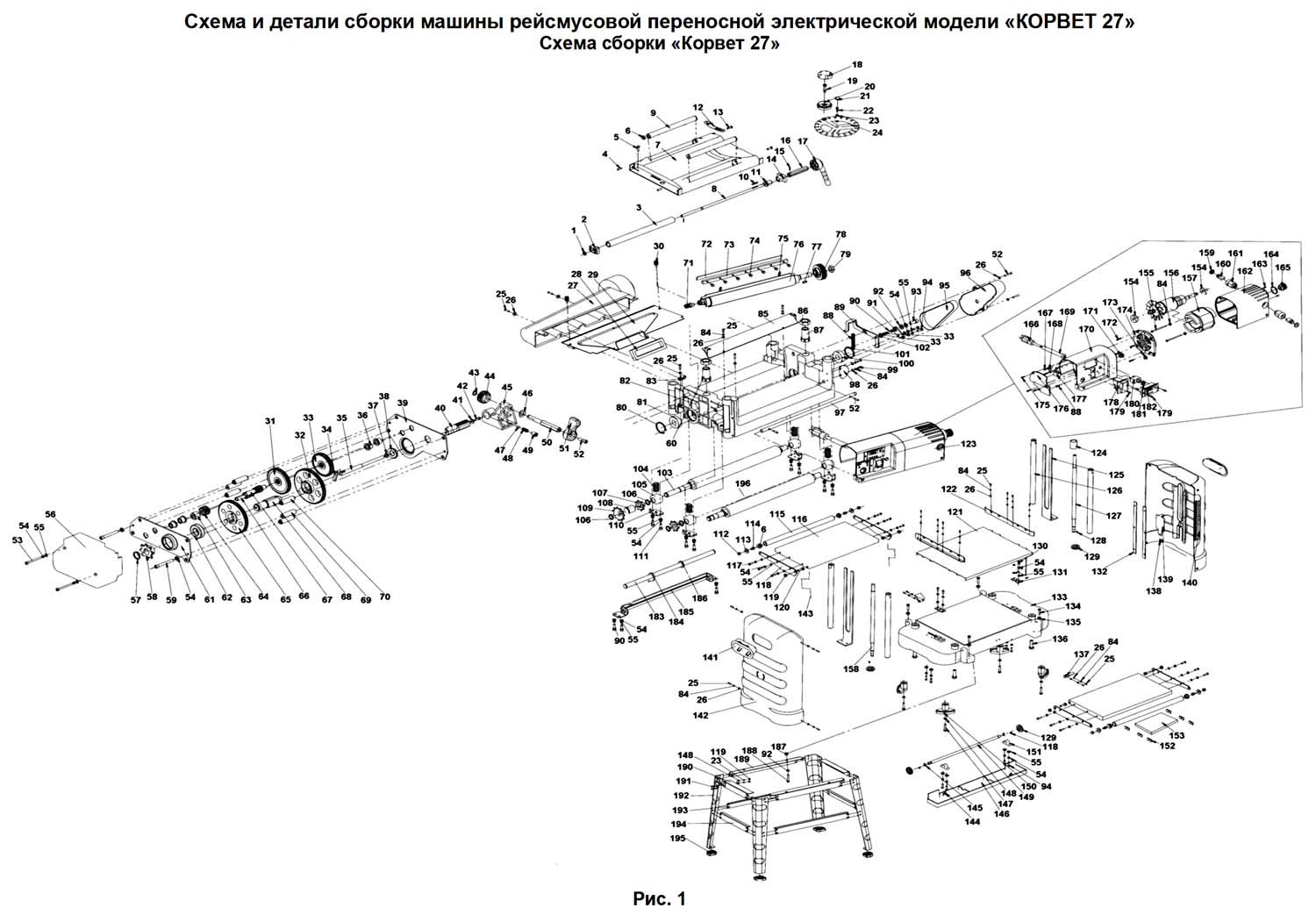

Корвет-27 Верстат рейсмусовый. Схема і детали сборки

Корвет-27 Верстат рейсмусовый. Схема і детали сборки. Дивитись у збільшеному масштабі

Технічні характеристики рейсмусового верстата Корвет-27

Наименование параметра	Корвет-27
Основні параметри
Частота обертання строгального вала (на холостом ходу), об/мин.	9000
Количество строгальных ножей на строгальном валу	2
Минимальная длина обрабатываемой заготовки, мм	130
Диапазон толщины обрабатываемых заготовок, мм	5..150
Подача заготовок	Механ
Диаметр строгального вала, мм	48
Размер робочого стола, мм	330 x 285
Размер строгального стола, мм	964 х 210
Размер робочого стола з удлинителями, мм	362 x 679
Максимальная ширина строгания, мм	330
Скорость механической подачі заготовки, м/мин	4; 6
Максимальная глубина строгания при ширине строгания менее 150 мм, мм	3,0
Електроустаткування верстата
Род тока питающей сети	220В 50Гц
Количество електродвигателей на станке, шт	1
Електродвигун - номинальная мощность, кВт	1,8
Тип електродвигуна	коллекторный
Габарит і масса верстата
Габарит верстата (длина х ширина х высота), мм
Масса верстата, кг	40
