Виробник круглошліфувального верстата напівавтомата 3А161 - Харківський верстатобудівний завод .
Завод заснований 29 січня 1936 року та спеціалізується на виробництві універсальних та спеціальних круглошліфувальних верстатів.
Круглошліфувальний верстат 3А161 призначений для зовнішнього шліфування циліндричних виробів та пологих конусів.
На верстаті моделі 3А161 , що має гідравлічний механізм врізання, можна виконувати такі види обробки:
На верстатах 3А161 передбачена можливість встановлення приладів активного контролю, що поставляються з ним за особливим замовленням та за окрему плату.
Верстати 3А151 і 3А161 мають гідравлічний механізм врізання з напівавтоматичним циклом роботи і призначені як для врізного так і поздовжнього шліфування, і розраховані головним чином на роботу в умовах серійного та масового виробництв, але можуть використовуватися в одиничному виробництві.
Верстати моделей 3А151 та 3А161 рекомендується застосовувати для врізного та поздовжнього шліфування дрібних, середніх та великих партій однакових деталей діаметром від 10 до 40 мм. Для цього вони повинні бути налаштовані на поздовжнє шліфування при автоматичній поперечній подачі або врізне шліфування до упору з напівавтоматичним циклом роботи. За наявності приладу активного контролю (він поставляється зі верстатами за особливим замовленням та за окрему плату) керування циклом шліфування здійснюється автоматично залежно від дійсного розміру виробу.
На верстатах моделей 3А151 та 3А161 можна виконувати такі види обробки:
На верстатах цих моделей передбачена можливість встановлення приладів активного контролю, що поставляються з ними за особливим замовленням та за окрему плату.
Верстати моделей 3Б151 та 3Б161 не мають гідравлічного механізму врізання. Вони призначені в основному для виконання поздовжнього шліфування та забезпечені механізмом автоматичного поперечного подавання, що здійснюється при реверсі столу. На них можна виконувати також врізне та поздовжнє шліфування при ручній поперечній подачі.
Верстати моделей 3Б151 та 3Б161 розраховані на роботу в умовах серійного та одиничного виробництва.
Верстати моделей 3А161 та 3Б161 мають більший габарит робочого простору (Ø 280 х 1000 мм) порівняно з моделями 3А151 та 3Б151 (Ø 200 х 700 мм).
Габарит робочого простору посадкові та приєднувальні бази верстата 3А161.

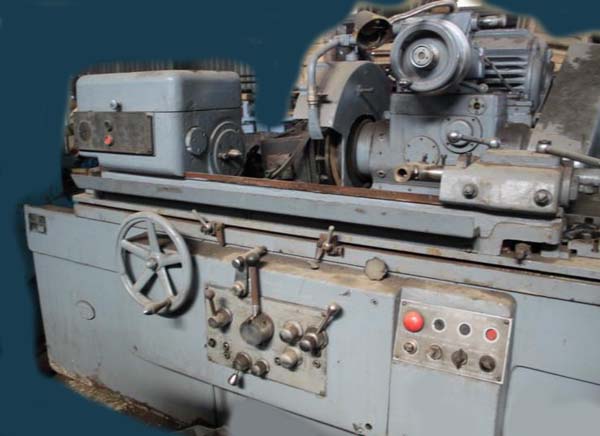

Фото круглошліфувального верстата 3А161
Розташування складових частинин шліфувального верстата 3а161
* Группы і вузли, отмеченные звездочкой на рисунке не показаны.

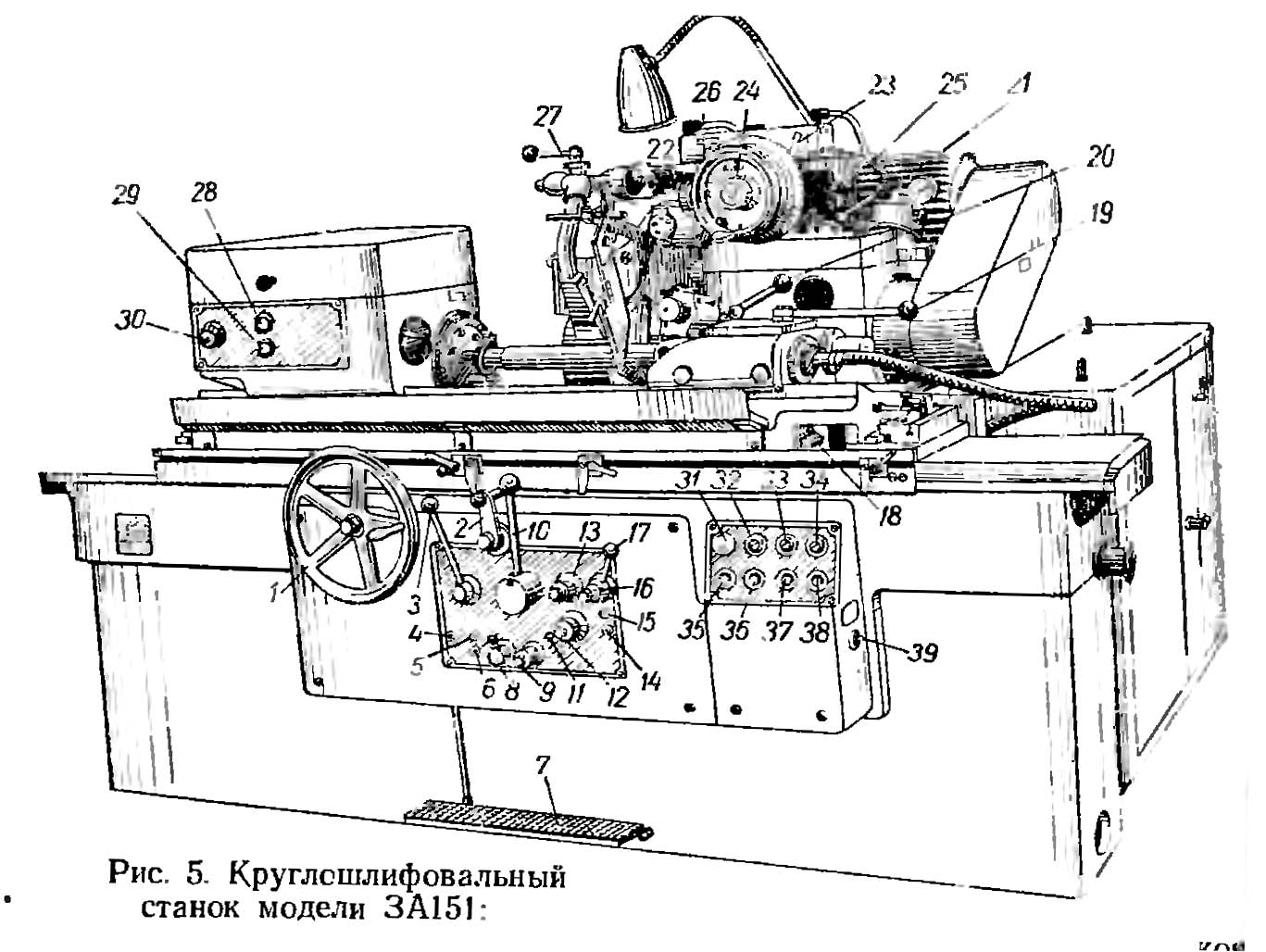

Розташування органів керування шлифовальным верстатом 3А161

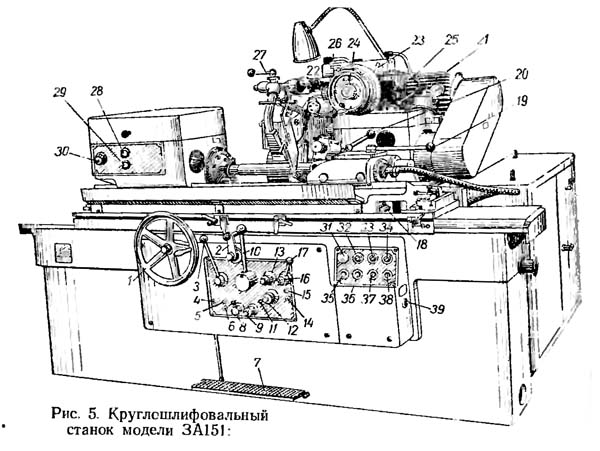

Розташування органів керування шлифовальным верстатом 3А161. Дивитись у збільшеному масштабі
Кінематична схема круглошлифовального верстата 3Б161
Кінематична схема круглошлифовального верстата 3Б161. Дивитись у збільшеному масштабі
Посредством ряда кинематических ланцюгів і гідравлической системы в станке осуществляются наступні руху:
Настановне креслення для верстатів 3а161
| Наименование параметра | 3Б151 | 3Б161 | 3А151 | 3А161 |
|---|---|---|---|---|
| Основні параметри верстата | ||||
| Класс точності по ГОСТ 8-82 | П | П | П | П |
| Наибольший диаметр обрабатываемого вироби, мм | 200 | 280 | 200 | 280 |
| Наибольшая длина обрабатываемого вироби, мм | 700 | 1000 | 700 | 1000 |
| Наибольший диаметр шлифования в люнете, мм | 60 | 60 | 60 | 60 |
| Наибольший диаметр шлифования без люнета, мм | 180 | 250 | 180 | 250 |
| Наименьший диаметр шлифования, мм | ||||
| Наибольшая длина шлифования, мм | 630 | 900 | 630 | 900 |
| Расстояние от оси шпинделя передньої бабки до зеркала стола (высота центров), мм | 110 | 150 | 110 | 150 |
| Наибольшая масса обрабатываемого вироби, кг | 30 | 40 | 30 | 40 |
| Рабочий стол верстата | ||||
| Наибольшая длина переміщення стола, мм | 650 | 920 | 650 | 920 |
| Ручное ускоренное переміщення стола за один оборот маховика, мм | 22,6 | 22,6 | 22,6 | 22,6 |
| Ручное замедленное переміщення стола за один оборот маховика, мм | 5,3 | 5,3 | 5,3 | 5,3 |
| Наименьший ход стола от гідросистемы при переключении упорами, мм | 8 | 8 | 8 | 8 |
| Скорость переміщення стола от гідросистемы (бесступенчатое регулювання), м/мин | 100..6000 | 100..6000 | 100..6000 | 100..6000 |
| Наибольший угол поворота верхнего стола по часовий стрелке, град | 3° | 3° | 3° | 3° |
| Наибольший угол поворота верхнего стола против часовий стрелки, град | 10° | 8° | 10° | 8° |
| Цена деления шкалы поворота верхнего стола, град | 0°20' | 0°20' | 0°20' | 0°20' |
| Конусность, мм/м | 10 | 10 | 10 | 10 |
| Шлифовальная бабка | ||||
| Диаметр шлифовального круга, мм | 600..450 | 600..450 | 600..450 | 600..450 |
| Наибольшая ширина (высота) шлифовального круга, мм | 63 | 63 | 63 | 63 |
| Частота обертання шпинделя шлифовальной бабки, об/мин | 1112, 1272 | 1112, 1272 | 1112, 1272 | 1112, 1272 |
| Скорость різання шлифовального круга, м/с | ||||
| Наибольшее перемещение шлифовальной бабки по винту, мм | 200 | 200 | 200 | 200 |
| Величина швидкого подвода шлифовальной бабки от гідравлики, мм | 50 | 50 | 50 | 50 |
| Время швидкого подвода шлифовальной бабки, с | 2 | 2 | 2 | 2 |
| Периодическая подача шлифовальной бабки на диметр вироби от храпового механізма (при реверсе справа, слева, при каждом реверсе), мм | 0,005..0,06 | 0,005..0,06 | 0,005..0,06 | 0,005..0,06 |
| Периодическая подача шлифовальной бабки на диметр вироби от механізма врізання (при реверсе справа, слева, при каждом реверсе), мм | - | - | 0,005..0,032 | 0,005..0,032 |
| Непрерывная подача для врезного шлифования скорость, мм/мин | - | - | 0,1..2 | 0,1..2 |
| Непрерывная подача для врезного шлифования, мм на оборот вироби | - | - | 0,0005—0,01 | 0,0005—0,01 |
| Цена деления лимба поперечної подачі на диаметр вироби, мм | 0,005 | 0,005 | 0,005 | 0,005 |
| Величина поперечного переміщення шлифовальной бабки за один оборот маховика, мм | 1 | 1 | 1 | 1 |
| Передня бабка | ||||
| Частота обертання вироби (бесступенчатое регулювання), об/мин | 63..400 | 63..400 | 63..400 | 63..400 |
| Задня бабка | ||||
| Величина відведення пиноли задньої бабки от руки, мм | 35±2 | 35±2 | 35±2 | 35±2 |
| Величина відведення пиноли задньої бабки от гідросистемы, мм | 35±2 | 35±2 | 35±2 | 35±2 |
| Привід та електроустаткування верстата | ||||
| Кількість електродвигунів на верстаті | 7 | 7 | 7 | 7 |
| Електродвигун шпинделя шліфувальної бабки (Ш), кВт | 7,5 | 7,5 | 7,5 | 7,5 |
| Електродвигун приводу виробу (І), кВт | 0,76 | 0,76 | 0,76 | 0,76 |
| Електродвигун насоса гідросистеми (Г), кВт | 1,5 | 1,5 | 1,5 | 1,5 |
| Електродвигун насоса системи змащення підшипників шпинделя (С), кВт | 0,08 | 0,08 | 0,08 | 0,08 |
| Електродвигун насоса системи змащення направляючих столу (1С), кВт | 0,08 | 0,08 | 0,08 | 0,08 |
| Електродвигун насоса системи охолодження (Н), кВт | 0,12 | 0,12 | 0,12 | 0,12 |
| Електродвигун магнітного сепаратора (М), кВт | 0,08 | 0,08 | 0,08 | 0,08 |
| Габаритні розміри та маса верстата | ||||
| Габаритні розміри верстата (довжина x ширина x висота), мм | 3100 х 2100 х 1500 | 4100 х 2100 х 1560 | 3100 х 2100 х 1500 | 4100 х 2100 х 1560 |
| Маса верстата з електрообладнанням та охолодженням, кг | 4200 | 4500 | 4200 | 4500 |
