Виробник круглошліфувального верстата напівавтомата 3а172 - Харківський верстатобудівний завод .
Завод заснований 29 січня 1936 року та спеціалізується на виробництві універсальних та спеціальних круглошліфувальних верстатів.
Круглошліфувальний верстат 3А172 серійно випускався Харківським верстатобудівним заводом у 70-ті роки минулого століття.
Круглошліфувальні напівавтомати 3А172 з горизонтальним шпинделем призначені для зовнішнього шліфування циліндричних та пологих конічних поверхонь в умовах одиничного, серійного та великосерійного виробництва.
На верстаті можна проводити поздовжнє шліфування з періодичною подачею, що автоматично здійснюється при реверсуванні столу, а також поздовжнє та врізне шліфування при ручних поперечних подачах. Механізм осьового переміщення шпинделя дозволяє підшліфувати торцеві поверхні виробів, що обробляються. На верстаті можливе шліфування до упору з компенсацією зносу шліфувального кола.
Станина верстата цілісна, жорсткої конструкції, з великою кількістю ребер. Резервуари для олії гідросистеми та охолоджуючої рідини винесені за межі станини.
Всі інші робочі рухи верстата (обертання виробу, шліфувального круга та переміщення столу) здійснюються електродвигунами постійного струму, що забезпечує безступінчасте регулювання швидкостей приводів механізмів на всьому робочому діапазоні. Верстат забезпечений механізмом для балансування шліфувального кола на ходу та приладом для редагування шліфувального кола по периферії та торцям.
Механізми ручної та періодичної поперечної подачі та прискорень підведення-відведення шліфувальної бабки наводяться в дію від гідроприводу. Стіл має ручне та електромеханічне переміщення.
Виріб встановлюється в нерухомих центрах і приводиться в обертання поводковим механізмом, що гойдається, укріпленим на планшайбі передньої бабки. Планшайба приводиться в обертання електродвигуном через клинопасові передачі.
Шпиндель шліфувальної бабки встановлений у двох підшипниках ковзання спеціальної конструкції, що забезпечують високу точність обертання та жорсткість шпиндельного вузла. Корпус шліфувальної бабки змонтований на роликах направляючих підкладної плити.
На верстаті передбачена система охолодження емульсією, що подається із спеціального бака в зону шліфування та виправлення. Очищення емульсії від шламу забезпечується магнітним фільтром-сепаратором.
Мал. 38. Способи круглого шліфування:
а - з поздовжньою подачею, б - глибинне, в - врізне, г - послідовними врізаннями, д - комбіноване
На зовнішніх круглошліфувальних верстатах деталь встановлюється в центрах і обертається шпинделем передньої бабки. Для здійснення круглого зовнішнього шліфування необхідні рухи: обертання кола або головний рух різання, обертання деталі кругова подача деталі, зворотно-поступальний рух деталі (або кола) вздовж своєї осі поздовжня подача, подача на глибину шліфування.
Зовнішнє кругле шліфування здійснюється декількома способами:
В окремих випадках колу повідомляється додатковий осьовий коливальний рух з невеликою амплітудою - осцилюючий рух.

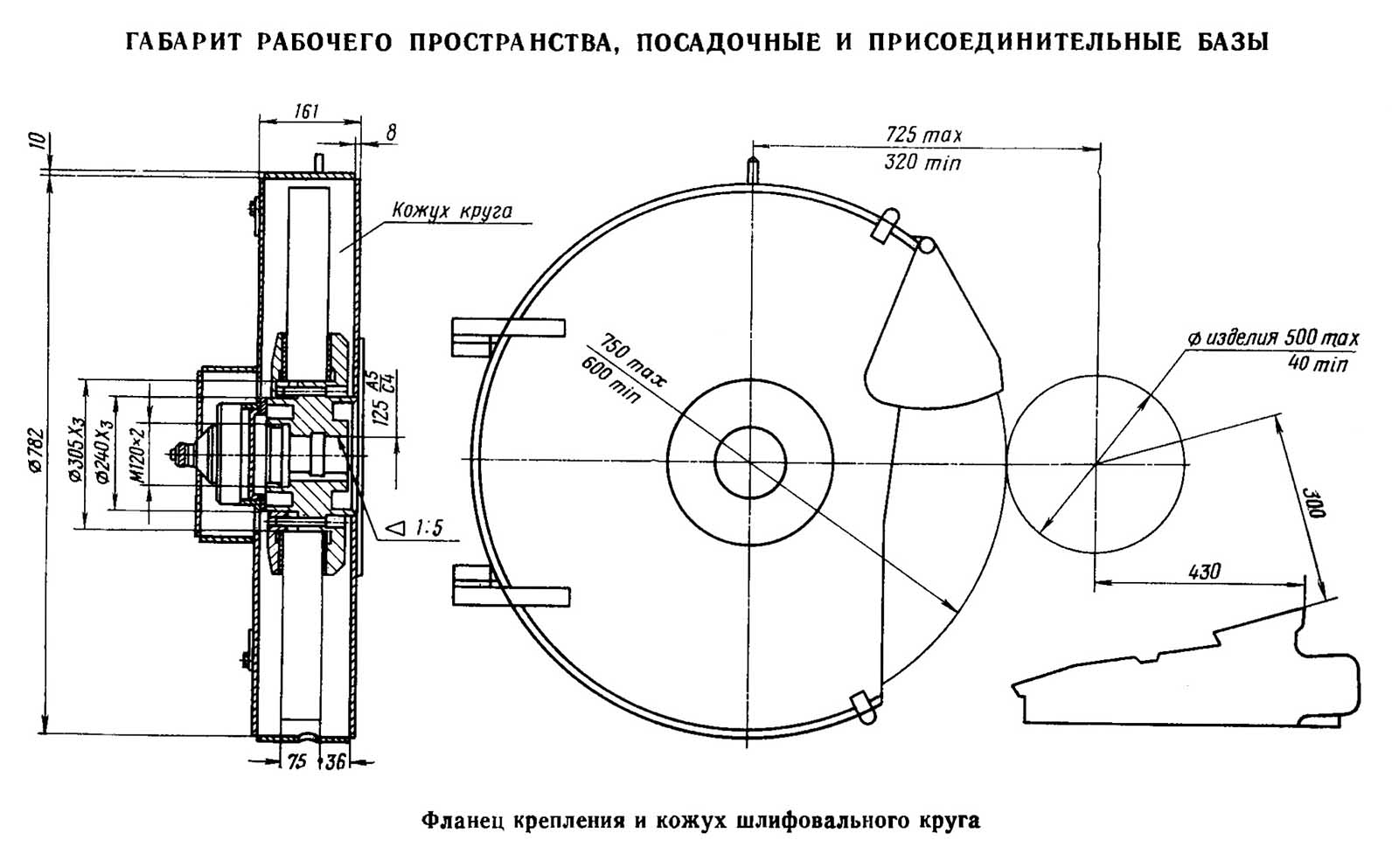

Габаритні розміри робочого простору круглошліфувального верстата 3а172

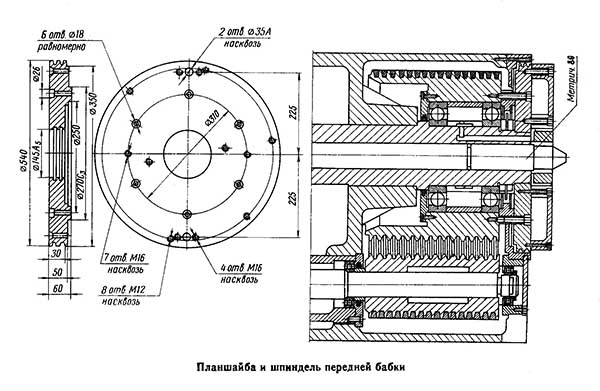

Планшайба та шпиндель круглошліфувального верстата 3а172
Планшайба та шпиндель круглошліфувального верстата 3а172. Дивитись у збільшеному масштабі

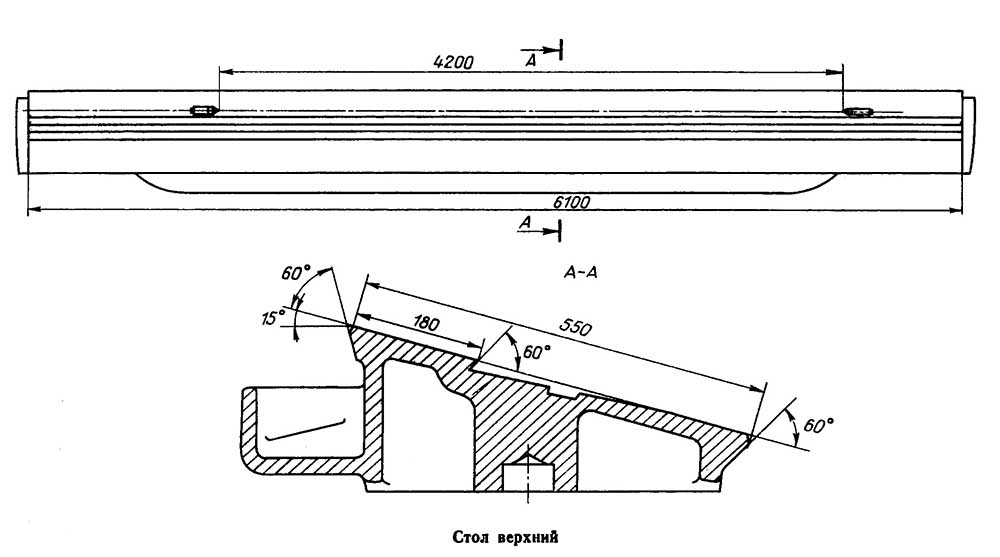

Верхній стіл круглошліфувального верстата 3а172
Верхній стіл круглошліфувального верстата 3а172. Дивитись у збільшеному масштабі

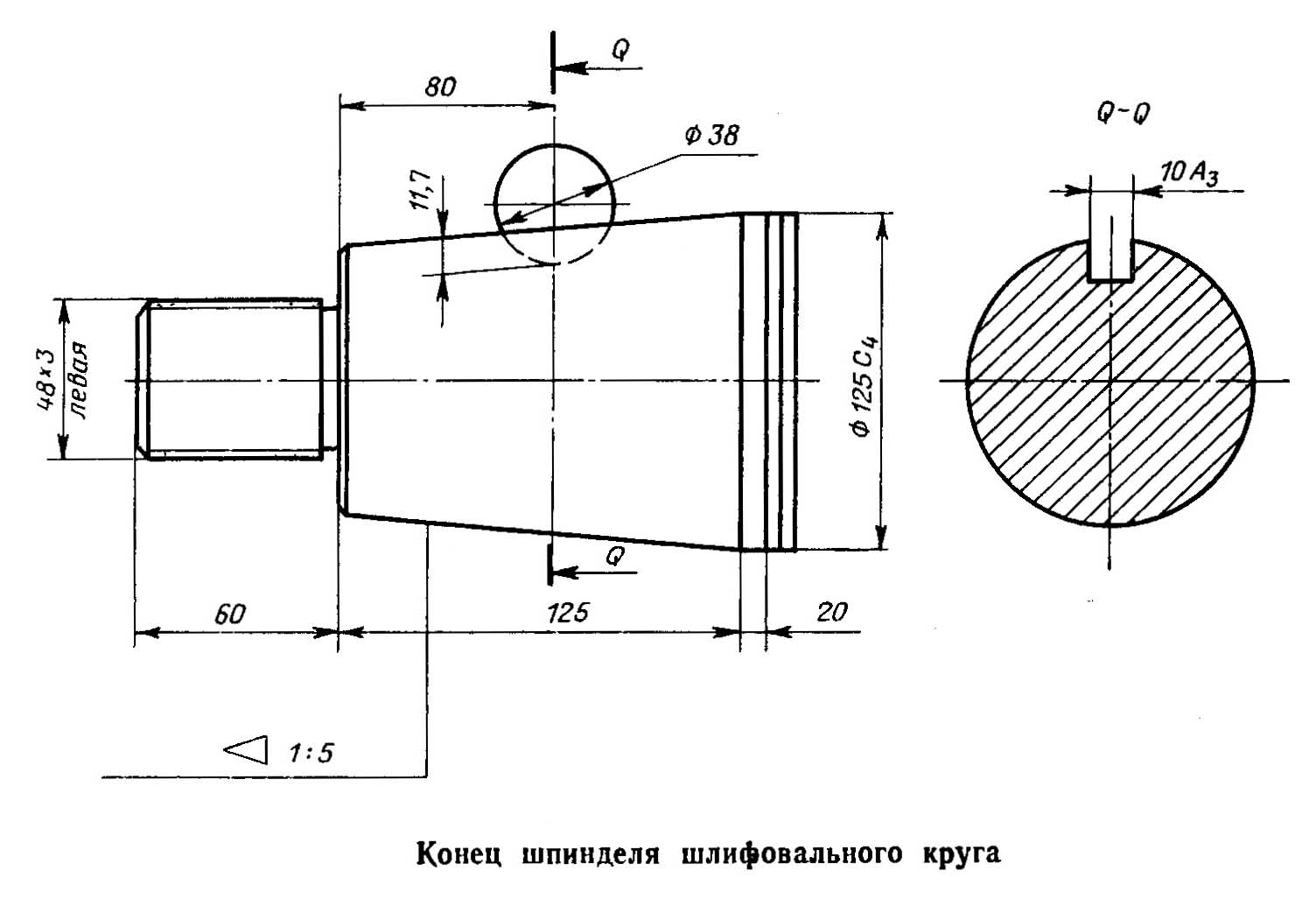

Кінець шпинделя шліфувального круга круглошліфувального верстата 3а172

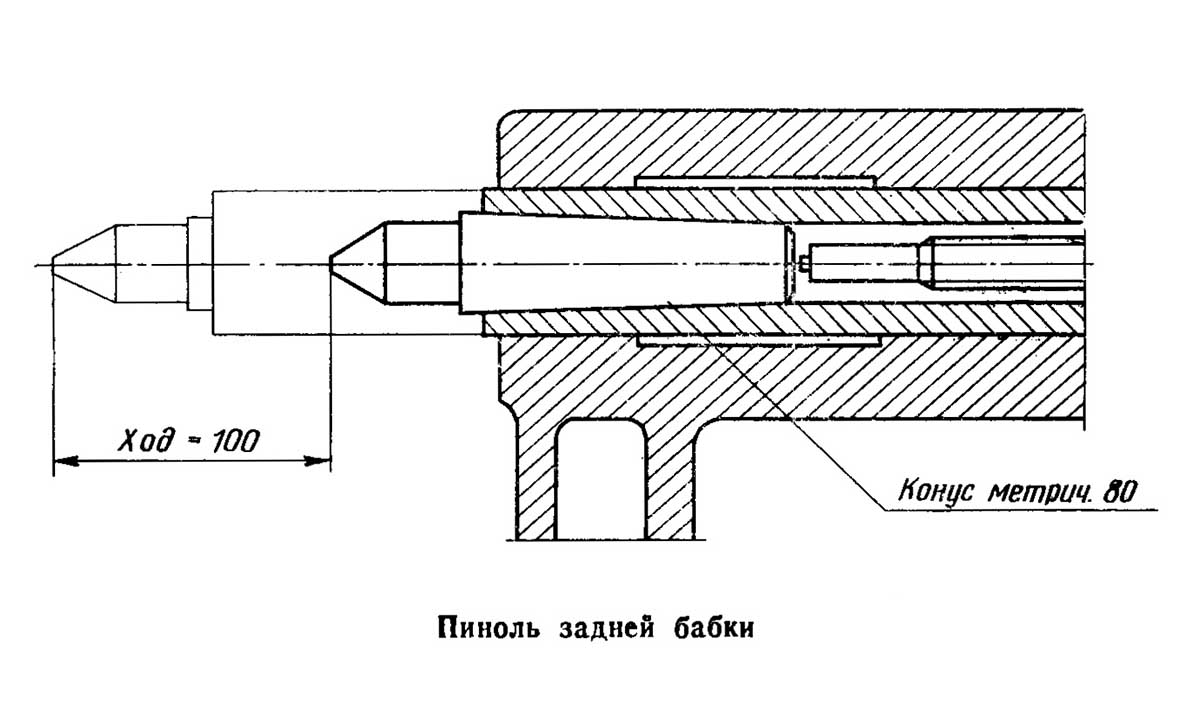

Піноль задньої бабки круглошліфувального верстата 3а172
Піноль задньої бабки круглошліфувального верстата 3а172. Дивитись у збільшеному масштабі

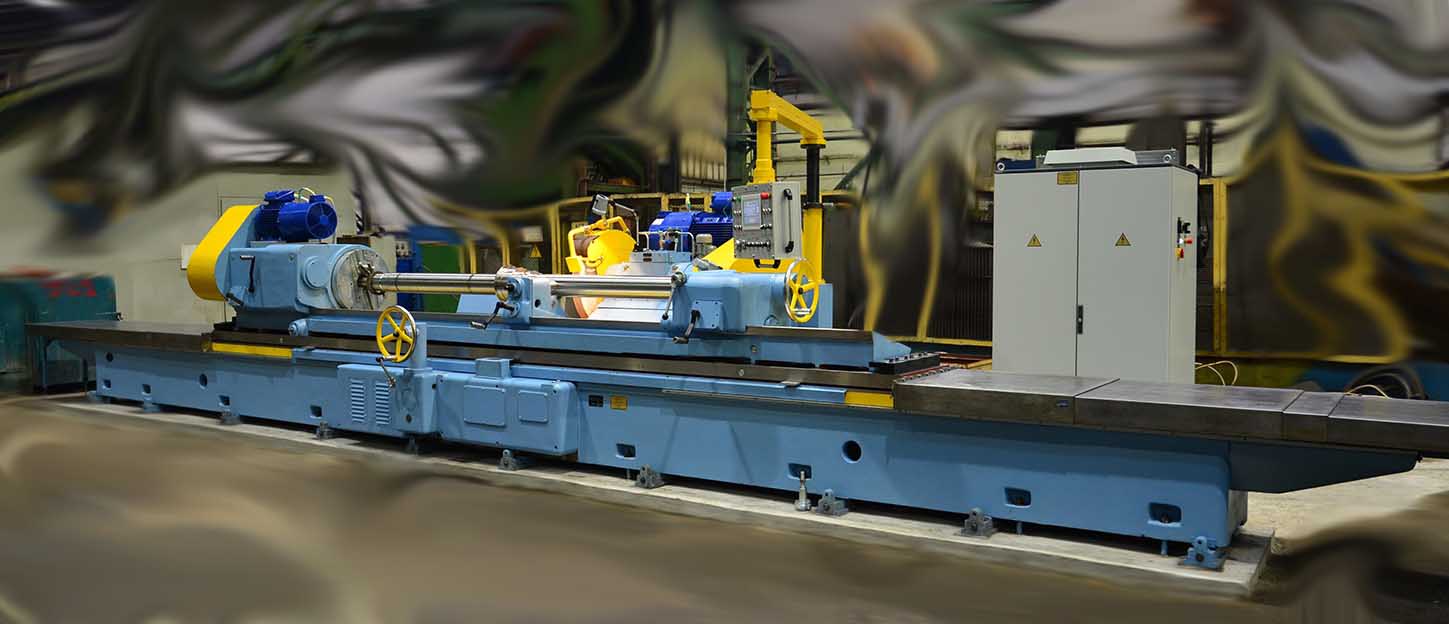

Фото круглошліфувального верстата 3а172
Фото круглошліфувального верстата 3а172. Дивитись у збільшеному масштабі
Фото круглошліфувального верстата 3а172
Фото круглошліфувального верстата 3а172. Дивитись у збільшеному масштабі

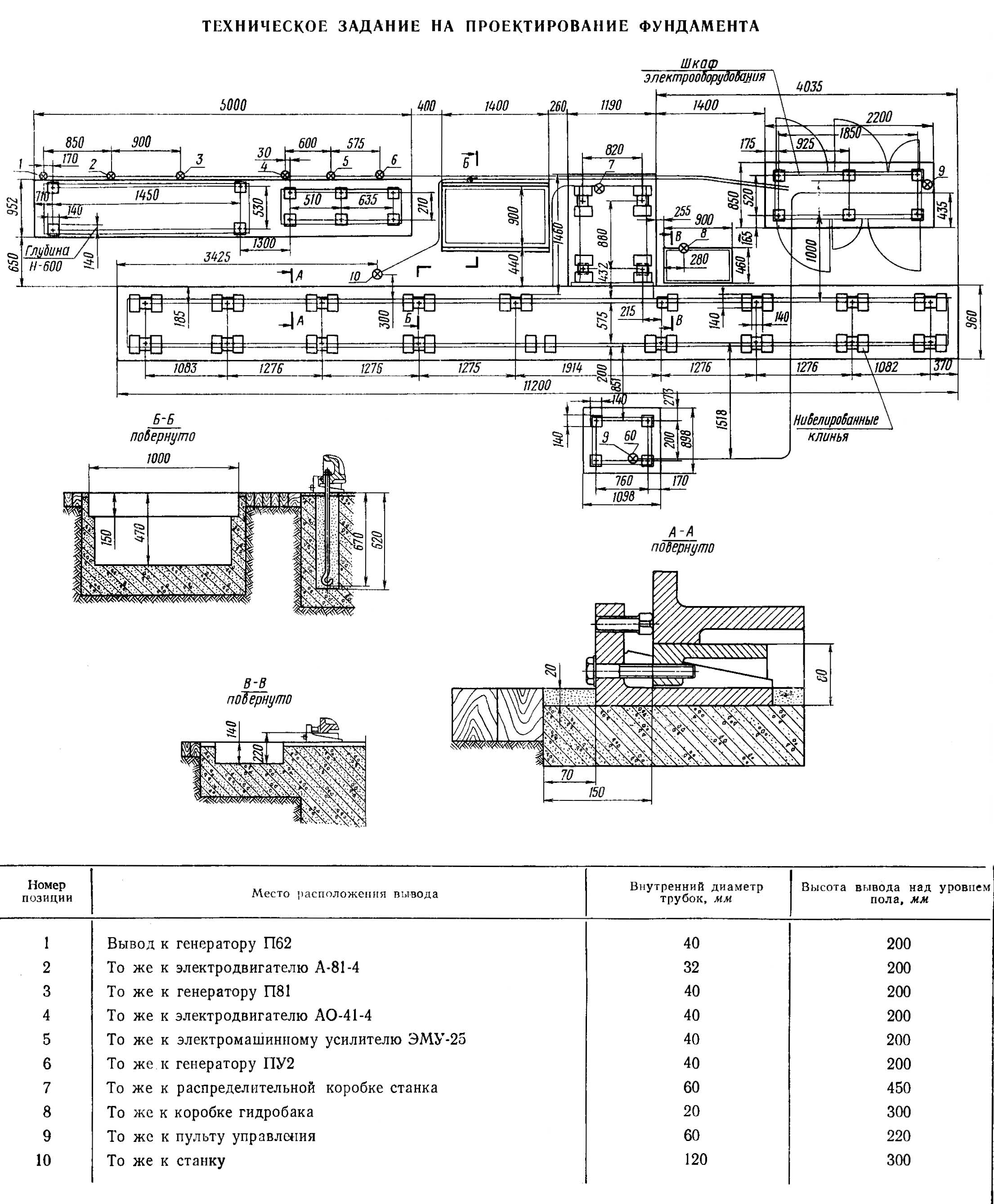

План фундаменту круглошліфувального верстата 3а172
План фундаменту круглошліфувального верстата 3а172. Дивитись у збільшеному масштабі

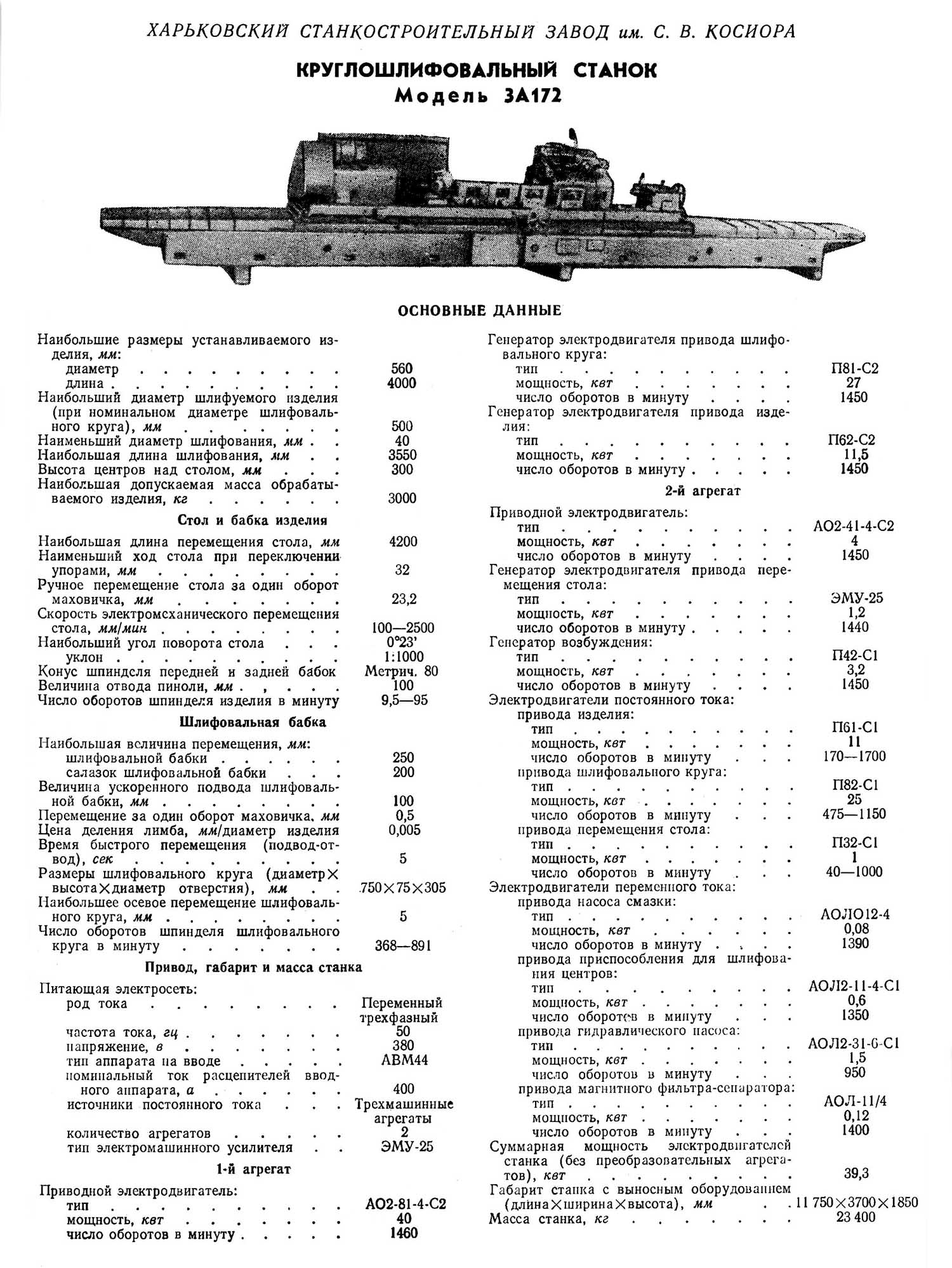

Технічні характеристики круглошліфувального верстата 3а172
Технічні характеристики круглошліфувального верстата 3а172. Дивитись у збільшеному масштабі
| Найменування параметру | 3A164 | 3M173 | 3M174 | 3A175 |
|---|---|---|---|---|
| Основні параметри | ||||
| Клас точності згідно з ГОСТ 8-82 | П | П | П | П |
| Найбільший діаметр виробу, що обробляється, мм | 400 | 400 | 400 | 400 |
| Найбільша довжина виробу, що обробляється, мм | 2000 рік | 1400 | 2000 рік | 2800 |
| Найбільший діаметр шліфування в люнеті/без люнету, мм | 120/360 | 120/400 | 120/400 | 120/400 |
| Найменший діаметр шліфування при зношеному колі, мм | 130 | 130 | 130 | |
| Відстань від осі шпинделя передньої бабки до дзеркала столу (висота центрів), мм | 210 | 210 | 210 | 210 |
| Найбільша маса виробу, що обробляється, кг | 1000 | 1000 | 1000 | 1000 |
| Конус шпинделя передньої бабки та пінолі задньої бабки за ГОСТ 2847-67 | Морзе 6 | Морзе 4 | Морзе 4 | Морзе 5 |
| Кінець шліфувального шпинделя за ГОСТ 2323-67 (конусність 1:5, номінальний діаметр), мм | 100 | |||
| Діаметр передньої опорної шийки шліфувального шпинделя, мм | 110f7 | 110f7 | 110f7 | |
| Робочий стіл верстата | ||||
| Найбільша довжина переміщення столу, мм | 1800 рік | 1400 | 2000 рік | 2800 |
| Ручне переміщення столу за один оберт маховика, мм | 3,7; 14,5 | 2 | 2 | 2 |
| Швидкість переміщення столу від гідросистеми, м/хв. | 0,1..4,0 | 0,05..5,0 | 0,05..5,0 | 0,05..5,0 |
| Найбільший кут повороту верхнього столу за годинниковою стрілкою, град | 2 | 2 | 2 | 2 |
| Найбільший кут повороту верхнього столу проти годинникової стрілки, град | 4 | 5 | 5 | 4 |
| Ціна поділу шкали повороту верхнього столу, град | 0,15 | 0,2 | 0,2 | 0,2 |
| Найменший хід стола від гідросистеми (при зведених упорах), мм 8 | 8 | |||
| Шліфувальна бабка | ||||
| Діаметр шліфувального кола - найбільший/найменший/посадковий, мм | Пп 750х80х305 | 750/ 500/ 305 | 750/ 500/ 305 | 750/ 500/ 305 |
| Діаметр виробу, що шліфується при діаметрі кола 500мм, мм | 130..400 | 130..400 | 130..400 | |
| Діаметр виробу, що шліфується при діаметрі кола 600мм, мм | 30..400 | 30..400 | 30..400 | |
| Діаметр виробу, що шліфується при діаметрі кола 700мм, мм | 20..400 | 20..400 | 20..400 | |
| Діаметр виробу, що шліфується при діаметрі кола 750мм, мм | 0..400 | 0..400 | 0..400 | |
| Найбільша висота кола, що встановлюється, мм | 80, 100 | 80, 100 | 80, 100 | |
| Частота обертання шпинделя шлифовальной бабки, об/мин | 890 | 1270 | 1270 | 1270 |
| Скорость різання шлифовального круга, м/с | 35 | 35, 50 | 35, 50 | 35, 50 |
| Механізм поперечных подач | ||||
| Наибольшее перемещение шлифовальной бабки по винту, мм | 235 | 365 | 365 | 365 |
| Величина швидкого подвода шлифовальной бабки, мм | 100 | 100 | 100 | 100 |
| Время швидкого подвода шлифовальной бабки, с | 3 | 3 | 3 | 3 |
| Периодическая подача шлифовальной бабки при реверсе стола (бесступенчатое регулювання), мм | 0,0025..0,03 | 0,0025..0,05 | 0,0025..0,05 | 0,0025..0,05 |
| Пределы швидкостей врезных подач, мм/мин | 0,1..4 | 0,1..4 | 0,1..4 | |
| Толчковая подача, мм | 0,001 | 0,001 | 0,001 | |
| Цена деления лимба поперечного переміщення шлифовальной бабки, мм | 0,005 | 0,005 | 0,005 | 0,005 |
| Величина поперечного переміщення шлифовальной бабки за один оборот маховика, мм | ±2,5 | 0,5 | 0,5 | 0,5 |
| Передня бабка | ||||
| Частота обертання вироби (бесступенчатое регулювання), об/мин | 30, 40, 60, 90, 120, 160 | 20..180 | 20..180 | 20..180 |
| Конус центра по ГОСТ 13214-67 | Морзе 6 | Морзе 6 | Морзе 6 | Морзе 6 |
| Задня бабка | ||||
| Величина відведення пиноли задньої бабки, мм | 65 | 70 | 70 | 70 |
| Конус центра по ГОСТ 13214-67 | Морзе 6 | Морзе 6 | Морзе 6 | Морзе 6 |
| Привід і електрообладнання верстата | ||||
| Количество електродвигателей на станке | 7 | 8 | 8 | 8 |
| Електродвигун шпинделя шлифовальной бабки, кВт | 17 | 17 | 17 | |
| Електродвигун приводу вироби, кВт | 1,5 | 1,5 | 1,5 | |
| Електродвигун насоса гідросистемы, кВт | 2,2 | 2,2 | 2,2 | |
| Електродвигун насоса системы змазки підшибників шпинделя, кВт | 0,27 | 0,27 | 0,27 | |
| Електродвигун насоса системы змазки направляючих стола, кВт | 0,08 | 0,08 | 0,08 | |
| Електродвигун насоса системы охлаждения, кВт | 0,15 | 0,15 | 0,15 | |
| Електродвигун приводу пиноли задньої бабки, кВт | 0,18 | 0,18 | 0,18 | |
| Електродвигун магнитного сепаратора, кВт | 0,12 | 0,12 | 0,12 | |
| Общая мощность електродвигателей, кВт | 21,5 | 21,5 | 21,5 | |
| Габаритные розміри і масса верстата | ||||
| Габаритные розміри верстата (длина х ширина х высота), мм | 6000 х 2550 х 1585 | 5510 х 2620 х 1860 | 6620 х 2690 х 1850 | 8220 х 2620 х 1850 |
| Масса верстата з електрообладнанням і охолодженням, кг | 10000 | 11800 | 13000 | 14700 |
