Довідник по металорізальних верстатах та пресовому обладнанні
Постачальником настільного свердлувального верстата Корвет-44 є Енкор-Інструмент-Воронеж, ТОВ , засноване в 1992 році. Адреса сайту: http://www.enkor.ru/, сайт інтернет-магазину www.enkor24.ru.
Виробник – компанія Shanghai Joye Import & Export Co., Ltd. , Китай, м. Шанхай, заснована у липні 2003 року.
Вертикальний свердлильний верстат Корвет 44 призначений для обробки різних матеріалів різальним або шліфуючим інструментом, що обертається (з можливістю осьового переміщення).
Свердлильний верстат Корвет 44 призначений для роботи від однофазної мережі змінного струму напругою 220+22В частотою 50 Гц.
Верстат Корвет 44 розрахований для експлуатації у нормальних кліматичних умовах:

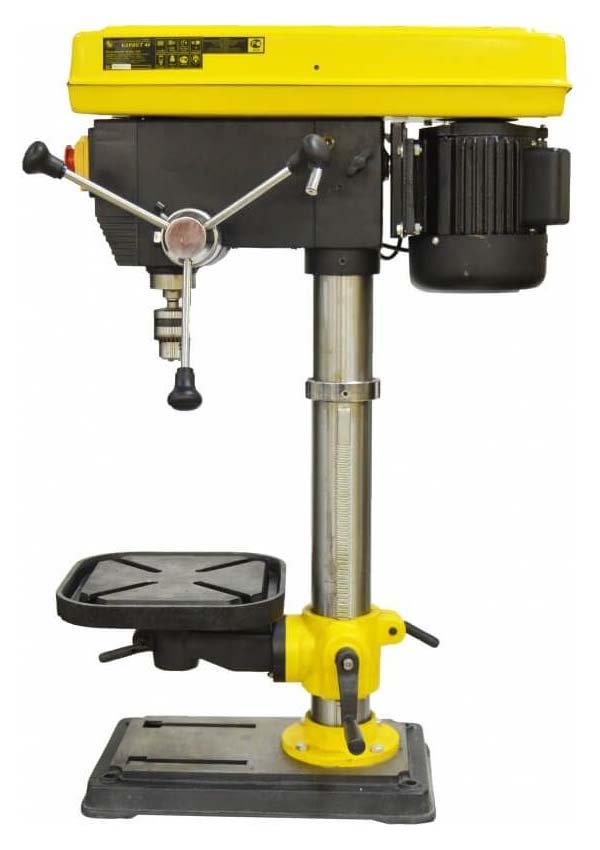

Фото свердлильного верстата Корвет-44

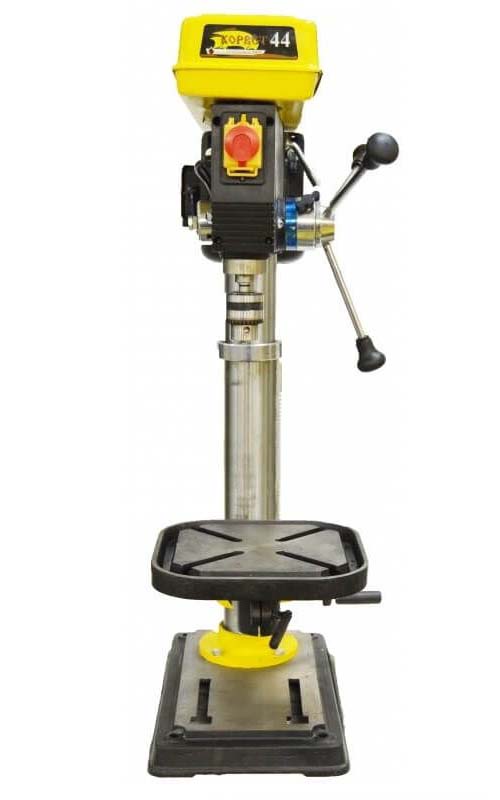

Фото свердлильного верстата Корвет-44

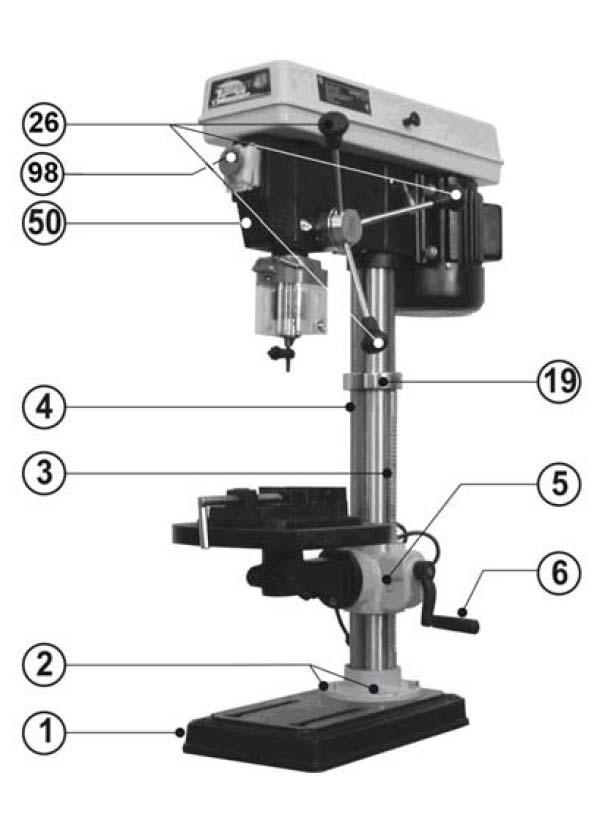

Розташування основних вузлів свердлувального верстата Корвет-44

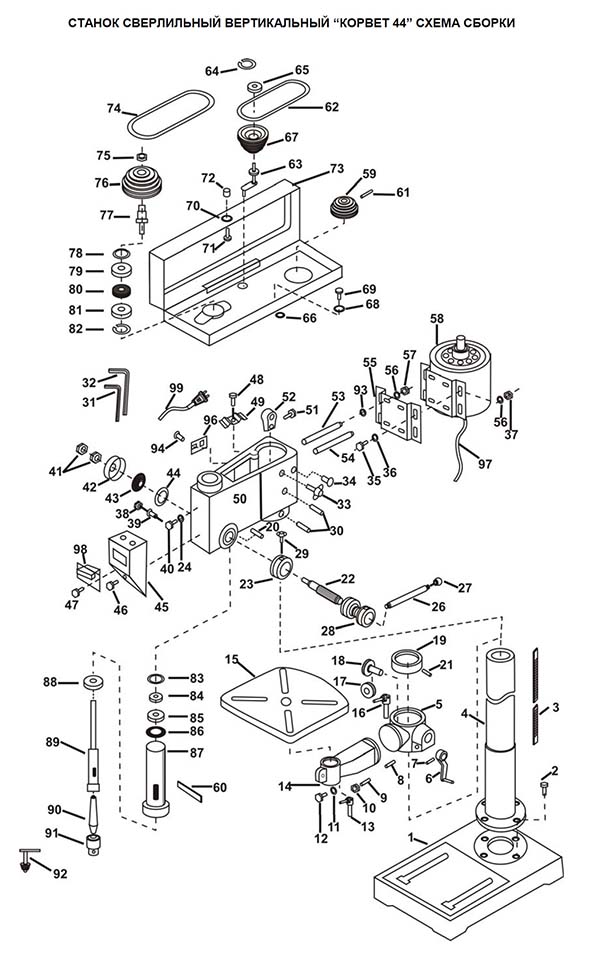

Схема складання свердлильного верстата Корвет-44

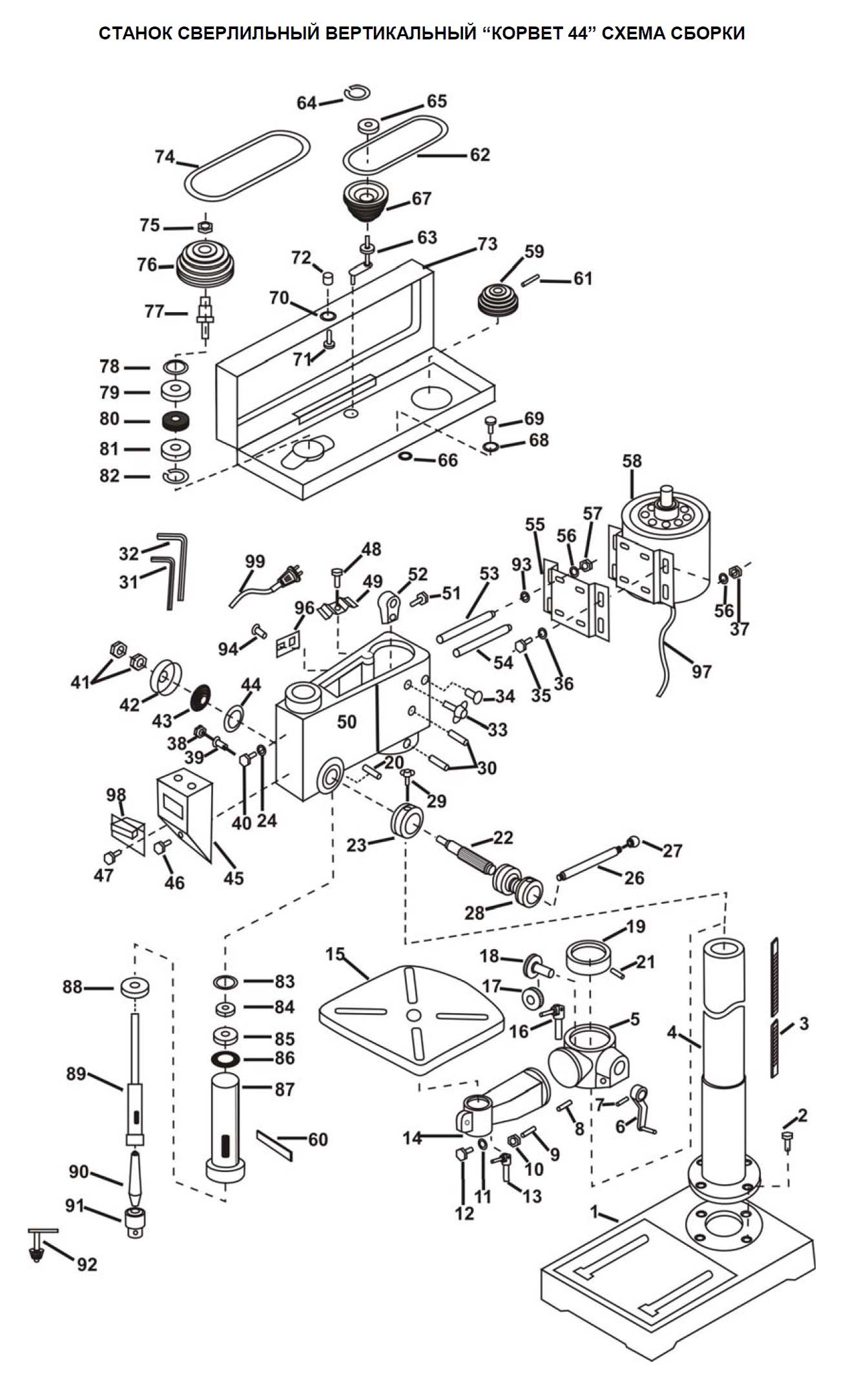

Схема складання свердлильного верстата Корвет-44. Дивитись у збільшеному масштабі

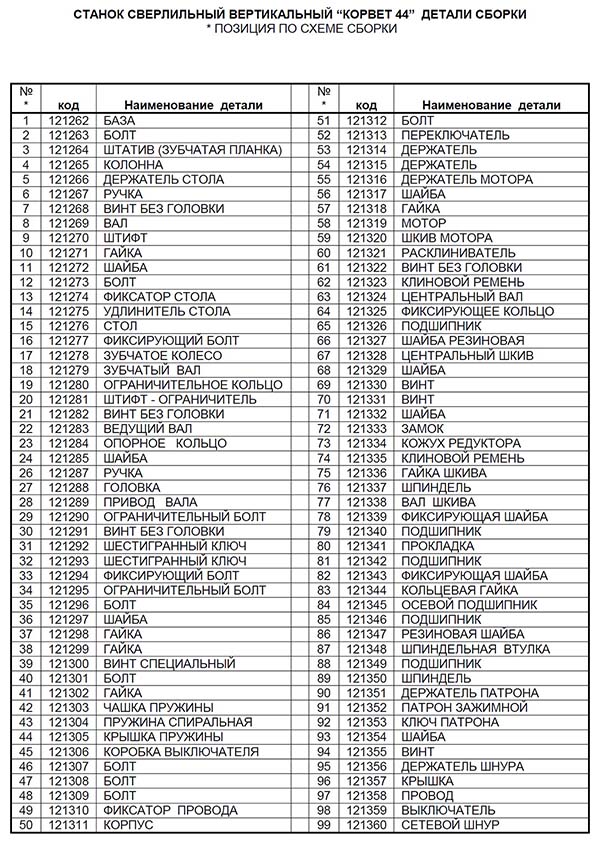

Деталі складання свердлильного верстата Корвет-44

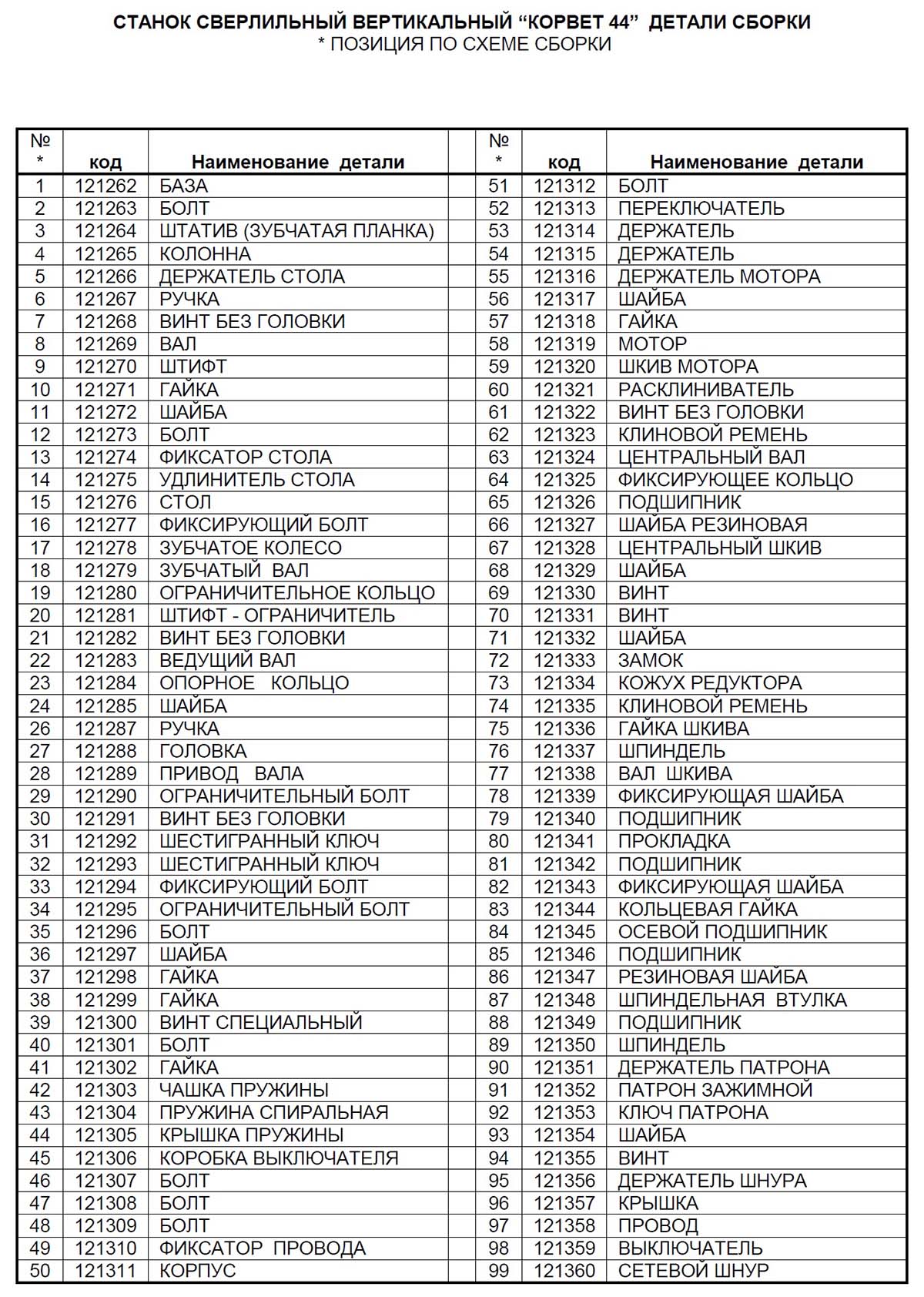

Деталі складання свердлувального верстата Корвет-44. Дивитись у збільшеному масштабі
Встановіть базу (1) верстата на рівну міцну поверхню (див. схему збирання, Рис.1).
Встановіть на базу (1) колону (4) і закріпіть її болтами (2) (чотири болти), що додаються.
Візьміть тримач столу (5), вставте зубчастиний вал (18), введіть зубчасту планку (3) і притисніть її до зубчастого валу (18). Весь цей вузол у зборі встановіть на колону (4); нижній кінець зубчастої планки (3) обіпрється на нижнє кільце колони (4), а верхній кінець планки (3) притисніть кільцем (19). При встановленні кільця (19) на колону (4) зверніть увагу, щоб вибірка з одного боку кільця щільно притиснула зубчасту планку (3). Зафіксуйте кільце (19) гвинтом (21).
Встановіть ручку підйому столу (6) та закріпіть гвинтом (7). Повертаючи ручку (6), переконайтеся, що стіл (15) переміщається без труднощів вгору та вниз. При необхідності стіл (15) можна розгорнути у вертикальній площині, контролюючи кут повороту за шкалою. Для розвороту столу (15) у вертикальній площині відпустіть болт (12). Стіл (15), крім того, можна обертати і горизонтальній площині. Фіксацію розвороту забезпечує фіксатор столу (13).
Встановіть на тримач столу (5) болт (16) і затягніть його, встановивши стіл (15) на бажаній висоті.
Обережно встановіть корпус (50) на колону (4). Повертаючи корпус (50) на колоні (4), переконайтеся, що він сів до упору, зафіксуйте його на колоні (4), затягнувши два гвинти (30).
Вверніть у вал (22) з опорним кільцем (23) і приводом вала (28) три ручки (26), переконайтеся, що шпиндель (89) подається цими ручками на всю глибину і легко повертається у вихідне положення.
Установите в шпиндель (89) держатель патрона (90), насадите на него зажимной патрон (91) (предварительно необходимо протереть все сопрягаемые поверхности), закрепите сборку на шпинделе (89) легким ударом через деревянный брусок. Кулачки патрона (91) при етом должны быть ввернуты. При необходимости разобрать сопряжение:
Установите замок (72) на кожух редуктора (73).
Проверьте наличие поперечного люфта шпинделя (89), покачав за патрон (91); если люфт ощутим, его можно минимизировать, проворачивая по часовий стрелке винт (39), предварительно отпустив контрящую гайку (38). По завершению регулировки вновь затяните гайку (38).
Помните, затягивая винт (39), Вы прижимаете шпиндель (89). Зусилля пружины (43) може оказаться недостаточно для автоматичного подъема шпинделя (89) в исходное положение.
Установите натяжение клиновых ремней (74,62) так, чтобы при стремлении сблизить ветви ремня, смещение их не превышало 1 см. Для регулировки натяжения ремней (74,62) необходимо (при открытом кожухе редуктора (73)) сначала отпустить болт (34). Поворотом по часовий стрелке фиксирующего болта (33) установите требуемое натяжение і вновь зафиксируйте болт (34).
Проверьте (и при необходимости установите) положение указателей: - наклона стола (15) (используя регулировочный болт (12); - глубины подачі шпинделя (89) (ослабив болт (29), проверните опорное кольцо (23) до совмещения указателя з началом шкалы, затяните болт (29).
Верстат собран (см. схему сборки).
Перед началом експлуатации верстата проверьте функционирование его електрических блоков.
Подключение верстата к источнику електрического тока описано в разделе 16.
Поднимите защитную крышку магнитного пускателя (98) кратковременным нажатием на кнопку «1» магнитного пускателя (98). Верстат включается. При работе верстат не должен издавать стучащих звуков; «гудение» верстата возможно, когда кожух редуктора (73) касается какой-либо частини верстата не через резиновую прокладку. При открывании крышки кожуха редуктора (73) верстат должен отключиться.
Налаштування скорости сверлильного верстата Корвет-44
Выбор скорости обертання шпинделя і диаметра сверла сверлильного верстата Корвет-44

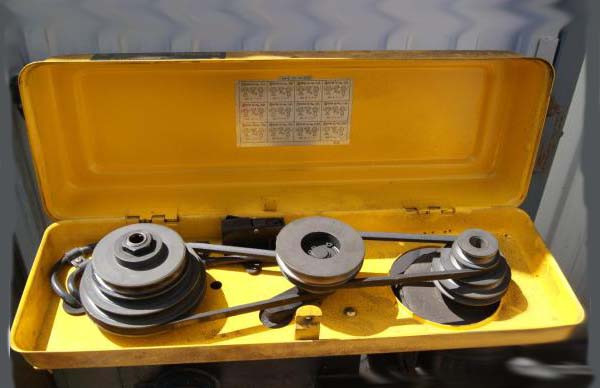

Скорость обертання шпинделя регулируется изменением положения клиновых ремней на ступенях шкивов .(см. схему і детали сборки)
При необходимости можно изменить скорость обертання шпинделя. Предварительно необходимо выключить верстат і обесточить его (отключить вилку шнура живлення от питающей розетки). Затем следует ослабить натяжение клиновых ремней. Для етого необходимо отпустить фиксацию гвинта і притянуть двигатель (мотор) в сторону шпинделя. Руководствуясь таблицей установки швидкостей на внутренней стороне крышки защитного кожуха, переместите ремни по ступеням шкивов в требуемую позицию. Натяните клиновые ремни і зафиксируйте винт.
При сверлении вязких материалов і пластмасс следует помнить, что угол заточки сверла должен быть иным, чем при сверлении сталей, чугуна.
При использовании пристосувань, зажимаемых в патрон для шлифовки различных материалов, не рекомендуется заметно увеличивать боковое (или осевое) давление на шлифовальную головку. Чем выше площадь шлифования, тем осторожнее следует увеличивать прижим детали к шлифовальному приспособлению.
При сверлении металлов робота будет значительно ускорена, если Вы будете использовать какую-либо смазку в зоне сверления. Это охлаждает сверло, облегчает режим різання.

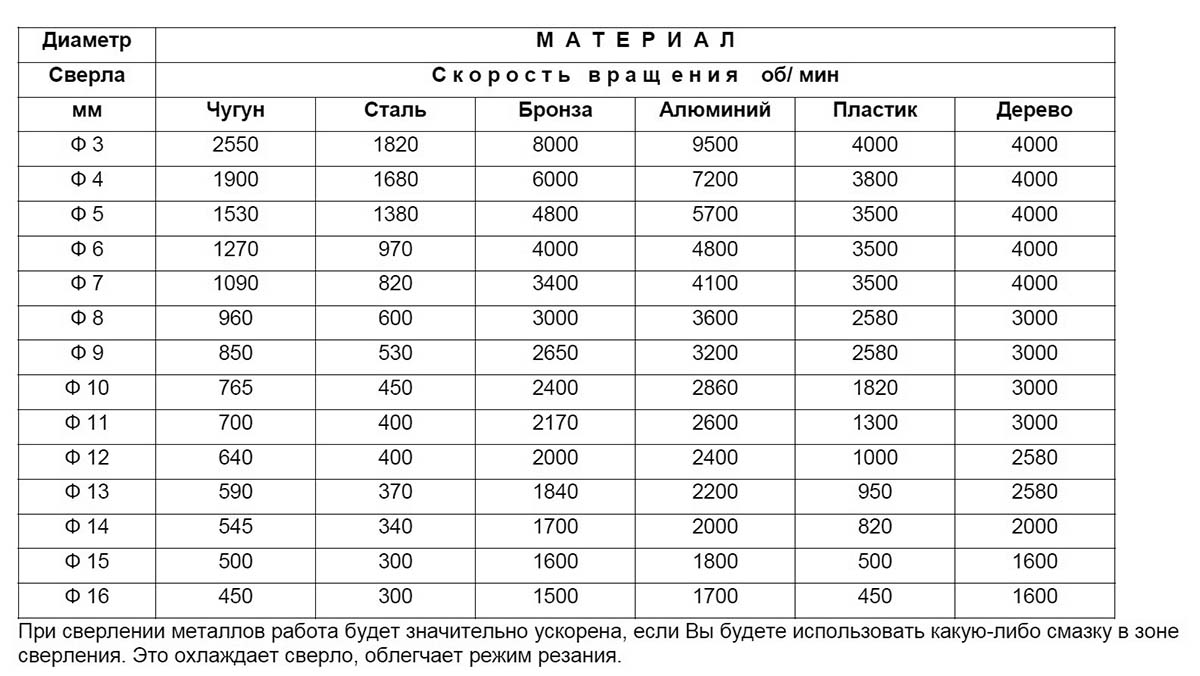

При необходимости исполнения значительного объема роботи в однородном материале следует руководствоваться рекомендуемыми скоростями сверления. Приведенная ниже таблица поможе Вам выбрать оптимальную скорость обертання шпинделя при обработке различных материалов. Предложенная таблица выбора швидкостей является базовой. При стандартных углах заточки сверла, руководствуясь ею, Вам следует устанавливать скорость близкую к приведенной.
| Наименование параметра | Корвет-42 | Корвет-44 | Корвет-45 | Корвет-46 | Корвет-47 | Корвет-48 |
|---|---|---|---|---|---|---|
| Основні параметри верстата | ||||||
| Диаметр сверла, мм | 3..16 | 3..16 | 1,5..13 | 3..16 | 3..16 | 3..16 |
| Размер стола, мм | 198 х 198 | 290 х 290 | 160 х 160 | 170 х 175 | 200 х 200 | 230 х 217 |
| Размер опорной базы (основания), мм | 340 х 210 | 460 х 275 | 314 х 200 | 320 х 195 | 340 х 210 | 340 х 210 |
| Диаметр колонны, мм | 60 | 80 | 46 | |||
| Наибольшее расстояние от торца шпинделя до стола, мм | 245 | |||||
| Наибольшее расстояние от торца шпинделя до основания, мм | 330 | |||||
| Расстояние от шпинделя до колонны (вылет), мм | 115 | |||||
| Тиски в комплекте | 3" | 2,5" | 2,5" | 2,5" | 3" | 4" |
| Шпиндель | ||||||
| Скорости обертання шпинделя, об/мин (Число ступеней) | 210..2580 (12) | 120..3000 (16) | 580, 850, 1220, 1650, 2650 (5) | 280, 450, 540, 620, 800, 1000, 1550, 1700, 2350 (9) | 210, 300, 350, 420, 500, 540, 970, 1040, 1170, 1480, 1580, 2220 (12) | 500, 790, 1330, 1870, 2450 (5) |
| Хід шпинделя, мм | 60 | 80 | 50 | 50 | 60 | 80 |
| Посадка патрона | MT 2 | MT 2 | В16 | В16 | В16 | В16 |
| Конус шпинделя | 2 Морзе | В16 Морзе | В16 Морзе | МТ2 Морзе | 2 Морзе | |
| Кут нахилу шпинделя, град | - | - | - | - | - | +90°, -45° |
| Горизонтальне переміщення шпинделя, мм | - | - | - | - | - | 320 |
| Індикатор частоти обертання шпинделя, мм | - | - | - | - | - | - |
| Електроустаткування | ||||||
| Номінальна напруга живлення, | 220 ±22, 50 Гц | 220 ±22, 50 Гц | 220 ±22, 50 Гц | 220 ±22, 50 Гц | 220 ±22, 50 Гц | 220 ±22, 50 Гц |
| Номінальна споживана потужність, Вт | 450 | 650 | 350 | 500 | 550 | 550 |
| Тип двигуна | асинхронний | асинхронний | асинхронний | асинхронний | асинхронний | асинхронний |
| Габарити та маса верстата | ||||||
| Габарити пакування верстата (довжина ширина висота), мм | 810 х 500 х 290 | 440 х 340 х 220 | 465 х 355 х 225 | 665 х 415 х 260 | 890 х 470 х 320 | |
| Маса верстата нетто/брутто, кг | 35 | 67/70 | 14/15 | 19/21 | 29/31 | 37/40 |
