Виробник заточувального верстата для черв'ячних фрез 3Б662ВФ2 - Вітебський завод заточувальних верстатів Візас , заснований у 1897 році.
З 1940 року підприємство спеціалізується на випуску заточувального обладнання та на сьогоднішній день є єдиним у СНД виробником верстатів для виготовлення та заточування будь-якого різального інструменту. Продукція заводу експлуатується більш як у шістдесяти країнах світу.
Заточувальний напівавтомат 3Б662ВФ2 розроблений Вітебським СКБ ЗШ та ЗС на базі верстата 3А662 .
Напівавтомат 3Б662ВФ2 призначений для початкового заточування та переточування черв'ячних фрез за ГОСТ 9324-80, а також спеціальних багатозахідних насадних і хвостових черв'ячних фрез з правим і лівим напрямками стружкових канавок у тому числі із закритими канавками.
На напівавтоматі 3Б662ВФ2 можливі заточування та доведення черв'ячних фрез із швидкорізальних сталей та твердого сплаву абразивними та алмазними колами з охолодженням або всуху з відсмоктуванням абразивного пилу.
Точність заточування черв'ячних фрез з кутом підйому гвинтових стружкових канавок до 6 ° забезпечується за технічними вимогами класу АА ГОСТ 9324-60. Точність заточування багатозахідних черв'ячних фрез (w > 6°) забезпечується за всіма параметрами (крім відхилення від радіальності передньої поверхні) за технічними вимогами класу А ГОСТ 9324-60, а відхилення від радіальності передньої поверхні фрез збільшується в порівнянні з вимогами класу А ГОСТ 9324- 60 пропорційно збільшення різницевих кутів.
Напівавтомат виконаний в горизонтальній компонуванні з рухомими щодо заточується фрези шліфувальними санками 4. Шліфувальні санки несуть шліфувальну бабку 5, що має поперечне переміщення.
На шліфувальній бабці змонтований поворотний на кут підйому стружкової канавки фрези, корпус 3 зі шпиндельною головкою зі шліфувальним кругом.
Зліва на станині встановлена бабка 2 вироби з приводом механізму поділу і механізмом кругової подачі.
Праворуч на станині закріплений корпус, направляючим якого переміщається задня бабка 6 з керуванням від ножної педалі 9.
На передній стінці станини, під кришкою 1, розташована гітара змінних зубчастиних коліс, що кінематично зв'язує переміщення шліфувальних санок з обертанням шпинделя бабки виробу.
Праворуч від станини встановлений електрошафа 8 та система ЧПУ 7.
Робоча зона герметично закривається екраном огорожі, що відкидається.
Безступінчасте регулювання переміщення санок шліфувальної головки в межах 0,5-12 м/хв задовольняє вимоги заточування фрез всіх типорозмірів, що відповідають характеристиці верстата.
Поворот фрези на кут спіралі стружкових канавок здійснюється за допомогою жорсткого кінематичного зв'язку від руху шліфувальних санок через механізм утворення спіралі та гітару точних змінних шестерень.
Кінематичний ланцюг утворення спіралі має механізм автоматичної вибірки люфтів, що забезпечує високу точність заточування.
Для підвищення точності заточування фрез із крутими спіралями стружкових канавок (більше 6°) на верстаті передбачено виправлення шліфувального кола по криволінійному профілю.
Виправлення шліфувального кола проводиться автоматично, в циклі верстата.
Поворот фрези від однієї стружкової канавки до іншої (поділ) здійснюється за допомогою гідромотора з фіксацією по ділильному диску.
Змащування поверхонь верстата, що труться, — автоматичне від гідросистеми.
Верстат 3Б662ВФ2 комплектується односторонніми точними ділильними дисками з числом поділів, що забезпечує заточування всього діапазону стандартних фрез. За додаткову плату можуть поставлятись диски з іншими числами поділок.
Гідравліка верстата винесена за його межі і змонтована на окремій гідростанції, що виключає зайві вібрації та температурні коливання верстата.
Всі вузли верстата 3Б662ВФ2 виконані як окремі агрегати, що полегшує їхнє складання та ремонт.
Напівавтомат відповідає кліматичному виконанню та категорії за ГОСТ 15150-69: для помірного клімату - У4, для тропічного клімату - Т3.
Клас точності напівавтомата по ГОСТ 8—82Е.
Верстат виготовляється за ЕТУ2-024-4639-81.
Розробник - Вітебське СКБ ЗШіЗС (Вітебське Спеціальне Конструкторське Бюро Заводу Шліфувальних та Заточних Верстатів).

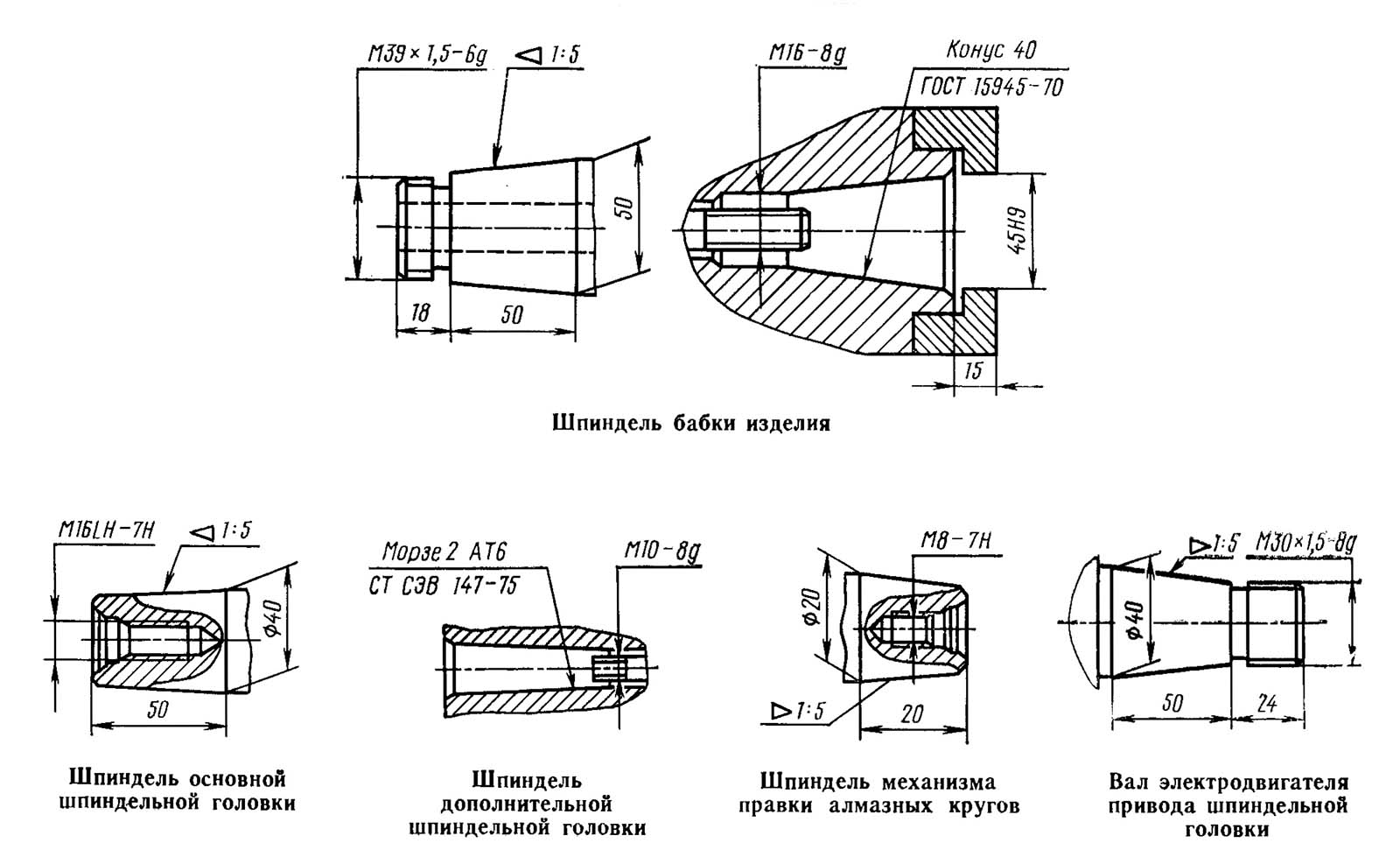

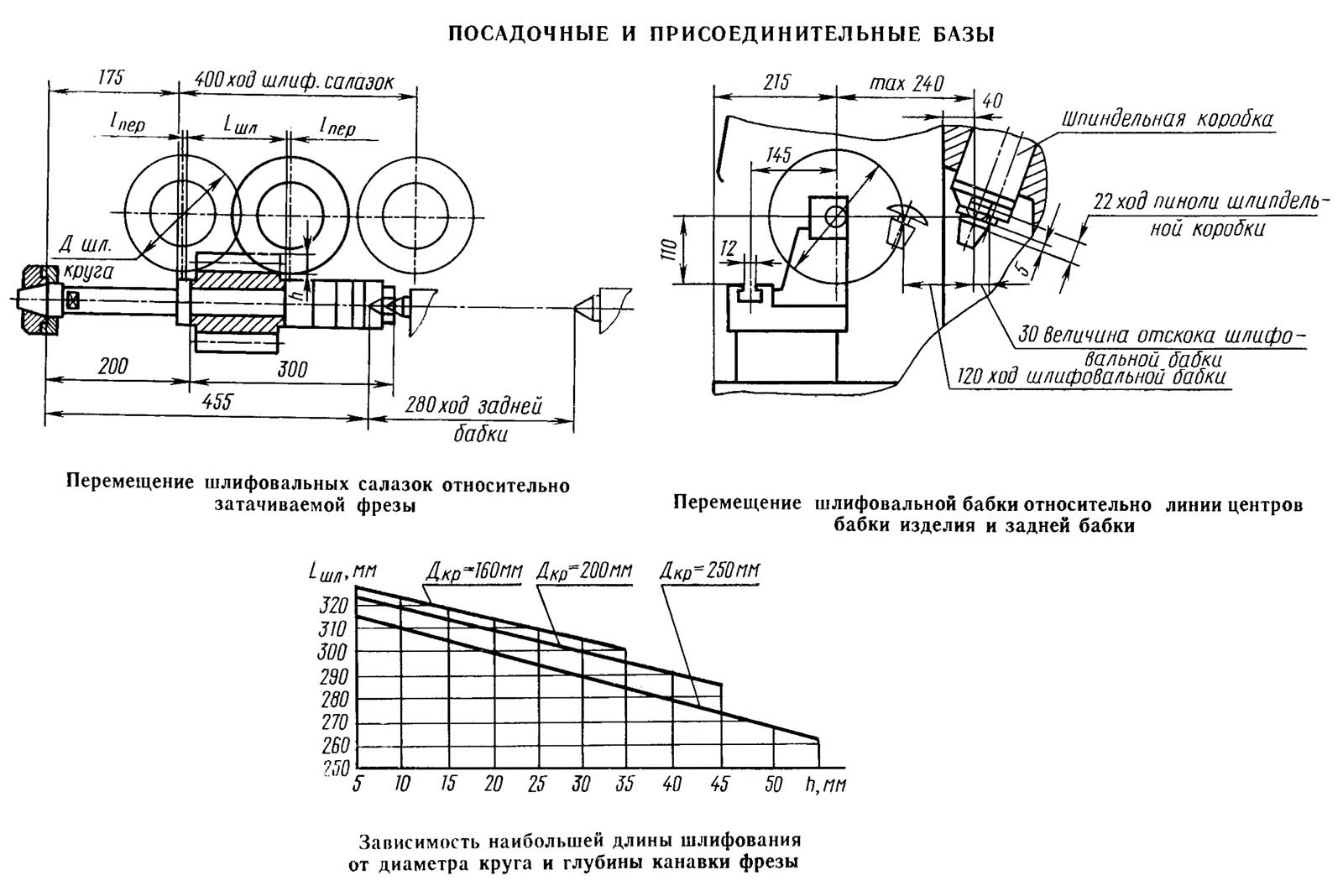

Основні розміри та посадкові місця заточувального верстата 3Б662ВФ2
Основні розміри та посадкові місця заточувального верстата 3Б662ВФ2

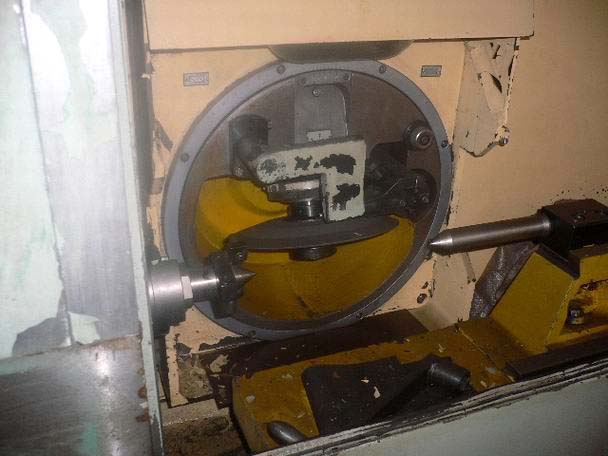

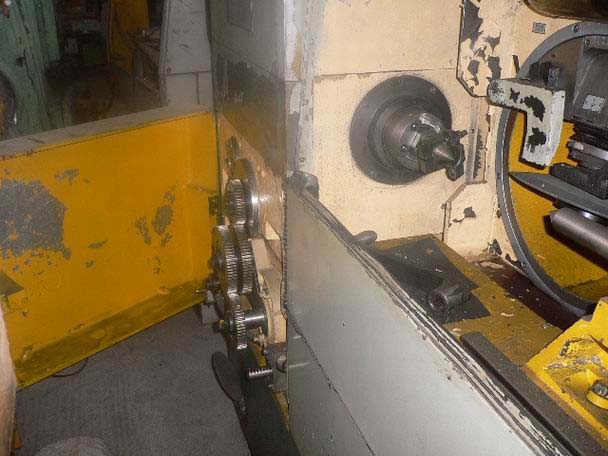

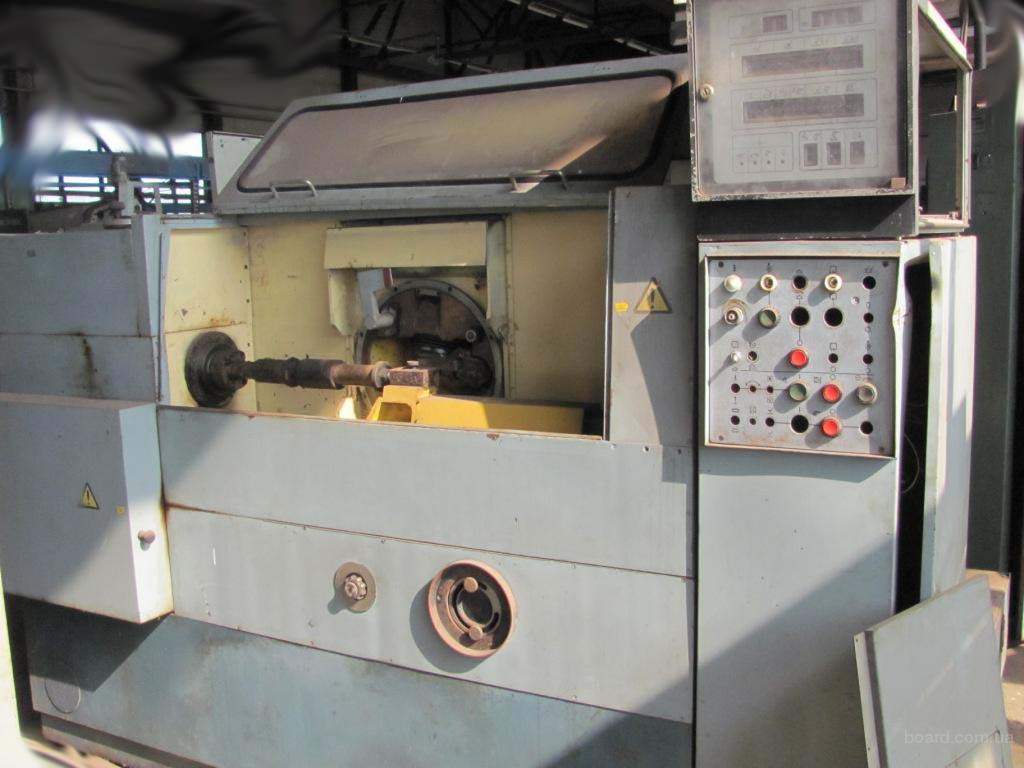

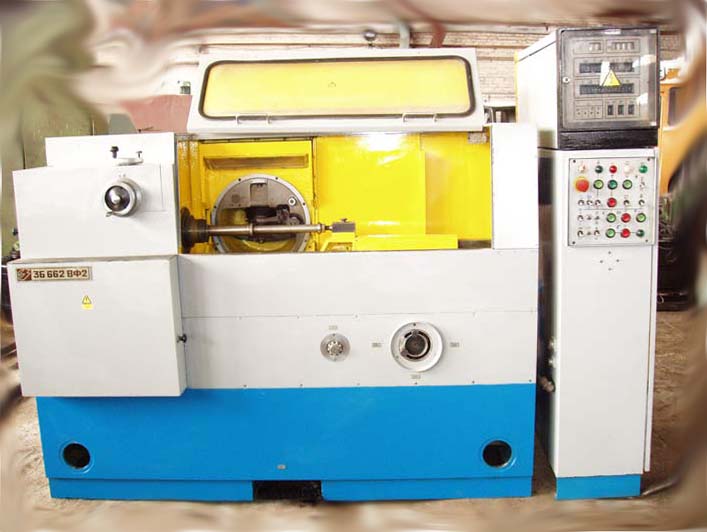

Фото заточувального верстата для черв'ячних фрез 3Б662ВФ2
Фото заточувального верстата для черв'ячних фрез 3Б662ВФ2. Завантажити у збільшеному масштабі
Фото заточувального верстата для черв'ячних фрез 3Б662ВФ2
Фото заточувального верстата для черв'ячних фрез 3Б662ВФ2
Фото заточувального верстата для черв'ячних фрез 3Б662ВФ2
Кінематична схема заточувального верстата 3Б662ВФ2
Схема кінематична заточувального верстата 3Б662ВФ2. Завантажити у збільшеному масштабі
Опис режимів роботи
Електросхема верстата передбачає такі режими роботи:

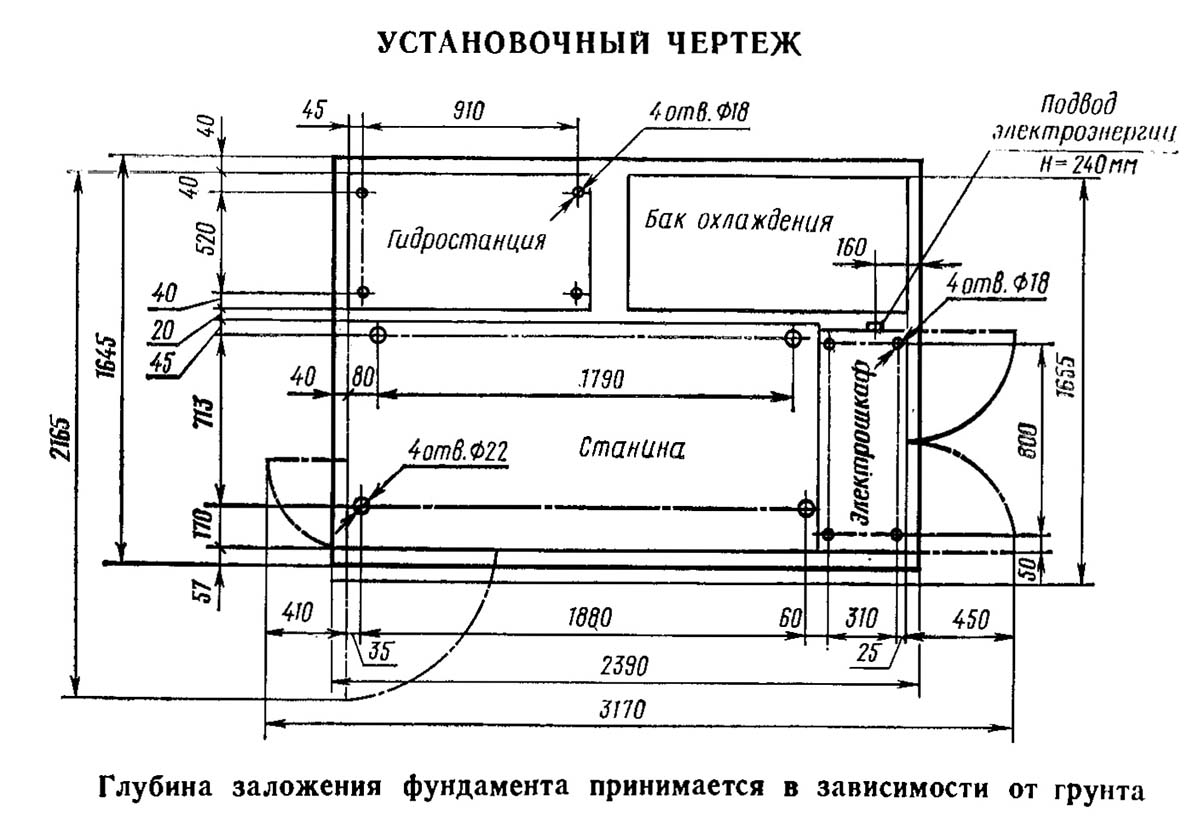

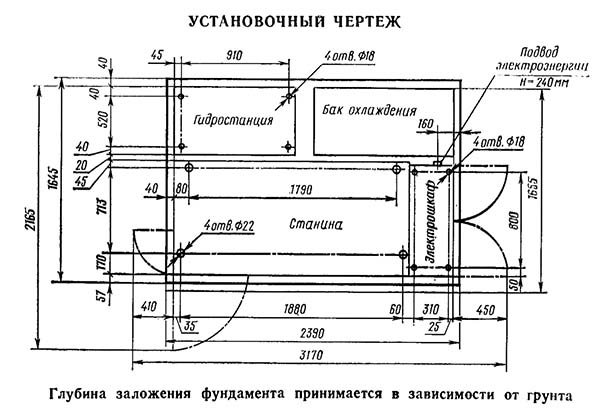

Установочне креслення заточувального верстата 3Б662ВФ2
Настановне креслення заточувального верстата 3Б662ВФ2. Завантажити у збільшеному масштабі

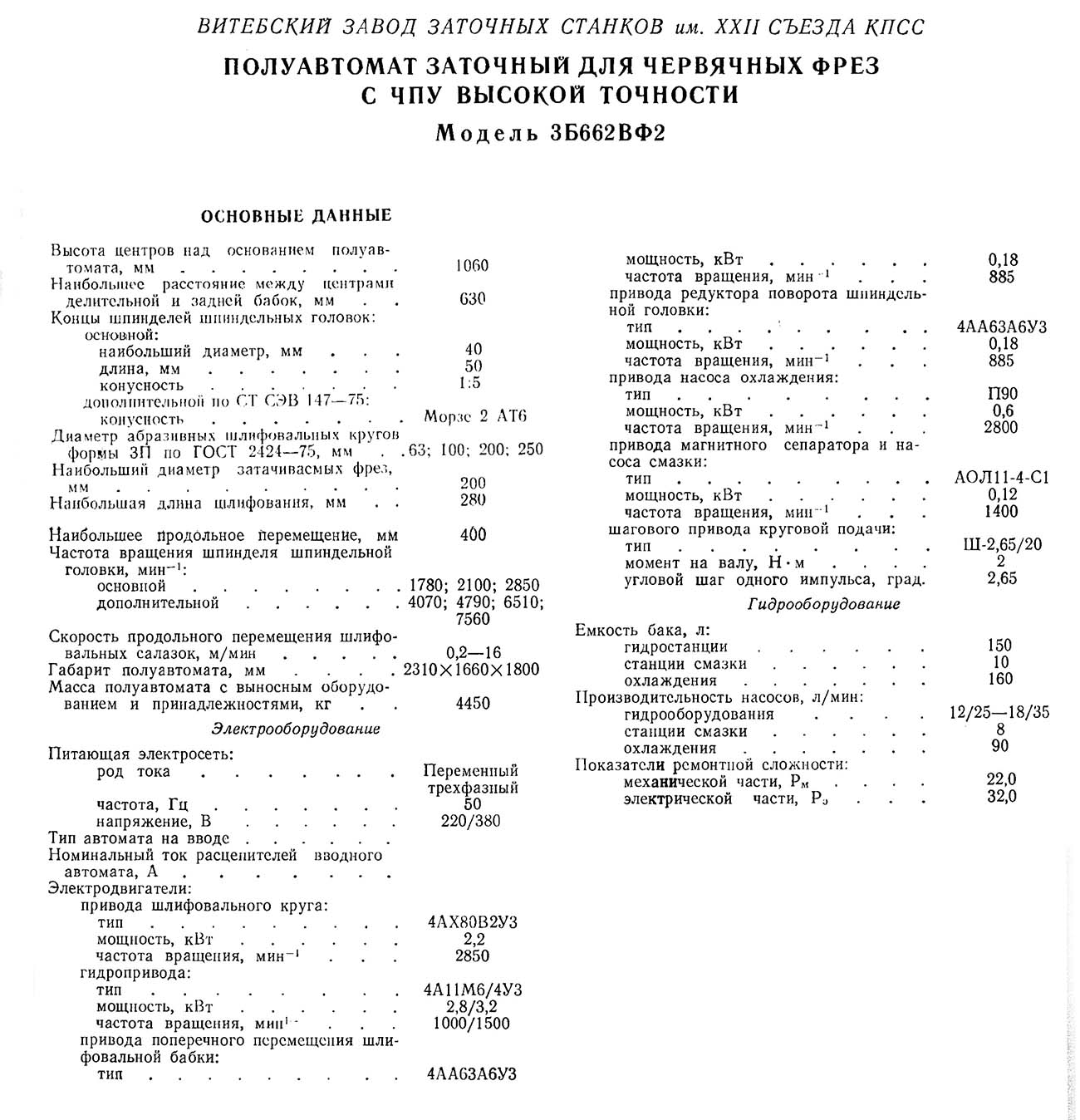

Технічні характеристики заточувального верстата 3Б662ВФ2
Технічні характеристики заточувального верстата 3Б662ВФ2. Завантажити у збільшеному масштабі
