3Д692 Верстат заточувальний для дискових пилок напівавтомат
опис, характеристики, схеми

Відомості про виробника заточувального верстата 3Д692

Виробник заточувального верстата для дискових пилок 3Д692 - Вітебський завод заточувальних верстатів Візас , заснований у 1897 році.

З 1940 року підприємство спеціалізується на випуску заточувального обладнання та на сьогоднішній день є єдиним у СНД виробником верстатів для виготовлення та заточування будь-якого різального інструменту. Продукція заводу експлуатується більш як у шістдесяти країнах світу.

3Д692 Верстат заточувальний для дискових пилок напівавтомат. Призначення та сфера застосування

В кінці 80-х верстат 3Д692 був замінений на більш досконалу модель - 3Е692 .

Напівавтомат заточувальний для дискових пилок 3Д692 призначений для заточування круглих сегментних пилок для металу за ГОСТ 4047-82 і ГОСТ 18210-72 за профілем зуба і перехідними ріжучими кромками периферією абразивного кола, заправленого по радіусу.

Обробка уступу на передній грані під кутом 28° на прорізному зубі пил за ГОСТ 18210-72 на напівавтоматах не передбачається.

Напівавтомат 3Д692 може бути застосований у різних галузях промисловості:

• у масовому та серійному виробництві на спеціалізованих інструментальних заводах для первинного заточування дискових сегментних пилок;
• у заточних відділеннях усіх підприємств, що використовують дискові сегментні пилки.

Клас точності напівавтоматів – П за ГОСТ 8-82.

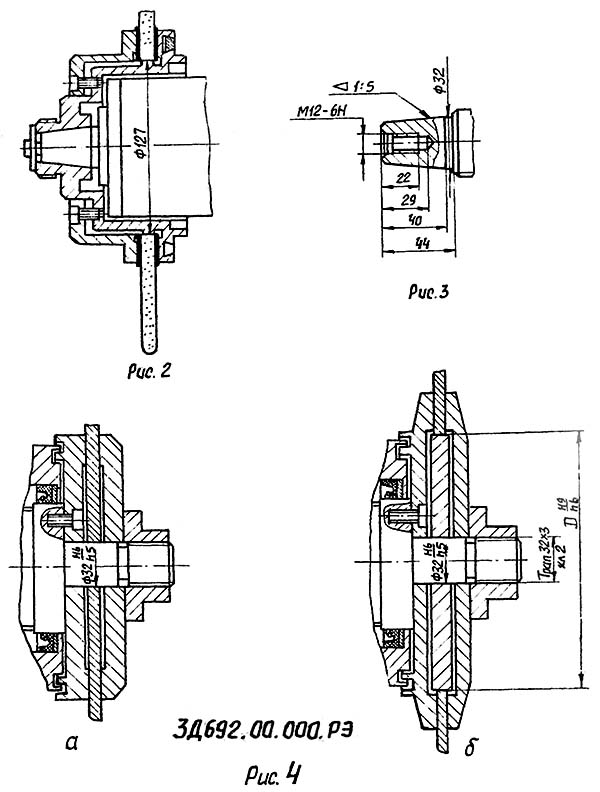

3Д692 Основні розміри та посадкові місця заточувального верстата для дискових пилок

Основні розміри та посадкові місця заточувального верстата 3д692

• а) для пилок 275..250 мм
• б) для пилок 410..1430 мм

де:

• D = 70 мм для пилок діаметром 410..510 мм
• D = 80 мм для пилок діаметром 610..710 мм
• D = 120 мм для пилок діаметром 810..1010 мм
• D = 150 мм для пилок діаметром 1430 мм

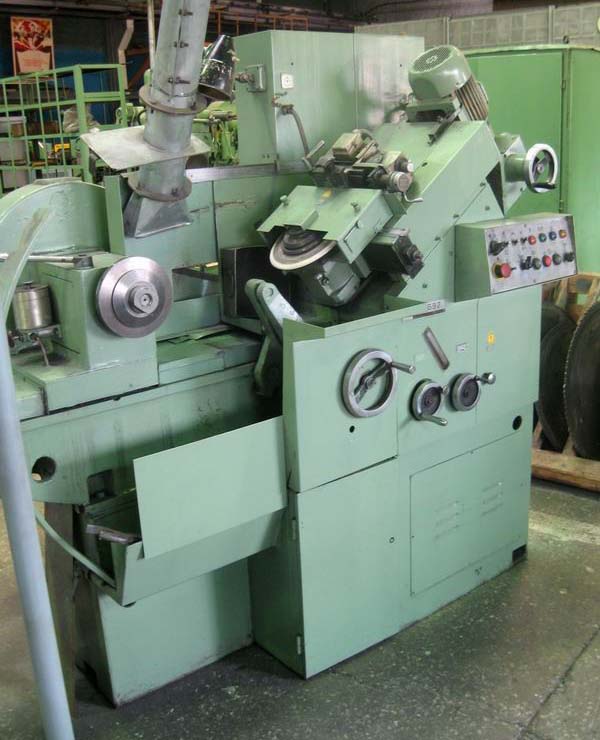

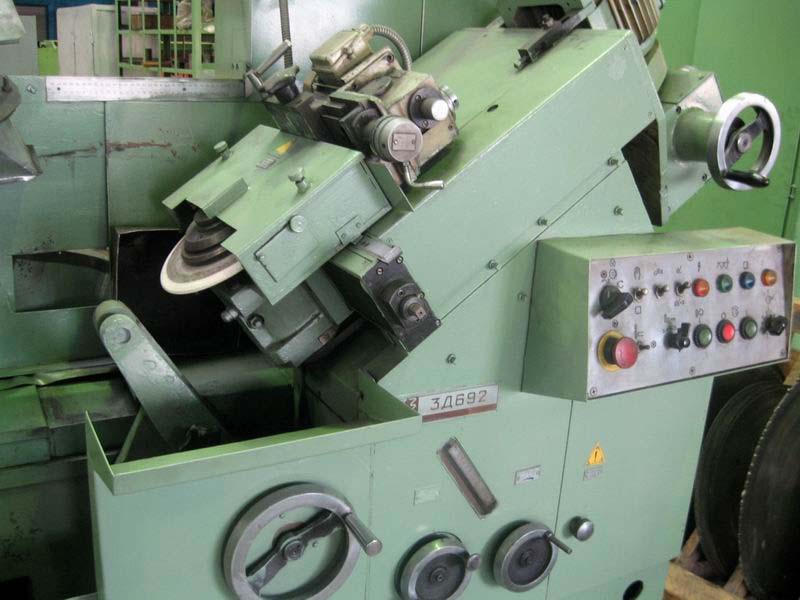

Загальний вигляд заточувального верстата для дискових пилок 3Д692

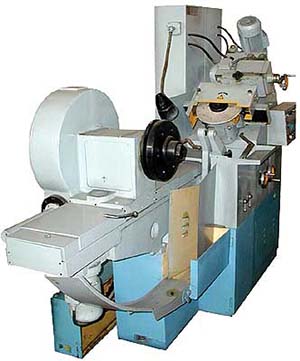

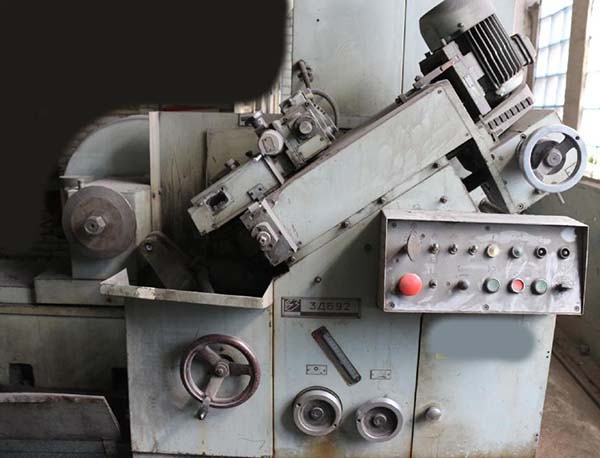

Фото заточувального верстата для дискових пилок 3д692

Фото заточувального верстата для дискових пилок 3д692

Фото заточувального верстата для дискових пилок 3д692

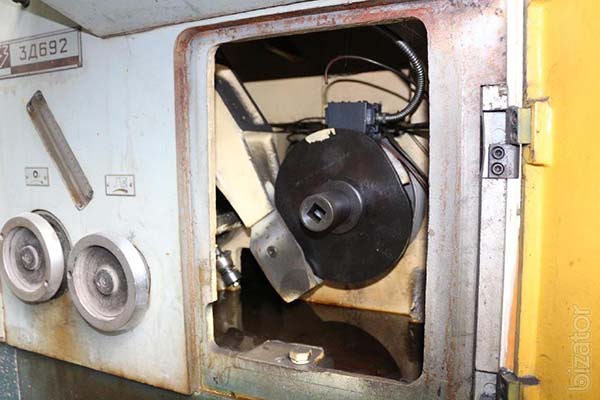

Ніша змінних кулаків верстата 3д692

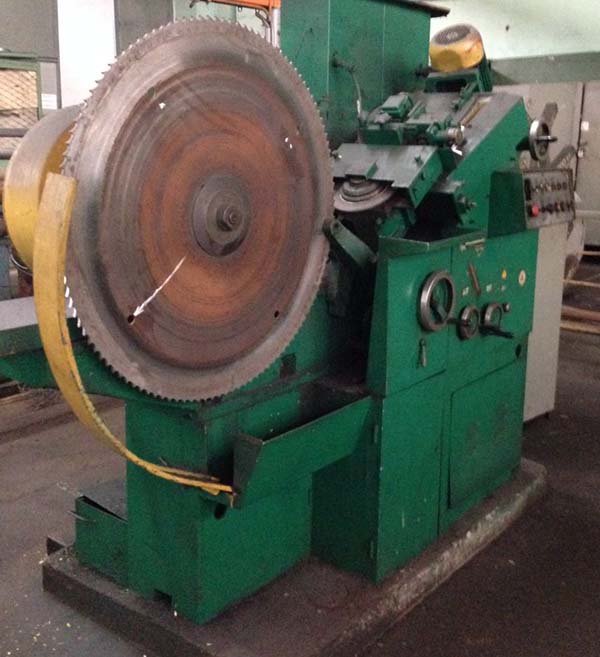

Фото заточувального верстата для дискових пилок 3д692

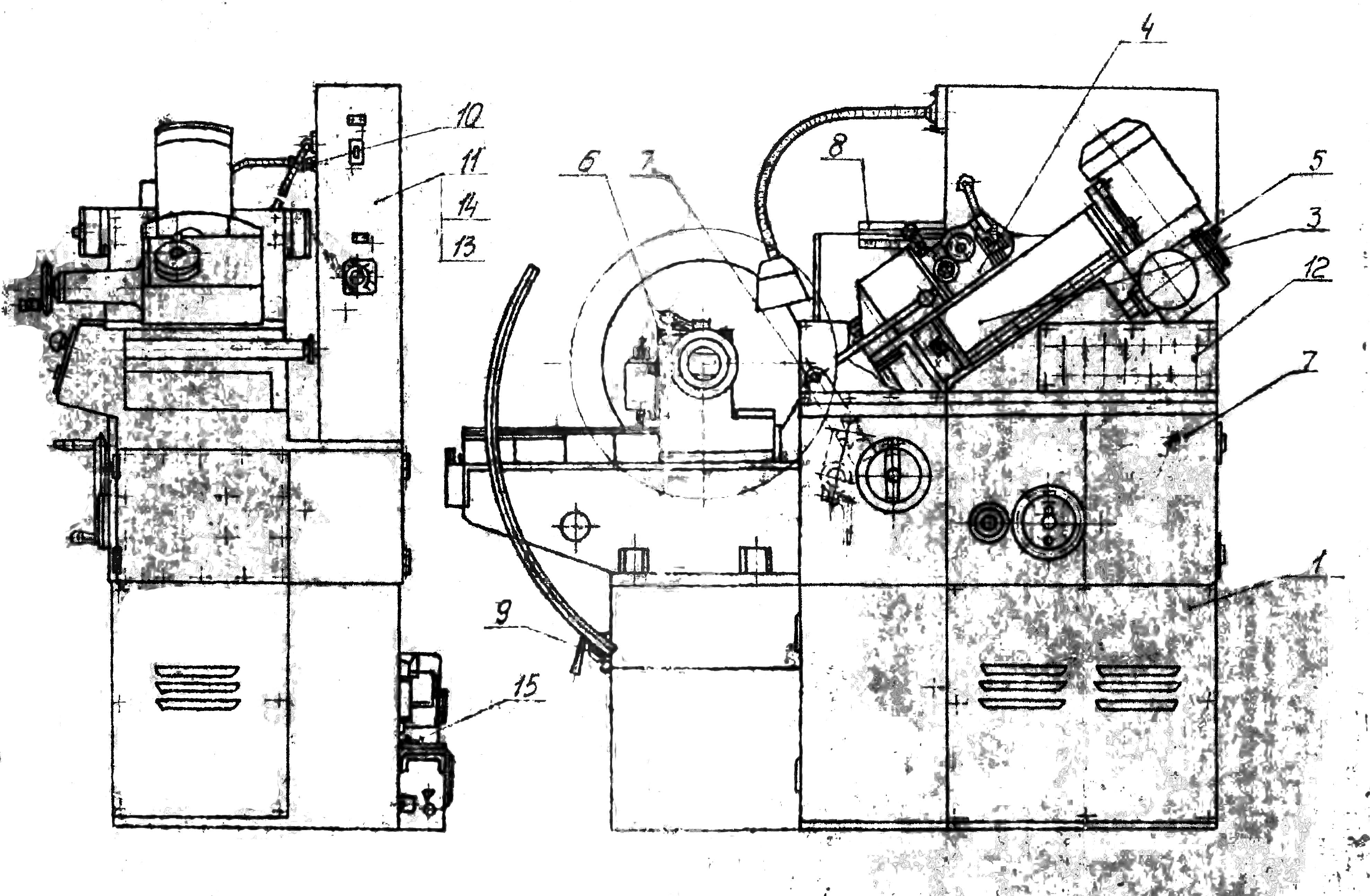

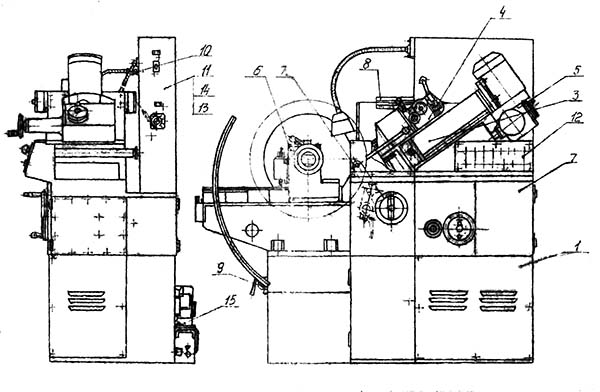

Розташування складових частинин заточувального верстата для дискових пилок 3Д692

Розташування складових частинин заточувального верстата 3д692

Розташування складових частинин заточувального верстата 3д692. Завантажити у збільшеному масштабі

Специфікація складових частинин заточувального верстата 3Д692

1. Станина - 3Д692.10.000
2. Коробка приводу – 3Д692.20.000
3. Бабка шліфвальна - 3Д692.30.000
4. Механізм виправлення - 3Д692.31.000
5. Механізм автоматичної подачі – 3Д692.32.000
6. Бабка виробу - 3Д692.40.000
7. Гальмо пили - 3Д692.41.000
8. Огорожа - 3Д692.51.000
9. Огорожа - 3Д692.52.000
10. Електроустаткування. Розташування на верстаті – 3Д692.80.000
11. Електроустаткування. Розташування на шафі - 3Д692.81.000
12. Електроустаткування. Пульт керування - 3Д692.83.000
13. Електроустаткування. Блок реле - 3Д692.84.000
14. Шафа електрична - 3Д692.85.000
15. Бак У36-692.000

Комплект приладдя - 3Д692.90.000

Пристрій для контролю зубів пилок - 3Д692.95.000

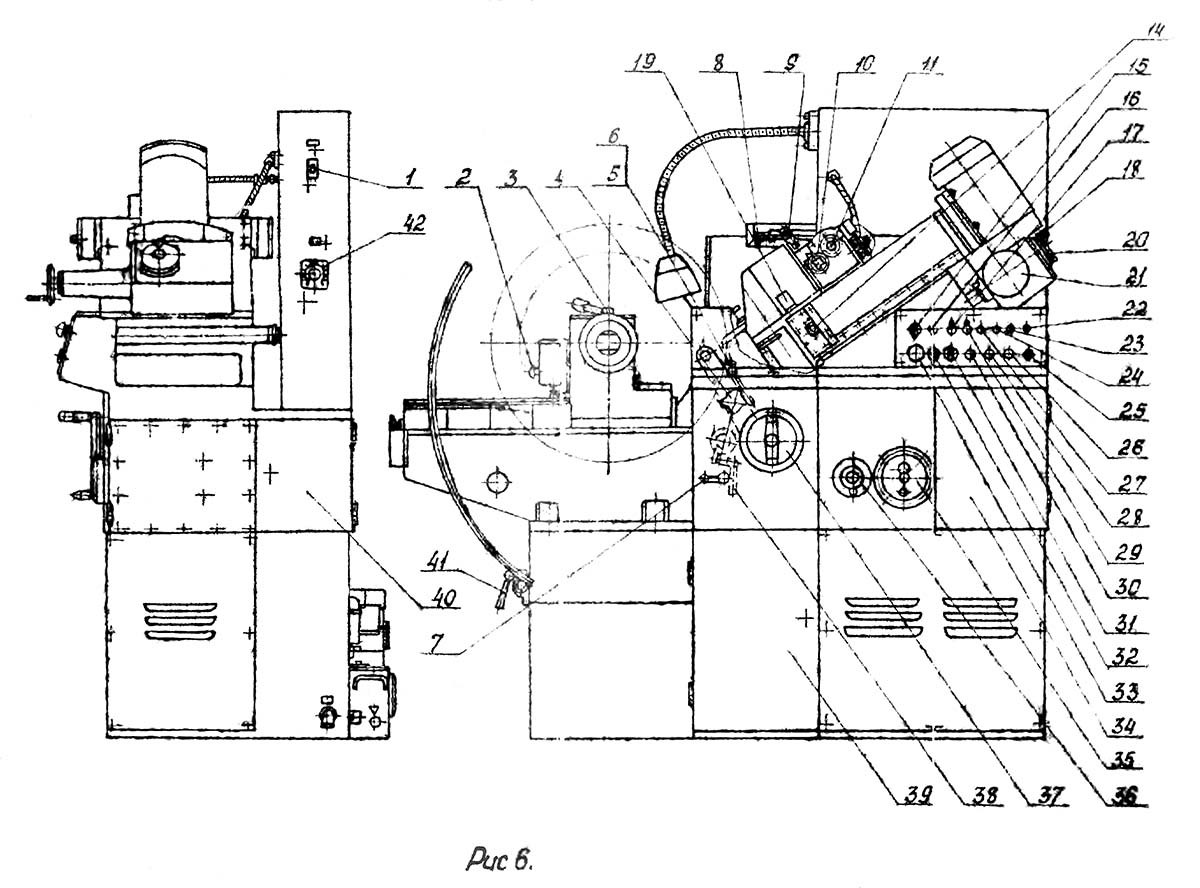

Розташування органів керування заточувальним верстатом 3Д692

Розташування органів керування заточувальним верстатом 3д692

Розташування органів керування заточувальним верстатом 3Д692. Завантажити у збільшеному масштабі

Перелік органів керування заточувального верстата 3Д692

1. Головний перемикач
2. Ручка насоса мастила направляючих та ггвинта бабки вироби
3. Рукоятка фіксації пилотримачів
4. Кнопка затискача гальма пилки
5. Гайка фіксації положення сопла охолодження
6. Кнопка фіксації повороту сопла охолодження
7. Рукоятка крана охолодження
8. Шкала установки пилки
9. Кнопка переміщення алмазу вздовж осі шліфувального круга
10. Маховик подачі алмазу на коло
11. Кнопка повороту механізму редагування
14. Квадрат переміщення шліфувального кола при обробці фасок зубів пилки
15. Перемикач напряму обертання пилки
16. Тумблер "Налагоджувальний режим - робота"
17. Тумблер охолодження
18. Кнопка фиксации лимба налаштування припуска
19. Указатель смещения шлифовального круга при обработке профиля і переходных кромок пилы
20. Лимб устанавливаемого припуска
21. Маховик подачі шлифовального круга
22. Лампа сигнальная выхаживания
23. Лампа сигнальная "Цикл"
24. Лампа сигнальная "Прорезной зуб"
25. Переключатель числа оборотів пилы при выхаживании
26. Кнопка "Стоп обертання пилы"
27. Лампа "Верстат включен"
28. Кнопка "Пуск обертання пилы"
29. Тумблер "Припуск +3 мм-припуск"
30. Кнопка "Пуск шлифовального круга"
31. Регулятор числа двойных ходов шлифовального круга
32. Тумблер правки шлифовального круга
33. Кнопка "Все стоп"
34. Дверка ниши сменных кулаков
35. Маховик установки величины переміщення шлифовальной головки
36. Маховик диференціала (доворота пилы при налаштуванні)
37. Маховик переміщення пилодержателя
38. Рукоятка крепления тормоза пилы
39. Дверка шкафа сменных кулаков і шестерен
40. Дверка ниши сменных шестерен
41. Рукоятка фиксации ограждения пилы
42. Счетчик числа зубьев между автоматичною подачей

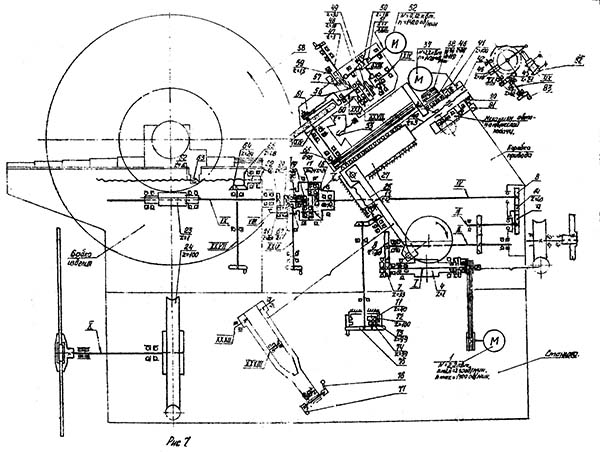

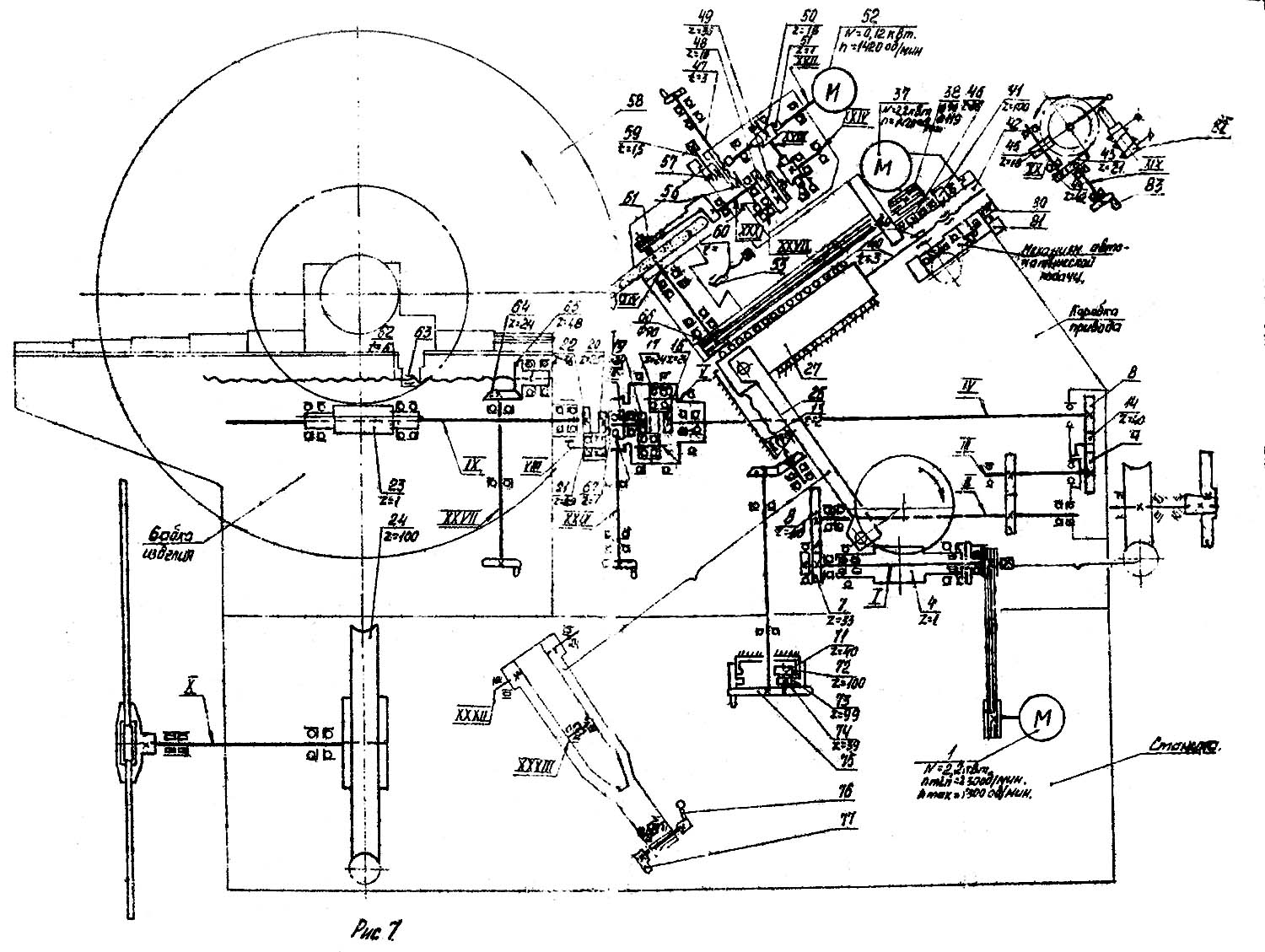

Кінематична схема заточного верстата для дисковых пил 3Д692

Кінематична схема заточного верстата 3д692

Схема кінематична заточного верстата 3Д692. Скачать в увеличенном масштабе

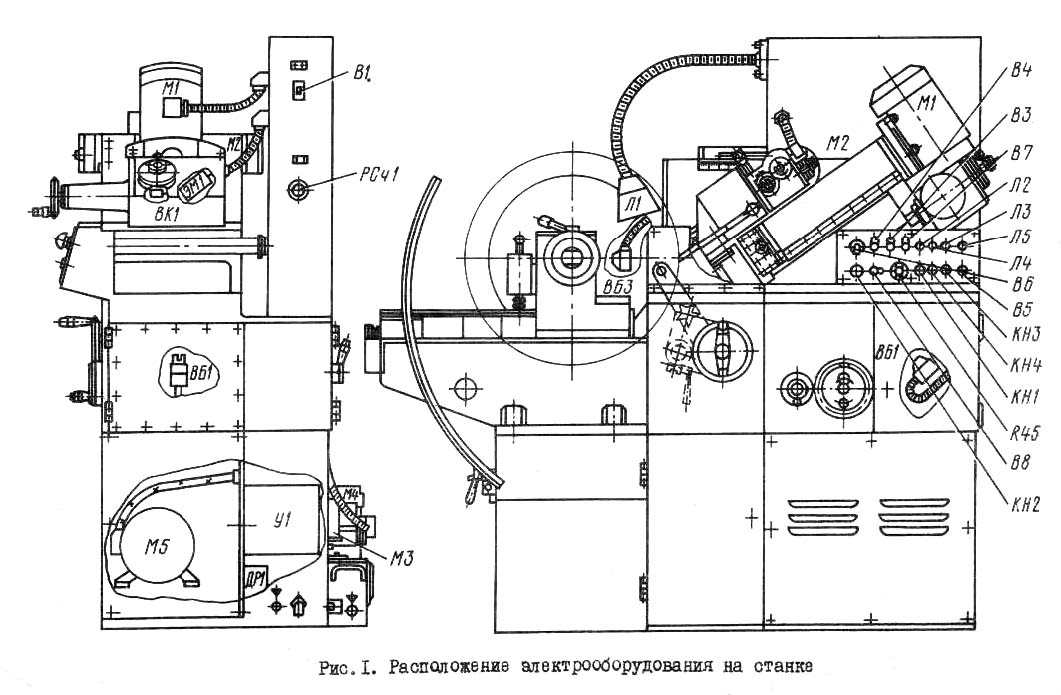

Схема схема розположення електроустаткування на заточном станке для дисковых пил 3Д692

Схема схема розположення електроустаткування на 3д692

Схема схема розположення електроустаткування на заточном станке для дисковых пил 3Д692. Скачать в увеличенном масштабе

Технічні данные і характеристики верстата 3Е642

Наименование параметра	3Д692	3Е692
Основні параметри
Класс точності по ГОСТ 8-82	П	П
Наибольшие розміри затачиваемых пил, мм	275..1430	250..1430
Наибольшее количество зубьев затачиваемых пил	56.288
Величина углов зубьев пил, (передний/ задний), град	5/3, 10/5, 15/8 20/10, 25/15	5/3, 10/5, 15/3 20/8, 20/12, 25/15
Шлифовальная бабка
Тип шлифовального круга ГОСТ 2424-83	ПП
Наибольший диаметр шлифовального круга, мм	300	300
Высота шлифовального круга, мм	6..16	6..25
Диаметр отверстия шлифовального круга (внутренний диаметр), мм	127	76
Частота обертання шпинделя шлифовального круга, об/мин	1600, 1920
Наибольшая окружная скорость шлифовального круга, м/с		30
Розміри кінця шпинделя шлифовальной бабки - диаметр х длина	32 х 40	32 х 40
Конус кінця шпинделя шлифовальной бабки	1:5	1:5
Частота двойных ходов шлифовальной головки для пил по ГОСТ 4047-82	20..130	20..130
Частота двойных ходов шлифовальной головки для пил по ГОСТ 18210-72		20..40
Величина переміщення шлифовальной головки при заточке по ГОСТ 4047-82, мм	4..20	4..20
Величина переміщення шлифовальной головки при заточке по ГОСТ 18210-72, мм		10..40
Величина установочного переміщення шлифовальной головки, мм	70	70
Величина автоматичною подачі шлифовального круга, мм	0,03	0,025
Интервал между подачами, число заточенных зубьев	1..75	1..75
Число оборотів пилы при выхаживании, оборот	1..10	1..3
Наибольшее перемещение шлифовального круга на врезание за цикл, мм	5	5
Бабка вироби
Диаметр посадочного кінця шпинделя бабки вироби, мм	32h6	32h6
Установочное перемещение бабки вироби, мм	630	680
Межі різниці висот двох сусідніх зубів, мм		0..2
Електроустаткування та привід верстата
Кількість електродвигунів на верстаті	5	6
Електродвигун приводу шпинделя шліфувального круга, кВт (об/хв)	2,2 (1420)	2,2 (2850)
Електродвигун механізму редагування, кВт (об/хв)	0,12 (1375)	0,12 (1375)
Електродвигун допоміжних рухів, кВт (об/хв)	2,2 (1500)	2,2 (3150)
Електродвигун насоса охолодження, кВт (об/хв)	0,12 (2800)	0,12 (2710)
Електродвигун настановного переміщення пили, кВт (об/хв)	-	0,37 (1400)
Електродвигун магнітного сепаратора, кВт (об/хв)	0,09 (1370)	0,12 (1375)
Сумарна потужність усіх електродвигунів, кВт	4,73	5,13
рід струму мережі живлення	50Гц, 380/220 В	50Гц, 380/220 В
Габарити та маса верстата
Розміри машини, мм	1930 х 890 х 1890	2450 х 960 х 1910
Маса верстата, кг	2450	1860 рік
