ВЗ-335 Верстат деревообробний комбінований
Схеми, опис, характеристики

Відомості про виробника деревообробного комбінованого верстата ВЗ-335

Виробник універсального заточувального верстата ВЗ-335 - Вітебський завод заточувальних верстатів Візас , заснований у 1897 році.

З 1940 року підприємство спеціалізується на випуску заточувального обладнання та на сьогоднішній день є єдиним у СНД виробником верстатів для виготовлення та заточування будь-якого різального інструменту. Продукція заводу експлуатується більш як у шістдесяти країнах світу.

Завод «ВІЗАС» виробляє також деревообробне обладнання.

ВЗ-335 Верстат деревообробний комбінований. Призначення, сфера застосування

Верстат деревообробний комбінований ВЗ-335 призначений для комплексної обробки деталей із різних сортів дерева.

Верстат ВЗ-335 має просту конструкцію: електродвигун з двоступінчастиним шківом та стругальний вал (шпиндель) з приймальним шківом з'єднані клиновим ременем. Строгальний вал (шпиндель) має дві швидкості обертання - 3000 та 4500 об/хв при перестановці клинового ременя.

З торця стругального валу кріпиться приймальний шків та дискова пилка (дискова фреза).

Машина ВЗ-335 складається із зварної основи, всередині якої розташований приводний електродвигун.

На підставі змонтований фуговально-рейсмусовий блок, на стінці якого встановлені клеми, що є базою для встановлення різних пристроїв.

Верстат ВЗ-335 виконує такі операції:

1. Стругання (фугування) по площині від 10 до 250 мм за шириною і до 3 мм за один прохід у глибину при швидкості подачі заготовки до 3,6; 5 м/хв;
2. Фугування під кутом;
3. Рейсмусування з автоматичною подачею до 3,6; 5 м/хв;
4. Стругання по ребрах (кромі) під кутом від 0 до 45 °;
5. Розпилювання вздовж і поперек волокон дошки товщиною до 80 мм під прямим кутом при швидкості подачі заготовки до 1,0 м/хв;
6. Фрезерування пазів дисковими та кінцевими фрезами глибиною до 10..120 мм;
7. Свердління глибиною до 10...120 мм;
8. Токарна обробка в центрах та на планшайбі заготовки довжиною до 630 мм, діаметром до 200 мм на планшайбі та 100 мм у центрах.
9. Обробка лобзиком (кінцевими пилками)

ВЗ-335 Загальний вигляд комбінованого верстата

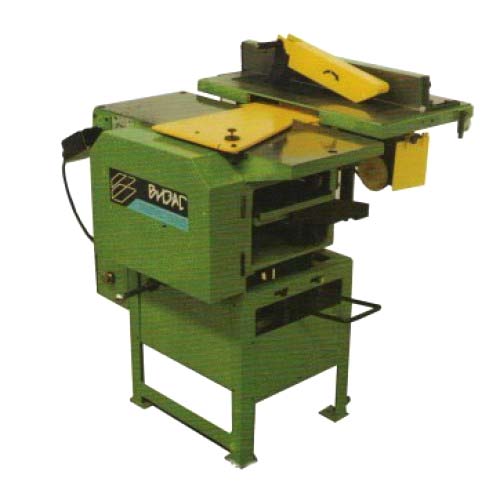

Фото комбінованого верстата ВЗ-335

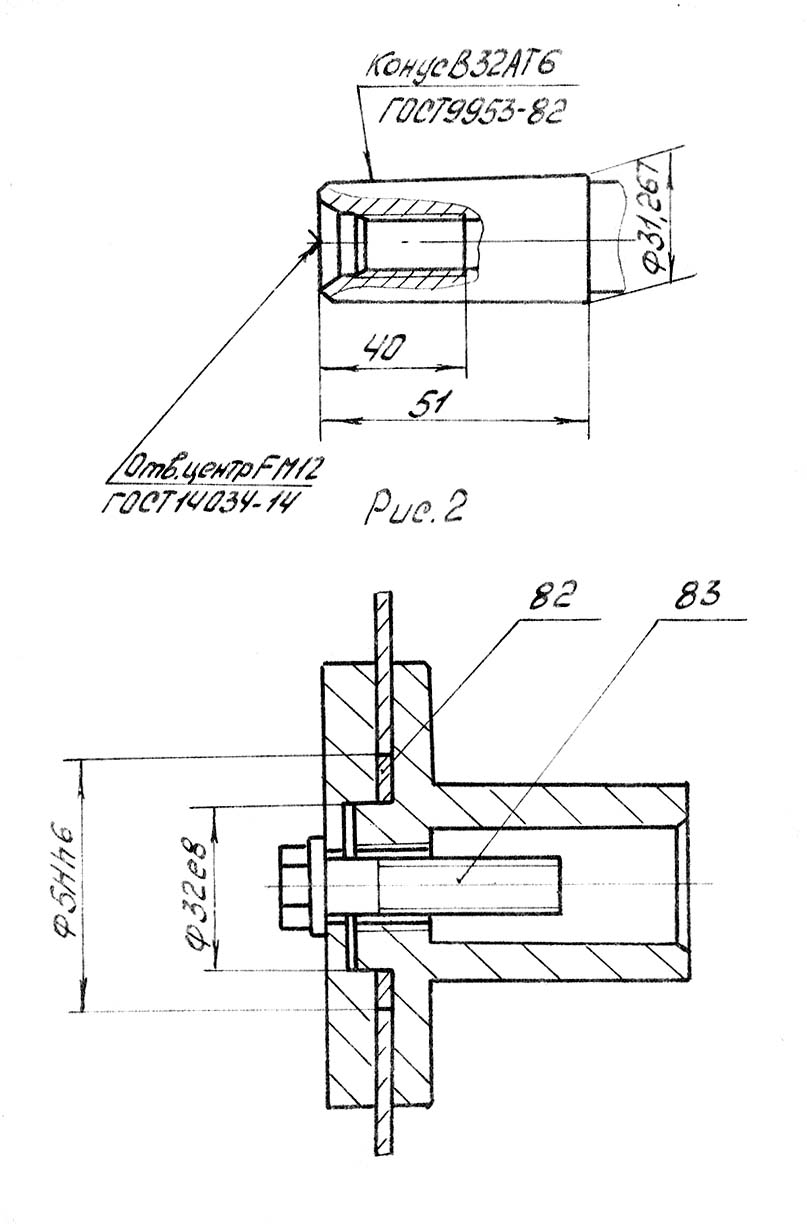

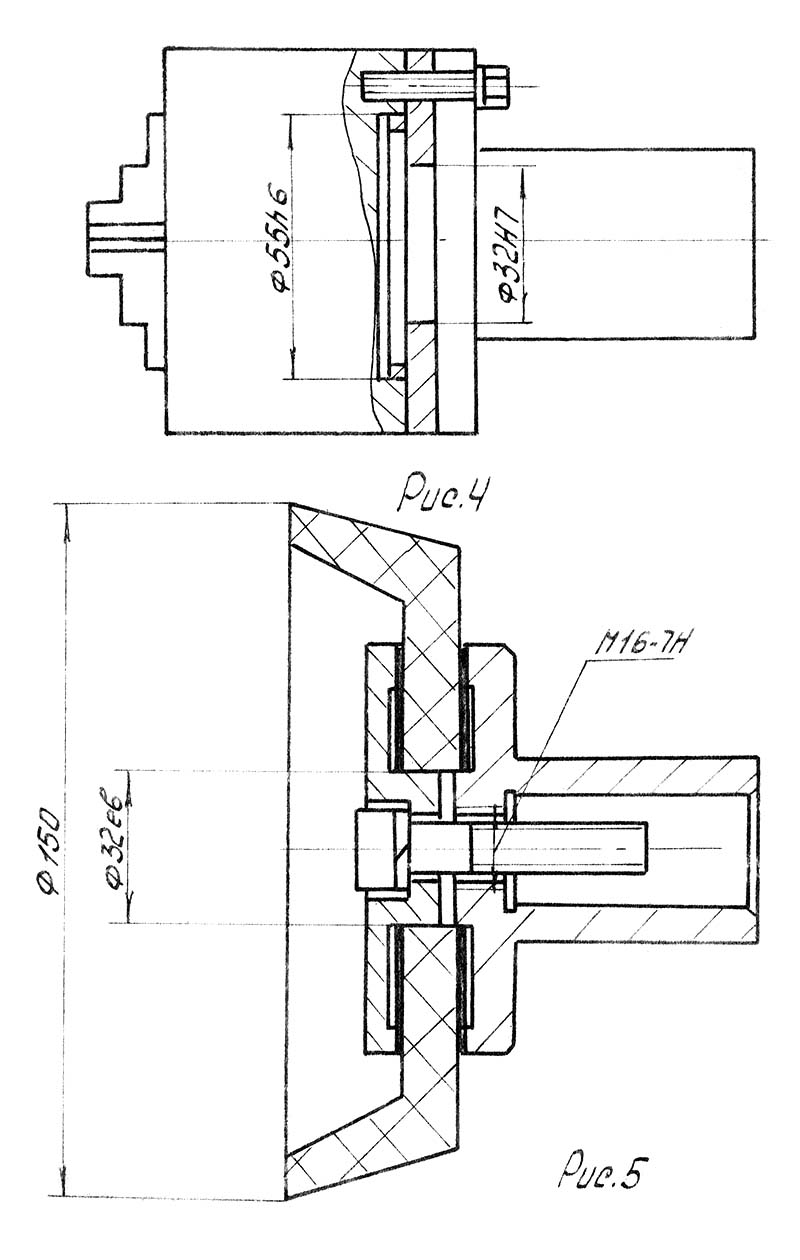

Кріплення дискової пилки та дискової фрези на кінці шпинделя

Посадкові та приєднувальні бази

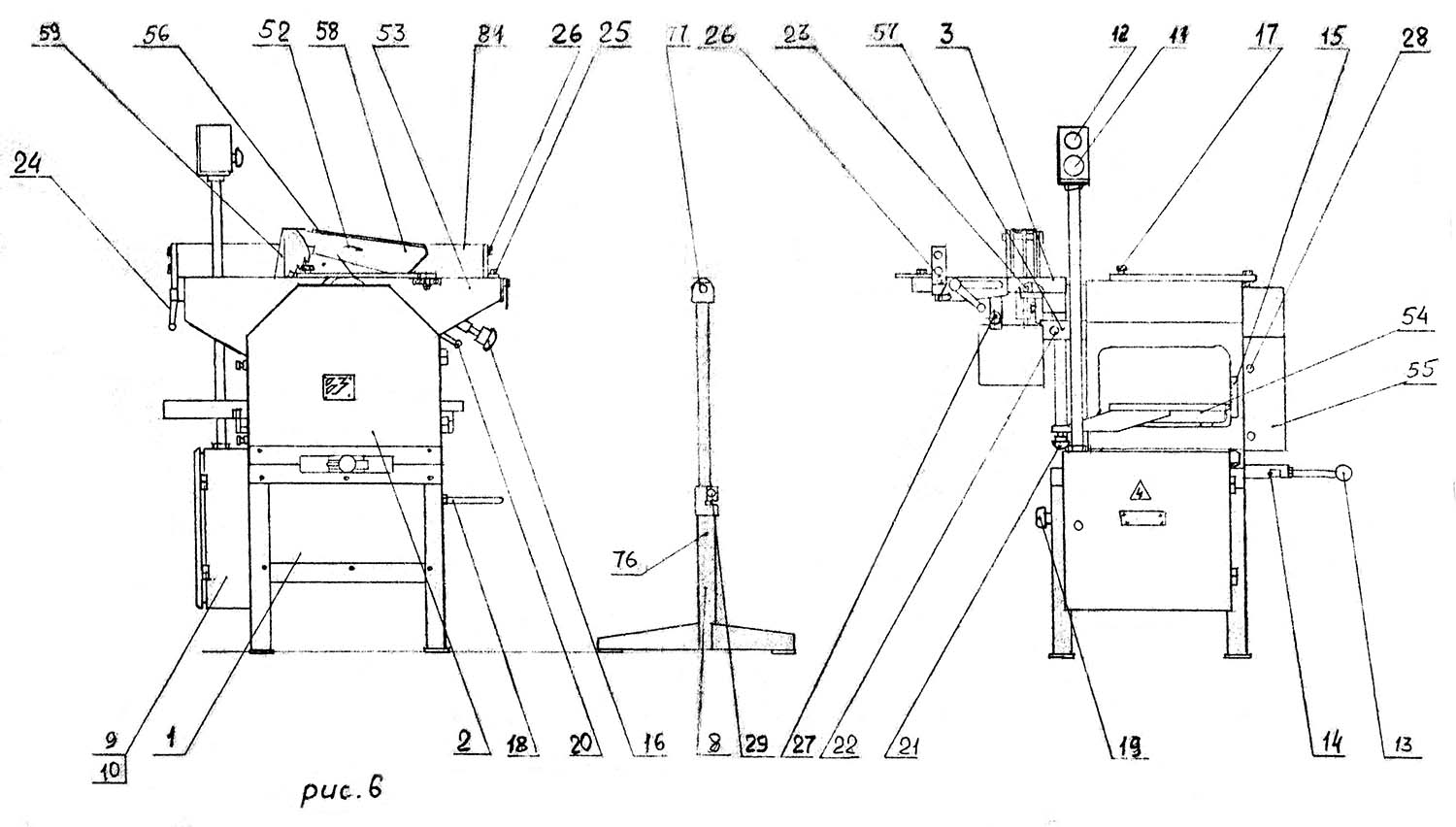

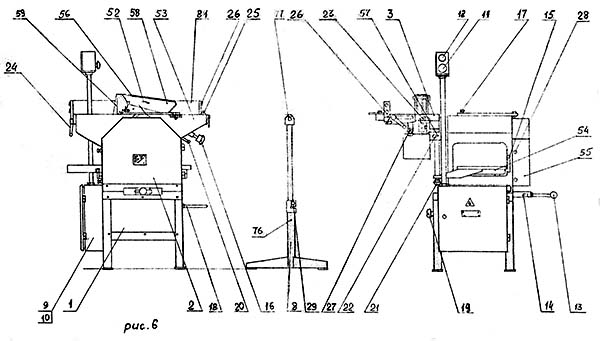

Розташування основних вузлів комбінованого верстата ВЗ-335

Розташування основних вузлів комбінованого верстата ВЗ-335. Дивитись у збільшеному масштабі

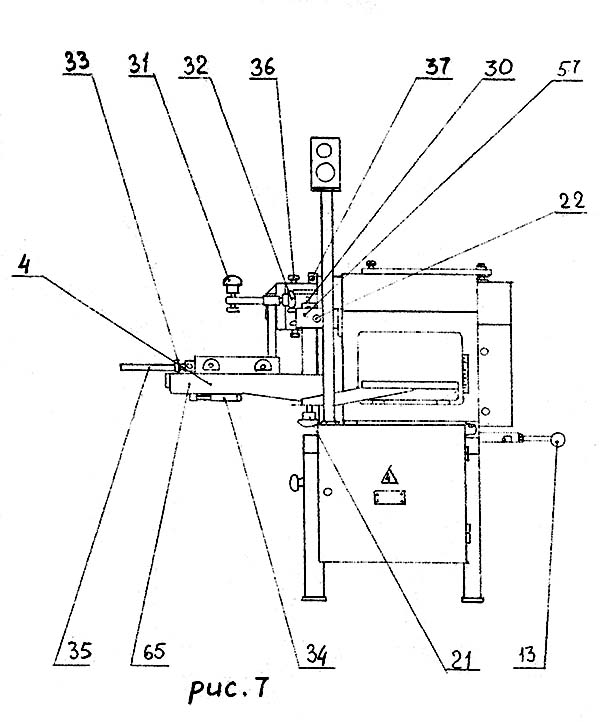

Фрезерно-свердлильний пристрій верстата ВЗ-335

Фрезерно-свердлильний пристрій комбінованого верстата ВЗ-335. Дивитись у збільшеному масштабі

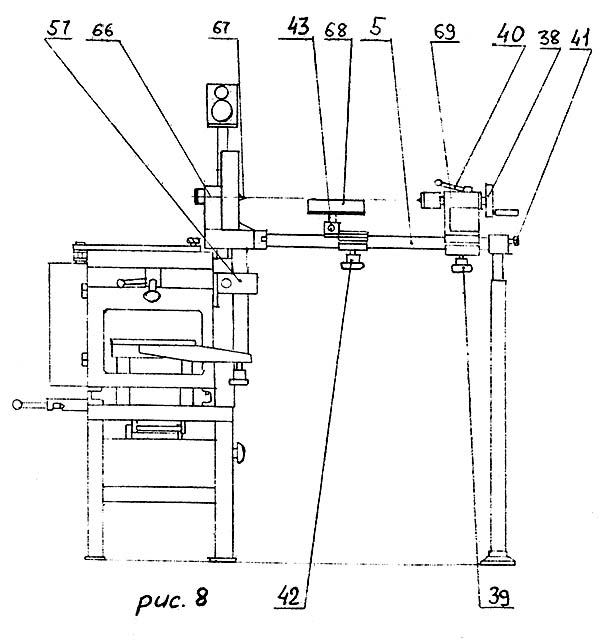

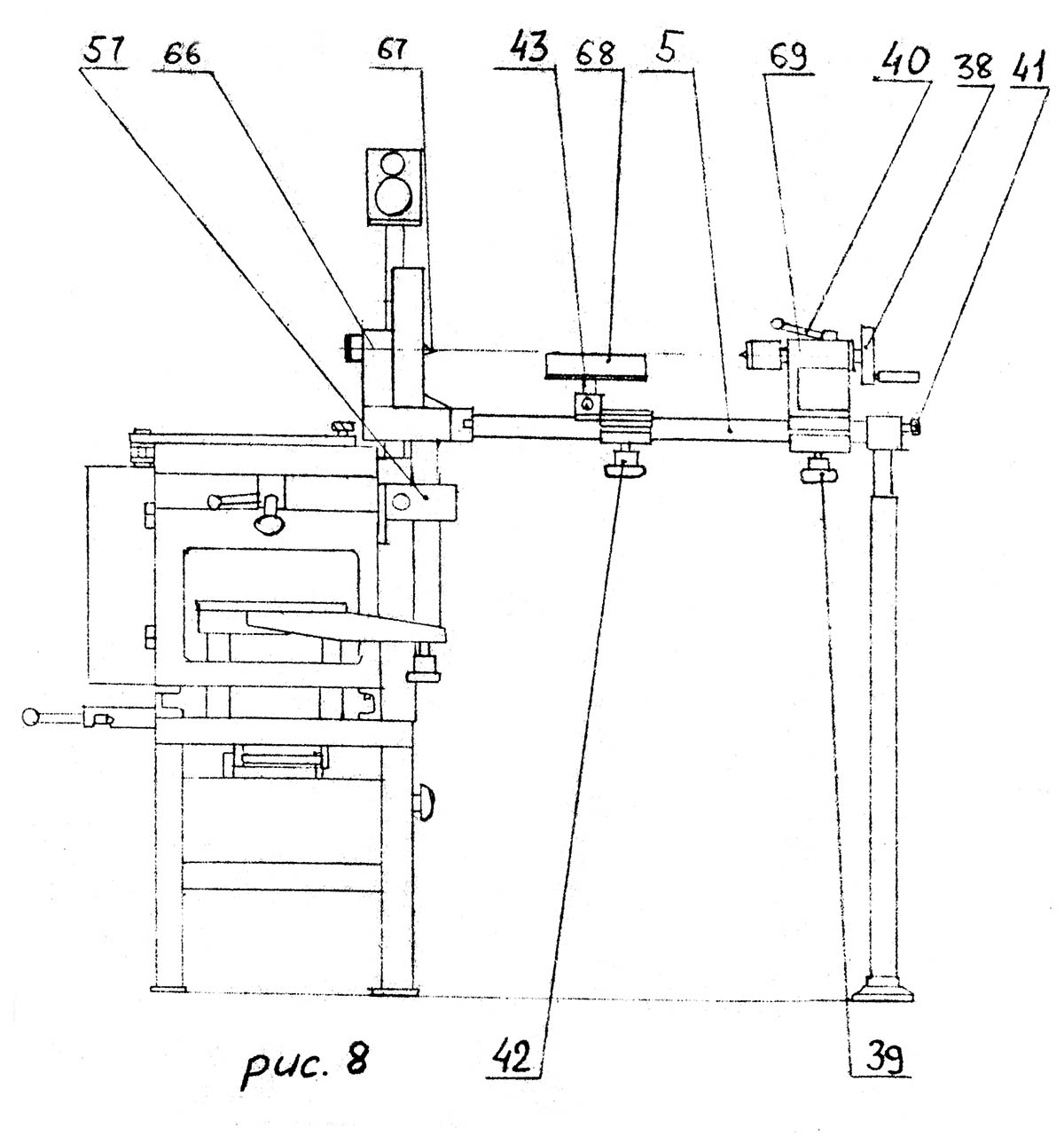

Токарний пристрій комбінованого верстата ВЗ-335

Токарний пристрій комбінованого верстата ВЗ-335. Дивитись у збільшеному масштабі

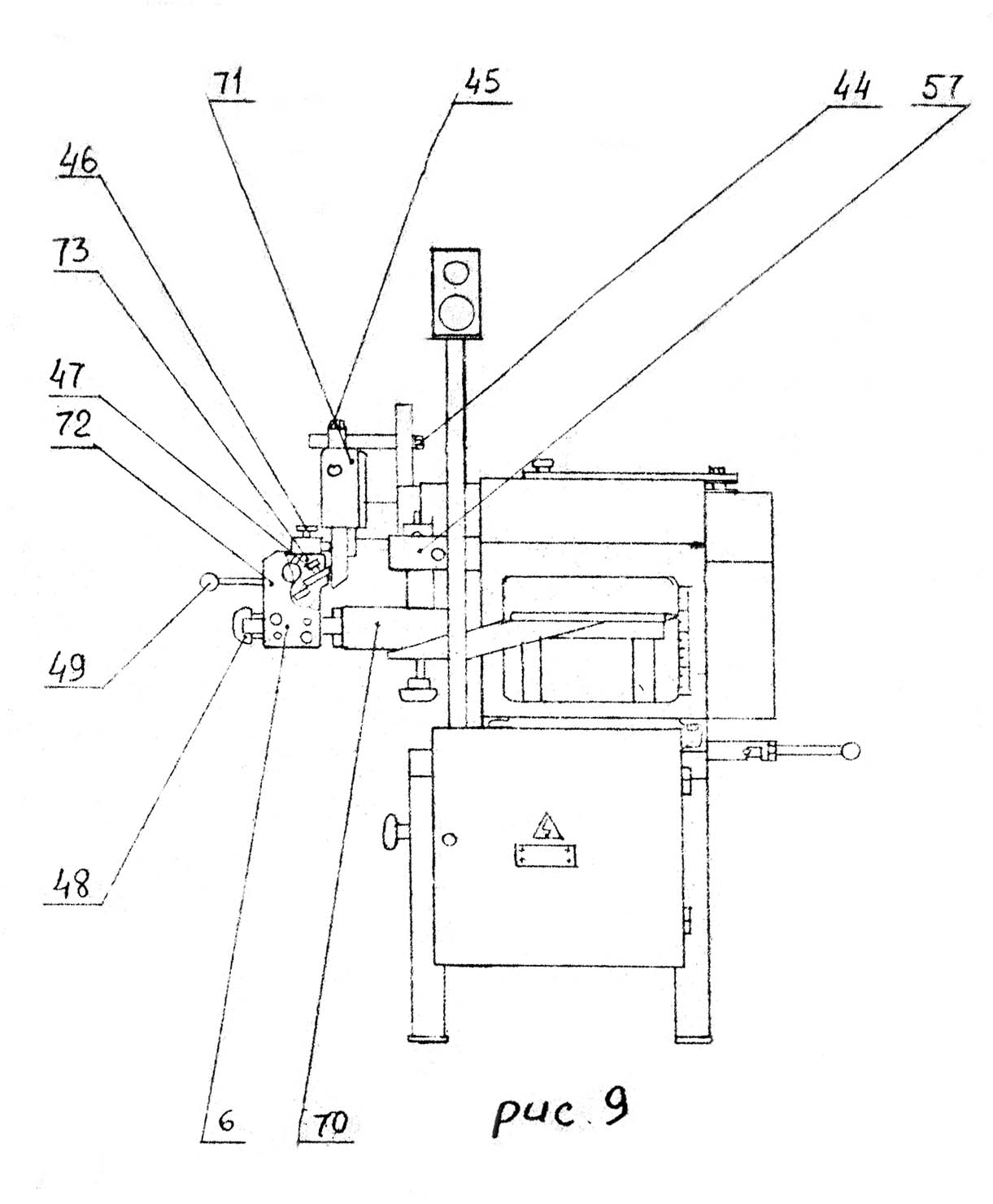

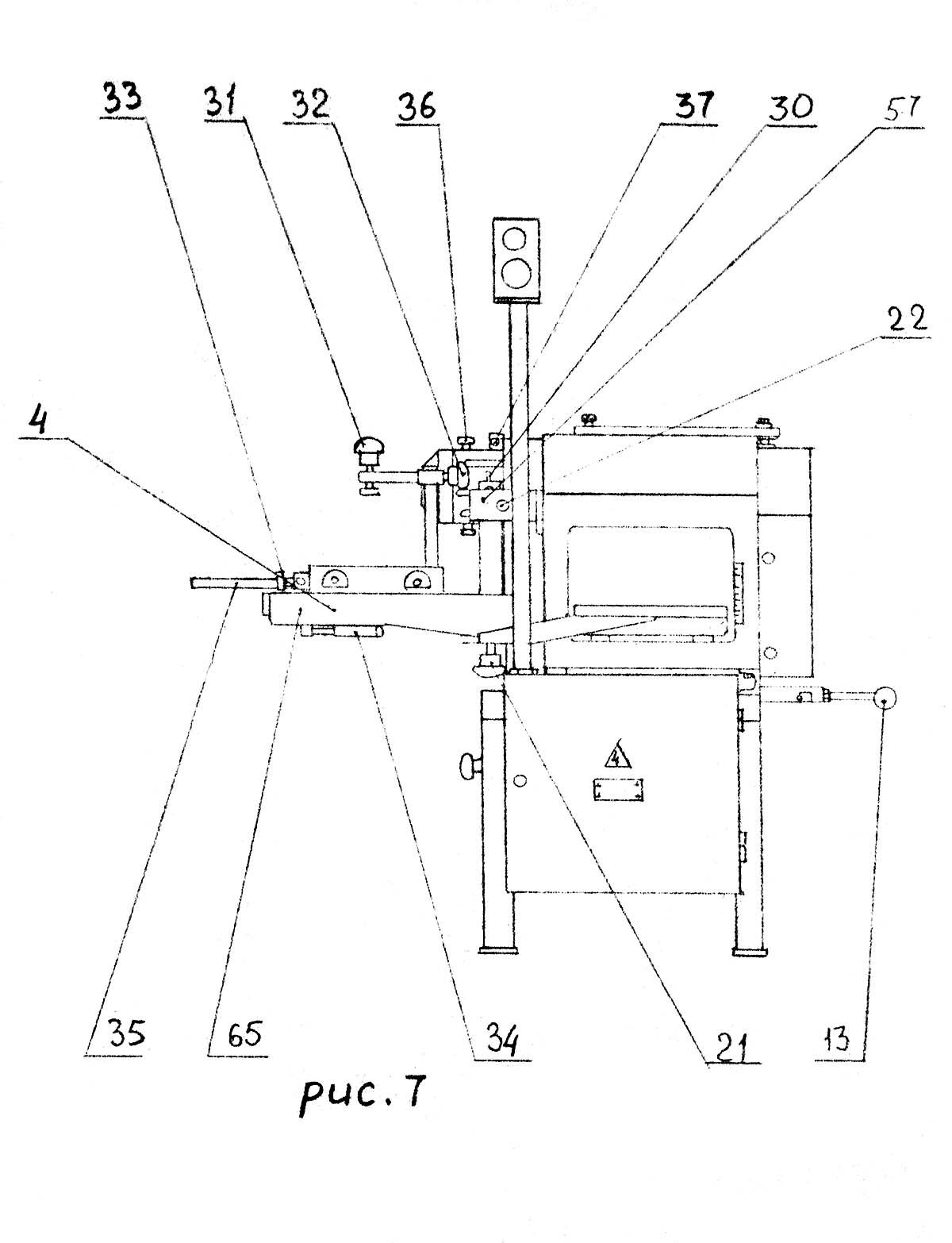

Пристрій для заточування ножів на верстаті ВЗ-335

Пристрій для заточування ножів на верстаті ВЗ-335. Дивитись у збільшеному масштабі

1. Причина
2. Фугувально-рейсмусовий блок
3. Стіл пиляльний
4. Фрезерно-свердлильний пристрій
5. Токарний пристрій
6. Пристрій для заточування фугувальних ножів
7. Лобзик
8. Підтримка
9. Електрошафа
10. Електроустаткування
11. Кнопка "Стоп"
12. Кнопка "Пуск"
13. Рукоятка переміщення рейсмусового столу
14. Перемикачоль механізму підйому рейсмусового столу
15. Механізм відліку переміщення рейсмусового столу
16. Механізм регулювання подачі при фугуванні
17. Гвинт фіксації огорожі фугувального валу
18. Рукоятка натягу ременя
19. Маховик фіксації підмоторної плити електродвигуна
20. Рукоятки фіксації переднього фугувального столу
21. Маховик налаштування знімних пристроїв з рейсмусовим столом
22. Болти затискача клемних корпусів
23. Болт фіксації повороту пильного столу
24. Рукоятка фиксации переміщення линейки
25. Болт фиксации переміщення линейки
26. Болт фиксации наклона линейки
27. Болт фиксации ограждения пилы
28. Винт фиксации ограждения механізма подачі (S=5)
29. Болт фиксации высоты установки роликовой опори
30. Рукоятка фиксации приспособления в клеммах
31. Рукоятка фиксации заготовки в сверлильном приспособлении
32. Рукоятка фиксации высоты прижима
33. Рукоятка фиксации ограничителей-упоров
34. Рукоятка продольного переміщення стола
35. Рукоятка поперечного переміщення стола
36. Рукоятка ограничения ходу ограждения
37. Винт фиксации ограждения на станке
38. Маховик осьового переміщення заднего центра
39. Рукоятка фиксации задньої бабки
40. Зажим пиноли задньої бабки
41. Винт фиксации опори
42. Рукоятка фиксации продольного переміщення подручника
43. Винт фиксации вертикального переміщення подручника
44. Гайка фиксации ограждения в вертикальном направлении
45. Болт фиксации ограждения в продольном направлении
46. Винт фиксации алмаза в ползуне
47. Винт крепленияа
48. Маховик поперечної подачі при заточке
49. Рукоятка продольного переміщення ползуна з затачиваемым ножом
50. Гайка фиксации лобзиковой пилы
51. Установочная шайба

100. Вводной выключатель
101. Винт замка вводного выключателя

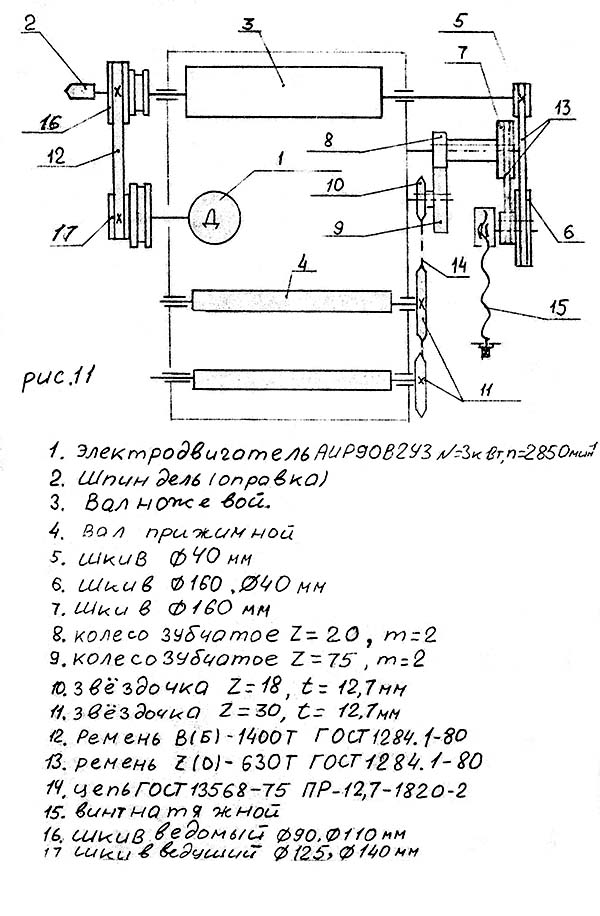

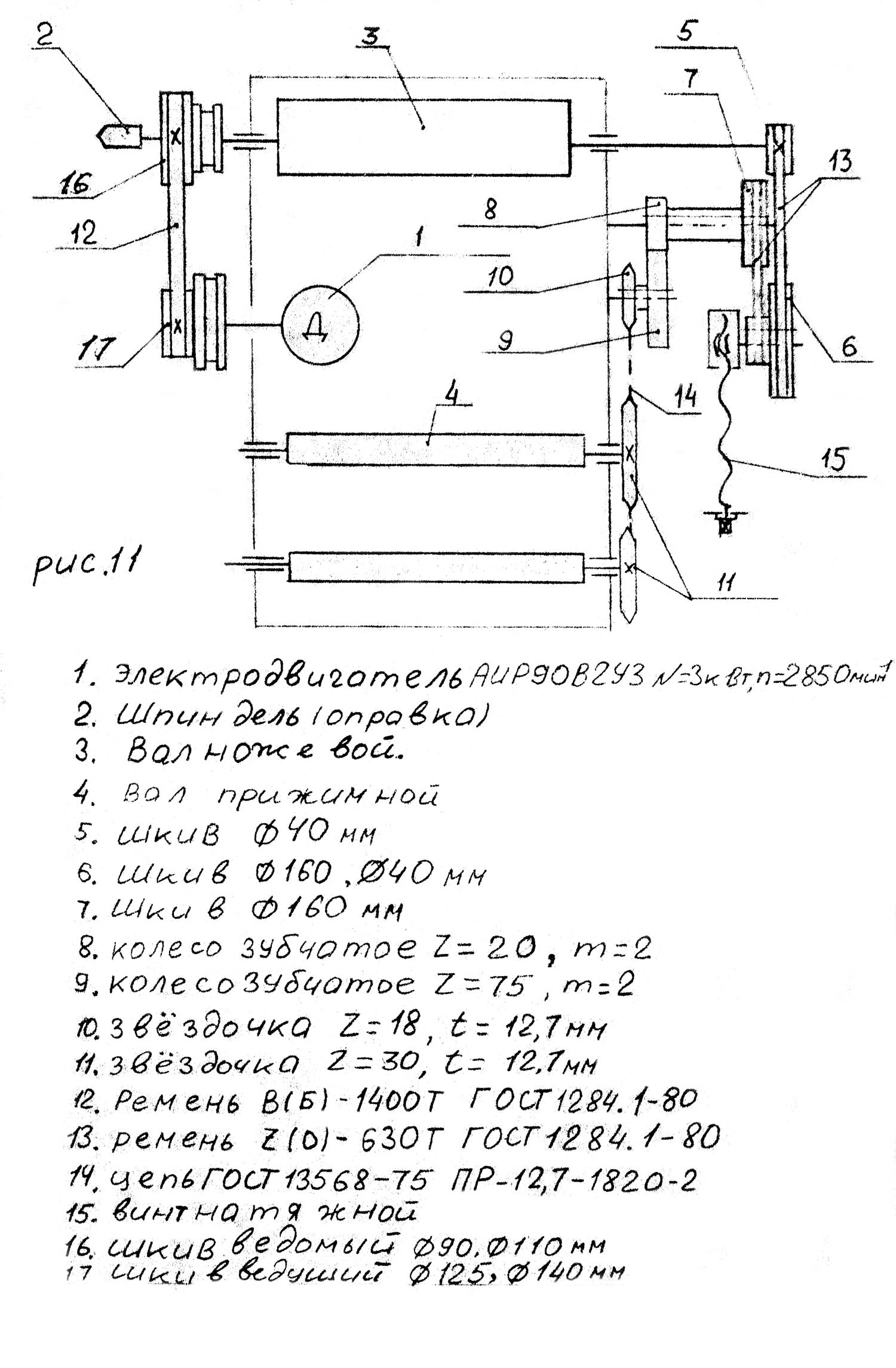

Кінематична схема комбинированного верстата ВЗ-335

Кінематична схема комбинированного верстата ВЗ-335

Кінематична схема комбинированного верстата ВЗ-335. Дивитись у збільшеному масштабі

Подготовительные операции

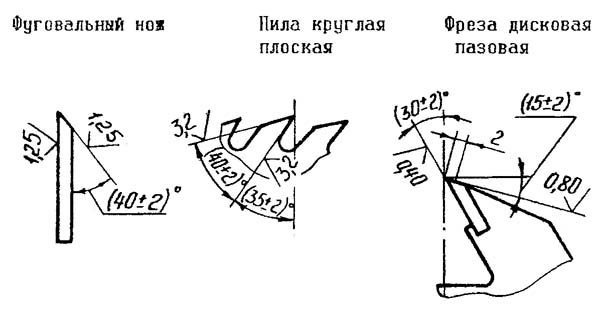

Углы заточки дереворежущего инструмента

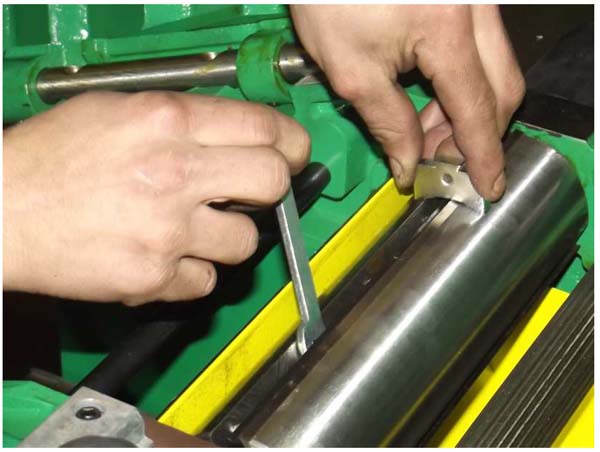

Регулювання ножей в строгальном барабане верстата ВЗ-335

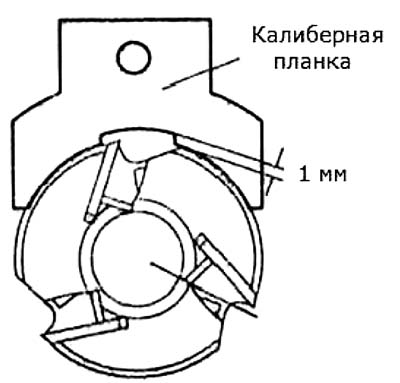

Планка для калибровки ножей в строгальном барабане

Ножи необходимо устанавливать так, чтобы они выступали на 1 мм за габарити ножевого вала. При установці контролировать равномерную выставку ножей по всей длине вала.

Затяжку болтов, удерживающих ножи, начинать от середины клина, выставку ножей произвести по калиберной планке. Перед началом роботи обязательно проверить надежность крепления ножей. Включив фугувальне пристрій, убедиться в нормальной его работе. Необходимо следить за работой підшибників ножевого вала. В случае повышения температуры необходимо заменить підшипники.

Електроустаткування деревообрабатывающего комбинированного верстата ВЗ-335

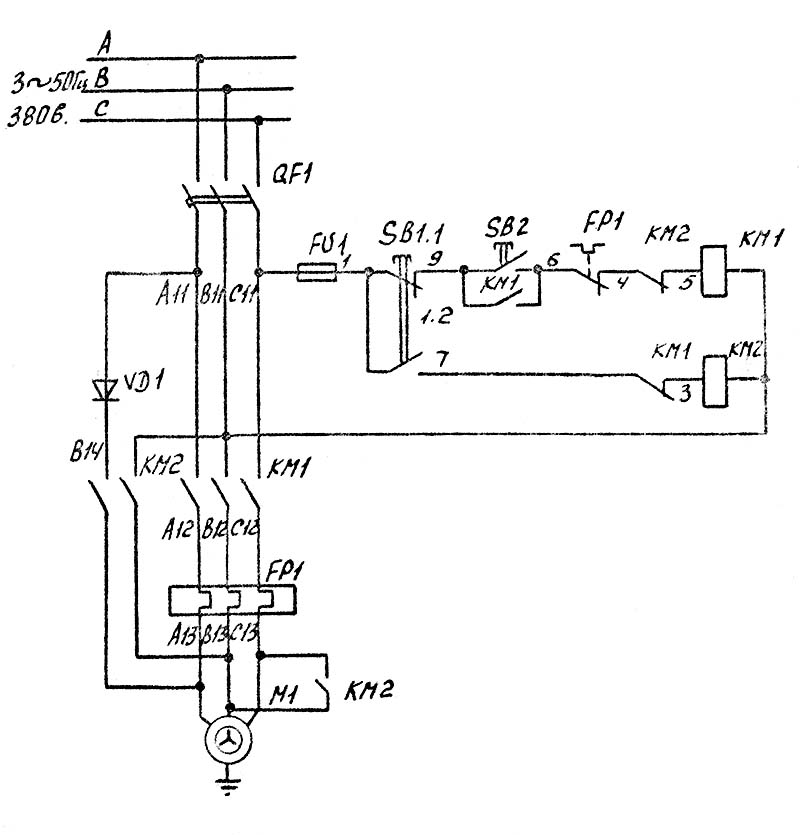

Електрична схема верстата ВЗ-335

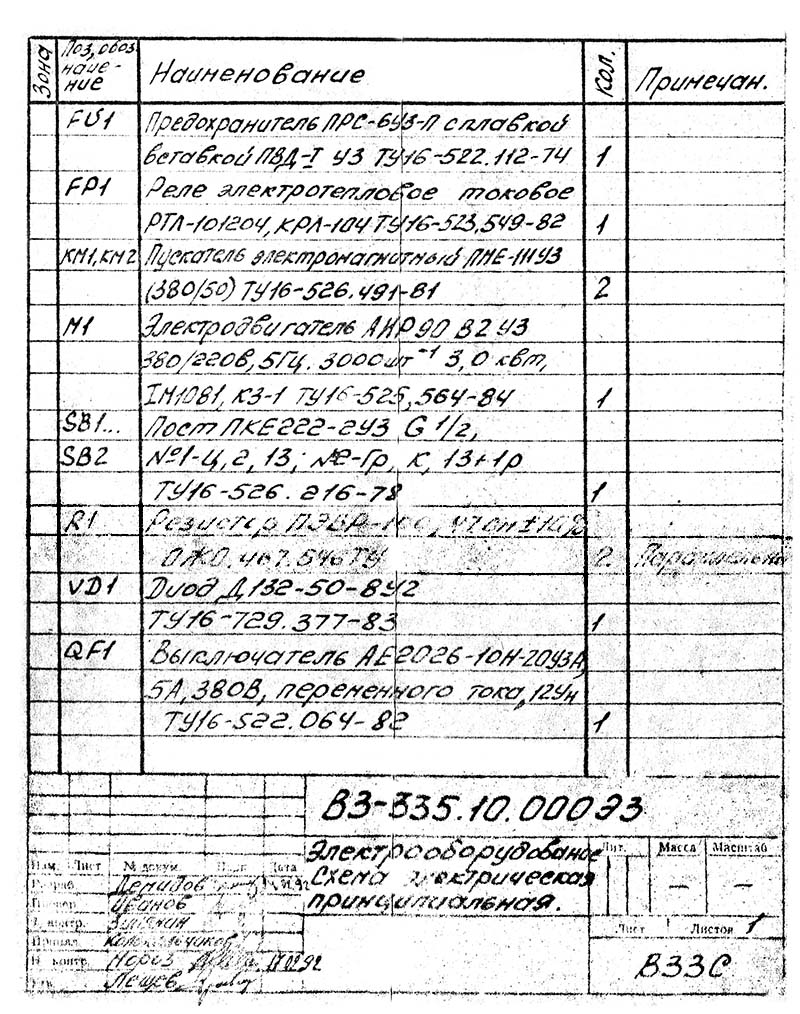

Список елементів комбинированного верстата ВЗ-335

Технічні характеристики комбинированного верстата ВЗ-335

Наименование параметра	СУБД-4	ВЗ-335
Пиление дисковий пилкою
Длина заготовки при пилении, мм		0..4000
Ширина заготовки при пилении, мм		5..300
Диапазон глубины пропила, мм	55	80
Вертикальное перемещение пильного стола, мм		80
Наибольший диаметр пильного диска, мм	Ø200	Ø200..Ø315
Посадочный диаметр пилы, мм	32	32, 50
Частота обертання пилы, об/мин	28100, 4500	3000, 4500
Розміри рабочей поверхности пильного стола, мм	720 х 170	750 х 400
