БДС-4 Верстат деревообрабатывающий комбинированный
Схеми, опис, характеристики

Відомості про виробника деревообрабатывающего комбинированного верстата БДС-4

Производитель універсального заточного верстата БДС-4 - Витебский завод заточных верстатів Визас, основанный в 1897 году.

С 1940 года предприятие специализируется на выпуске заточного оборудования і на сегодняшний день является единственным в СНГ производителем верстатів для изготовления і заточки любого режущего инструмента. Продукция завода експлуатируется более чем в шестидесяти странах мира.

Завод «ВИЗАС» производит, также, деревообробне обладнання.

БДС-4 Верстат деревообрабатывающий комбинированный. Назначение, область применения

Полупромышленный 3-х операционный комбинированный деревообрабатывающий верстат БДС-4 предназначен для комплексной обробки деталей из различных сортов дерева.

Деревообрабатывающий верстат БДС-4 имеет простую конструкцию: електродвигатель з двухступенчатым шкивом і строгальный вал (шпиндель) з приемным шкивом соединены клиновым ремнем. Строгальный вал (шпиндель) имеет две скорости обертання - 2400 і 4000 об/мин при перестановке клинового ремня.

В торце строгального вала крепится приемный шкив і дискова пила (дискова фреза).

Верстат БДС-4 выполняет наступні операции:

1. Строгание (фугование) по плоскости до 200 мм по ширине і до 3 мм в глубину за один проход при скорости подачі заготовки до 2 м/мин. Скорость обертання ножевого вала - 4000 об/мин;
2. Строгание по ребрам (кромке) под углом от 0 до 45°;
3. Распиловку вдоль і поперек волокон доски толщиной до 50 мм при скорости подачі заготовки до 1,0 м/мин. Скорость обертання дисковий пилы 2400 об/мин;
4. Фрезерование дисковий фрезой глубиной до 16 мм при скорости подачі заготовки до 2 м/мин;
5. Заточку инструмента шлифовальным кругом.

Cклад комбинированного верстата БДС-4

Верстат БДС-4 состоит из станины, на которой установлен в підшипниках качения главный вал (шпиндель), являющийся ножевым валом.

На валу консольно установлен шкив, на который через клиноременную передачу передається вращение от електродвигуна. Шкив електродвигуна - двухступенчатыый, обеспечивает две скорости обертання 2400 і 4000 об/мин. Скорость обертання шпинделя выбирается переброской клинового ремня на шкиве електродвигуна. Скрость 2400 об/мин лучше подходит для роботи з дисковий пилкою, скорость 4000 об/мин подходит для строгания.

На станине установлены строгальные столы з ограждением ножевого вала і пильный стол. Столы имеют регулировку по высоте.

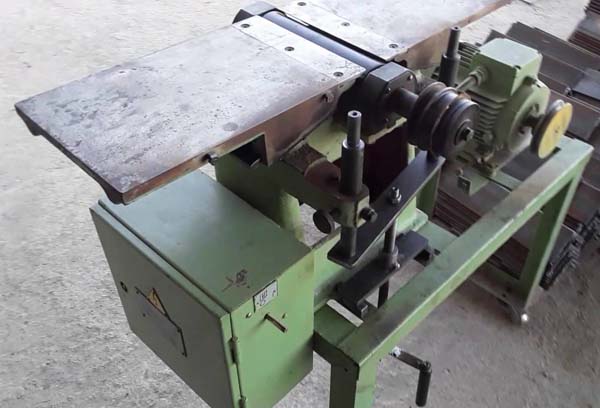

БДС-4 Загальний вигляд комбинированного верстата

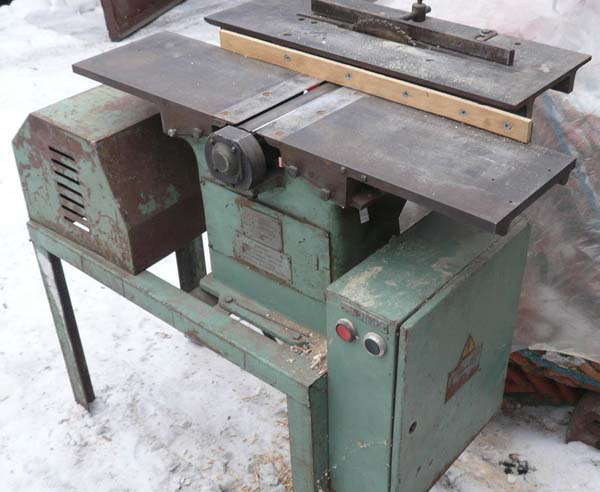

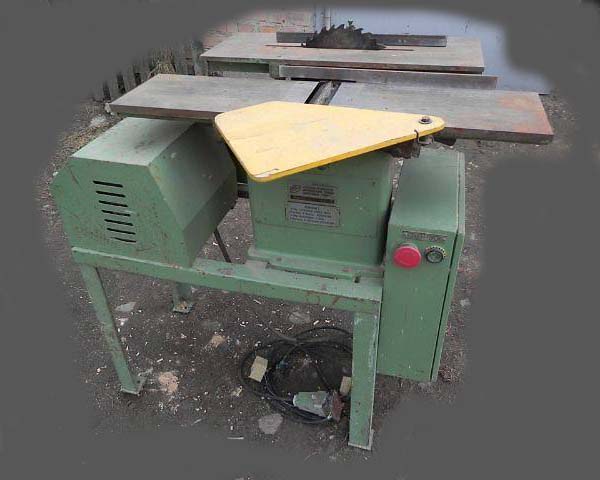

Фото комбинированного верстата БДС-4

Фото комбинированного верстата БДС-4

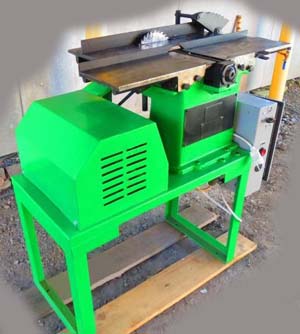

Фото комбинированного верстата БДС-4

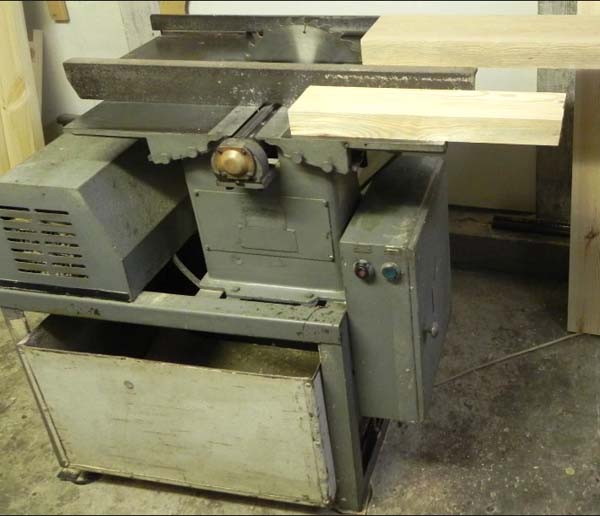

Фото комбинированного верстата БДС-4

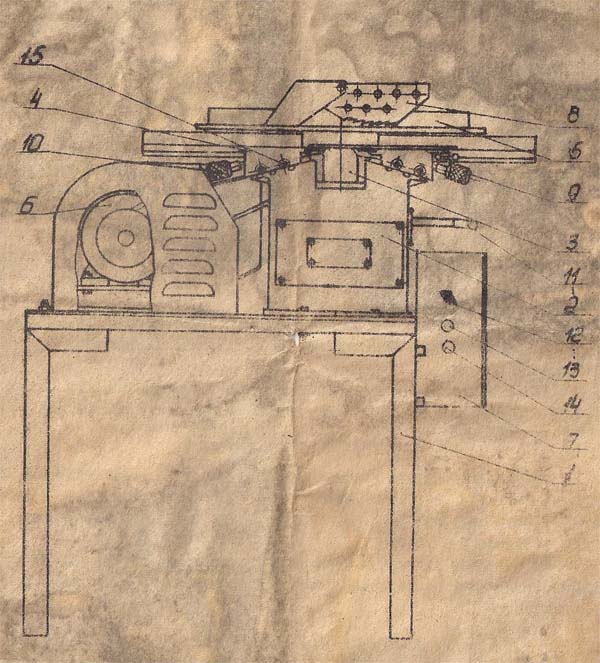

Розташування складових частин і органів керування верстатом БДС-4

1. Опорные ножки верстата
2. Станина
3. Подшипник ножевого вала
4. Строгальный стол приемный
5. Упорная планка
6. Електродвигун
7. Электрошкаф
8. Захист дисковий пилы
9. Ручка регулировки высоты подающего строгального стола
10. Ручка регулировки высоты приемного строгального стола
12. Выключатель сети 220 В
13. Кнопка Пуск
14. Кнопка Стоп
15. Винты зажиму положения строгального стола

Подготовительные операции

Углы заточки дереворежущего инструмента

Регулювання ножей в строгальном барабане верстата БДС-4

Планка для калибровки ножей в строгальном барабане верстата БДС-4

Ножи необходимо устанавливать так, чтобы они выступали на 1 мм за габарити ножевого вала. При установці контролировать равномерную выставку ножей по всей длине вала.

Затяжку болтов, удерживающих ножи, начинать от середины клина, выставку ножей произвести по калиберной планке. Перед началом роботи обязательно проверить надежность крепления ножей. Включив фугувальне пристрій, убедиться в нормальной его работе. Необходимо следить за работой підшибників ножевого вала. В случае повышения температуры необходимо заменить підшипники.

Електроустаткування деревообрабатывающего комбинированного верстата БДС-4

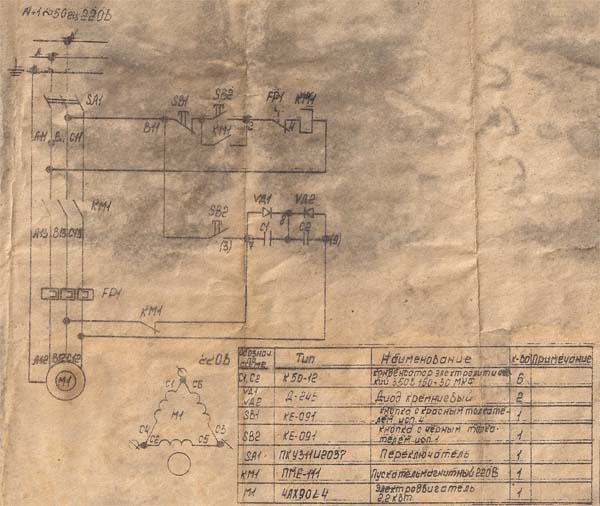

Електрична схема верстата БДС-4 на 220 В

Верстат деревообрабатывающий БДС-4. Відеоролик

Технічні характеристики комбинированного верстата БДС-4

Наименование параметра	БДС-4	БДС-5	ВЗ-335
Пиление дисковий пилкою
Диапазон глубины пропила, мм	50	50	80
Наибольший диаметр пильного диска, мм	Ø250	Ø250	Ø250..Ø315
Посадочный диаметр пилы, мм			32, 50
Частота обертання пилы, об/мин	2400, 4000	3000, 4500	3000, 4500
Розміри рабочей поверхности пильного стола, мм
Розміри торцевой каретки, мм
Ход торцевой каретки, мм
