5В830 Верстат зубошлифовальный універсальний напівавтомат
схеми, опис, характеристики

Відомості про виробника зубошлифовального верстата 5В830

Производитель вертикального зубошлифовального верстата 5В830 Егорьевский станкостроительный завод Комсомолец, основанный в 1930 году.

Завод за время своего существования выпустил свыше 60 моделей: зубофрезерных, зубодолбежных, зубошлифовальных, зубозакругляющих і других зубообрабатывающих верстатів.

5В830 Верстат зубошлифовальный універсальний напівавтомат з цикловым программным керуванням підвищеної точності. Назначение і область применения

Зубошлифовальный верстат 5В830 предназначен для шлифования прямозубых і косозубых цилиндрических колес в серийном і крупносерийном производстве.

Шлифование производится абразивным червяком методом обкатки при непрерывном делении.

Принцип роботи і особливості конструкції верстата

Витки червяка имеют в осевом сечении форму прямобочной производящей рейки з шагом, равным окружному шагу шлифуемого колеса.

Окончательное профилирование винтовой поверхности верстата — многониточными стальными накатниками или алмазными резцами.

Верстат особенно еффективен при шлифовании мелкомодульных колес, так как зубчасті колеса модулем менее 0,8 можно шлифовать без предварительного нарізання зубьев.

Отличительными особенностями верстата є наличие електрической связи в ланцюги деления, осуществляемой двумя синхронными електродвигунами, і отсутствие в ланцюги деления диференціала. Это упрощает конструкцию верстата і повышает надежность і долговечность его роботи.

На станке установлено ограждение, изолирующее робочого от попадания брызг охлаждающей жидкости, образующихся при шлифовании.

Для вытяжки і очистки отсасываемых паров охлаждающей жидкости имеется вытяжной вентилятор з набором сетчатых фильтров.

Для встраивания в автоматическую линию верстат не приспособлен.

Верстат работает по замкнутому напівавтоматическому циклу і обеспечивает стабильность геометрических размеров шлифуемых зубчатых колес.

Верстат выполнен по классу точності В в соответствии з нормами точності по ГОСТ 13086—67 «Верстати зубошлифовальные для цилиндрических колес, работающие абразивным червяком. Нормы точності». Шероховатость обработанной поверхности V8 по ГОСТ 2789—59.

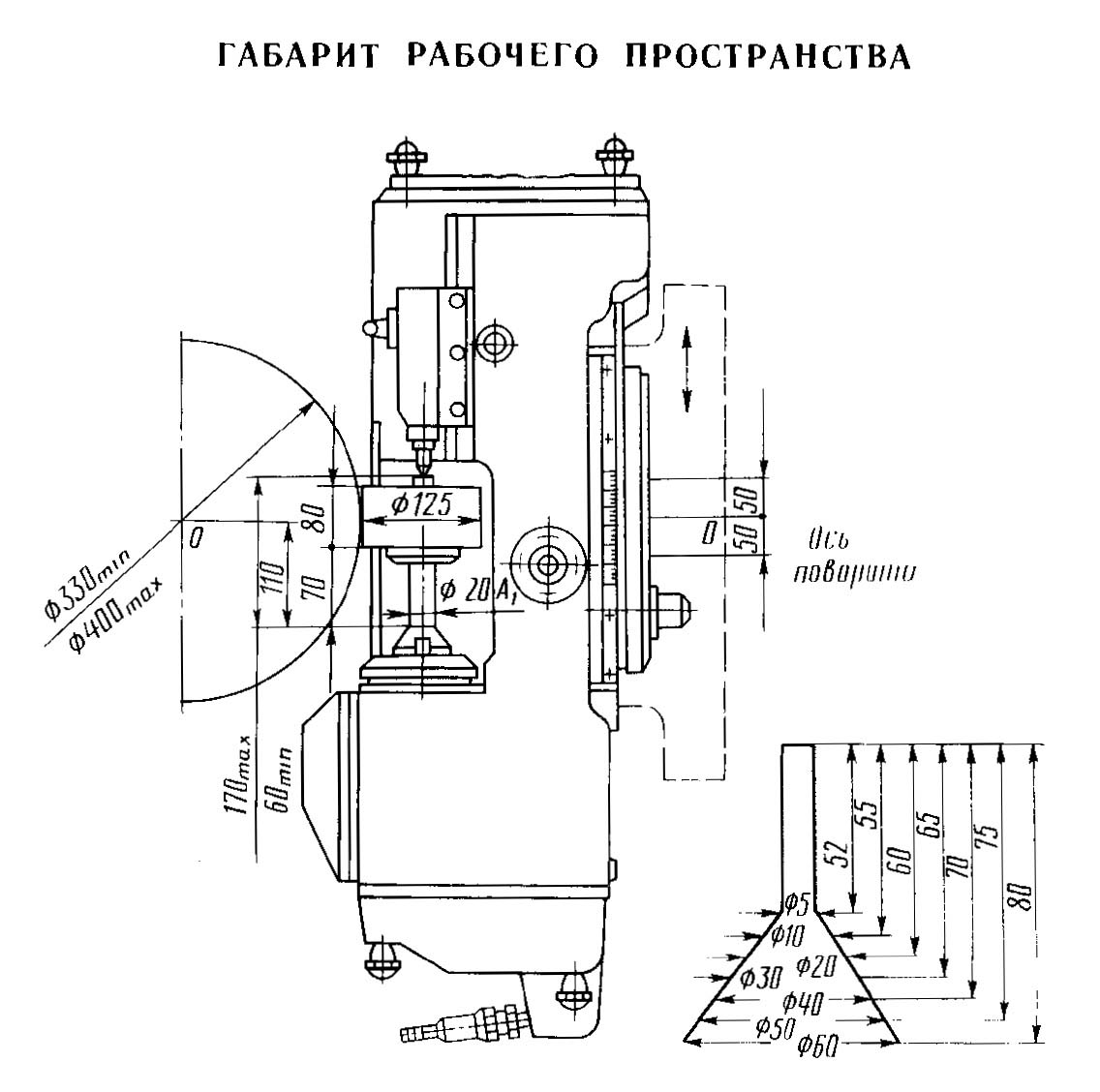

Габарит робочого простору зубошлифовального верстата 5В830

Габарит робочого простору зубошлифовального верстата 5В830

Габарит робочого простору зубошлифовального верстата 5В830. Дивитись у збільшеному масштабі

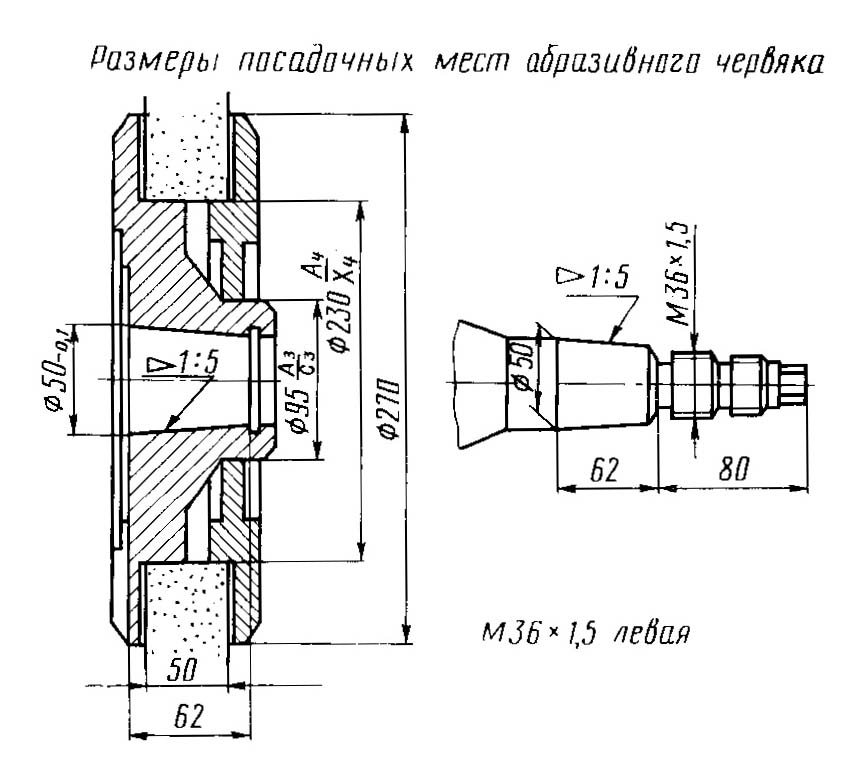

Посадочные і присоединительные базы зубошлифовального верстата 5В830

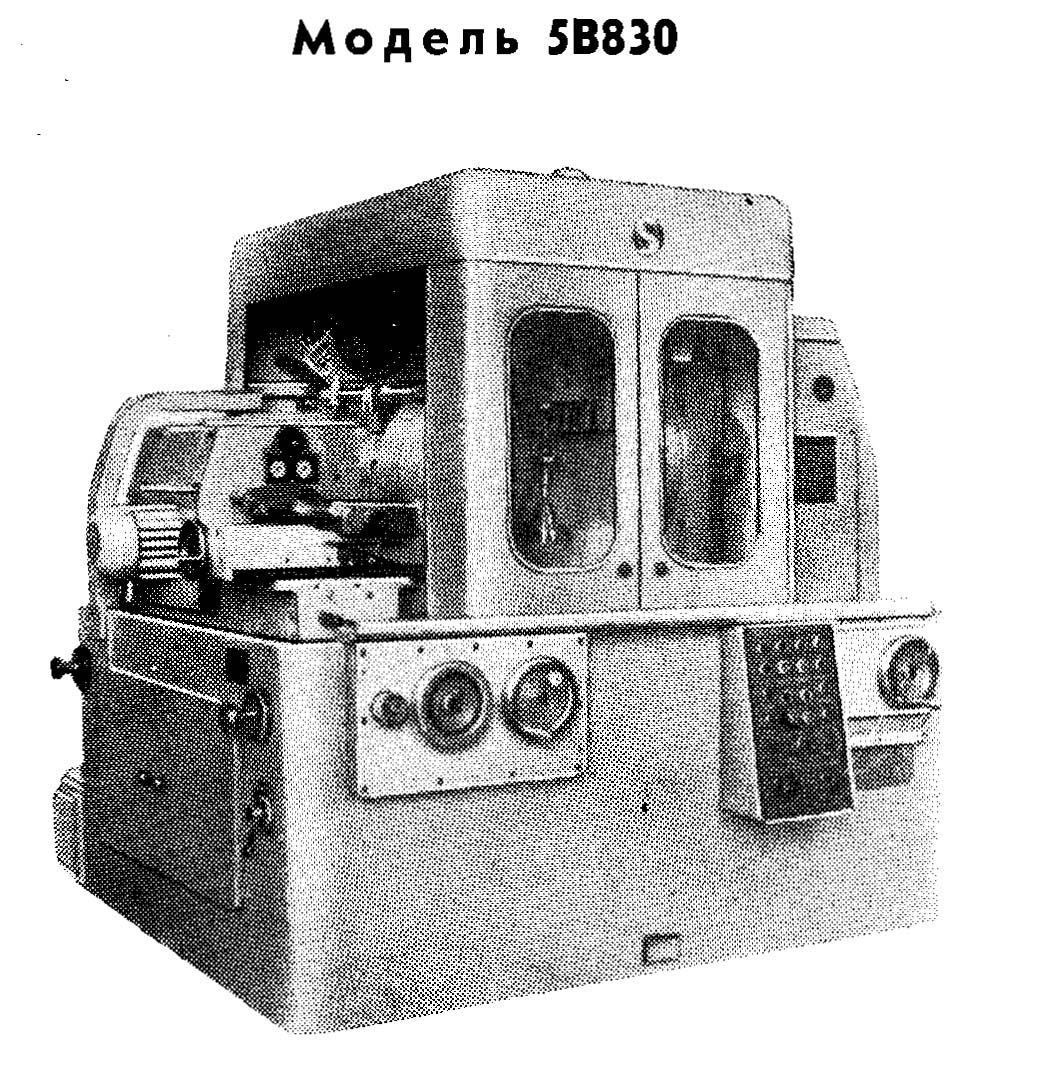

Загальний вигляд зубошлифовального верстата 5В830

Фото зубошлифовального верстата 5В830

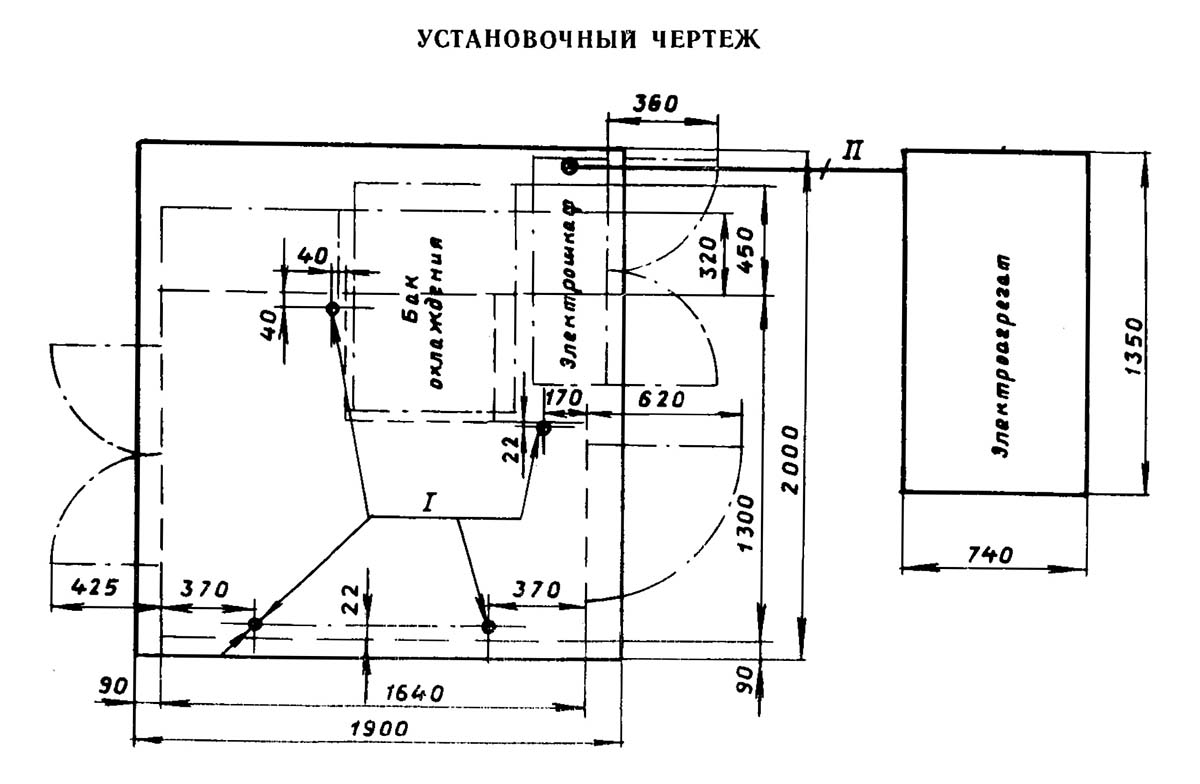

Настановне креслення зубошлифовального верстата 5В830

Настановне креслення зубошлифовального верстата 5В830. Дивитись у збільшеному масштабі

5В830 Верстат зубошлифовальный універсальний напівавтомат. Відеоролик.

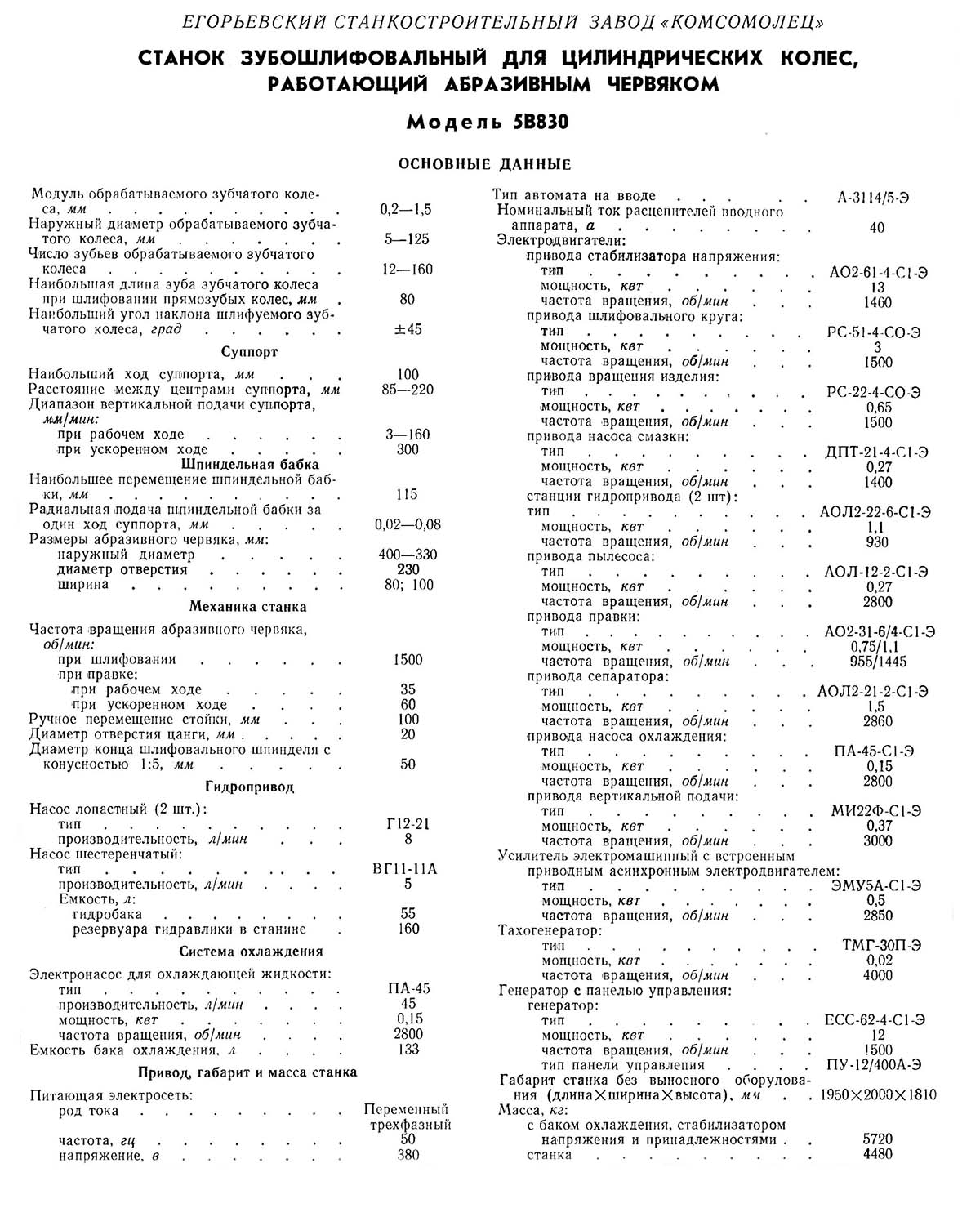

Технічні характеристики зубошлифовального верстата 5В830

Технічні характеристики зубошлифовального верстата 5В830

Технічні характеристики зубошлифовального верстата 5В830. Дивитись у збільшеному масштабі
