5В832 Верстат зубошлифовальный універсальний напівавтомат
схеми, опис, характеристики

Відомості про виробника зубошлифовального верстата 5В832

Производитель вертикального зубошлифовального верстата 5В832 Егорьевский станкостроительный завод Комсомолец, основанный в 1930 году.

Завод за время своего существования выпустил свыше 60 моделей: зубофрезерных, зубодолбежных, зубошлифовальных, зубозакругляющих і других зубообрабатывающих верстатів.

5В832 Верстат зубошлифовальный універсальний напівавтомат з цикловым программным керуванням підвищеної точності. Назначение і область применения

Зубошлифовальный верстат 5В832 предназначен для шлифования прямозубых і косозубых цилиндрических колес абразивным червяком методом обкатки. Область применения верстата — серийное і крупносерийное производство.

Шлифование производится абразивным червяком методом обкатки при непрерывном делении.

Принцип роботи і особливості конструкції верстата

Верстат предназначен для шлифования прямозубых і косозубых цилиндрических колес абразивным червяком методом обкатки. Область применения верстата — серийное і крупносерийное производство.

Инструментом для шлифования служит шлифовальный круг, на поверхности которого выполнена винтовая нарезка. В осевом сечении она имеет форму прямобочной производящей рейки з шагом, равным окружному шагу шлифуемого зубчатого колеса, і углом профиля, равным углу зацепления.

Профилирование абразивного червяка производится на самом станке многониточным накатником или алмазными резцами.

Особенностью верстата является наличие в ланцюги деления електрической связи, осуществляемой двумя специальными синхронно-реактивными електродвигунами. Процесс шлифования происходит по замкнутому напівавтоматическому циклу.

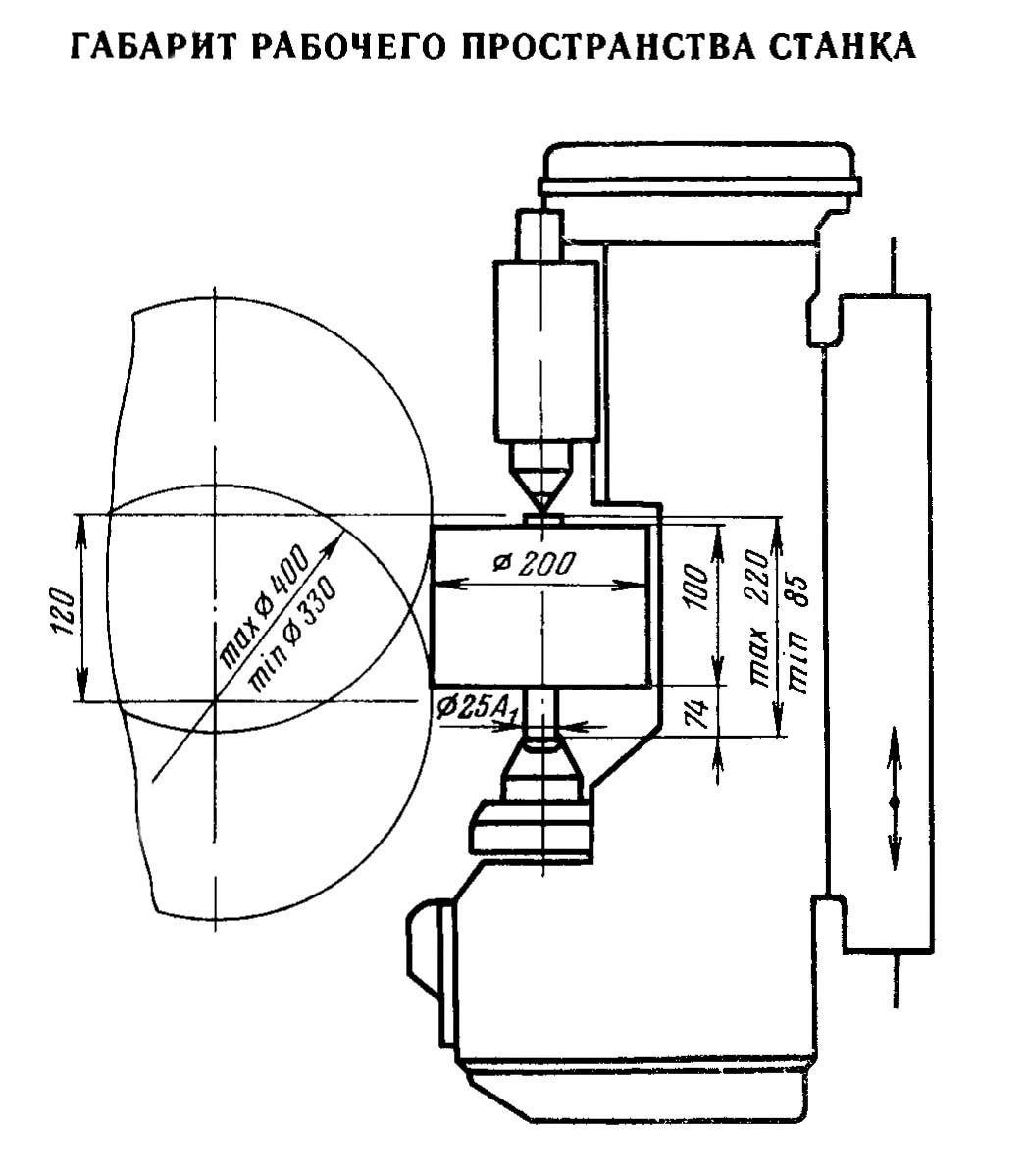

Габарит робочого простору зубошлифовального верстата 5В832

Габарит робочого простору зубошлифовального верстата 5В832

Габарит робочого простору зубошлифовального верстата 5В832. Дивитись у збільшеному масштабі

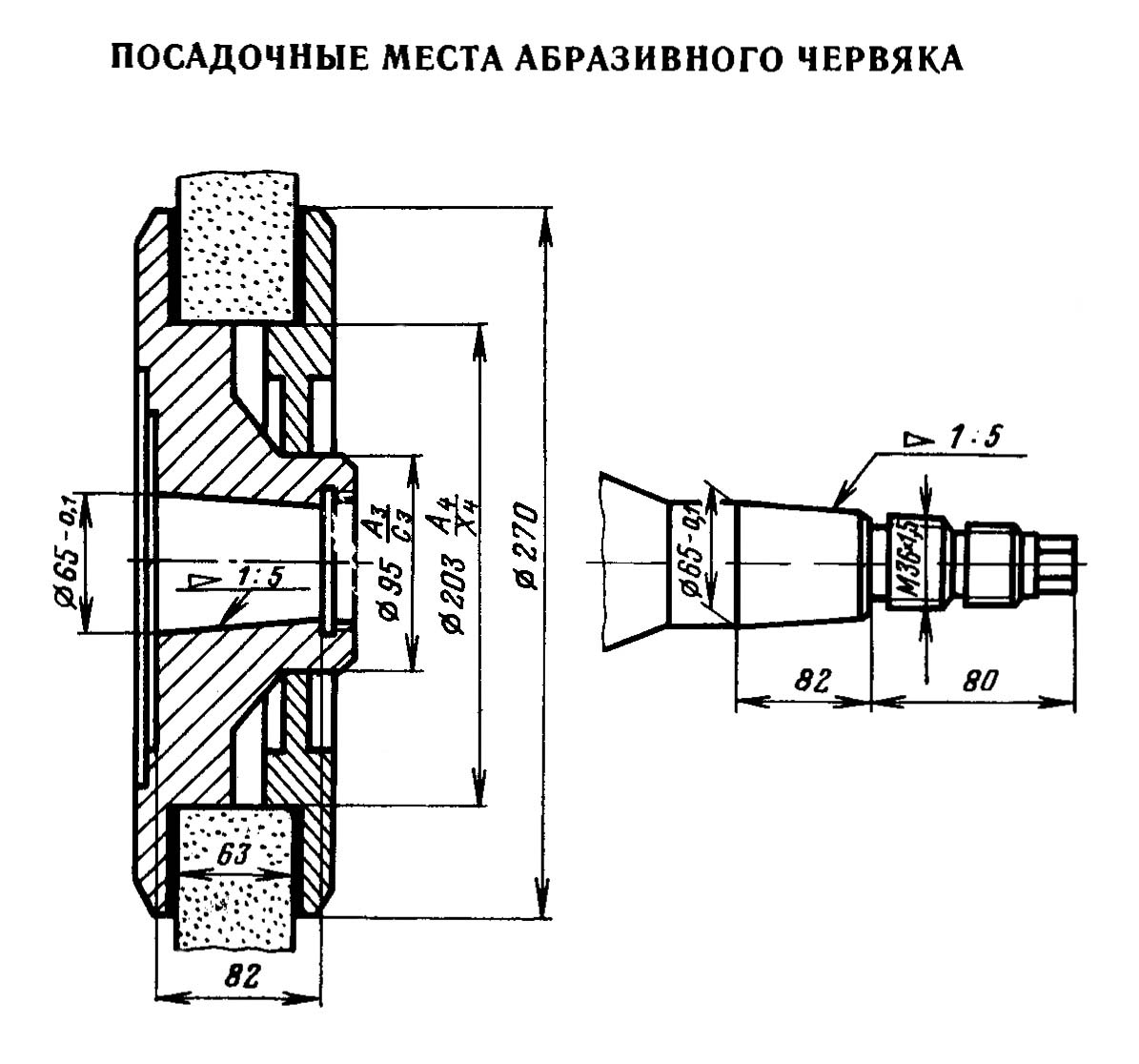

Посадочные і присоединительные базы зубошлифовального верстата 5В832

Загальний вигляд зубошлифовального верстата 5В832

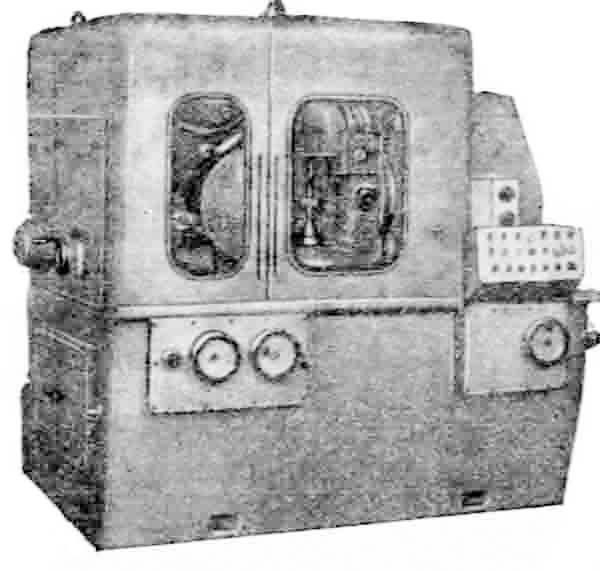

Фото зубошлифовального верстата 5В832

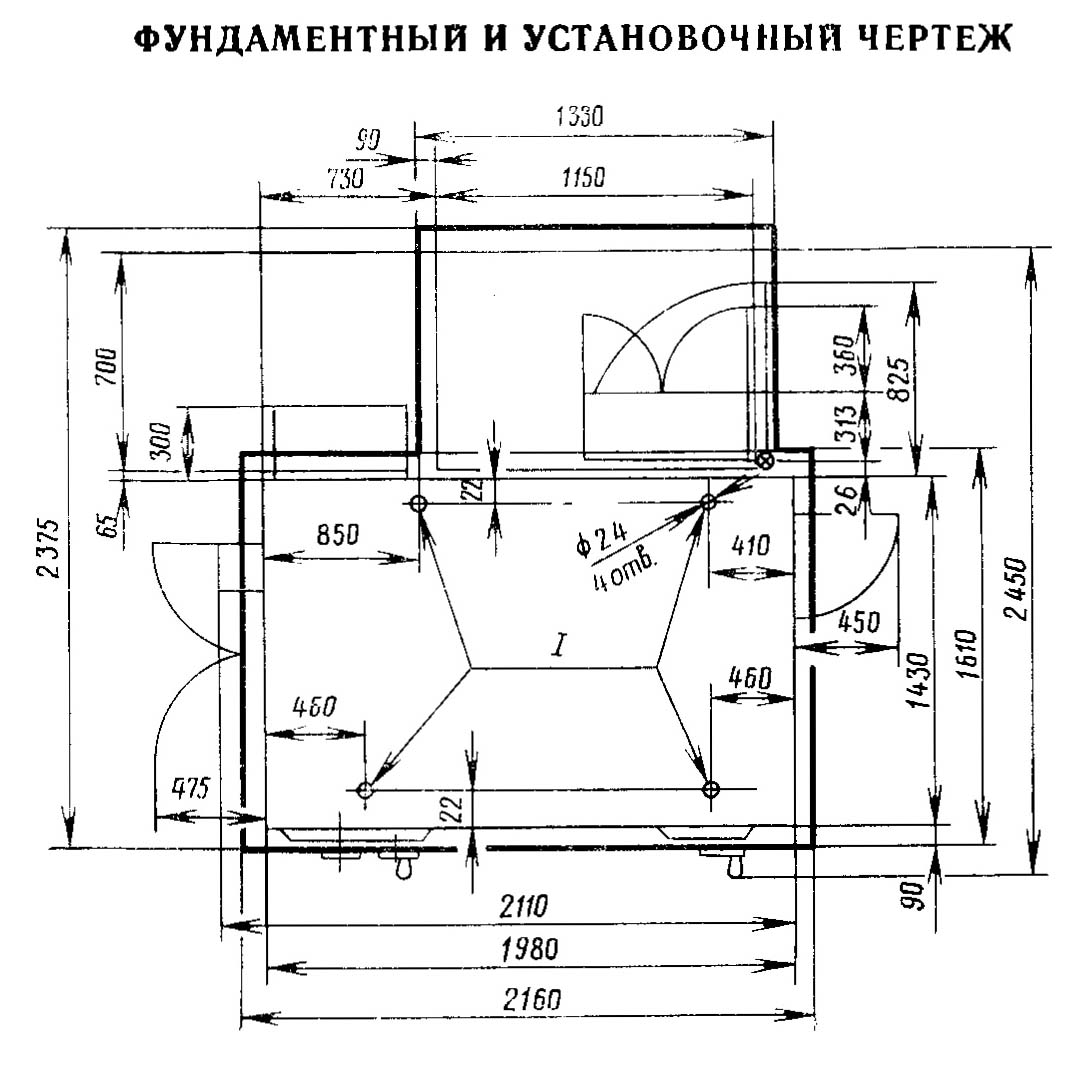

Настановне креслення зубошлифовального верстата 5В832

Настановне креслення зубошлифовального верстата 5В832. Дивитись у збільшеному масштабі

5В832 Верстат зубошлифовальный універсальний напівавтомат. Відеоролик.

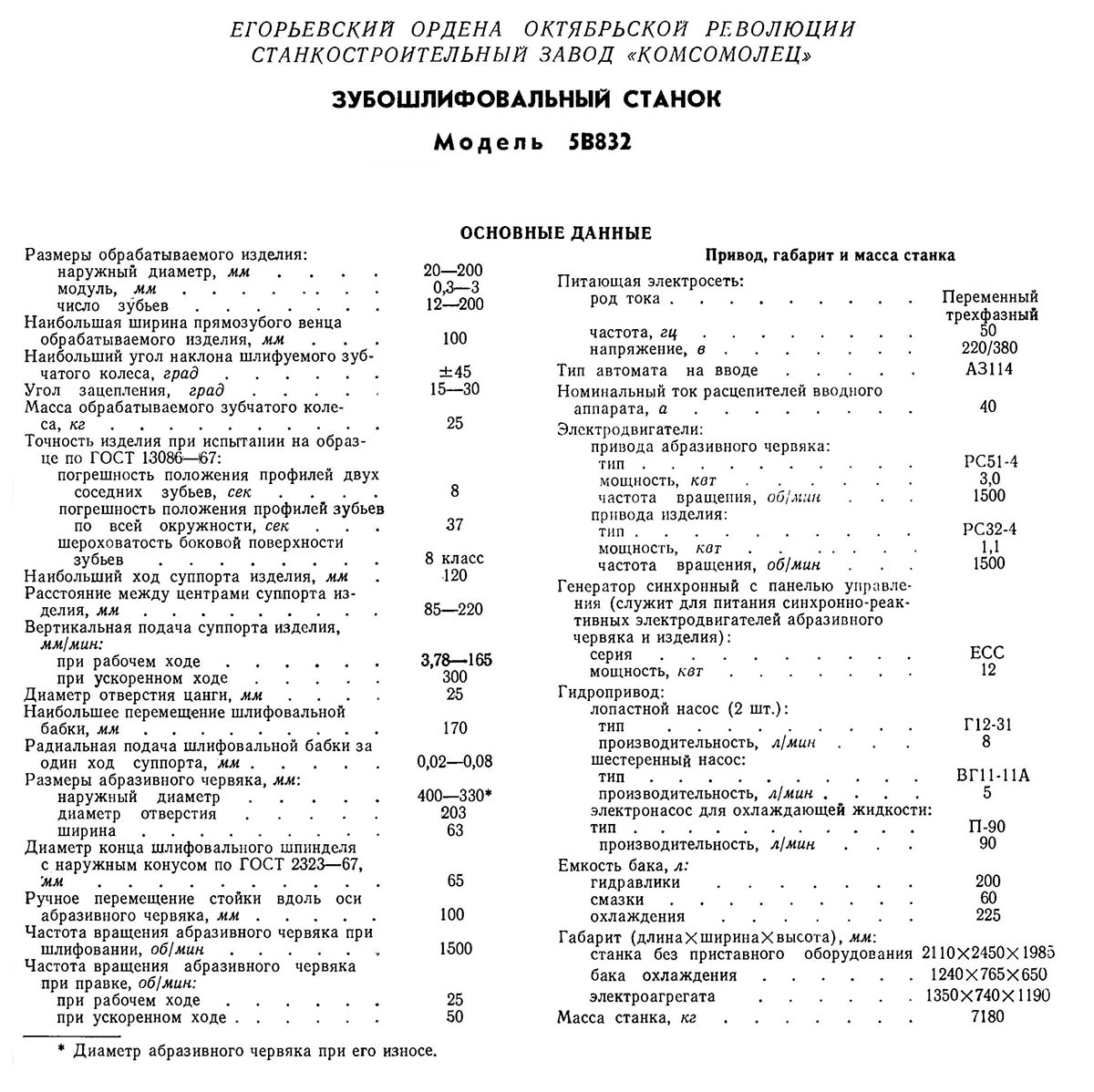

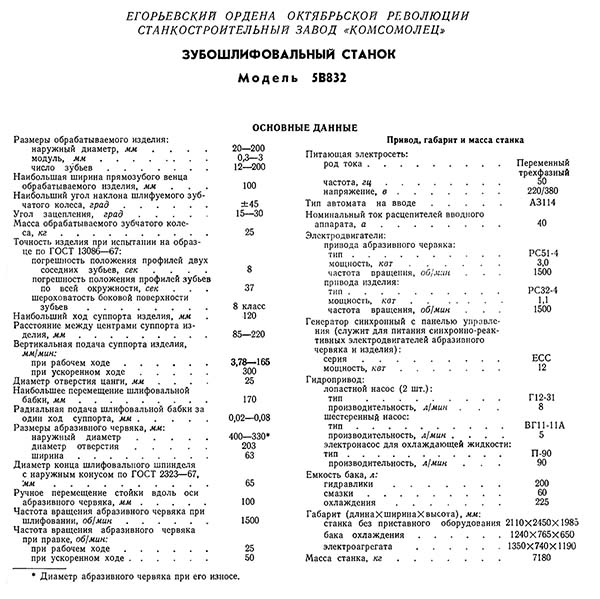

Технічні характеристики зубошлифовального верстата 5В832

Технічні характеристики зубошлифовального верстата 5В832

Технічні характеристики зубошлифовального верстата 5В832. Дивитись у збільшеному масштабі

Наименование параметра	5В833	5А841	5М841
Основні параметри верстата
Диаметр устанавливаемого вироби, мм	40..320	30..320	30..320
Наименьший диаметр окружности впадин, мм		30
Модуль устанавливаемого вироби, мм	0,5..4	1,8..8	1,5..8
Число зубъев устанавливаемого вироби, мм	12..200	10..200	10..200
Наибольшая ширина зубчатого прямозубого венца устанавливаемого вироби, мм	150	150	160
Расстояние между центрами суппорта обрабатываемого вироби, мм	215..335	175..400
Расстояние от оси круга до линии центров, мм	195..420
Наибольший угол наклона зубъев, мм	±45	±45	±45
Точность обробки, DIN			4..5
Наибольшая масса устанавливаемого вироби, кг		200	200
Бабка шлифовальная (шпиндельна)
Диаметр шлифовального круга (абразивного червяка), мм	330..400	260..350	260..350
Ширина шлифовального круга (абразивного червяка), мм	63; 80	16..32	13..32
Диаметр посадочного отверстия шлифовального круга (абразивного червяка), мм	203	127
Диаметр кінця шлифовального шпинделя, мм		50
Число оборотів шлифовального круга, 1/мин		1920	1920
Вертикальное перемещение шлифовального шпинделя, мм	180
Суппорт вироби
Диаметр стола, мм		280	280
Ход стола, мм	180	30..165
Подача обката, мм/мин		6..800
Конус шпинделя вироби, мм	Морзе 3
Конус верхней бабки, мм	Морзе 3
Ручное перемещение стойки вдоль оси шлифовального шпинделя, мм	120
Ползун
Длина ходу, мм		20..160
Число двойных ходов ползуна в минуту (бесступенчатое регулювання)		50..280
Ролик опорный
Наибольшая величина зоны перестановки, мм		405
Перемещение опорного ролика на одно деление лимба перестановки, мм		0,002
Перемещение опорного ролика на один оборот лимба перестановки, мм		0,02
Перемещение опорного ролика на один оборот лимба распределения припуска, мм		0,16
Цена деления шкалы нониуса зоны перестановки, мм		0,002
Цена деления шкалы лимба распределения припуска, мм		0,005
Механізм правки
Количество алмазов		3
Диапазон компенсации износа шлифовального круга при правке, мм		0..45
Автоматическая прерывная радиальная подача механізма правки, мм		0,01..2
Привід і електрообладнання верстата
Количество електродвигателей на станке		8	8
Електродвигун головного приводу - шлифовального шпинделя, кВт	4,0	1,1	1,5
Електродвигун насоса гідравлики, кВт	1,1	2,2	2,2
Електродвигун вентилятора масляного теплообменника, кВт		0,27
Електродвигун приводу механізма подачі, кВт		0,18	0,18
Електродвигун насоса охлаждения, кВт		0,15	0,15
Електродвигун магнитного сепаратора, кВт	0,5	0,18	0,18
Електродвигун приводу ползуна (вертикальной подачі), кВт	1,1	1,9
Електродвигун редуктора поворота ползуна, кВт		1,1
Електродвигун пылесоса, кВт	0,27
Електродвигун системы змазки, кВт	0,08; 0,27
Суммарная мощность електродвигателей, кВт		7,08	6,6
Габаритные розміри і масса верстата
Габаритные розміри верстата (длина х ширина х высота), мм	2400 х 2500 х 2040	2850 х 2315 х 2635	2850 х 2315 х 2085
Масса верстата з електрообладнанням і охолодженням, кг	7000	8000	8000
