Виробник заточувального верстата для черв'ячних фрез 3663 - Вітебський завод заточувальних верстатів Візас , заснований у 1897 році.
З 1940 року підприємство спеціалізується на випуску заточувального обладнання та на сьогоднішній день є єдиним у СНД виробником верстатів для виготовлення та заточування будь-якого різального інструменту. Продукція заводу експлуатується більш як у шістдесяти країнах світу.
Заточувальний верстат напівавтомат 3663 призначений для початкового заточування та переточування черв'ячних фрез за ГОСТ 9324-60, а також спеціальних насадних та хвостових черв'ячних фрез з правим і лівим напрямками стружкових канавок
Верстат 3663 призначений для заточування передніх поверхонь зубів черв'ячних фрез діаметром до 320 мм та довжиною до 450 мм.
Точність заточування черв'ячних фрез з кутом підйому гвинтових стружкових канавок до 6 ° забезпечується за технічними вимогами класу АА ГОСТ 9324-60.
Точність заточування багатозахідних черв'ячних фрез (ω > 6°) забезпечується за всіма параметрами (крім відхилення від радіальності передньої поверхні) за технічними вимогами класу ГОСТ 9324-60, а відхилення від радіальності збільшується в порівнянні з вимогами класу А ГОСТ 9324-60 пропорційно збільшенню різницевих кутів.
Поворот фрези на кут спіралі стружкових канавок здійснюється за допомогою жорсткого кінематичного зв'язку від руху шліфувальних санок через механізм утворення спіралі та гітару точних змінних шестерень.
Кінематичний ланцюг утворення спіралі має механізм автоматичної вибірки люфтів, що забезпечує високу точність заточування.
Для підвищення точності заточування фрез із крутими спіралями стружкових канавок (більше 6°) на верстаті передбачено виправлення шліфувального кола по криволінійному профілю.
Виправлення шліфувального кола проводиться автоматично, в циклі верстата.
Поворот фрези від однієї стружкової канавки до іншої (поділ) здійснюється за допомогою гідромотора з фіксацією по ділильному диску.
Змащення всіх поверхонь верстатів, що труться, - автоматична від гідросистеми.
Верстат комплектується односторонніми точними ділильними дисками з кількістю поділок, що забезпечує заточування всього діапазону стандартних фрез. За додаткову плату можуть поставлятись диски з іншими числами поділок.
Всі вузли верстата виконані як окремі агрегати, що полегшує його збирання під час виготовлення та демонтаж при ремонті.

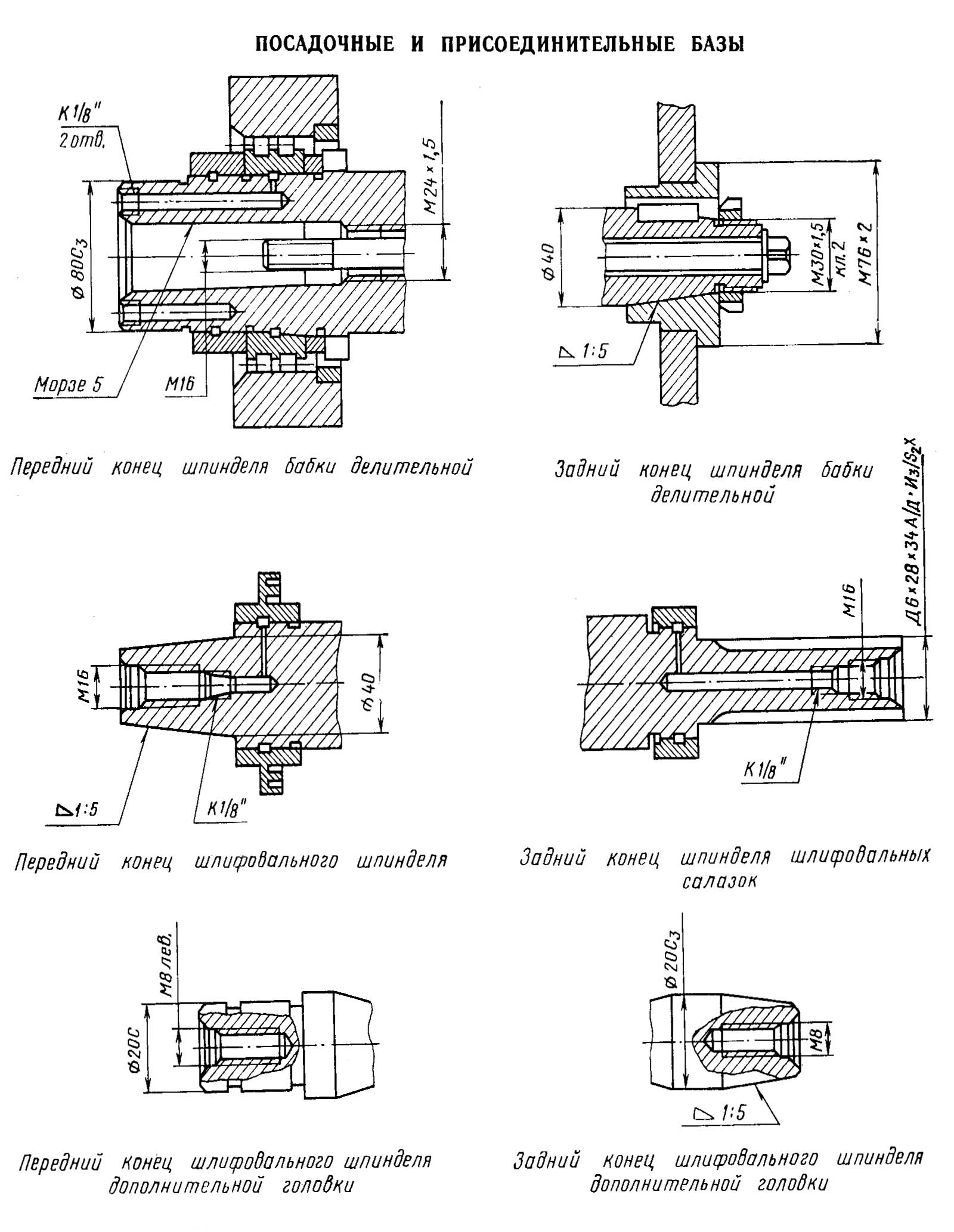

Основні розміри та посадкові місця заточувального верстата 3663
Основні розміри та посадкові місця заточувального верстата 3663. Завантажити у збільшеному масштабі
Фото заточувального верстата для черв'ячних фрез 3663

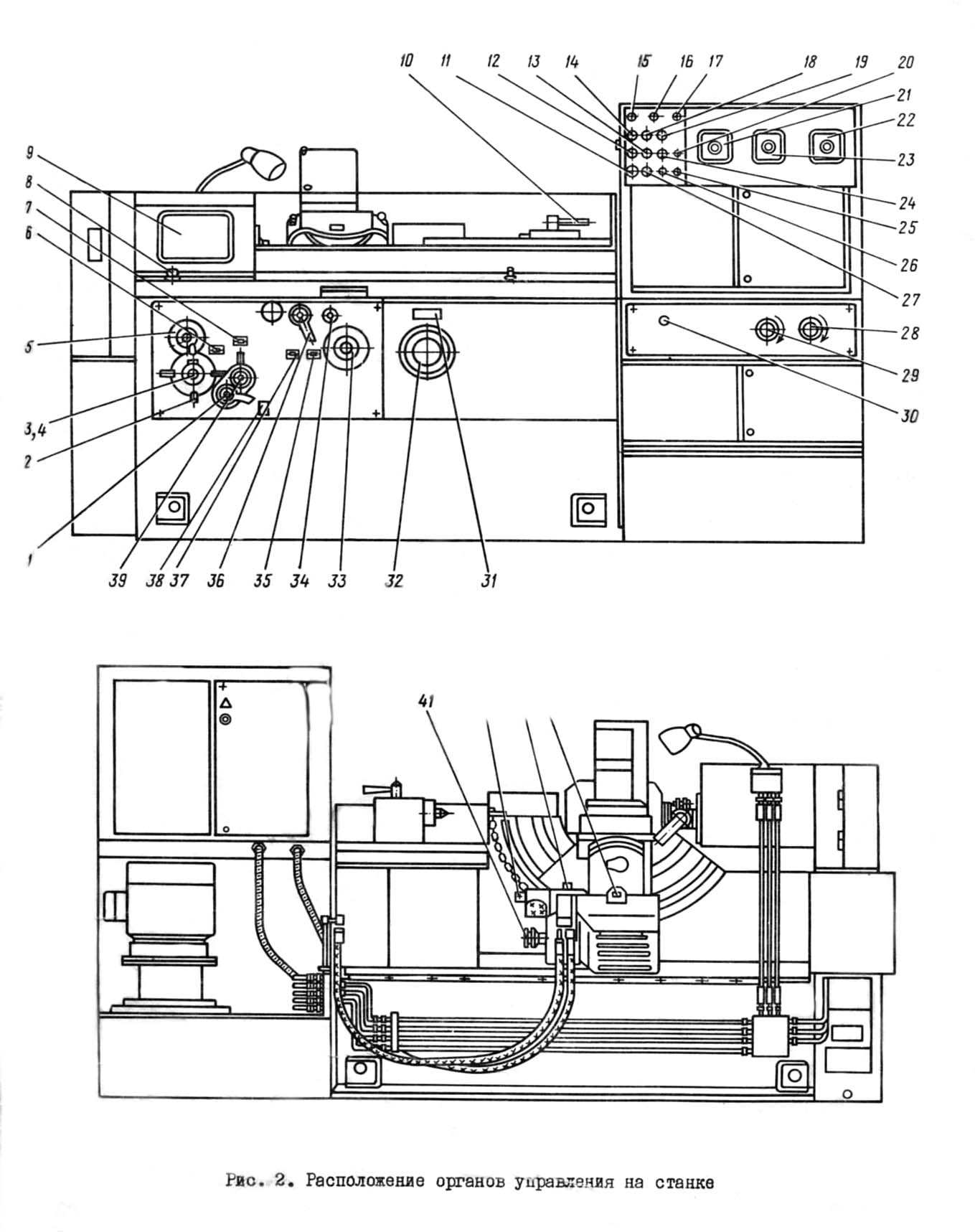

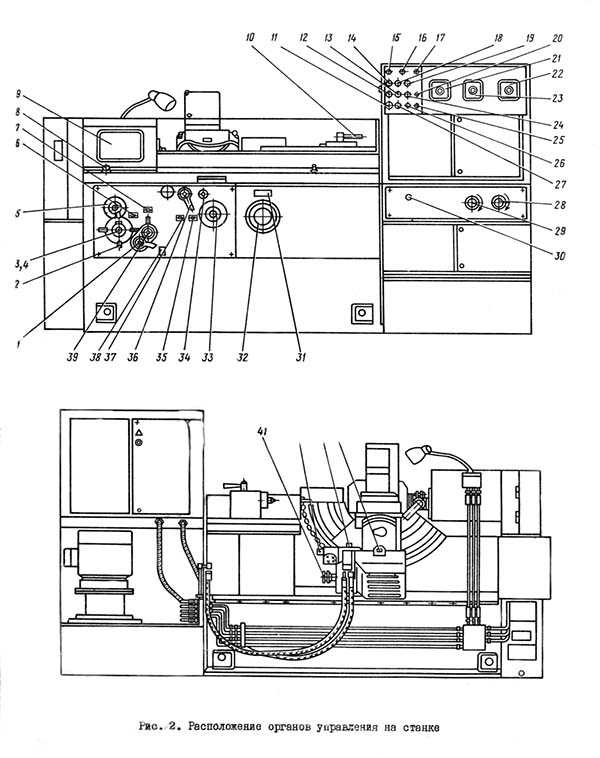

Розташування органів керування заточувальним верстатом 3663
Розташування органів керування заточувальним верстатом 3663. Завантажити у збільшеному масштабі

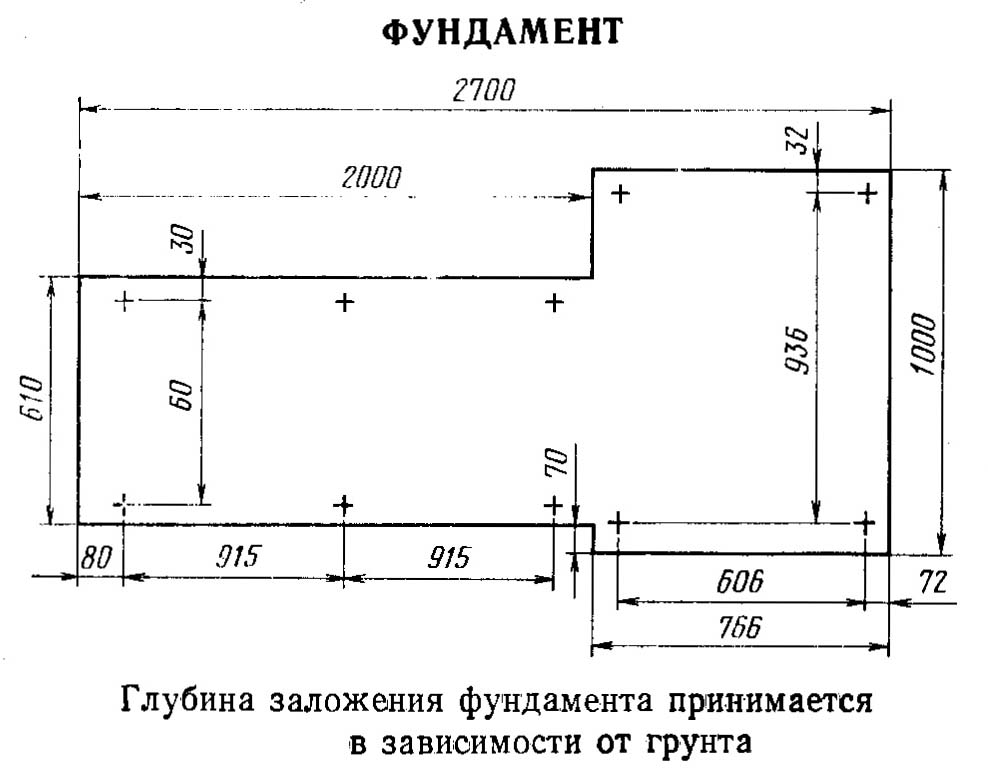

Установочне креслення заточувального верстата для черв'ячних фрез 3663

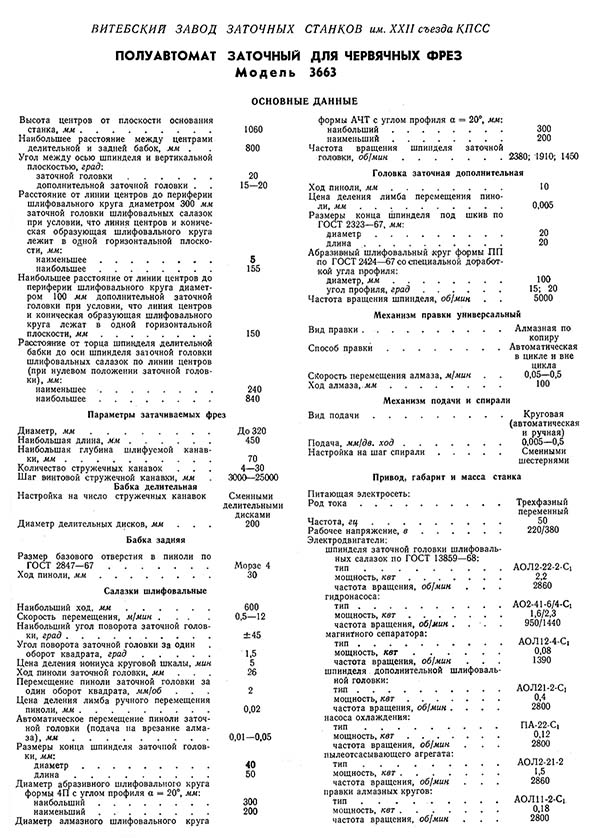

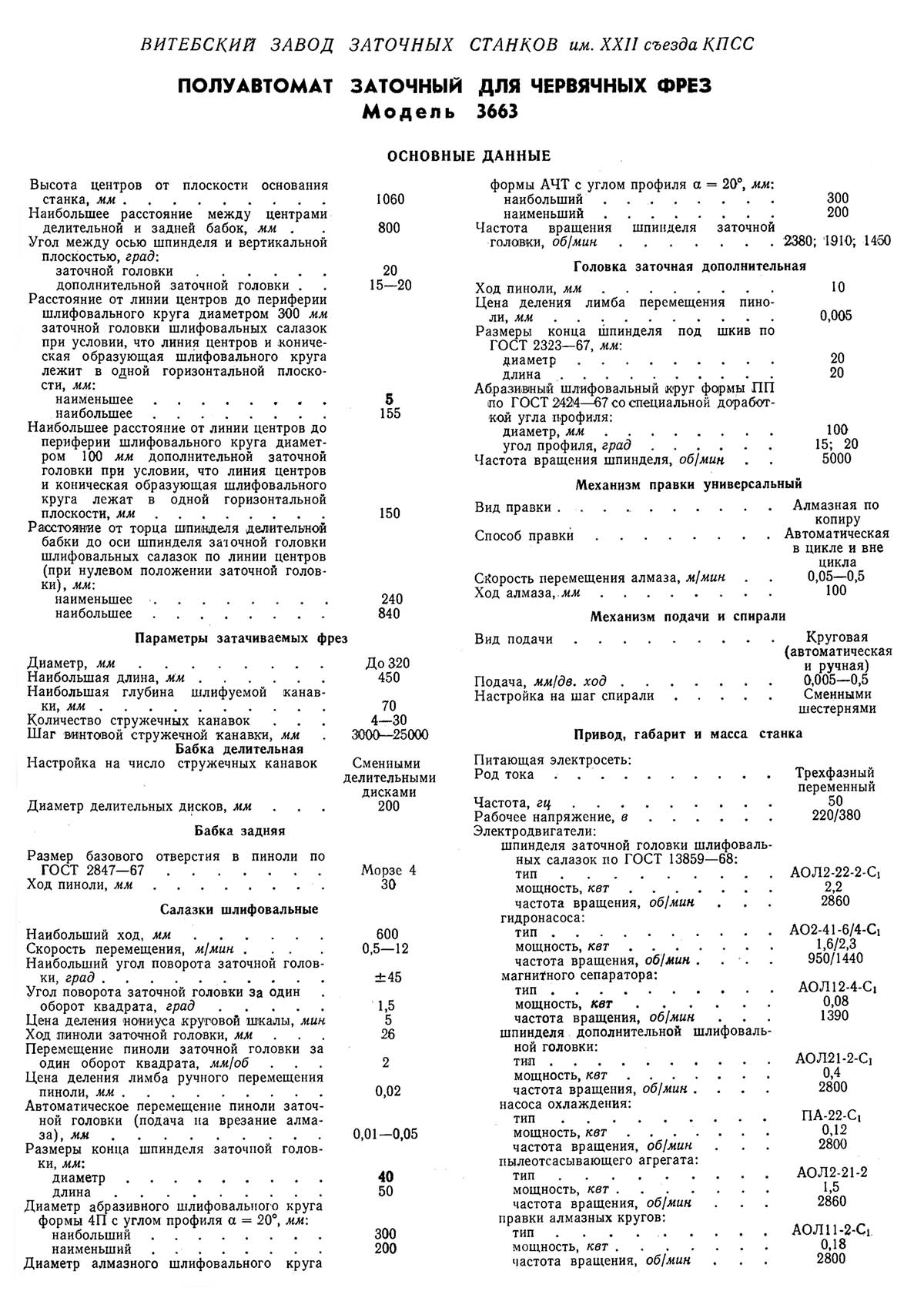

Технічні характеристики заточувального верстата 3663
Технічні характеристики заточувального верстата 3663. Завантажити у збільшеному масштабі
