3М601Ф1 Верстат заточувальний для протяжок напівавтомат
опис, характеристики, схеми

Відомості про виробника заточувального верстата 3М601Ф1

Виробник заточувального верстата для протяжок 3М601Ф1 - Вітебський завод заточувальних верстатів Візас , заснований у 1897 році.

З 1940 року підприємство спеціалізується на випуску заточувального обладнання та на сьогоднішній день є єдиним у СНД виробником верстатів для виготовлення та заточування будь-якого різального інструменту. Продукція заводу експлуатується більш як у шістдесяти країнах світу.

3М601Ф1 Верстат заточувальний для протяжок напівавтомат. Призначення та сфера застосування

Напівавтомат 3М601Ф1 заточувальний для протяжок призначений для первісного заточування та переточування круглих і плоских протяжок, виготовлених з інструментальних, швидкорізальних сталей та твердих сплавів абразивними, ельборовими в алмазними колами без охолодження та з охолодженням.

На верстаті можна виконувати такі операції:

• заточування протяжок по передній та задній поверхнях зубів;
• шліфування спинки зубів протяжок;
• шліфування викруток.

Принцип роботи та особливості конструкції верстата 3М601Ф1

Верстат працює в ручному режимі та забезпечує заточування та переточування круглих та плоских протяжок.

При заточенні круглих протяжок по передній грані шліфувальний круг вводиться в стружкову канавку за допомогою рукоятки і підводиться до іскри з поверхнею, що заточується. Маховиком столу за показаннями цифрової індикації знімається необхідний припуск, після чого коло рукояткою виводиться зі стружкової канавки і розподіляється на наступний зуб.

При заточенні плоских протяжок по передній і задній поверхнях встановлюється величина ходу шліфувальної бабки, шліфувальне коло підводиться до іскри з оброблюваною поверхнею. За показаннями цифрової індикації знімається необхідний припуск і поділ на наступний зуб. Осциляція шліфувальних санок може здійснюватися від гідроциліндра або вручну.

Основні та допоміжні рухи верстата:

• обертання шліфувального кола;
• зворотно-поступальне переміщення шліфувальної бабки;
• обертання планшайби передньої бабки;
• вертикальне переміщення шліфувальної бабки ручне та механізоване;
• переміщення столу ручне та механізоване;
• поворот шліфувальної бабки у вертикальній площині;
• поворот шліфувальної бабки у горизонтальній площині;
• поворот механізму відскоку у вертикальній площині.

Кліматичне виконання та категорія, розміщення верстата за ГОСТ 15150-69: для постачання до районів з помірним кліматом - УХЛ4; для поставок у райони з тропічним кліматом – ТЗ.

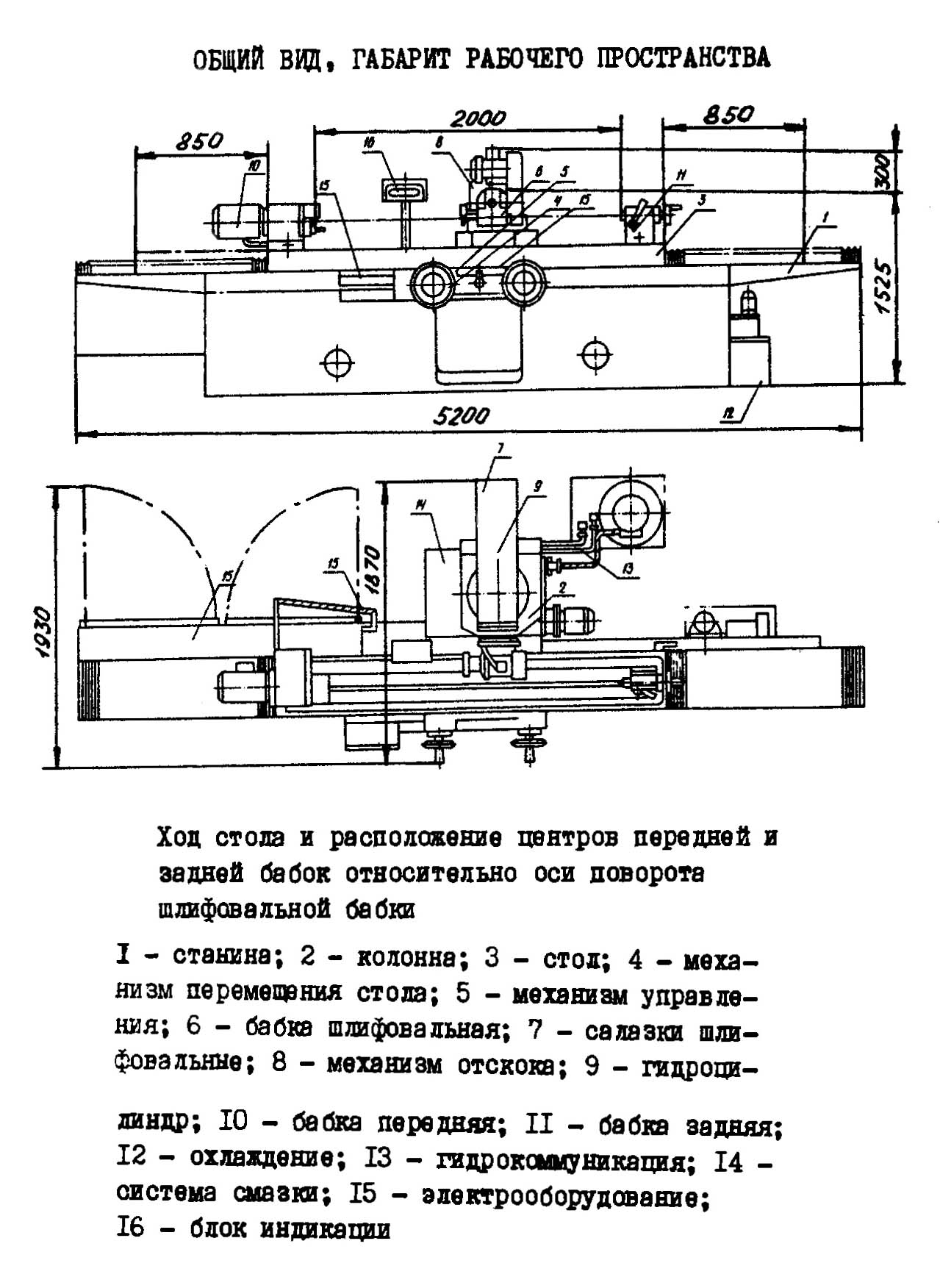

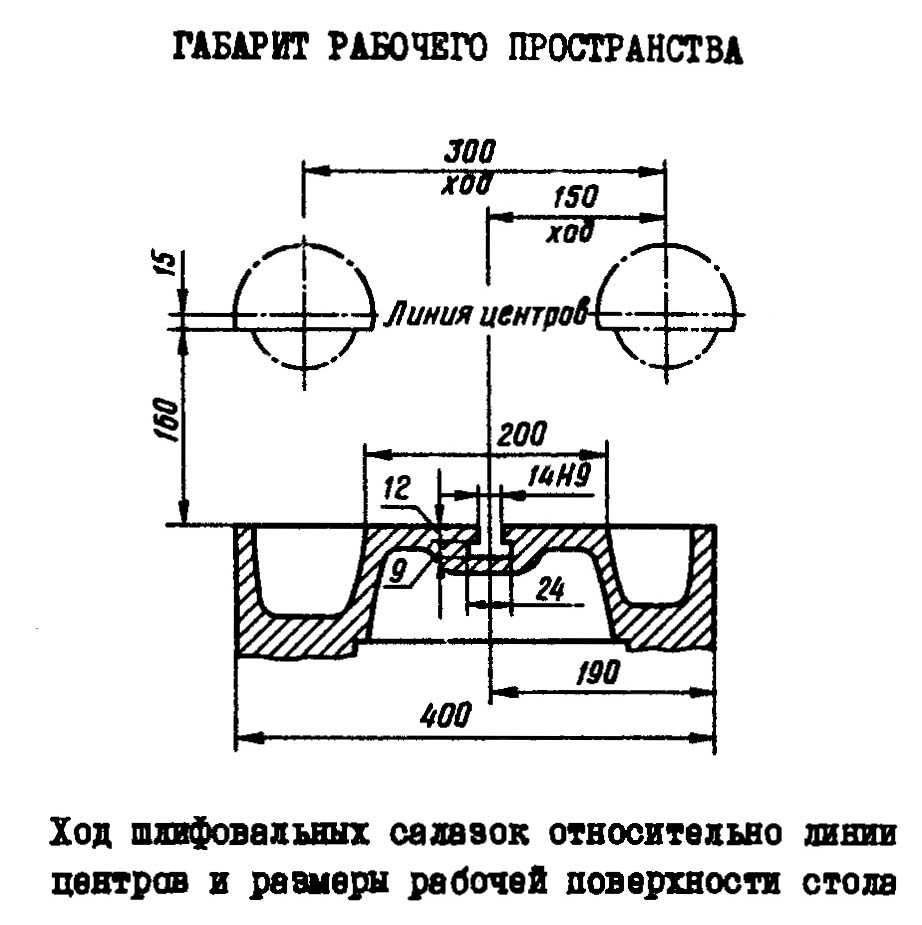

3М601Ф1 Габаритні розміри робочого простору заточувального верстата для протяжок

3М601Ф1 Габаритні розміри робочого простору заточувального верстата для протяжок

3М601Ф1 Габаритні розміри робочого простору заточувального верстата для протяжок. Завантажити у збільшеному масштабі

3М601Ф1 Габаритні розміри робочого простору заточувального верстата для протяжок

3М601Ф1 Основні розміри та посадкові місця заточувального верстата

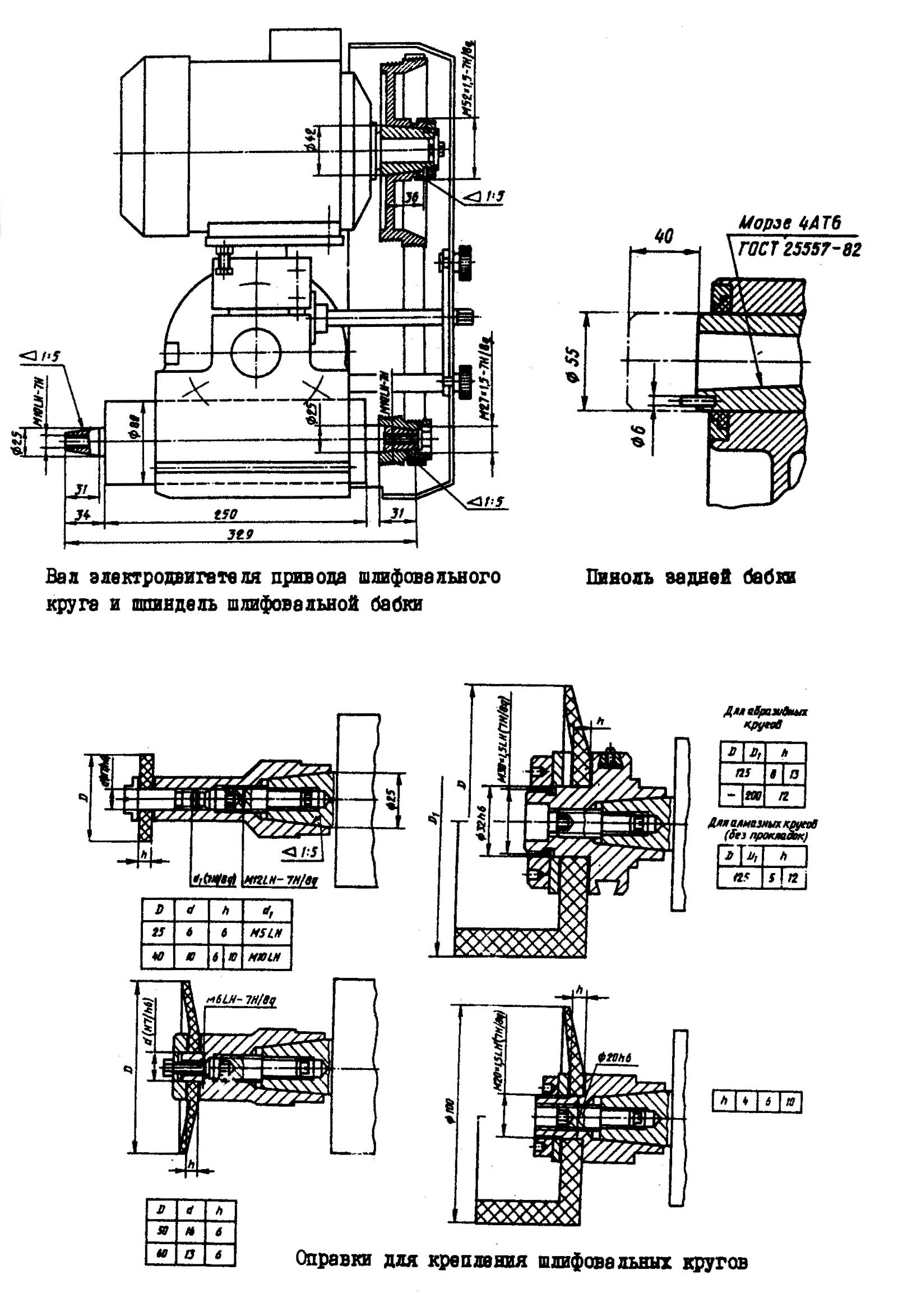

Основні розміри та посадкові місця заточувального верстата 3М601Ф1

Основні розміри та посадкові місця заточувального верстата 3М601Ф1. Завантажити у збільшеному масштабі

Загальний вигляд заточувального верстата 3М601Ф1

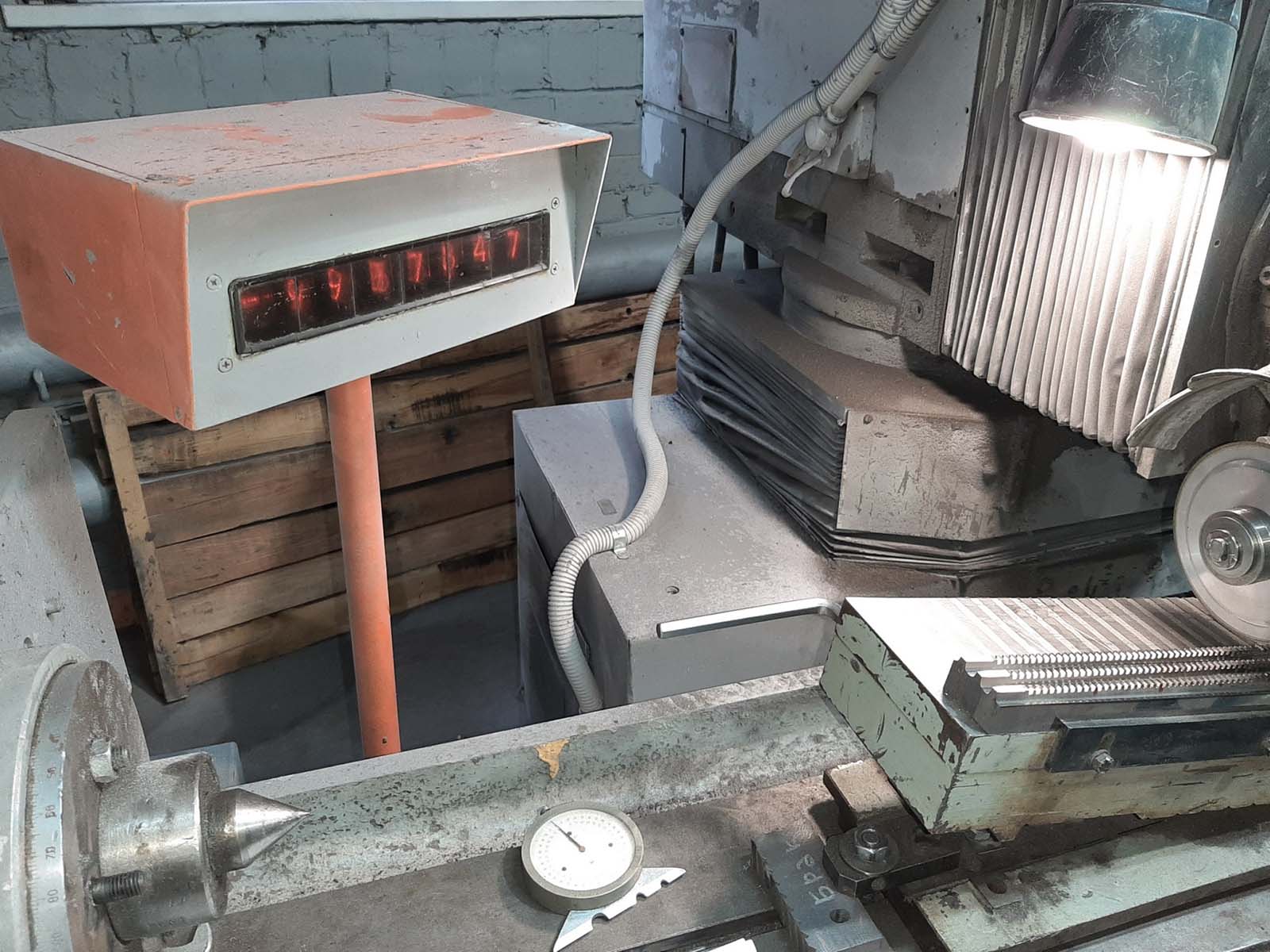

Фото заточувального верстата для протяжок 3М601Ф1

Фото заточувального верстата для протяжок 3М601Ф1. Завантажити у збільшеному масштабі

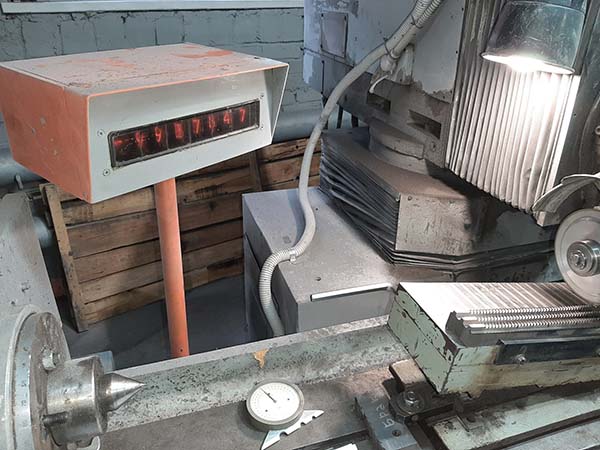

Фото заточувального верстата для протяжок 3М601Ф1

Фото заточувального верстата для протяжок 3М601Ф1. Завантажити у збільшеному масштабі

Фото заточувального верстата для протяжок 3М601Ф1

Фото заточувального верстата для протяжок 3М601Ф1. Завантажити у збільшеному масштабі

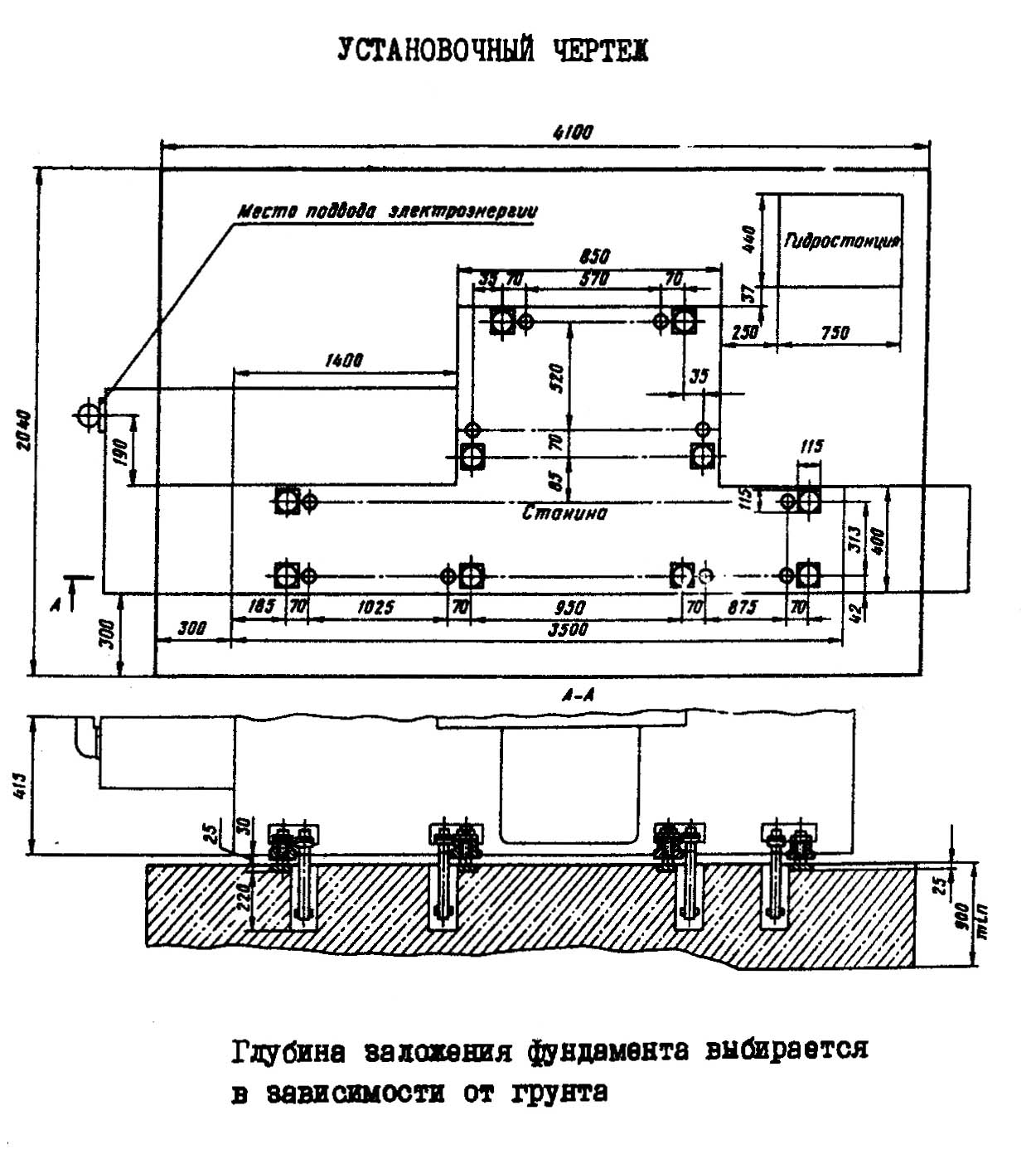

Установочне креслення заточувального верстата для протяжок 3М601Ф1

Установочне креслення заточувального верстата для протяжок 3М601Ф1

Настановне креслення заточувального верстата для протяжок 3М601Ф1. Завантажити у збільшеному масштабі

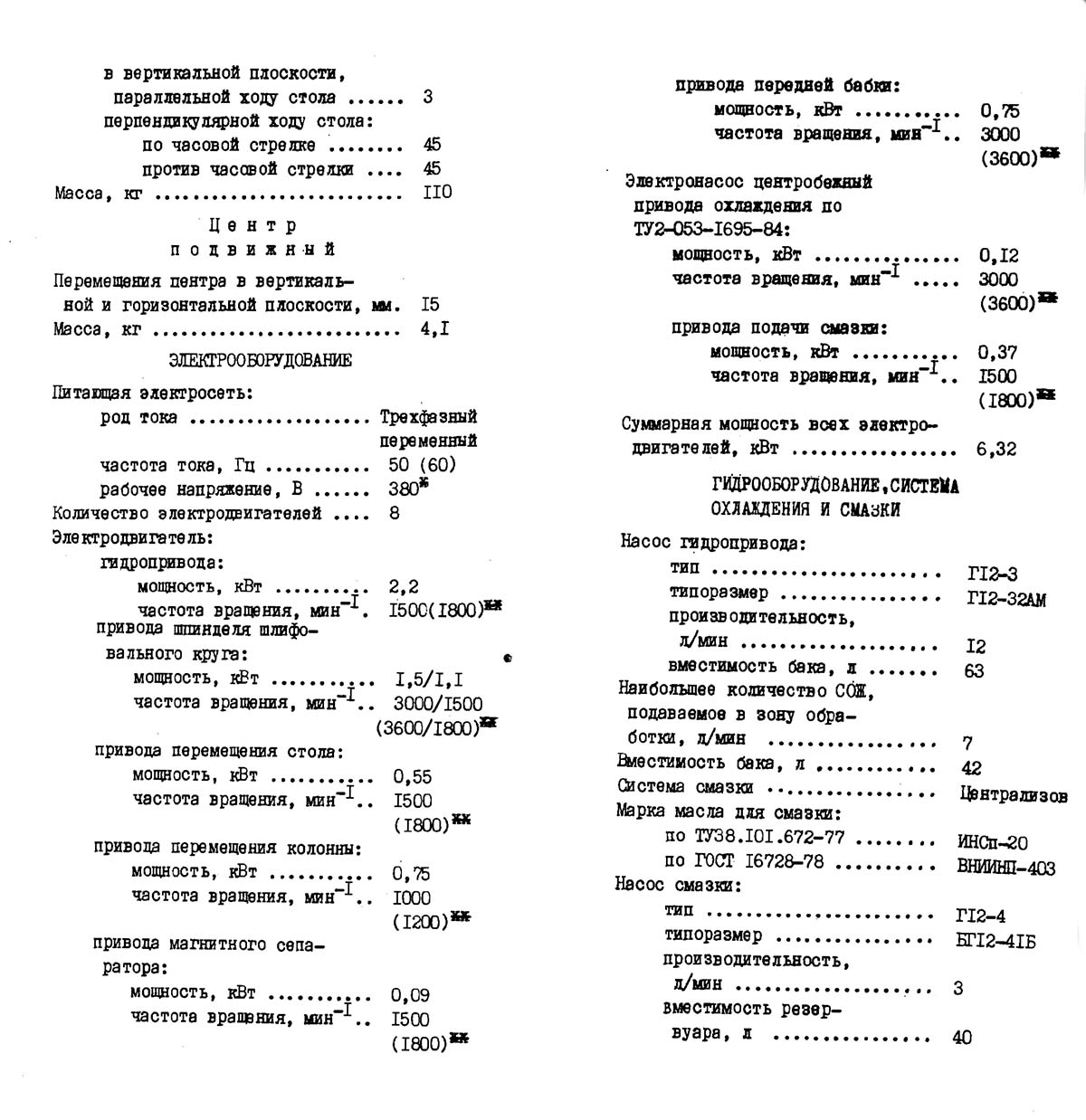

Технічні характеристики заточувального верстата для протяжок 3М601Ф1

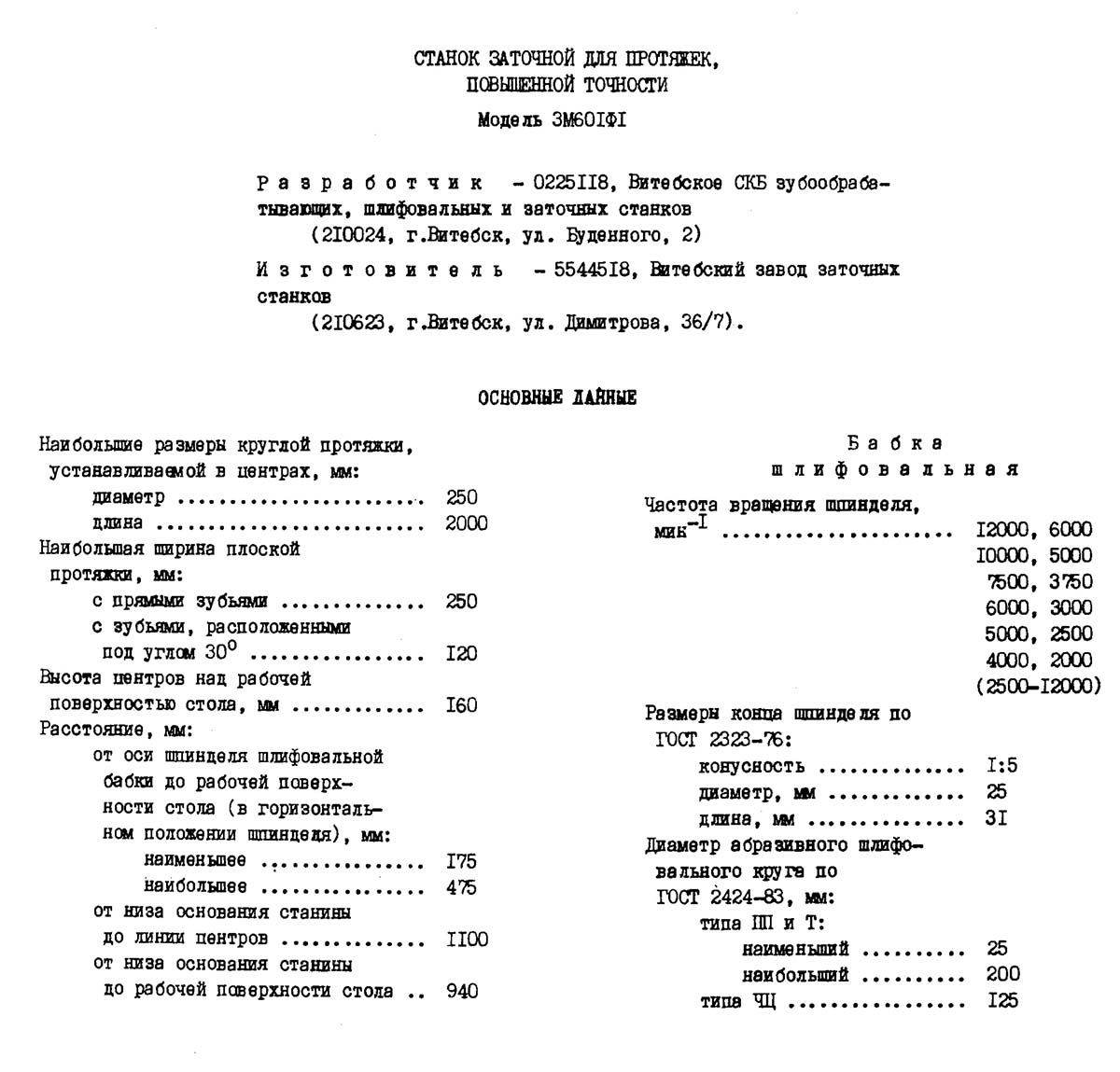

Технічні характеристики заточувального верстата 3М601Ф1

Технічні характеристики заточувального верстата 3М601Ф1. Завантажити у збільшеному масштабі

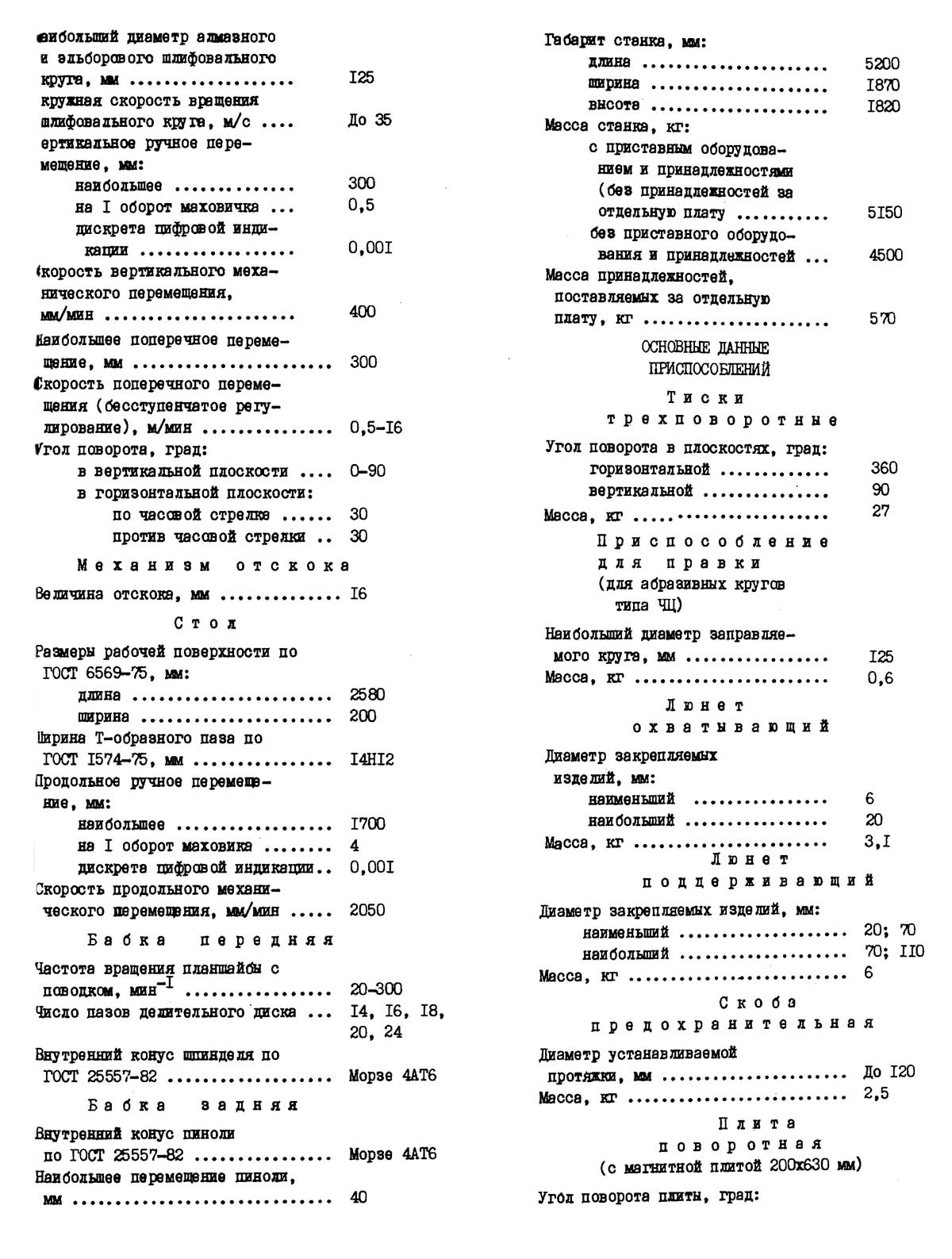

Технічні характеристики заточувального верстата 3М601Ф1

Технічні характеристики заточувального верстата 3М601Ф1. Завантажити у збільшеному масштабі

Технічні характеристики заточувального верстата 3М601Ф1

Технічні характеристики заточувального верстата 3М601Ф1. Завантажити у збільшеному масштабі
