Відомості про виробника токарно-гвинторізного верстата РТ817

Розробник верстата - Рязанське спеціальне бюро верстатобудування .

Виробник універсального токарно-гвинторізного верстата РТ817 Рязанський верстатобудівний завод РСЗ , заснований у 1949 році.

Тяжкий токарно-гвинторізний верстат РТ817 є вдосконаленою моделлю верстата 1М65 .

На основі універсальних токарних верстатів Рязанським верстатобудівним заводом було освоєно випуск токарних верстатів з ЧПУ - 16К30Ф3 , 16М30Ф3 , 16К40РФ3, 16Р50Ф3... .

Також заводом освоєно випуск сучасних токарних обробних центрів з числом координат від 4 до 8, токарних верстатів з ЧПУ похилої та горизонтальної компоновок, трубообробних верстатів - для обробки кінців труб діаметром до 460 мм, колесотокарних, вальцетокарних, верстатів для обробки глибоких отворів та ін.

Верстати, що випускаються Рязанським верстатобудівним заводом РСЗ

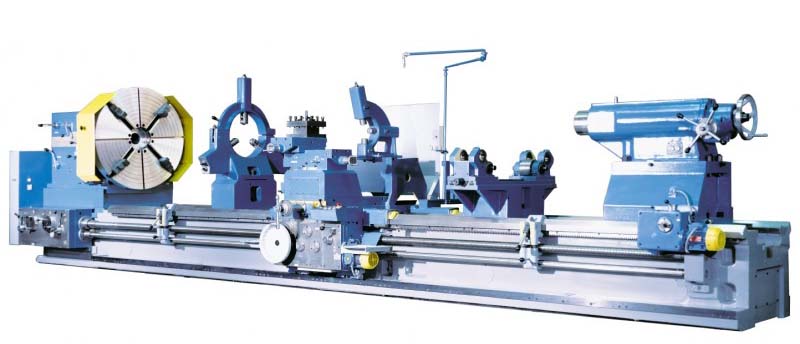

РТ817 Верстат токарно-гвинторізний універсальний. Призначення, сфера застосування

Тяжкий токарно-гвинторізний верстат РТ817 сконструйований на базі моделі 1Н65 і РТ117 .

Токарно-гвинторізний верстат РТ817 призначений для обробки деталей середніх та великих розмірів, в умовах одиничного та дрібносерійного виробництва. На верстаті можна проводити зовнішнє і внутрішнє точення, включаючи точення конусів, розточування, свердління та нарізання різьблень - метричної, модульної, дюймової).

Принцип роботи та особливості конструкції верстата

Токарний верстат РТ817 має збільшений діаметр деталі, що встановлюється і обробляється над станиною і над супортом за рахунок ще більшого підняття центрів (1Н65 = Ø 1000 мм, РТ117 = Ø 1140 мм, РТ817 = Ø 1370 мм).

Однак, на відміну від РТ117, на верстат РТ817 встановлено хрестовий супорт.

Верстат призначений в основному для виконання силових токарних робіт, включаючи точення конусів і нарізування різьблення: метричного, дюймового, модульного, питного.

Він відрізняється високою потужністю приводу, жорстка конструкція дозволяє працювати у широкому діапазоні частоти обертання шпинделя та подач.

Токарно-гвинторізний верстат російського виробництва дозволяє повністю використовувати можливості різальних інструментів, що здійснюють чорнову та чистову обробку заготовок з металу та інших матеріалів.

Токарно-гвинторізний верстат РТ817 має високу жорсткість, вібростійкість і температурну стабільність конструкції, що сприяє необхідній точності обробки.

Дві призматичні напрямні станини загартовані - глибина гартового шару до 1,5 мм і твердість не менше 50 одиниць (відстань між напрямними 770 мм).

Базова комплектація важкого токарного верстата РТ817:

4-х кулачковий патрон Ø 1000 мм із незалежним переміщенням кулачків;
4-х позиційний різцетримач;

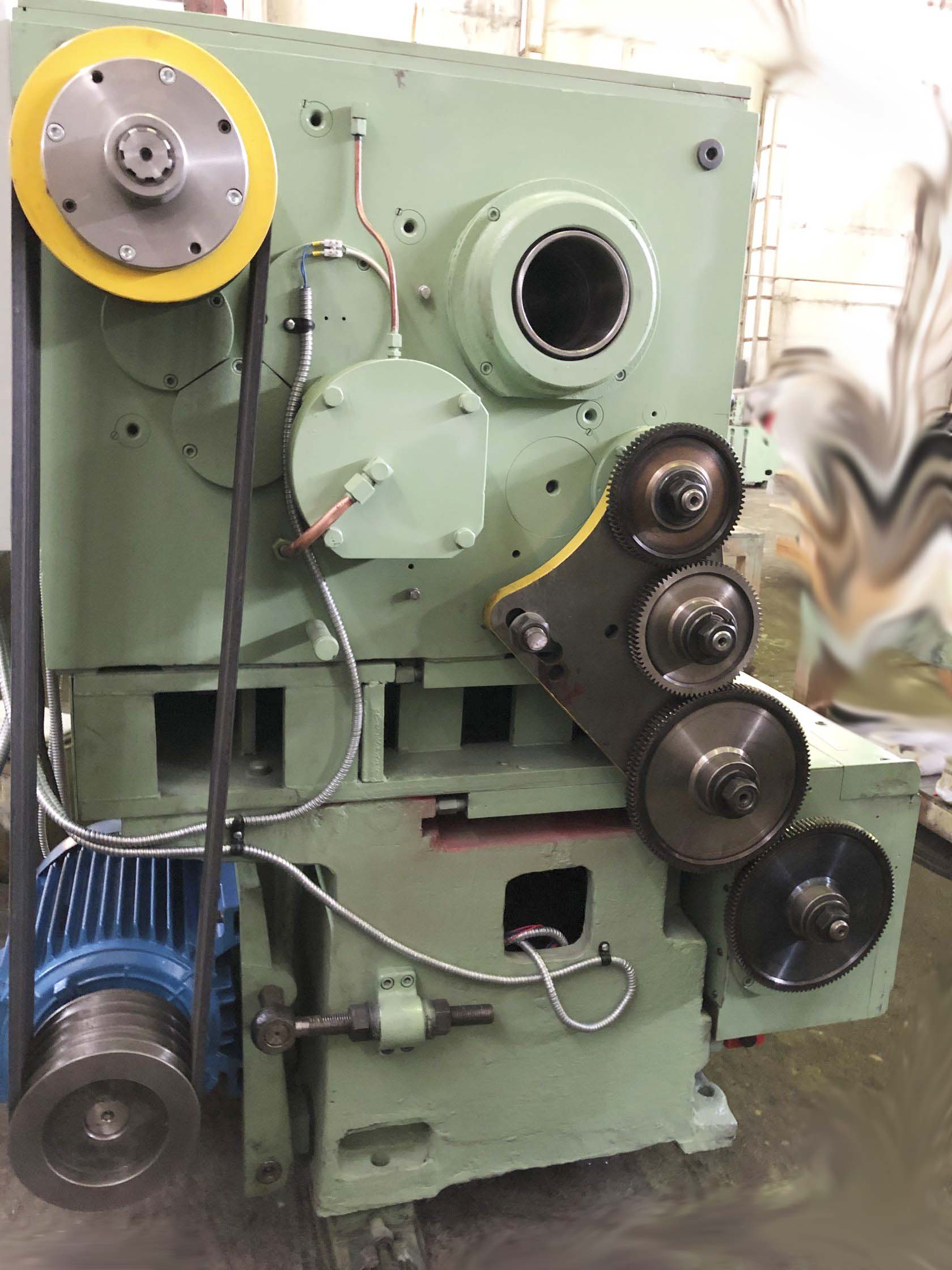

Комплект змінних зубчастиних коліс;
Центр нерухомий передньої бабки М100;
Перехідна втулка.

Комплектація верстата за спеціальним замовленням

Люнет нерухомий Ø 100-500 мм;
Люнет рухомий Ø 70-250 мм;
Люнет відкритий Ø 500-800 мм;
Люнет відкритий Ø 300-500 мм;
Люнет роликовий Ø 180-650 мм;
Вбудовування ГАП-а довжиною до 390 мм;
Конусна лінійка;
Шліфувальний супорт;
Другий токарний супорт;
Влаштування цифрової індикації на 1, 2 або 3 осі;
Регульований привід головного руху та подачі;
Патрон 3-х кулачковий самоцентруючий Ø 400 мм із планшайбою;
4-х кулачковий патрон Ø 1250 мм із незалежним переміщенням кулачків;
Розточувальна борштанга;
Стійка під розточувальну борштангу;
Опори клинові;
Діаметр отвору у шпинделі 150 мм;
Клас точності верстата П;
max вага деталі, яка встановлюється на верстаті в центрах 12000 кг;
max вага деталі, яка встановлюється на верстаті в центрах 16000 кг.

Посадочні та приєднувальні розміри верстата РТ817. Шпіндель

РТ817 Посадочні та приєднувальні розміри токарного верстата. Шпіндель
