Виробник токарного верстата 16К30 - Рязанський верстатобудівний завод РСЗ , заснований у 1949 році.
Свій перший верстат Рязанський верстатобудівний завод випустив 21 лютого 1949 - це був токарно-гвинторізний верстат 164 серії. Протягом короткого часу заводом було запущено в виробництво ще три серії токарних верстатів - 166, 165 у 1953 році, 163 у 1956 році.
У міру вдосконалення конструкції верстатів завод випускав все більш сучасні моделі - 1М63 , 1М63Б , 1М63БФ101 , 1М63Н , 16К30 , 1А64 , 16К40 , 1М65 , 1Н65 .
На основі універсальних токарних верстатів Рязанським верстатобудівним заводом був освоєний випуск токарних верстатів з ЧПУ - 16К30Ф3 , 16М30Ф3 , 16К40РФ3, 16Р50Ф3 та ін.
Також заводом освоєно випуск сучасних токарних обробних центрів з числом координат від 4 до 8, токарних верстатів з ЧПУ похилої 1П756ДФ3 і горизонтальної компоновок, трубообробних верстатів 1А983 , 1Н983 - для обробки кінців труб діаметром до 460 мм, колесотокарних, колесотокарних та ін.
Токарно-гвинторізний верстат 16К30 призначений для виконання різноманітних токарних та гвинторізних робіт, включаючи точення конусів та нарізування різьблень (метричних, дюймових, модульних та питних) в умовах одиничного виробництва.
На верстаті 16К30 обробляються чорні та кольорові метали з високими швидкостями різання різцями зі швидкорізальної сталі та твердих сплавів.
Зміна частоти обертання шпинделя та двох подач може здійснюватися без зупинки обертання при різанні.
У 1934 році на Московському верстатобудівному заводі "Червоний пролетар" освоюється випуск важких універсальних токарно-гвинторізних верстатів ДІП-300 , ДІП-400 , ДІП-500 . Як прототип був обраний токарно-гвинторізний верстат німецької фірми VDF.
У 1944 році виробництво цих верстатів було передано на Рязанський верстатобудівний завод РСЗ .
У 1956 році запущена у виробництво перша модель 163-ї серії – 163 – РМЦ 1400, 2800.
У 1968 році запущено у виробництво наступне покоління серії-модель 1м63 , 1м63Б .
З 1973 року початок серійного випуску токарних верстатів: 16К30 , 16К30Ф3 , 1М63Бф101 , 16М30Ф3 , 1П756ДФ3 .
Верстати 163 серії вироблялися, також, у Тбілісі - 1Д63А , 1М63Д, 1М63ДФ101.
У 1992 році початок серійного випуску останньої моделі 163 серії 1М63Н .

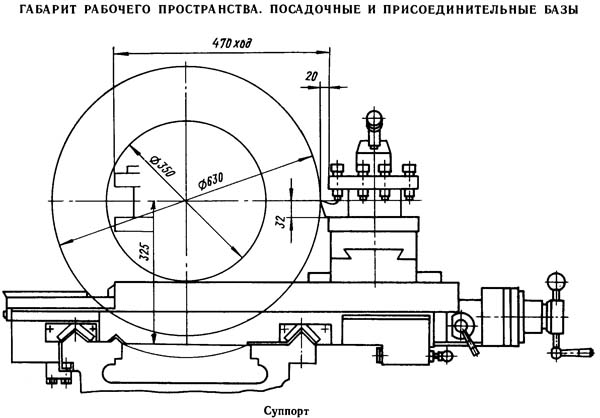

Габарит робочого простору токарного 16К30

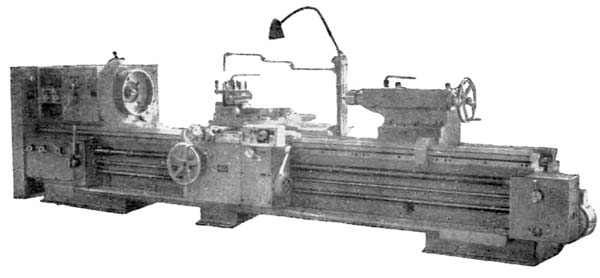

Фото токарно-гвинторізного 16К30

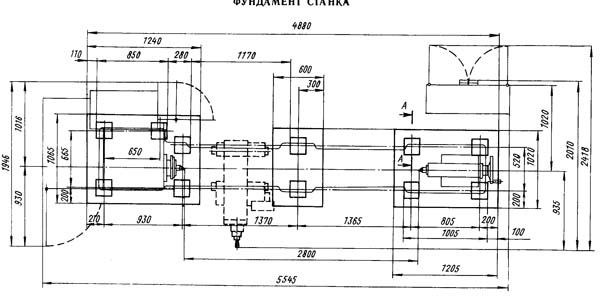

Креслення фундамента токарно-гвинторізного 16К30
| Найменування параметру | 16K30 | |
|---|---|---|
| Основні параметри верстата | ||
| Клас точності верстата за ГОСТ 8-77 | Н | |
| Найбільший діаметр виробу, що обробляється над станиною, мм | 630 | |
| Найбільший діаметр виробу, що обробляється над супортом, мм. | 350 | |
| Найбільша маса виробу, що обробляється, оброблюваного в центрах, мм | 2000 рік | |
| Шпиндель | ||
| Потужність двигуна головного руху, кВт | 17, 13, 22 | |
| Діаметр отвору в шпинделі, мм | 71 | |
| Найбільший діаметр прутка, що проходить через отвір у шпинделі, мм | 70 | |
| Кількість швидкостей шпинделя | 24 | |
| Межі оборотів шпинделя, об/хв | 6,3...1600 | |
| Центр шпинделя за ГОСТ 13214-67 | Метричний 100 | |
| Кінець шпинделя за ГОСТ 12593-72 | ||
| Найбільший момент, що крутить, на шпинделі, кгс*м | 315 | |
| Супорт | ||
| Найбільше поздовжнє переміщення супорта, мм | 1200, 1800, 2600 | |
| Найбільше поперечне переміщення супорта, мм | 470 | |
| Висота різця, що встановлюється в різцетримачі, мм | 32 | |
| Кількість інструментів, що встановлюються в різцетримач, мм | 4 | |
| Кількість подач супорту | 18 | |
| Діапазон швидкостей поздовжніх подач, мм/про | 0,055..1,20 | |
| Діапазон швидкостей поперечних подач, мм/про | 0,023..0,50 | |
| Розміри нарізуваних метричних різьблень, мм | 1...288 | |
| Розміри дюймових різьб, що нарізаються, ниток/дюйм | 0,25..56 | |
| Розміри нарізуваних модульних різьблень, модуль | 0,25..88 | |
| Розміри нарізних різьб, питч | 1..224 | |
| Швидкість швидких ходів під час руху в поздовжньому переміщенні, мм/хв. | 4,1 | |
| Швидкість швидких ходів під час руху в поперечному переміщенні, м/хв | 1,7 | |
| Ціна поділу лімба при русі в поздовжньому переміщенні, мм | 1,0 | |
| Ціна поділу лімба при русі в поперечному переміщенні, мм | 0,1 | |
| Допустимі тягові навантаження на механізми подач при поздовжній подачі, кгс | 1700 | |
| Допустимі тягові навантаження на механізми подач при поперечній подачі, кгс | 1200 | |
| Різцеві санки | ||
| Найбільше переміщення різцевих санчат, мм | 200 | |
| Найбільший кут повороту різцевих санок, град | ±90 | |
| Ціна поділу лімба, мм | 0,05 | |
| Допустимі тягові навантаження на механізми подач на різцеві санки, кгс | 840 | |
| Задня бабка | ||
| Центр шпинделя задньої бабки за ГОСТ 13214-67 | Морзе 6 | |
| Найбільше переміщення пінолі, мм | 200 | |
| Електроустаткування та приводи верстата | ||
| Електромережа | 380 В, 50 Гц | |
| Кількість електродвигунів на верстаті | 3 | |
| Електродвигун головного приводу, кВт | 17, 13, 22 | |
| Електродвигун швидкого ходу, кВт | 0,8 | |
| Електродвигун насоса охолодження, кВт | 0,12 | |
| Сумарна потужність електродвигунів, кВт | ||
| Габарити та маса верстата | ||
| Габарити верстата (довжина x ширина x висота), мм | 5545 х 2010 х 1545 | |
| Маса верстата з ЧПУ, кг | 6875 |
