Виробник токарного верстата РТ755Ф3 - Рязанський верстатобудівний завод РСЗ , заснований у 1949 році.
Свій перший верстат Рязанський верстатобудівний завод випустив 21 лютого 1949 - це був токарно-гвинторізний верстат 164 серії. Протягом короткого часу заводом було запущено в виробництво ще три серії токарних верстатів - 166, 165 у 1953 році, 163 у 1956 році.
У міру вдосконалення конструкції верстатів завод випускав все більш сучасні моделі - 1М63 , 1М63Б , 1М63БФ101 , 1М63Н , 16К30 , 1А64 , 16К40 , 1М65 , 1Н65 .
На основі універсальних токарних верстатів Рязанським верстатобудівним заводом був освоєний випуск токарних верстатів з ЧПУ - 16К30Ф3 , 16М30Ф3 , 16К40РФ3, 16Р50Ф3 та ін.
Також заводом освоєно випуск сучасних токарних обробних центрів з числом координат від 4 до 8, токарних верстатів з ЧПУ похилої 1П756ДФ3 і горизонтальної компоновок, трубообробних верстатів 1А983 , 1Н983 - для обробки кінців труб діаметром до 460 мм, колесотокарних, колесотокарних та ін.
Тяжкий токарний верстат з ЧПУ РТ755Ф3 замінив у виробництві модель 16К50Ф3. Найменування сучасного аналога верстата - 1Р755Ф3 .
Верстат з ЧПУ РТ755Ф3 призначений для токарної обробки зовнішніх циліндричних, конічних та фасонних поверхонь деталей типу валів в один або кілька проходів замкнутим автоматичним циклом у механічних цехах машинобудівних заводів та інших галузях промисловості.
На верстаті РТ755Ф3 можна проводити зовнішнє точення, розточування, свердління, нарізування різьблення.
Регулювання поздовжніх та поперечних подач безступінчасте.
Широкий діапазон регулювання частоти обертання шпинделя та подач, жорсткість основних вузлів верстата дозволяють проводити обробку деталей із звичайних та спеціальних матеріалів, закріплених у центрах чи патроні.
Токарний верстат РТ755Ф3 оснащений системою програмного керування фірми "Сіменс" типу "Сінумерік 7Т".
У верстаті використовуються 8-ми позиційні револьверні головки з горизонтальною віссю обертання. Верстати на замовлення можуть оснащуватися борштангою для розточування глибоких отворів або одночасно борштангою та різцеутримувачем.
Клас точності верстата Н згідно з ГОСТ 8-77.
Шорсткість поверхонь Rа 2,5 мкм за ГОСТ 2789-73.
Коригований рівень звукової потужності LpA не повинен перевищувати 108 дБА.
Розробник - Рязанське спеціальне конструкторське бюро верстатобудування.

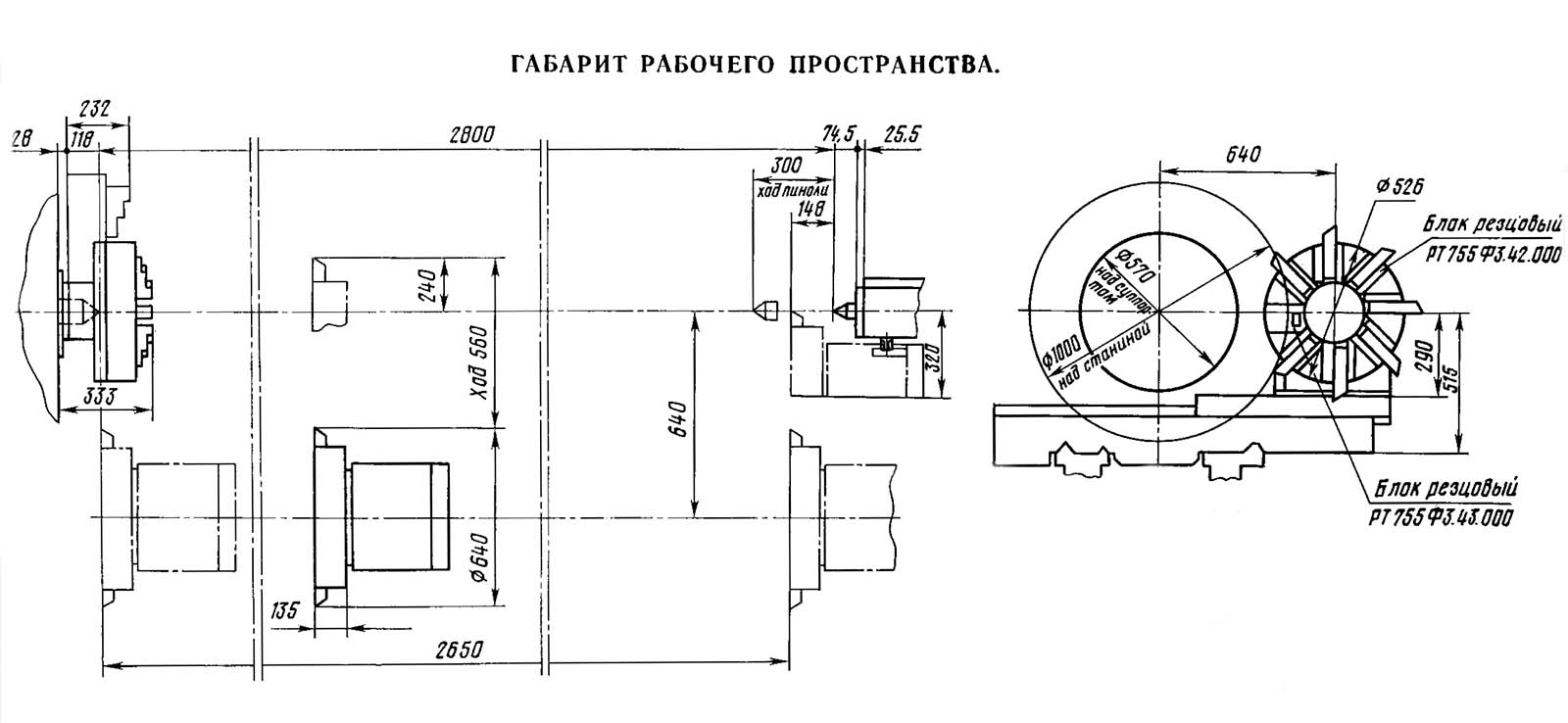

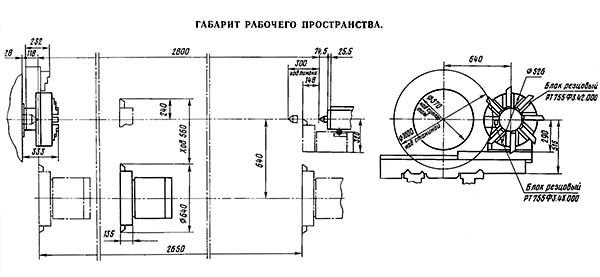

Габарит робочого простору токарного верстата з ЧПУ РТ755Ф3141
Габарит робочого простору токарного верстата з ЧПУ РТ755Ф3. Дивитись у збільшеному масштабі

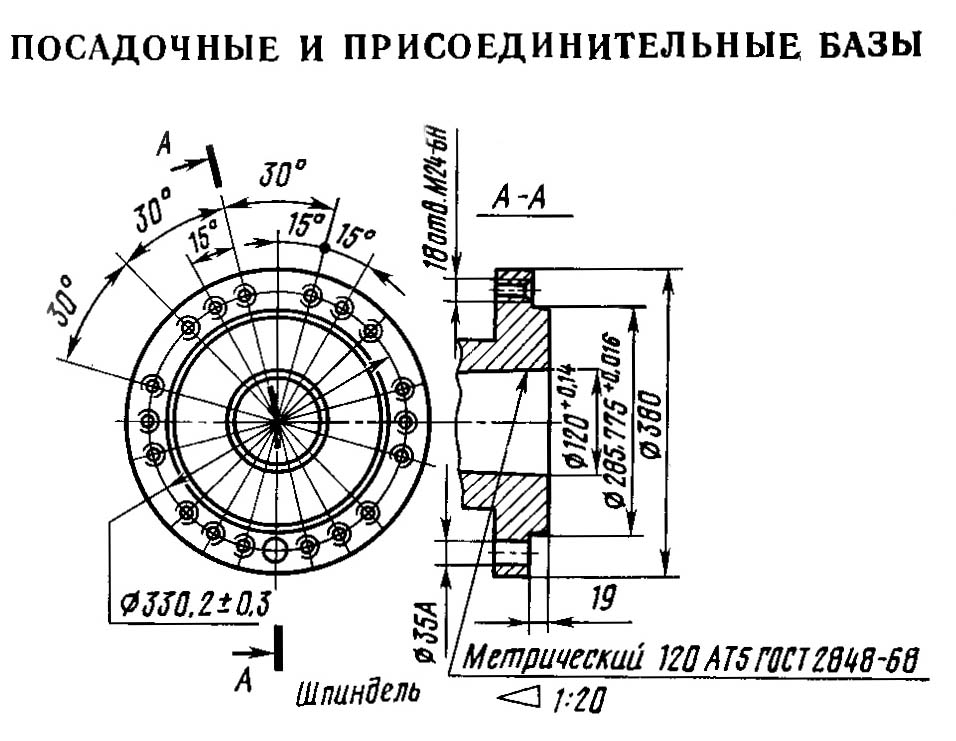

Посадочні та приєднувальні бази токарного верстата з ЧПУ РТ755Ф3

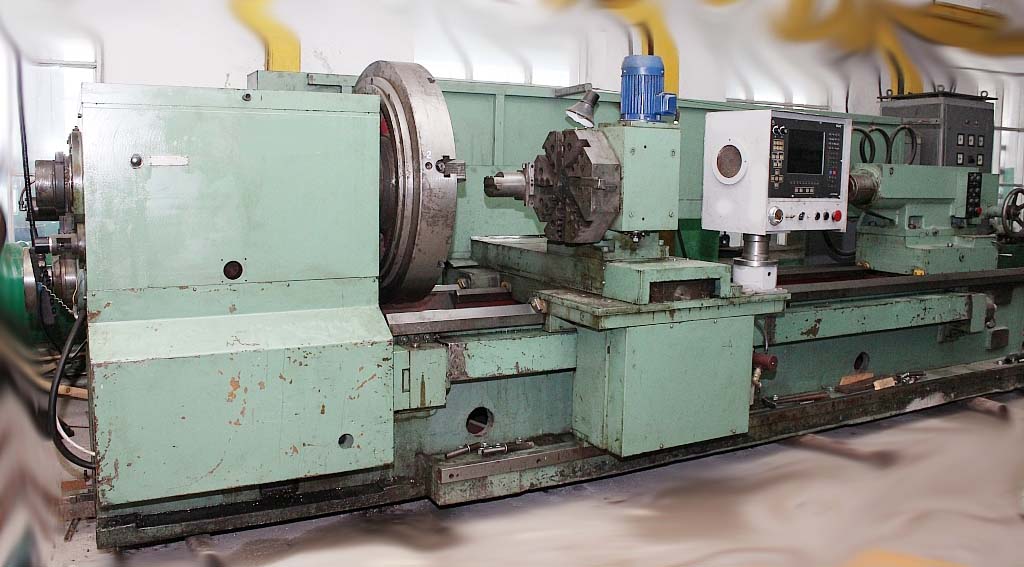

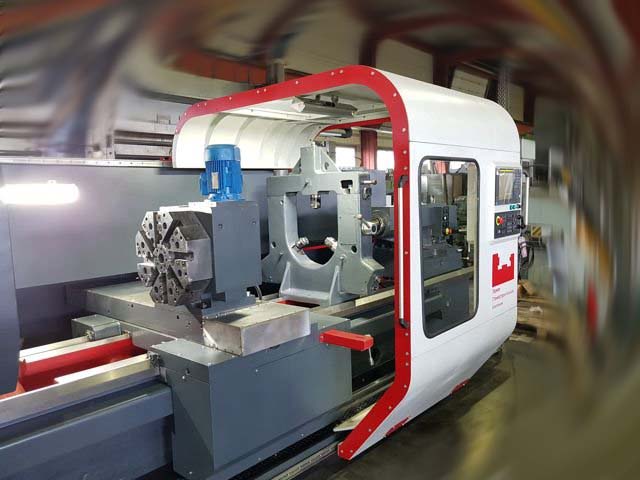

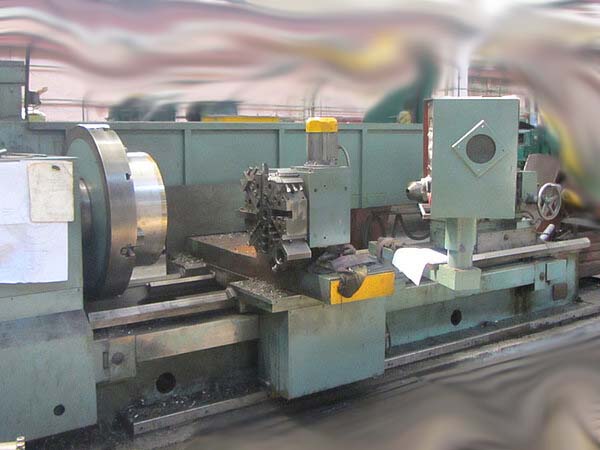

Фото токарного верстата з ЧПУ РТ755Ф3
Фото токарного верстата з ЧПУ РТ755Ф3. Дивитись у збільшеному масштабі

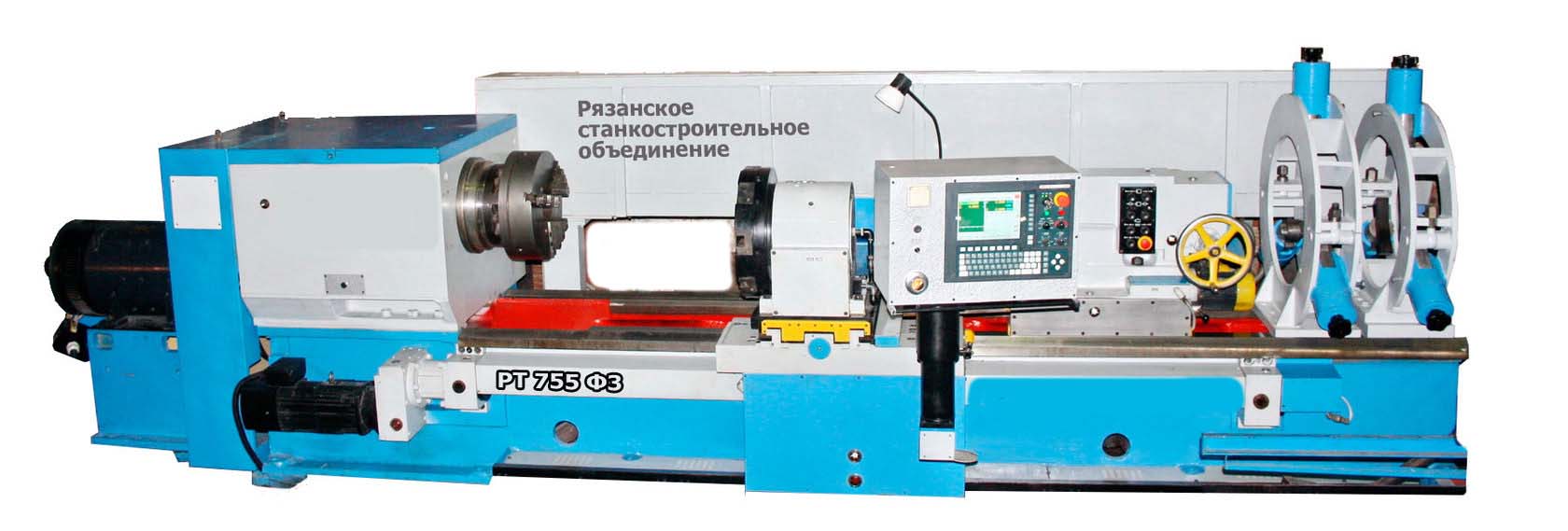

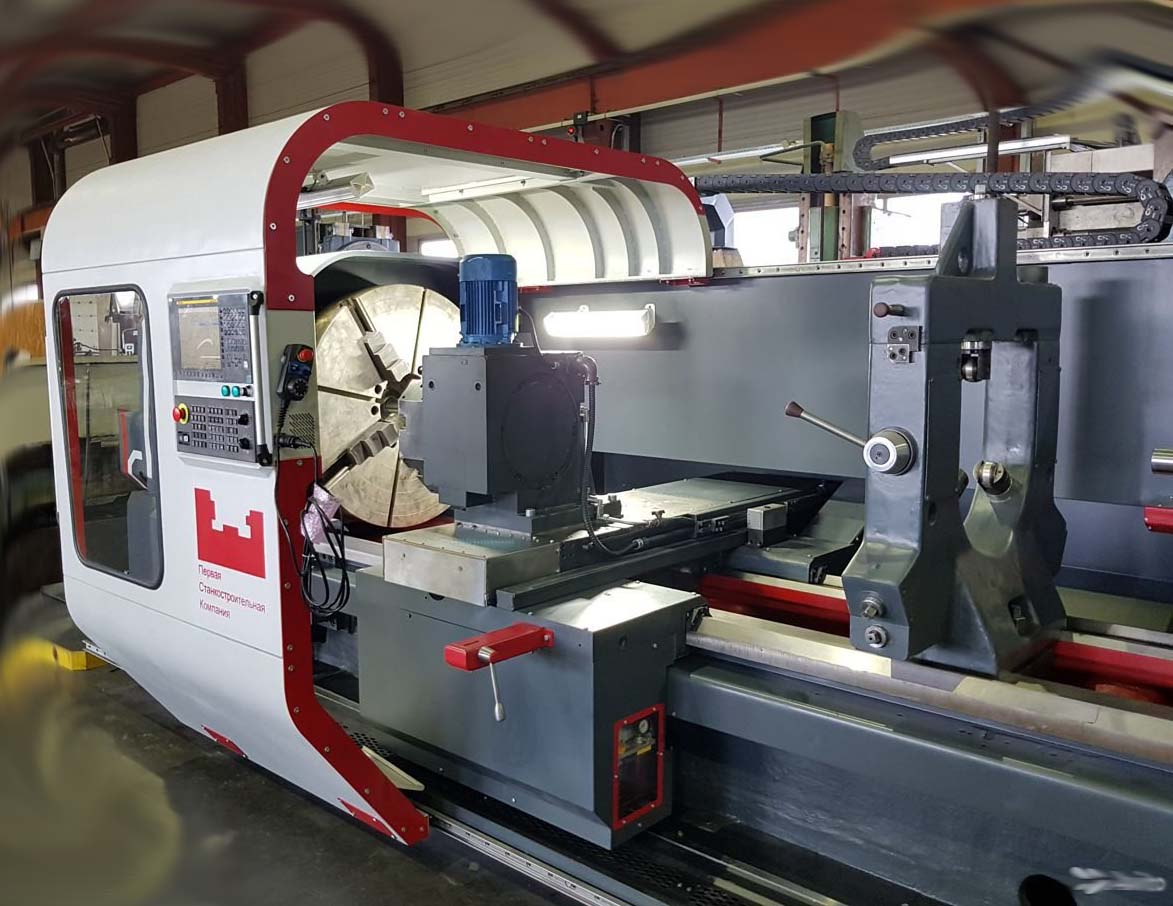

Фото токарного верстата з ЧПУ РТ755Ф3
Фото токарного верстата з ЧПУ РТ755Ф3. Дивитись у збільшеному масштабі

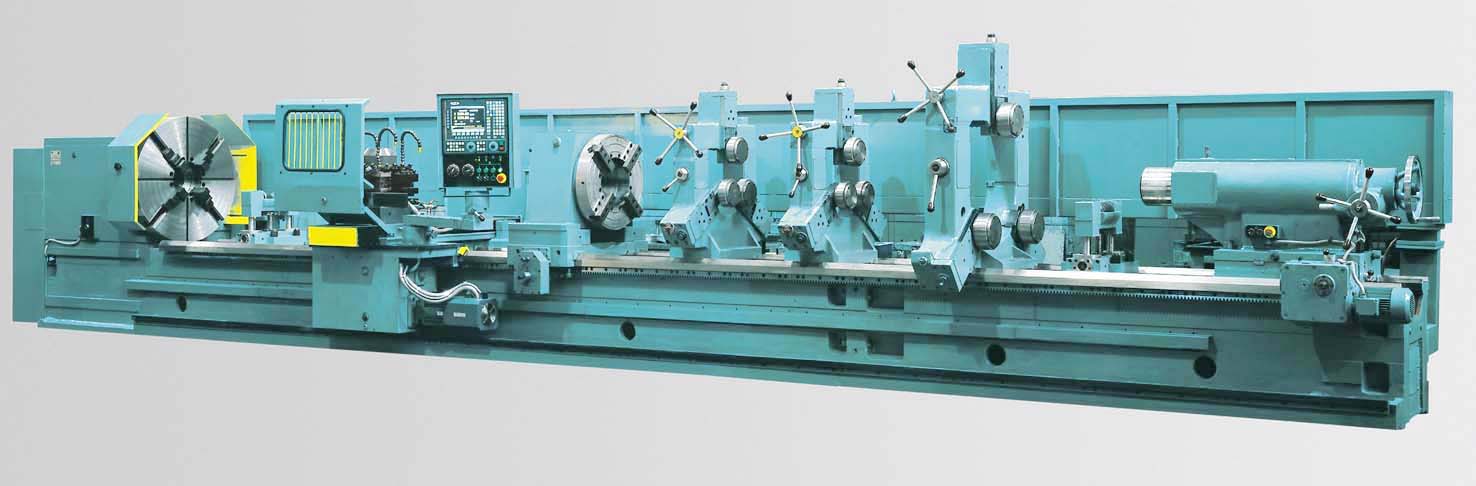

Фото токарного верстата з ЧПУ РТ755Ф3
Фото токарного верстата з ЧПУ РТ755Ф3. Дивитись у збільшеному масштабі

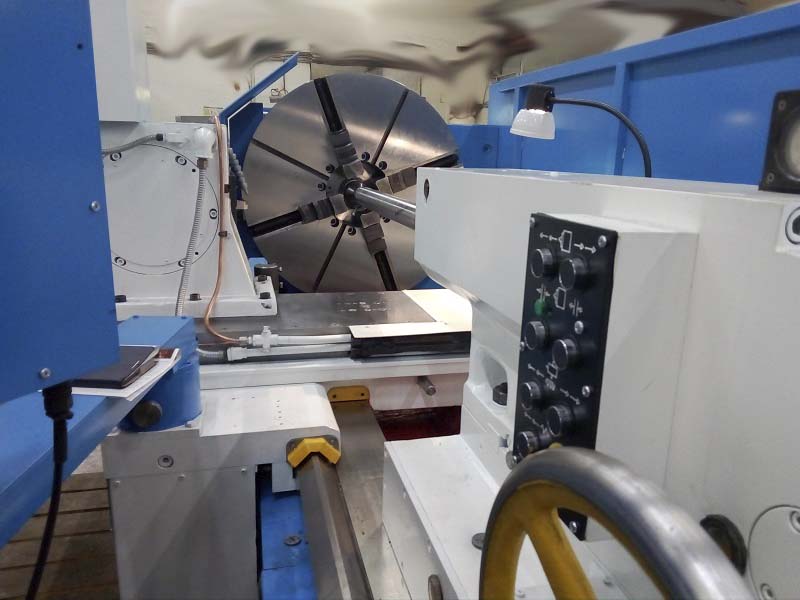

Фото токарного верстата з ЧПУ РТ755Ф3
Фото токарного верстата з ЧПУ РТ755Ф3
Фото токарного верстата з ЧПУ РТ755Ф3
Фото токарного верстата з ЧПУ РТ755Ф3

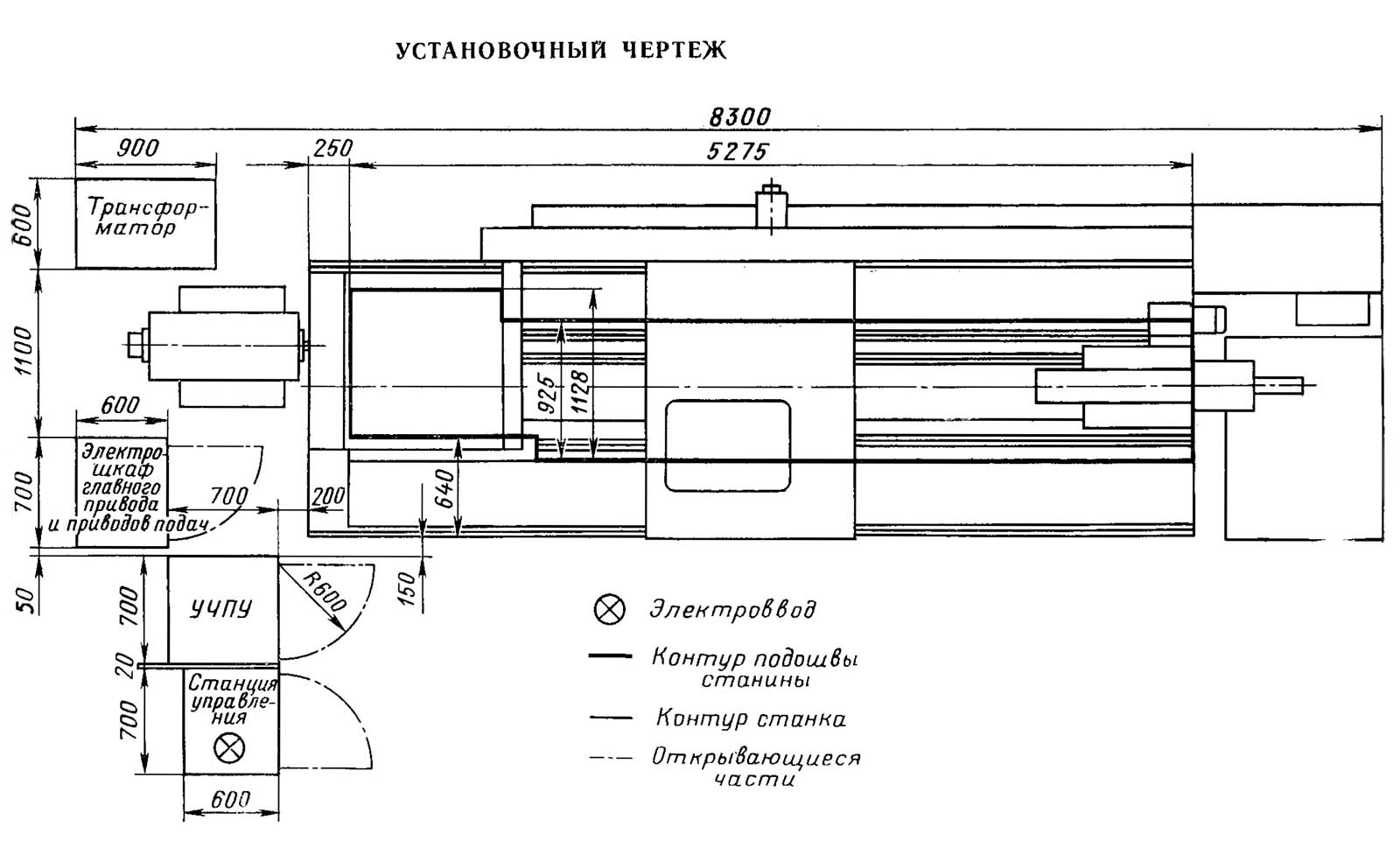

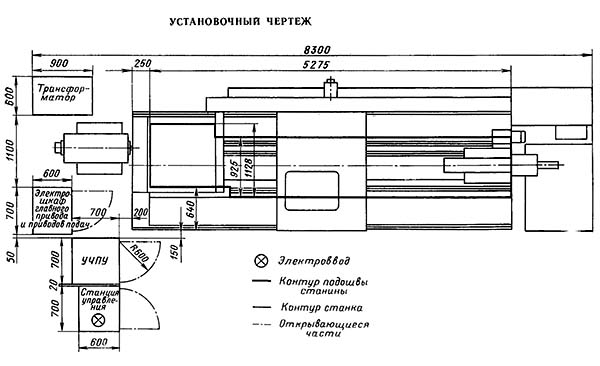

Настановне креслення токарного верстата РТ755Ф3
Настановне креслення токарного верстата РТ755Ф3. Дивитись у збільшеному масштабі

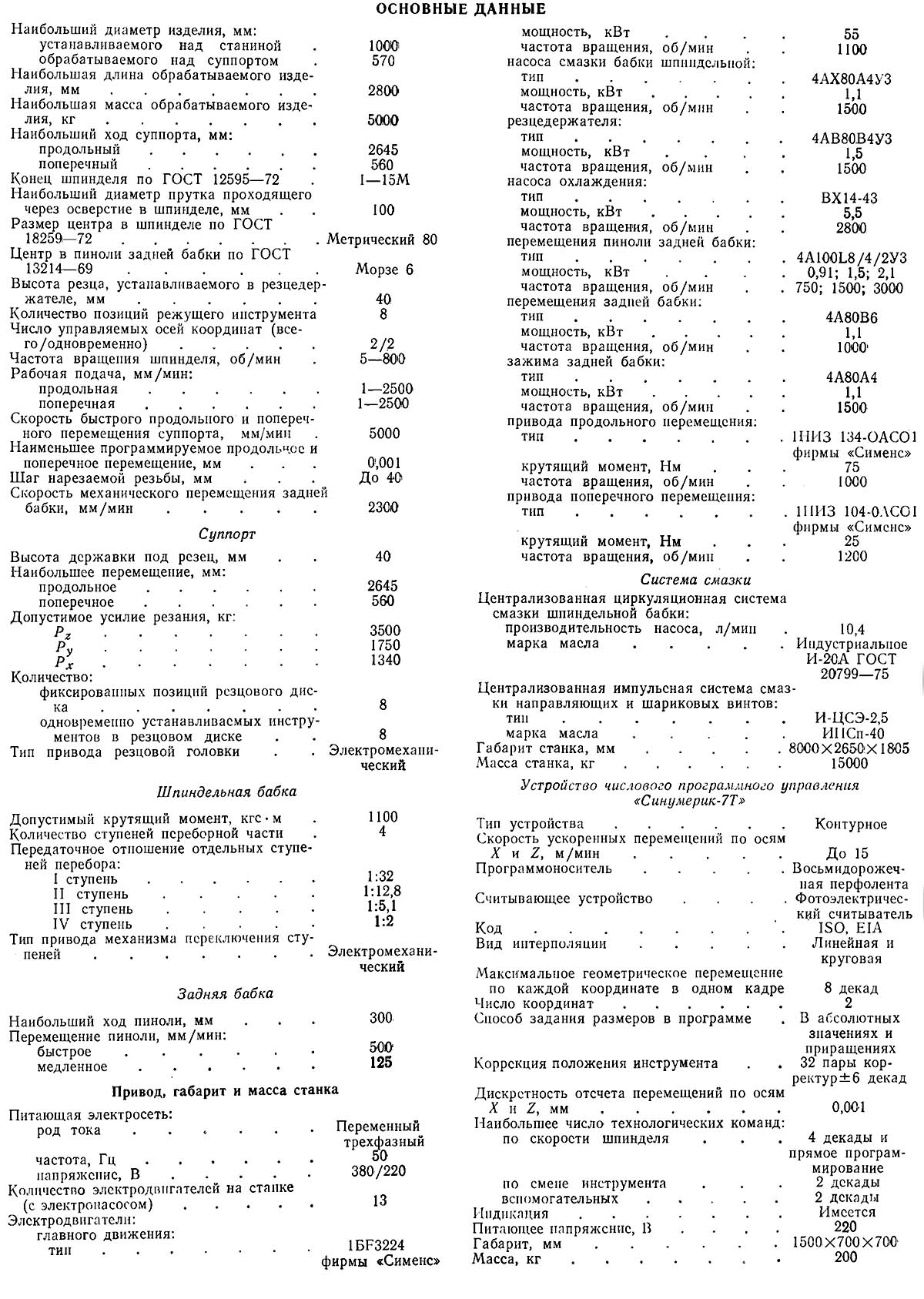

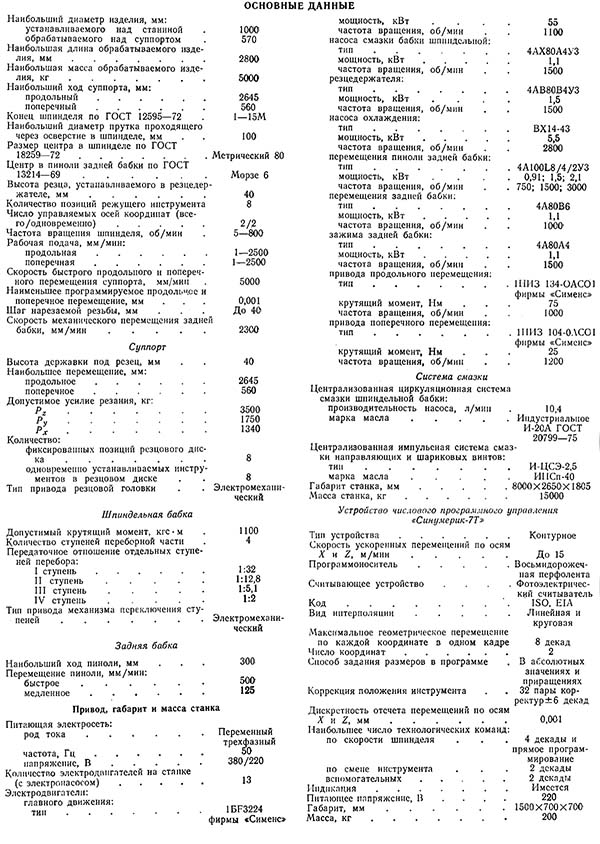

Технічні характеристики токарного верстата РТ755Ф3
Технічні характеристики токарного верстата РТ755Ф3. Дивитись у збільшеному масштабі
| Найменування параметру | 16K50F3 | РТ755Ф3 |
|---|---|---|
| Основні параметри верстата | ||
| Клас точності верстата за ГОСТ 8-82 | Н | Н |
| Найбільший діаметр виробу, що обробляється над станиною, мм | 1000 | 1000 |
| Найбільший діаметр виробу, що обробляється над супортом, мм. | 570 | 570 |
| Найбільша довжина виробу, що обробляється (РМЦ), мм | 2000 рік | 2800 |
| Найбільша маса виробу, що обробляється, кг | 8000 | 5000 |
| Кількість керованих осей (всього/одночасно) | 2 | 2/ 2 |
| Шпиндель | ||
| Діаметр отвору в шпинделі, мм | 105 | 105 |
| Найбільший діаметр прутка, що проходить через отвір у шпинделі, мм | 100 | 100 |
| Межі оборотів шпинделя, об/хв (кількість швидкостей) | 2,5..500 (24) | 5..800 (4 ступені) |
| Кінець шпинделя за ГОСТ 12593-72 | 1-15М | |
| Розмір центру у шпинделі за ГОСТ 18259-72 | Метрика. 120 | Метрика. 80 |
| Найбільший момент, що крутить, на шпинделі, кгс*м | 1136 | 1100 |
| Супорт | ||
| Найбільше переміщення супорта: поздовжнє/поперечне, мм | 1845/600 | 2645/560 |
| Висота різця, що встановлюється в різцетримачі, мм | 50 | 40 |
| Кількість інструментів, що встановлюються в різцетримач, мм | 4 | 8 |
| Розміри нарізуваних метричних різьблень, мм | до 10 | до 40 |
| Діапазон швидкостей подач (поздовжніх та поперечних), мм/хв. | 1..2500/ 1..2500 | 1..1200/ 1..600 |
| Швидкість швидких ходів (поздовжніх/поперечних), м/хв. | 4,8/ 2,4 | 5/5 |
| Дискретність завдання переміщення (подовжнього/поперечного, мм | 0,001 | |
| Точність переміщення (подовжнього/поперечного, мм | ||
| Найбільше зусилля подачі (поздовжнє/поперечне), кг | 3500/1340 | |
| Задня бабка | ||
| Центр шпинделя задньої бабки за ГОСТ 13214-67 | Морзе 6 | Морзе 6 |
| Найбільше переміщення пінолі, мм | 300 | 300 |
| Швидкість переміщення пінолі, мм/хв. | 125/500 | |
| Швидкість переміщення задньої бабки, мм/хв. | 2300 | |
| Параметри систем ЧПУ | ||
| Позначення системи ЧПУ | ЕМ-907 | Синумерик 7Т |
| Кількість керованих координат (всього/одночасно) | 2 | 2/2 |
| Дискретність відліку переміщень по осях X та Z, мм | 0,01/ 0,005 | 0,001/0,001 |
| Електроустаткування та приводи верстата | ||
| Електромережа | 380/220 В,50 Гц | 380/220 В,50 Гц |
| Кількість електродвигунів на верстаті | 13 | |
| Електродвигун головного приводу, кВт (об/хв) | 30 (1450) | 55 (1100 |
| Електродвигун приводів подач, кВт (об/хв) | ||
| Електродвигун різцетримки, кВт (об/хв) | 1,5 (1400) | 1,5 (1500) |
| Електродвигун станції мастила, кВт (об/хв) | 0,55 (2800) | |
| Електродвигун мастила бабки шпиндельної, кВт (об/хв) | 1,1 (1500) | |
| Електродвигун мастила супорта, кВт (об/хв) | 0,01 | |
| Електродвигун насоса охолодження, кВт (об/хв) | 0,15 (2800) | 0,15 (2800) |
| Електродвигун приводу поздовжнього переміщення - момент, що крутить, Нм (об/хв) | ШД5-Д1 із гідропідсилювачем | 75 (1000) |
| Електродвигун приводу поперечного переміщення - момент, що крутить, Нм (об/хв) | ШД5-Д1 із гідропідсилювачем | 25 (1200) |
| Електродвигун приводу переміщення пінолі задньої бабки, кВт (об/хв) | 0,91/ 1,5/ 2,1 (750/ 1500/ 3000) |
|
| Електродвигун приводу переміщення задньої бабки, кВт (про/хв) | 1,1 (1000) | |
| Електродвигун приводу затиску задньої бабки, кВт (об/хв) | 1,1 (1500) | |
| Сумарна потужність електродвигунів, кВт | ||
| Сумарна потужність верстата, кВт | ||
| Габарити та маса верстата | ||
| Габарити верстата (довжина x ширина x висота), мм | 5055 х 2580 х 2100 | 8000 х 2650 х 1805 |
| Маса верстата з ЧПУ, кг | 11500 | 15000 |
