Відомості про виробника токарного верстата з ЧПУ 16М30Ф3

Виробник токарного верстата 16М30Ф3 - Рязанський верстатобудівний завод РСЗ , заснований у 1949 році.

Свій перший верстат Рязанський верстатобудівний завод випустив 21 лютого 1949 - це був токарно-гвинторізний верстат 164 серії. Протягом короткого часу заводом було запущено в виробництво ще три серії токарних верстатів - 166, 165 у 1953 році, 163 у 1956 році.

У міру вдосконалення конструкції верстатів завод випускав все більш сучасні моделі - 1М63 , 1М63Б , 1М63БФ101 , 1М63Н , 16К30 , 1А64 , 16К40 , 1М65 , 1Н65 .

На основі універсальних токарних верстатів Рязанським верстатобудівним заводом був освоєний випуск токарних верстатів з ЧПУ - 16К30Ф3 , 16М30Ф3 , 16К40РФ3, 16Р50Ф3 та ін.

Також заводом освоєно випуск сучасних токарних обробних центрів з числом координат від 4 до 8, токарних верстатів з ЧПУ похилої 1П756ДФ3 і горизонтальної компоновок, трубообробних верстатів 1А983 , 1Н983 - для обробки кінців труб діаметром до 460 мм, колесотокарних, колесотокарних та ін.

Верстати, що випускаються Рязанським верстатобудівним заводом РСЗ

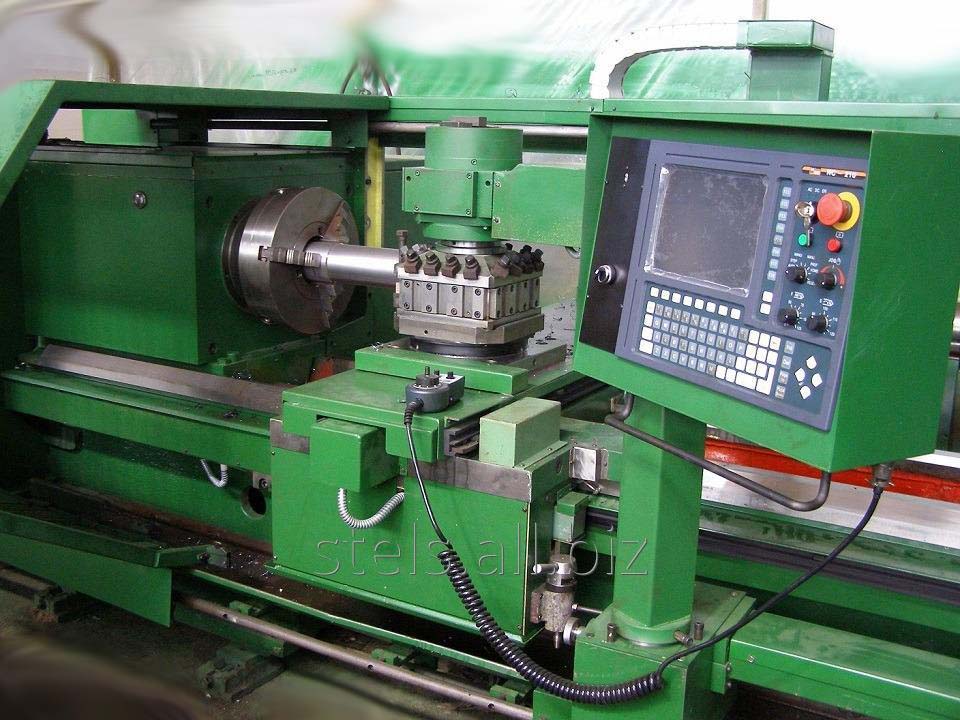

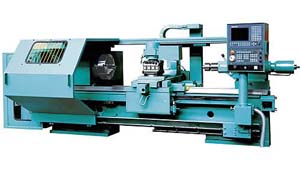

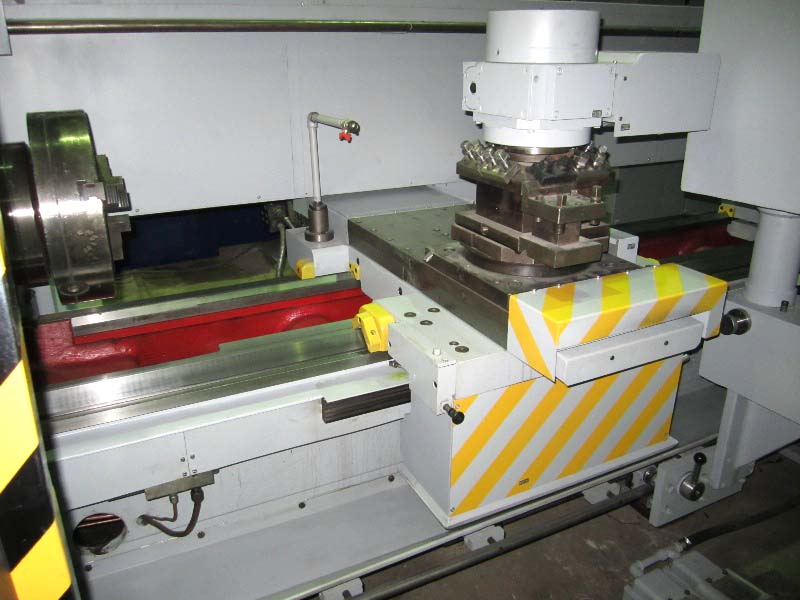

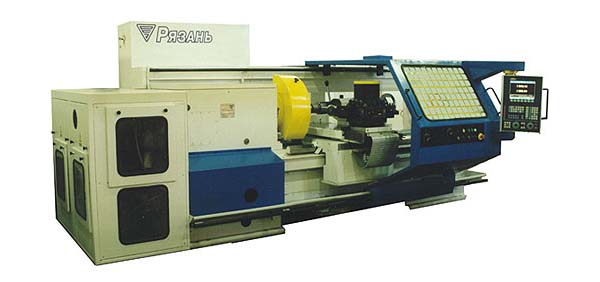

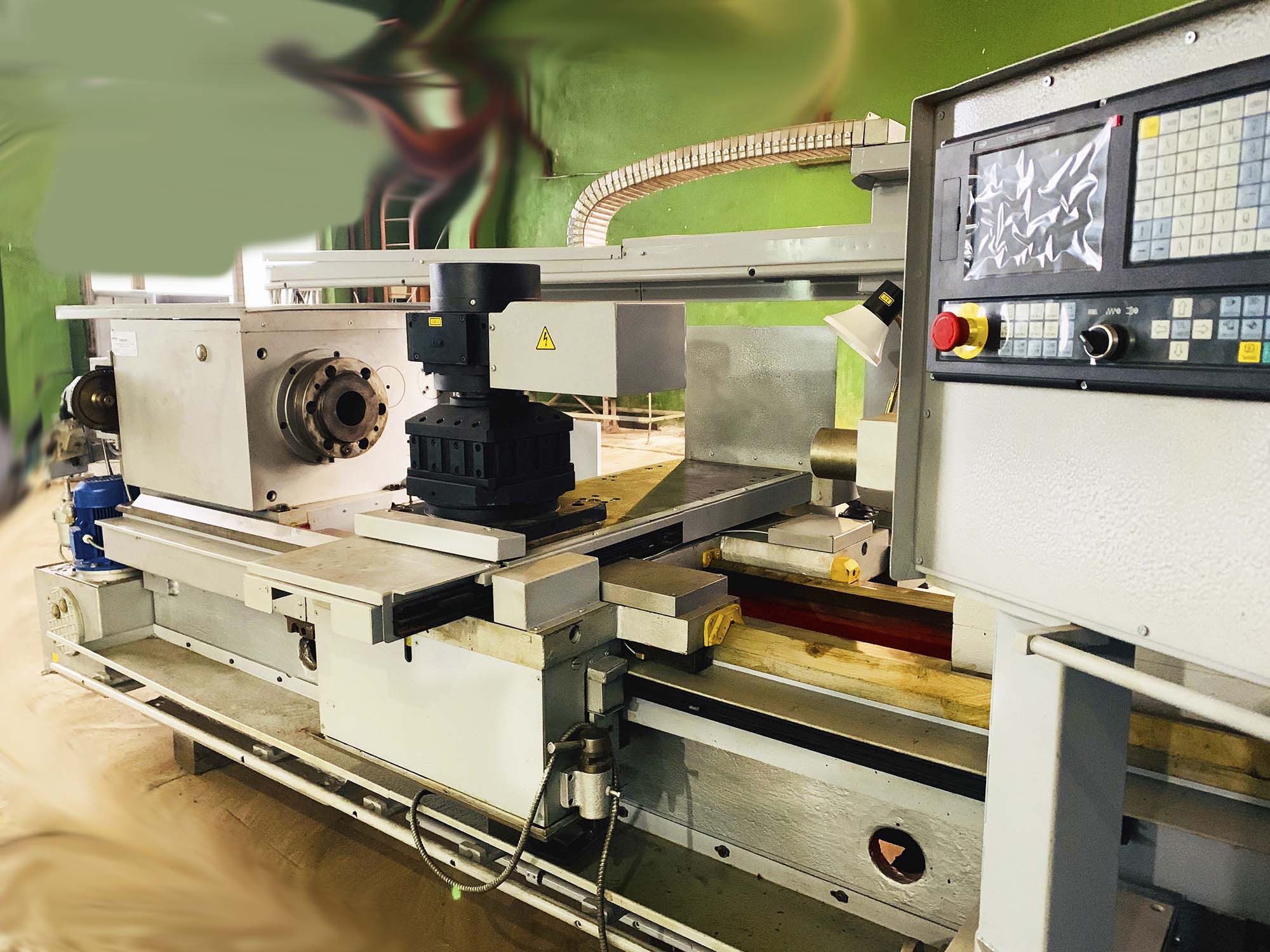

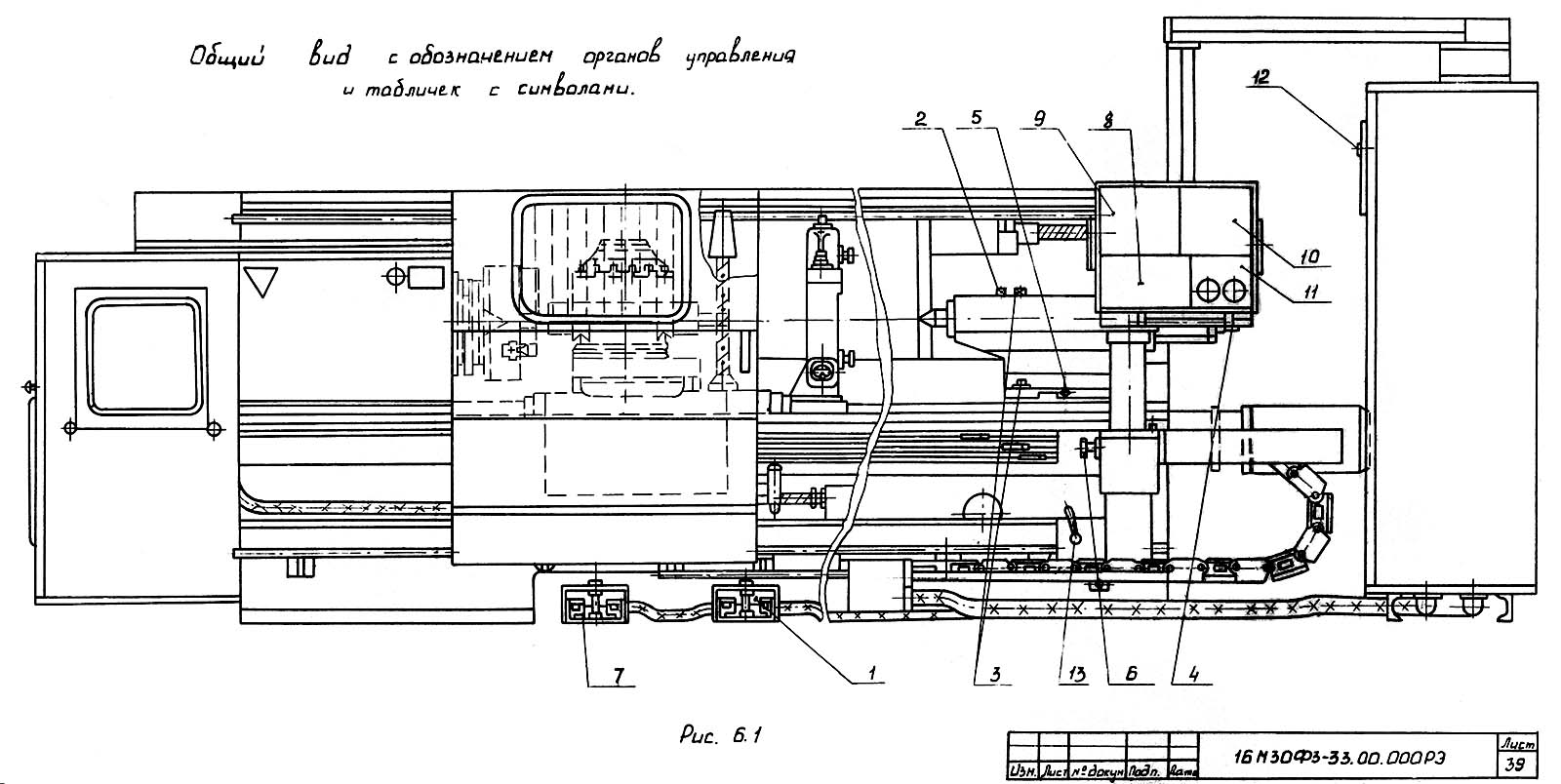

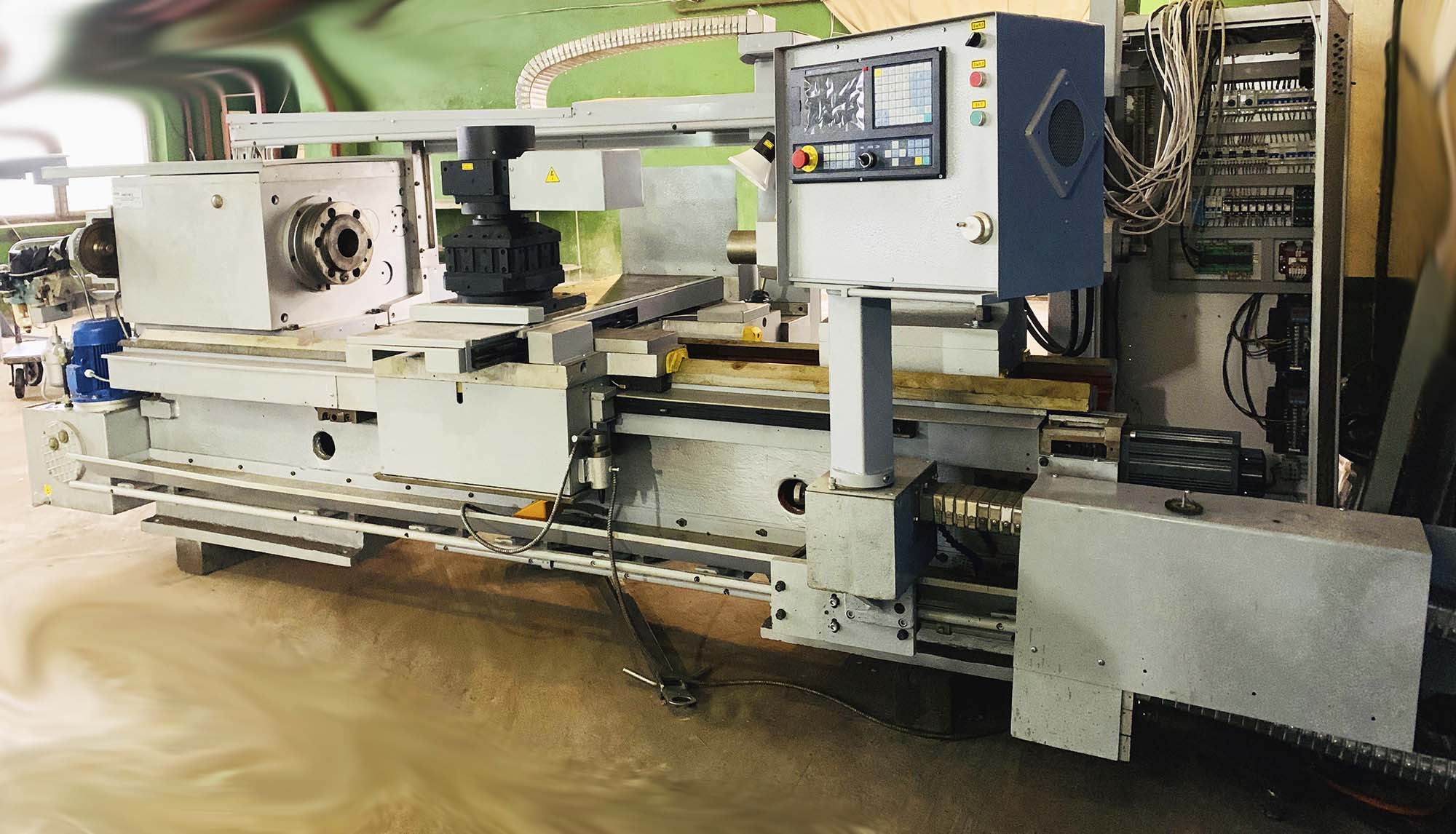

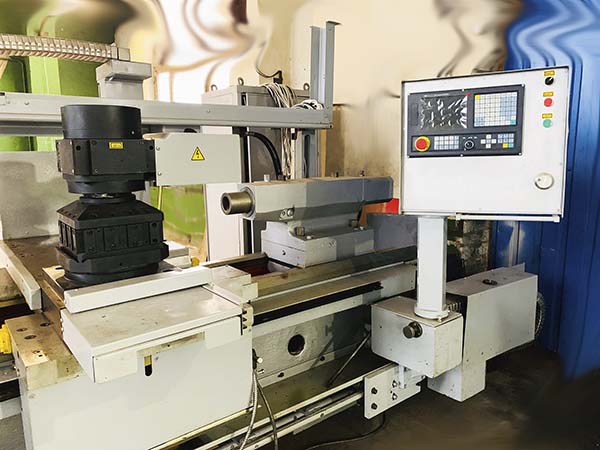

16М30Ф3 Верстат токарний патронно-центровий з числовим програмним керуванням (ЧПУ). Призначення, сфера застосування

Токарний верстат з ЧПУ 16М30Ф3 призначений для токарної обробки поверхонь деталей типу тіл обертання зі ступінчастиним та простим криволінійним профілями та для нарізування різьблення; застосовується в умовах одиничного та дрібносерійного виробництва у цехах машинобудівних заводів та інших галузях промисловості.

Верстат 16М30Ф3 оснащений системою програмного керування «Електроніка НЦ-31».

З верстатом 16М30Ф3 поставляються транспортер для збирання стружки та пневмопатрон.

Шорсткість оброблених на верстаті поверхонь:

циліндричних Ra 2,5 мкм за ГОСТ 2789-73;
конічних та фасонних Rz 20 мкм за ГОСТ 2789-73.

Клас точності верстата П згідно з ГОСТ 8-77.

Верстат 16М30Ф3 призначений для внутрішніх та експортних поставок.

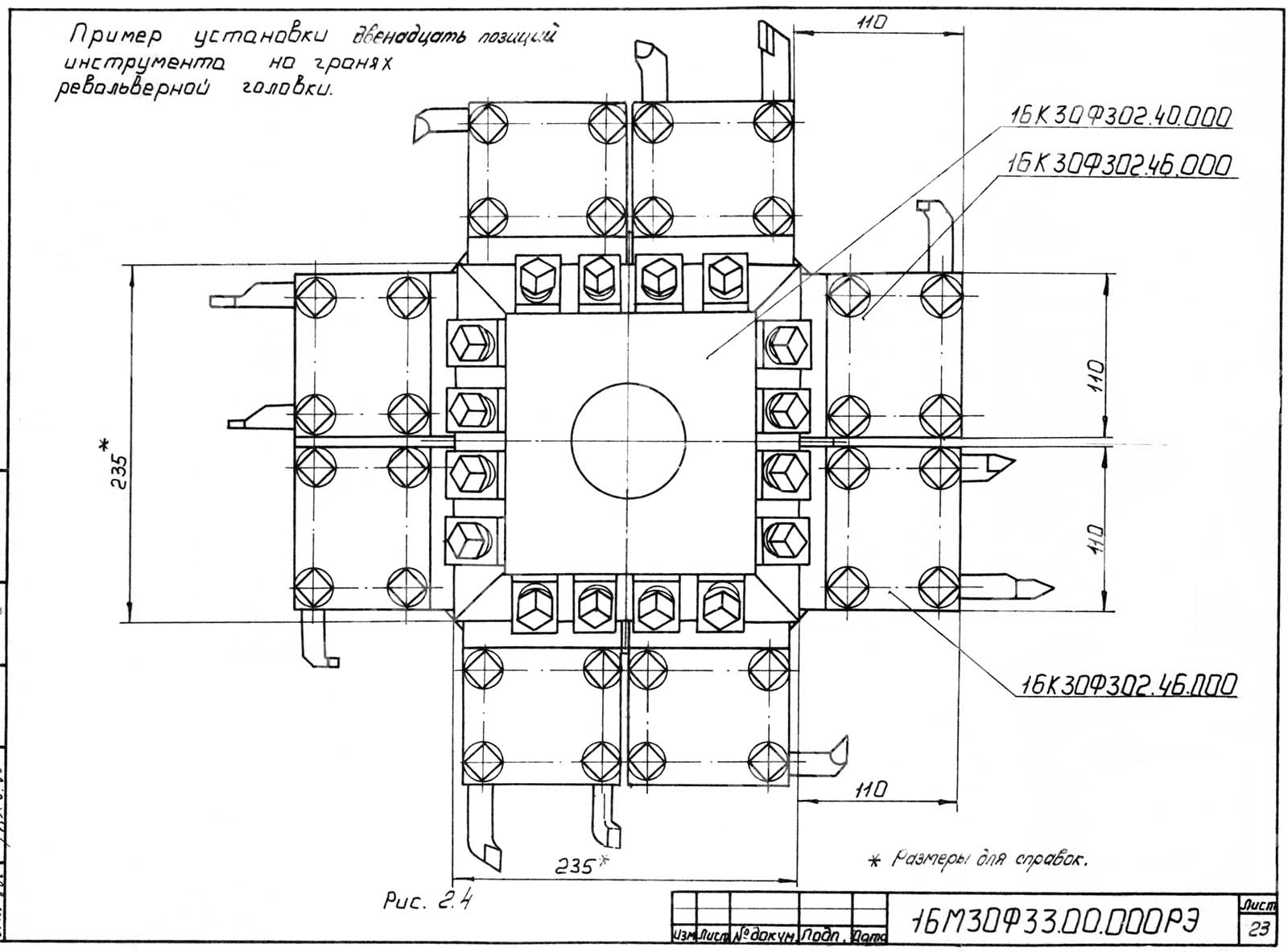

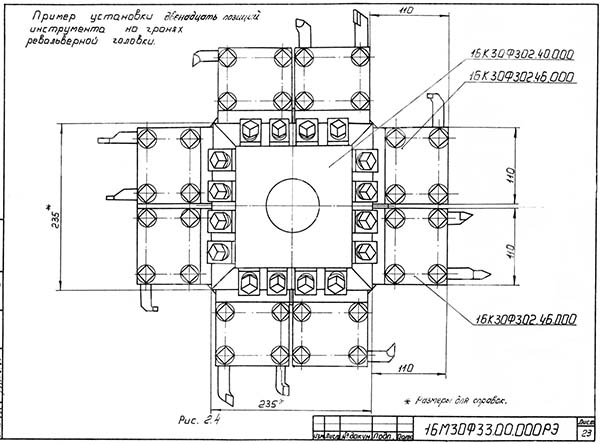

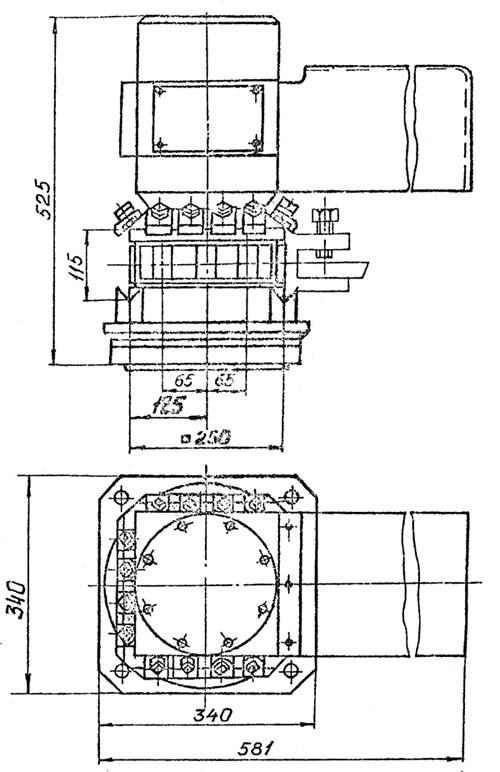

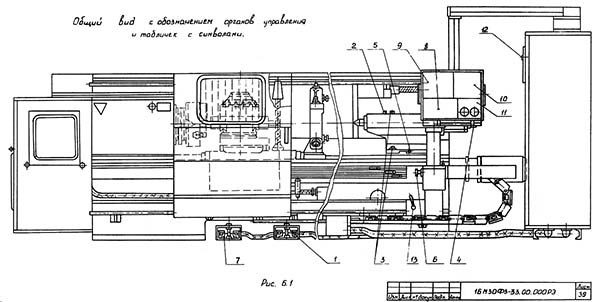

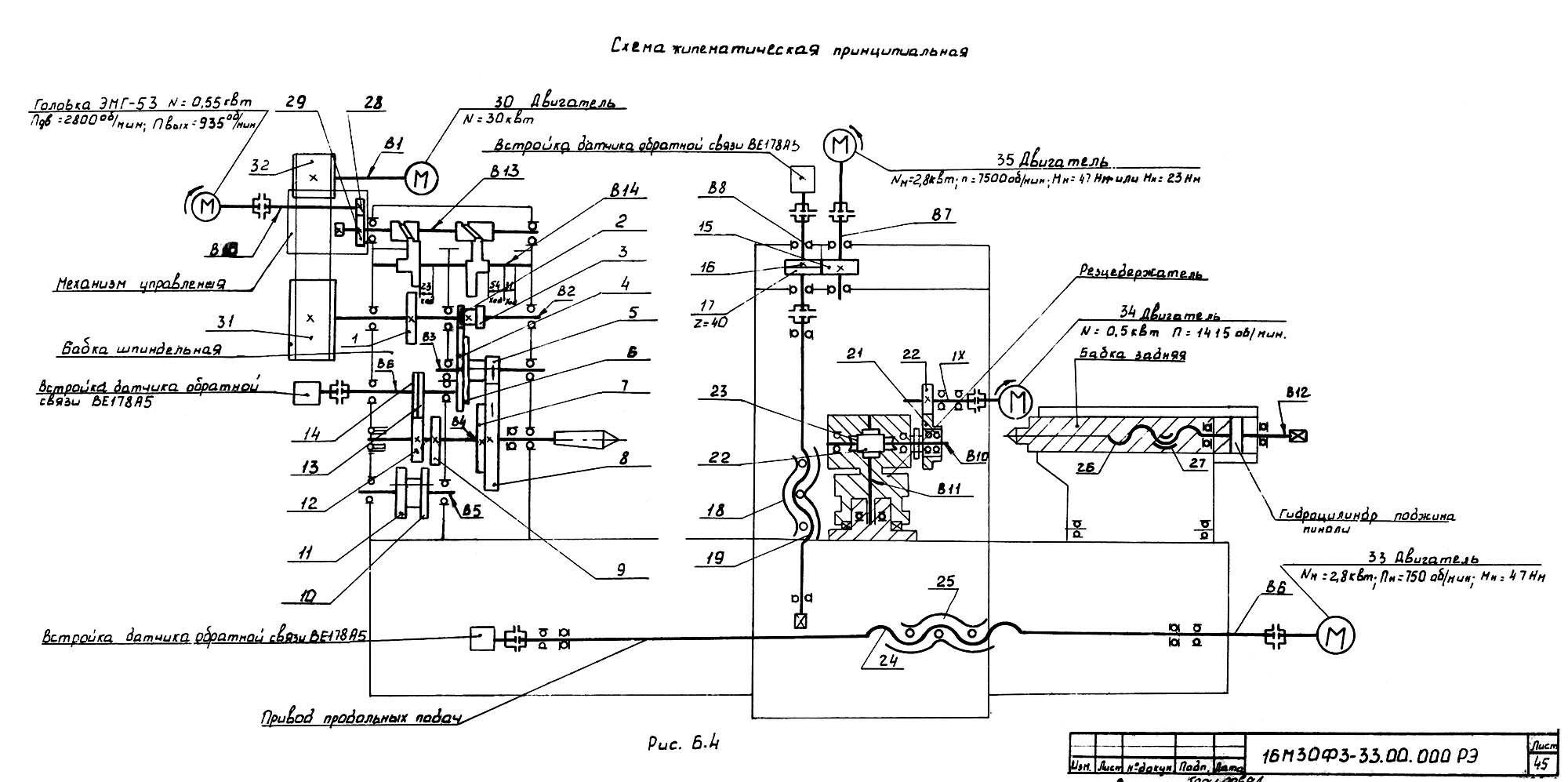

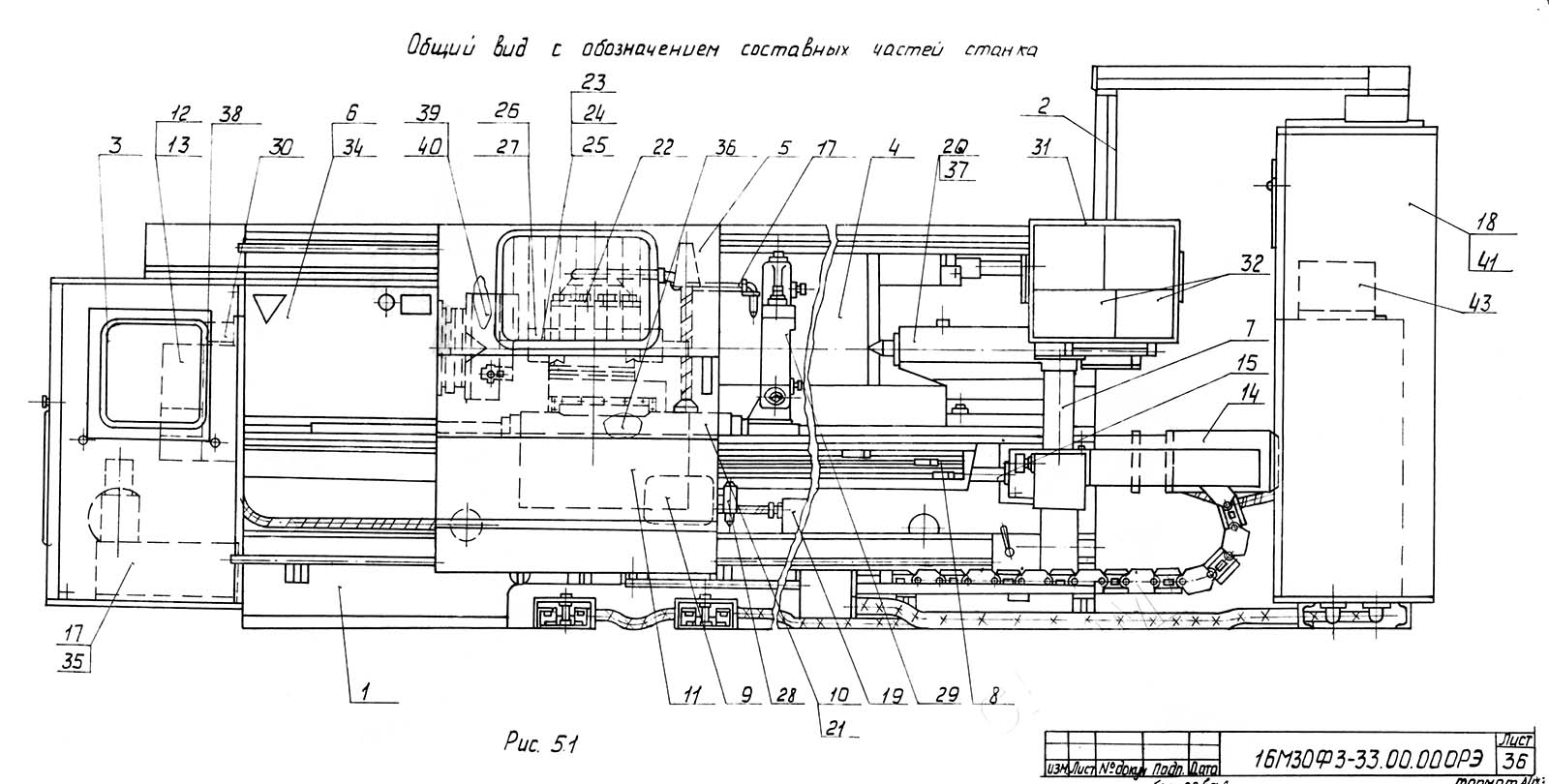

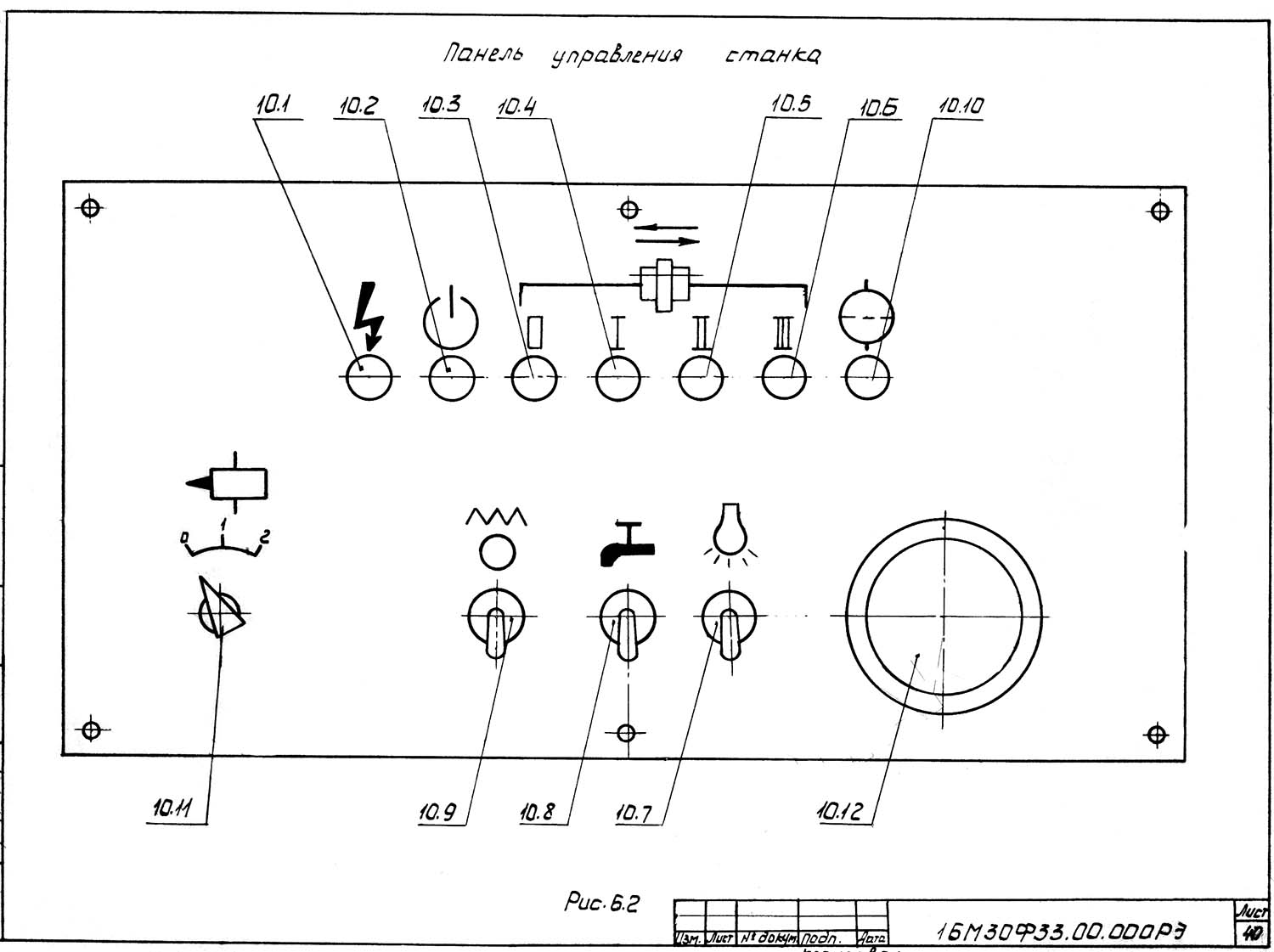

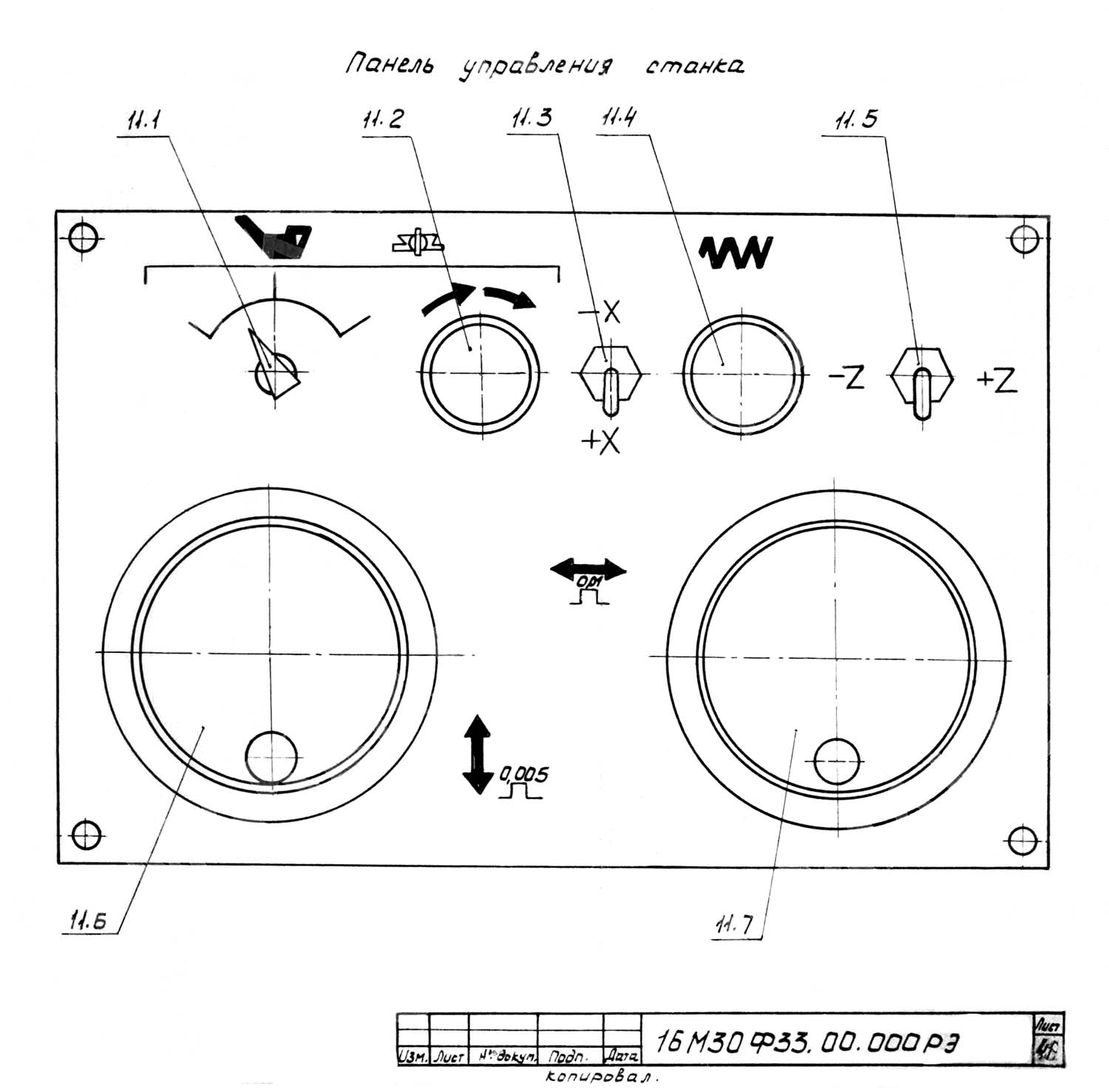

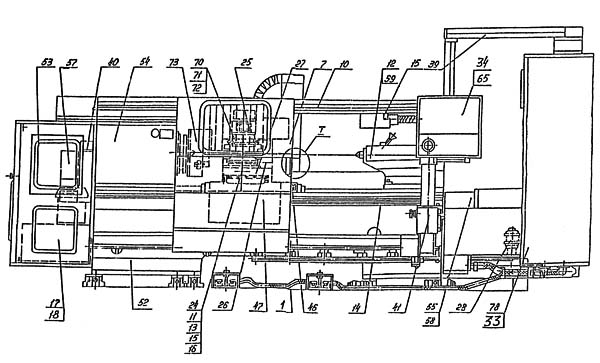

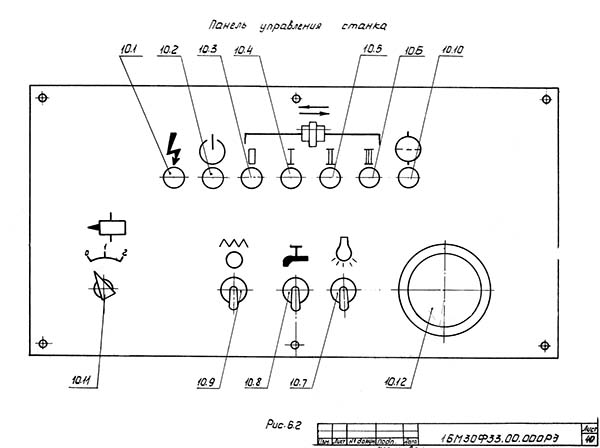

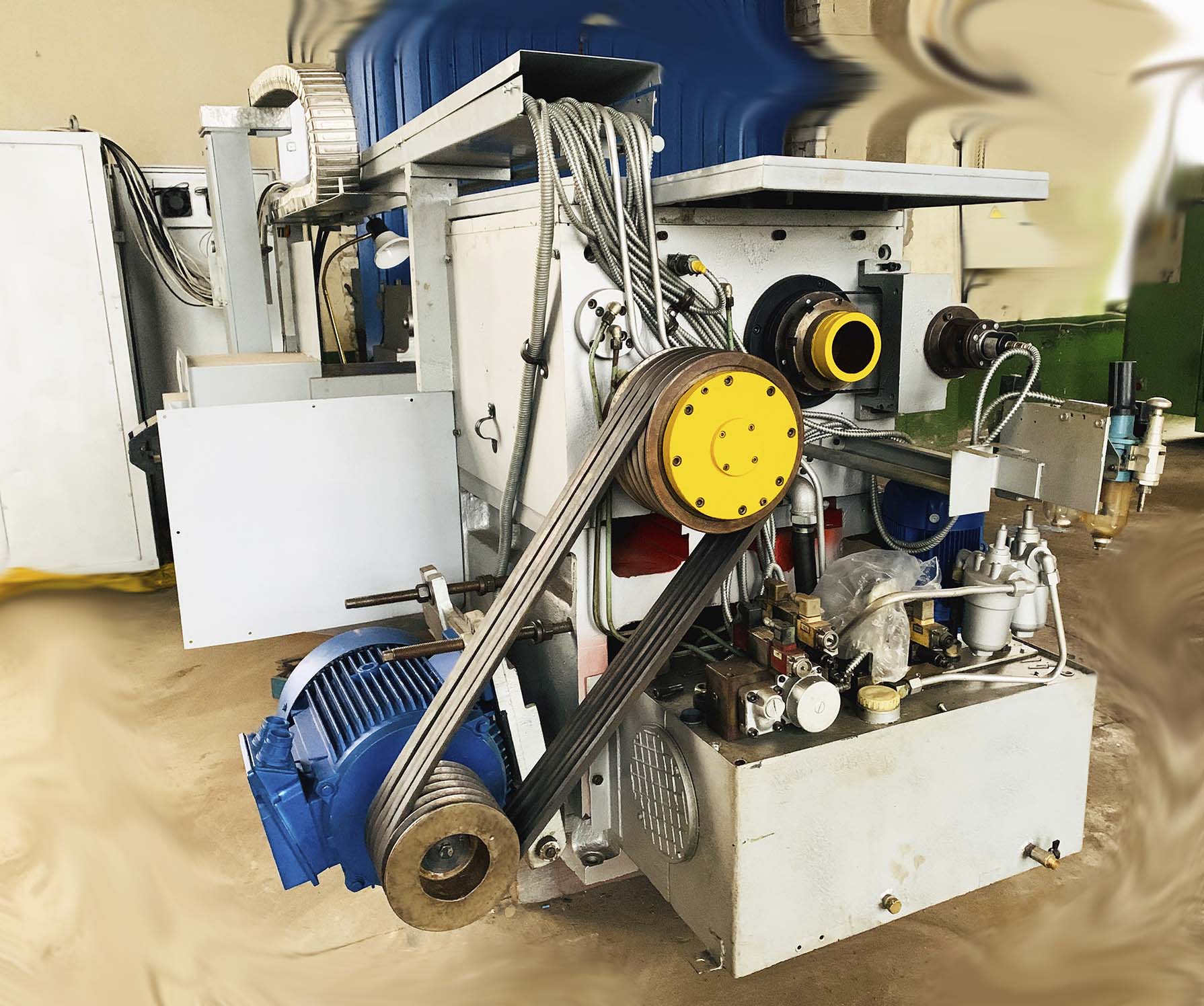

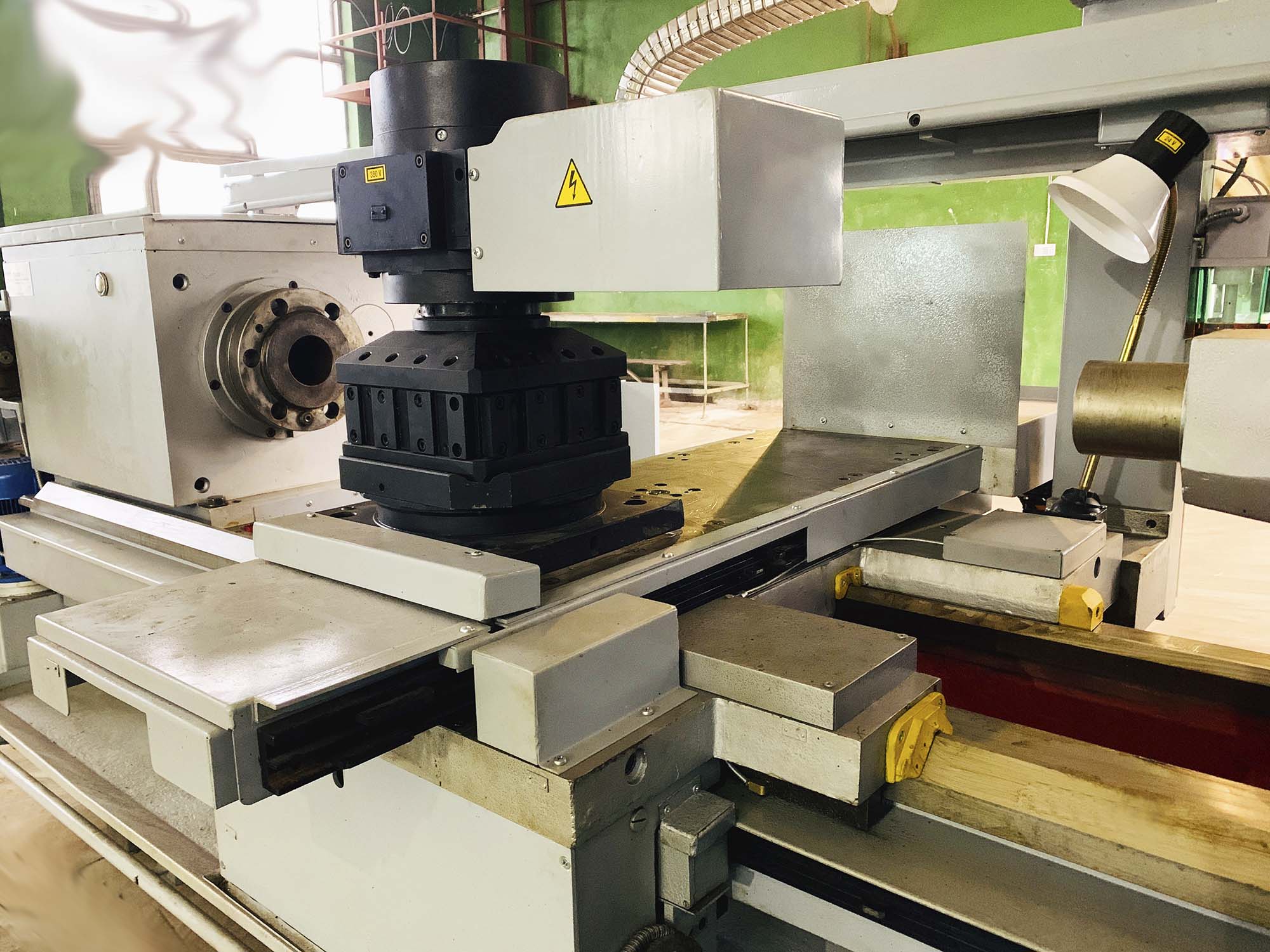

Основні конструктивні особливості верстата: широкий діапазон регулювання швидкостей шпинделя та подач, жорсткість основних вузлів верстата; переміщення пінолі задньої бабки та затиску патрона механізоване; на чотирипозиційний різцетримач можна встановлювати вісім інструментальних блоків; застосування накладних сталевих загартованих направляючих у поєднанні з опорами кочення гарантує тривале збереження точності верстата; перемикання 12 ступенів частоти обертання автоматичного шпинделя; застосовані швидкохідні приводи подач із зворотним зв'язком; підвищено норми точності верстата; механізовано видалення стружки за допомогою транспортера; коригування та редагування програм здійснюються безпосередньо на верстаті.

Розробник - Рязанське спеціальне конструкторське бюро верстатобудування (РСКБС).

История токарно-гвинторізного верстата 16М30Ф3

У 1934 році на Московському верстатобудівному заводі "Червоний пролетар" освоюється випуск важких універсальних токарно-гвинторізних верстатів ДІП-300 , ДІП-400 , ДІП-500 . Як прототип був обраний токарно-гвинторізний верстат німецької фірми VDF.

У 1944 році виробництво цих верстатів було передано на Рязанський верстатобудівний завод РСЗ .

У 1956 році запущена у виробництво перша модель 163-ї серії – 163 – РМЦ 1400, 2800.

У 1968 році запущено у виробництво наступне покоління серії-модель 1м63 , 1м63Б .

З 1973 року початок серійного випуску токарних верстатів: 16К30 , 16К30Ф3 , 1М63Бф101 , 16М30Ф3 , 1П756ДФ3 .

Верстати 163 серії вироблялися, також, у Тбілісі - 1Д63А , 1М63Д , 1М63ДФ101 .

У 1992 році початок серійного випуску останньої моделі 163 серії 1М63Н .

Позначення універсального токарного верстата

Наприклад: 16К30Ф3, 16М30Ф3, 16Р30Ф3, 16М40.

1 - токарний верстат (група)
6 – токарно-гвинторізний верстат (підгрупа)
М – покоління верстата (Б, К, М, Р)
30 - висота центрів над станиною:

25 - Ø 500 мм
30 - Ø 630 мм
40 - Ø 840 мм
50 - Ø 1000 мм
70 - Ø 1400 мм
150 - Ø 3000 мм

П – виконання верстата з підвищеною точністю за ГОСТ 8-82
Ф3 – виконання верстата із системою ЧПУ
Ф3-33 – виконання верстата із системою ЧПУ 2Р22
Ф3141 – виконання верстата із системою ЧПУ НЦ-31 та станцією керування СЕВ23/23-30 (Болгарія)
Ф3171 – виконання верстата із системою ЧПУ НЦ-31 та комплектним електроприводом 03ТS-1386 (Чехія)

Модифікації токарно-гвинторізного верстата 16М30Ф3

16М30Ф3-33 - 1988, УЧПУ 2Р22, Електродвигуни постійного струму - Головний привід: DYNAMO MP160L/160L, Приводи подач: 47МВО-2с-М
16M30F3-121 - 1989, УЧПУ НЦ-31, станція керування СЕС 30/30-30 (Болгарія)
16М30Ф3-171 - 1990, УЧПУ НЦ-31, Комплектний електропривід 03ТS-1386 у шафовому виконанні виробництва Чехії
16М30Ф3-141 – 1991, УЧПУ НЦ-31, станція керування СЕВ 23/23-30 або CEB 40/30-30 (Болгарія)

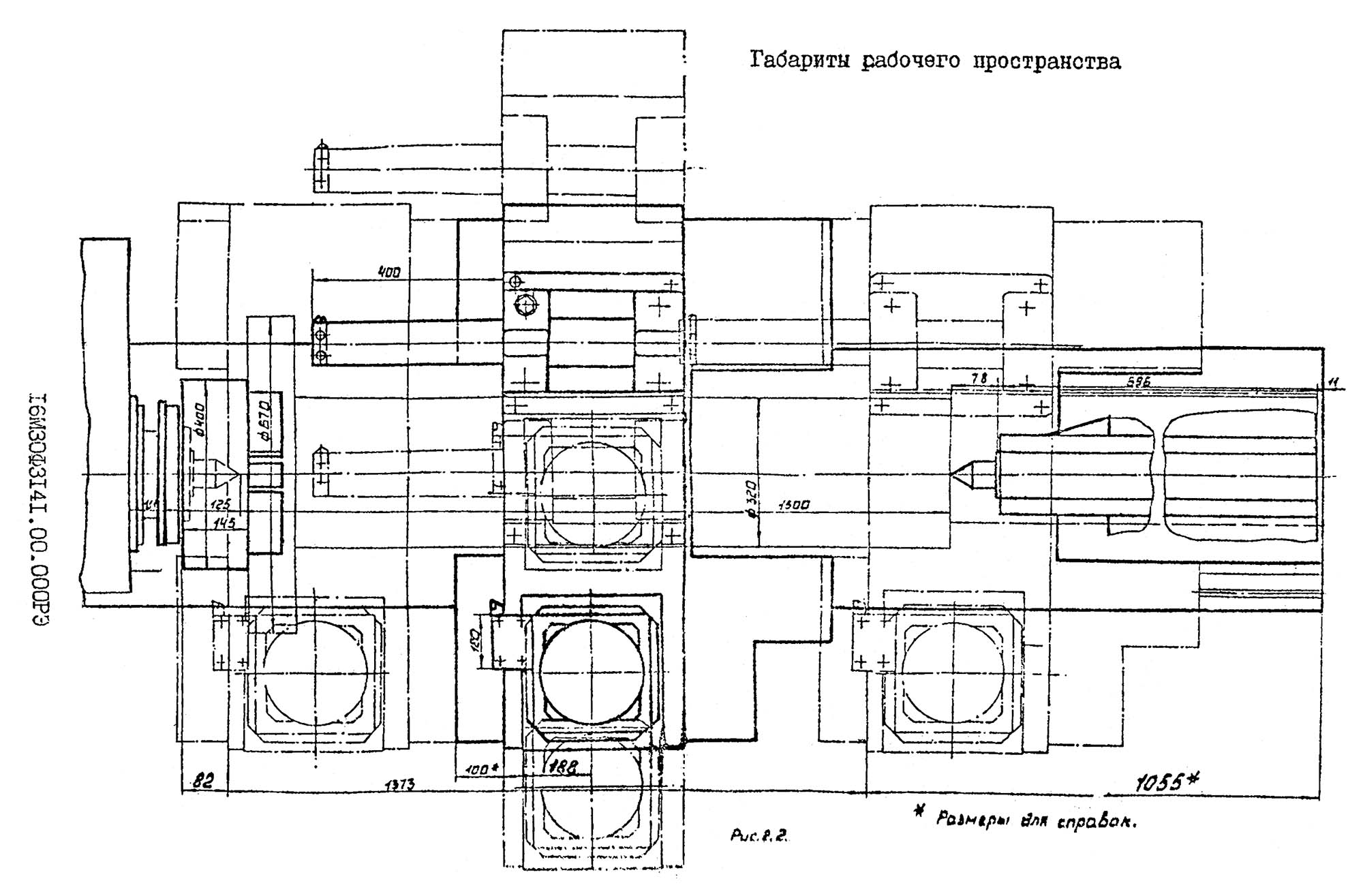

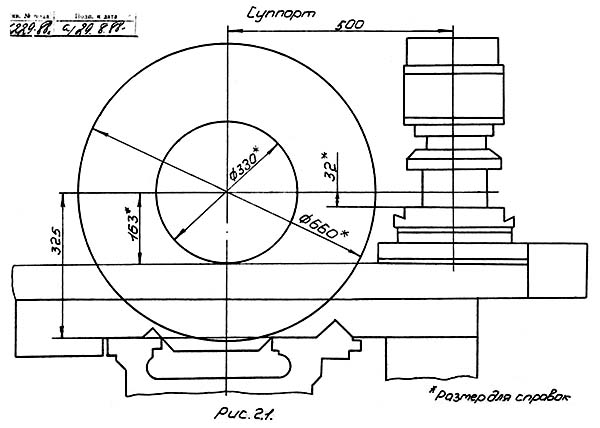

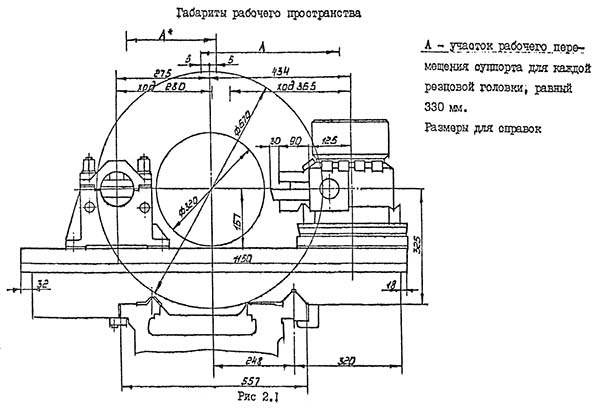

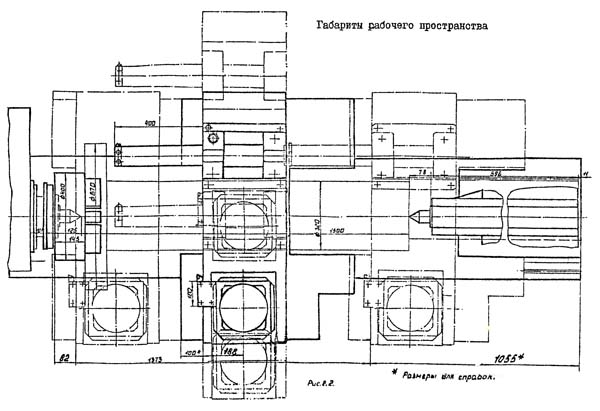

16М30Ф3 Габарит робочого простору токарного верстата з ЧПУ

Габарит робочого простору токарного верстата з ЧПУ 16М30Ф3

Габарит робочого простору токарного верстата з ЧПУ 16М30Ф3141

Габарит робочого простору токарного верстата з ЧПУ 16М30Ф3. Дивитись у збільшеному масштабі

Габарит робочого простору токарного верстата з ЧПУ 16М30Ф3-33

Габарит робочого простору токарного верстата з ЧПУ 16М30Ф171, 16М30Ф3141

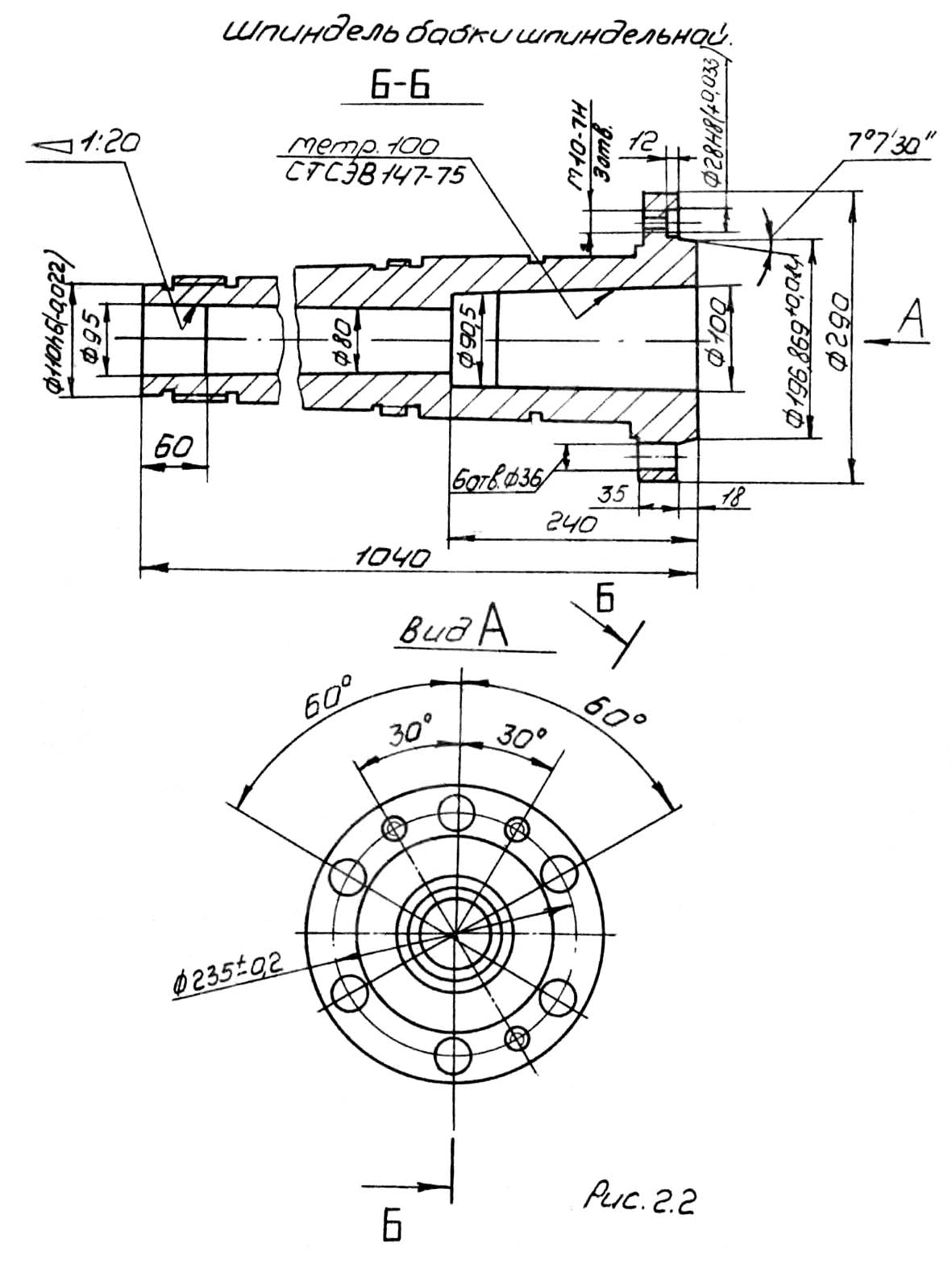

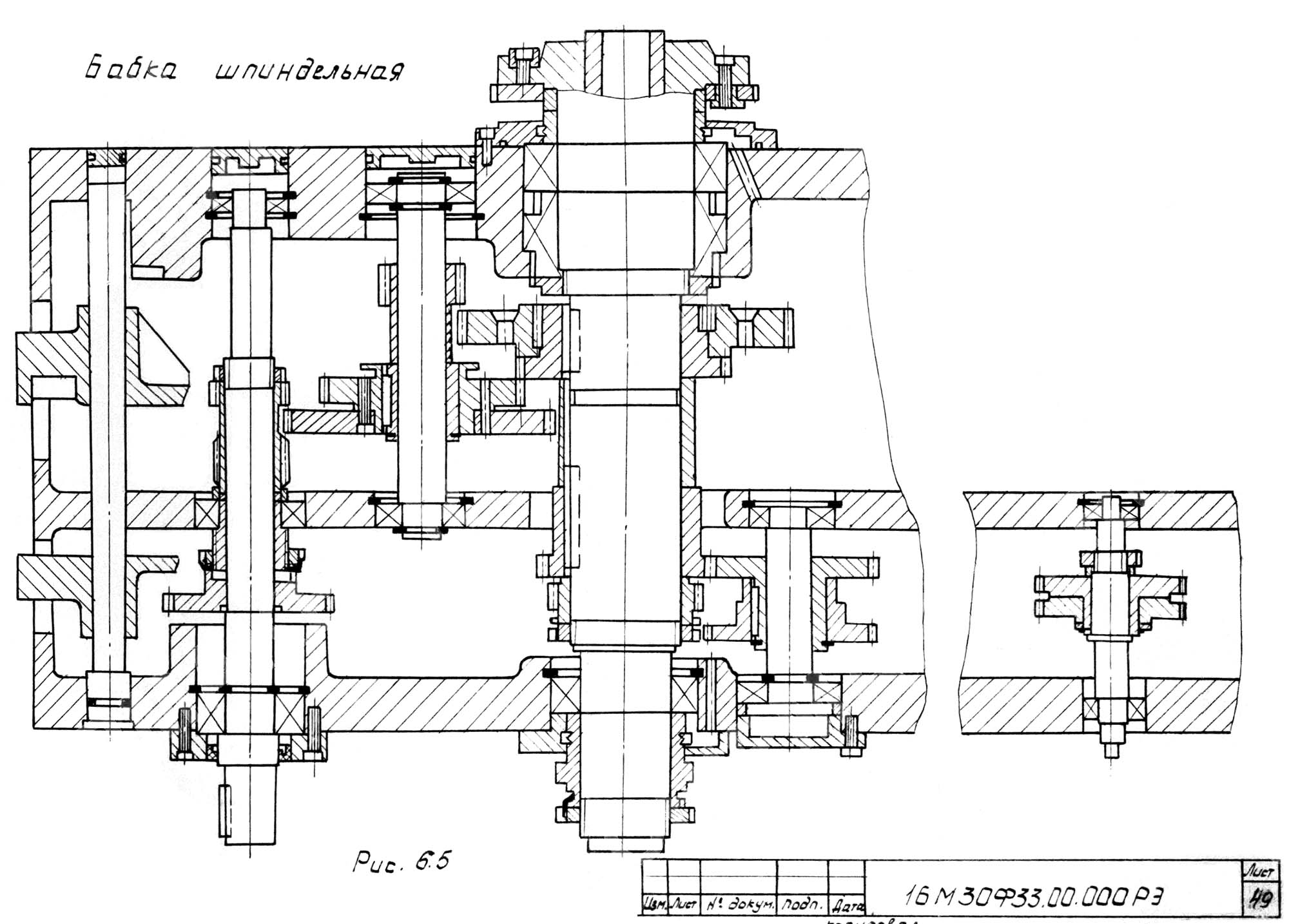

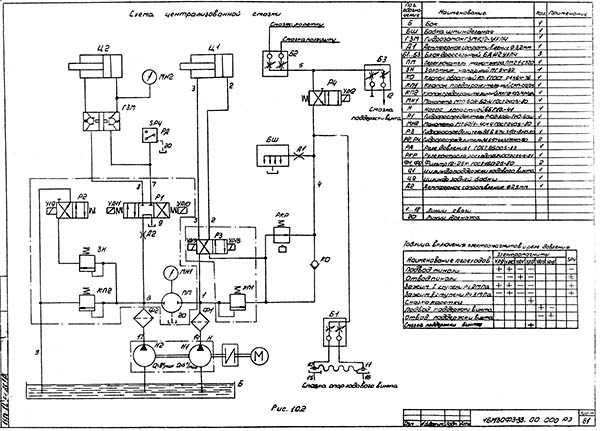

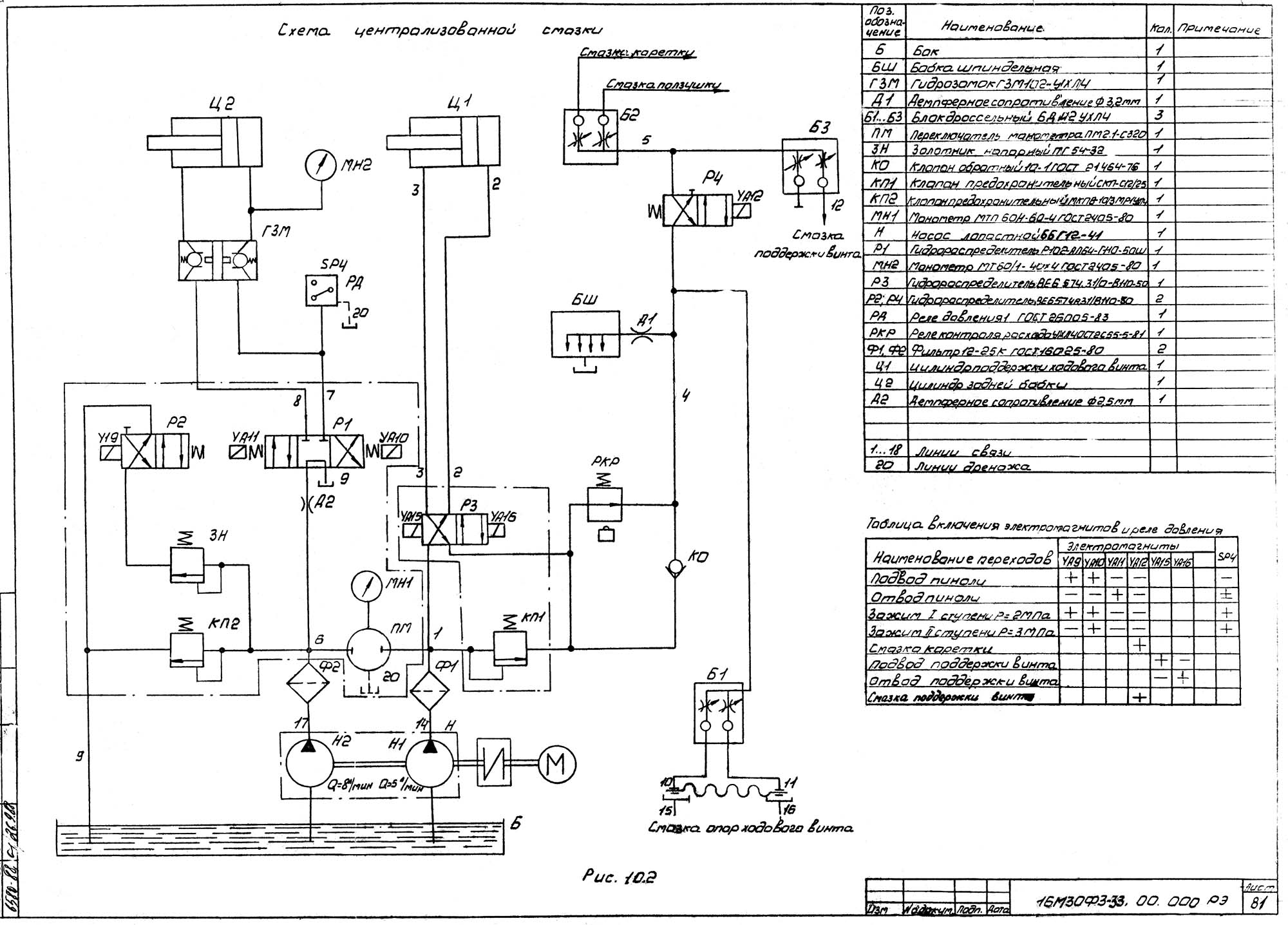

16М30Ф3 Креслення шпинделя токарного верстата з ЧПУ

Креслення шпинделя токарного верстата з ЧПУ 16М30Ф3
