16К20 Електроустаткування верстата
Електросхема верстата

Токарно-гвинторізний верстат 16К20










Відомості про виробника токарно-гвинторізного верстата 16К20

Виробник універсального токарно-гвинторізного верстата 16К20 - Московський верстатобудівний завод "Червоний пролетарій" ім. А.І. Єфремова , заснований у 1857 році.

Токарно-гвинторізний верстат 16К20 замінив у 1972 році легендарний, але застарілий верстат 1К62 . Верстат 16к20 перевершує верстат моделі 1К62 за всіма якісними показниками (продуктивності, точності, довговічності, надійності тощо). У 1988 році верстат 16к20 був замінений на більш сучасний МК6056, МК6057, МК6758 .

Універсальний токарно-гвинторізний верстат 16К20 є найвдалішим продовженням серії середніх верстатів з висотою центрів 200 мм, початок якої поклав перший верстат серії - ДІП-200 у 1932 році.





Верстати, що випускаються Московським верстатобудівним заводом Червоний пролетар, КП


16К20 Верстат токарно-гвинторізний універсальний. Призначення, сфера застосування

Токарно-гвинторізний верстат 16К20 призначений для виконання різних токарних робіт і нарізування метричної, модульної, дюймової та різьб. Оброблювані деталі встановлюються у центрах чи патроні.

Токарний верстат 16К20 випускався у чотирьох виконаннях (за загальної кінематичної схеми):

  1. 16К20 - верстат токарно-гвинторізний - висота центрів 215 мм, Ø 400 мм;
  2. 16К20П - верстат токарно-гвинторізний підвищеної точності Ø 400 мм;
  3. 16К20Г - верстат токарно-гвинторізний нормальної точності з виїмкою в станині Ø 400 мм;
  4. 16К25 - полегшений токарно-гвинторізний верстат Ø 500 мм;

Модифікації токарно-гвинторізного верстата 16к20

Верстати з кількома видами обладнання позначаються комбінацією літер:





Габарити робочого простору токарного верстата 16К20 Ескіз супорта

16К20 Верстат токарно-гвинторізний. Габарити робочого простору

Креслення робочого простору токарного верстата 16к20


Загальний вигляд токарно-гвинторізного верстата 16К20

16К20 Верстат токарно-гвинторізний. Загальний вигляд

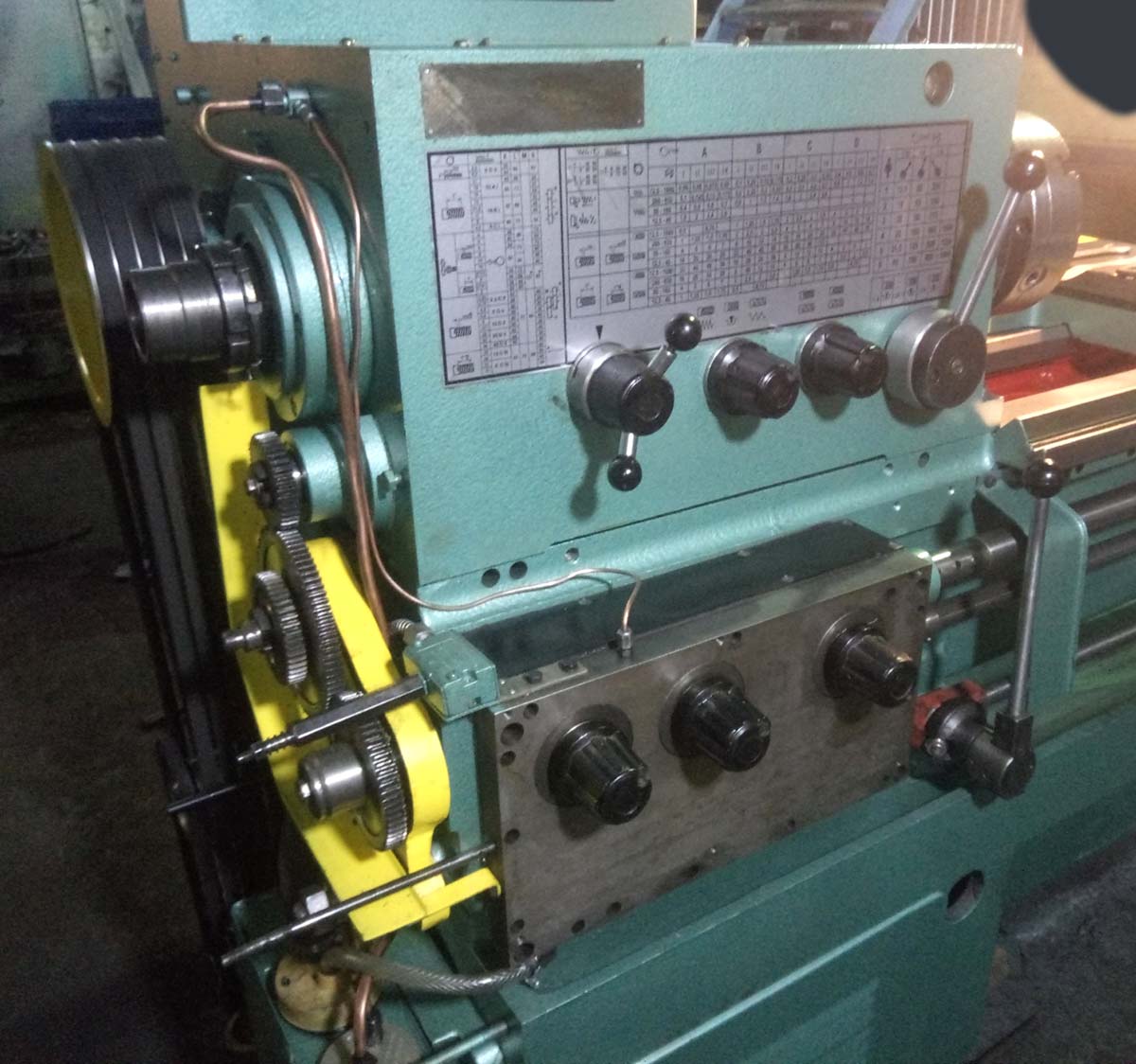

Фото токарно-гвинторізного верстата 16к20


16К20 Верстат токарно-гвинторізний. Загальний вигляд

Фото токарно-гвинторізного верстата 16к20


Фото токарно-гвинторізного верстата 16к20

Фото токарно-гвинторізного верстата 16к20

Фото токарно-гвинторізного верстата 16к20. Дивитись у збільшеному масштабі



Розташування органів керування токарно-гвинторізним верстатом 16К20

16К20 Розташування органів керування токарно-гвинторізним верстатом

Схема розположення органів керування токарним верстатом 16к20


Список органів керування токарно-гвинторізним верстатом 16К20

  1. Рукоятка установки величины подачі і шага різьби
  2. Рукоятка установки вида работ: подачі і типа нарезаемой різьби
  3. Рукоятка установки числа оборотів шпинделя
  4. Рукоятка установки нормального, увеличенного шага різьби і положения при делении многозаходных резьб
  5. Вводной автоматический выключатель
  6. Сигнальная лампа
  7. Выключатель електронасоса подачі охлаждающей жидкости
  8. Указатель нагрузки верстата
  9. Рукоятка установки правой і левой різьби
  10. Рукоятка установки ряда чисел оборотів шпинделя
  11. Рукоятка керування фрикционной муфтой головного приводу (сблокирована з рукояткой 17 )
  12. Выключатель лампы местного освещения
  13. Рукоятка поворота і закрепления индексируемой резцовой головки
  14. Рукоятка ручного переміщення резцовых салазок суппорта
  15. Рукоятка крепления пиноли задньої бабки к станине
  16. Маховик переміщення пиноли задньої бабки
  17. Рукоятка керування фрикционной муфтой головного приводу (сблокирована з рукояткой 11)
  18. Рукоятка увімкнення і виключення гайки ходового гвинта
  19. Рукоятка керування механическими переміщеннями каретки і поперечных салазок суппорта
  20. Кнопочная станція увімкнення і виключення електродвигуна головного привода
  21. Рукоятка ручного переміщення поперечных салазок суппорта
  22. Маховик ручного переміщення каретки
  23. Кнопка золотника змазки направляючих каретки і поперечных салазок суппорта
  24. Рукоятка установки величины подачі і шага різьби і отключения механізма коробки подач при нарезке різьб напрямую
  25. Рукоятка зажиму пиноли задньої бабки

Таблиця изображена для основного исполнения верстатів з пределами числа оборотів шпинделя в минуту 12,5..1600. Таблиця помещена на шпиндельной бабке верстата.

Рукоятки 1 і 2 выбирают скорость обертання шпинделя в диапазоне от 12,5 до 1600 об/мин. 4 положения рукоятки 1 і 6 положений рукоятки 2 - позволяют получить 24 значения скорости. Как видно из таблицы значения оборотів 500 і 630 об/мин повторяются

Рукоятка 3 управляет звеном увеличения шага подачі или різьби в шпиндельной бабке в соотношении 1:2, 1:8, 1:32, в зависимости от числа оборотів шпинделя.

Рукоятка 4 управляет трензелем в шпиндельной бабке і определяет направление обертання ходового вала или ходового гвинта.








Електроустаткування токарно-гвинторізного верстата 16К20, 16К20П, 16К20Г, 16К25. 1979 год

Питание ланцюгів електроустаткування осуществляется следующими напряжениями:

Електроустаткування верстата предназначено для подключения к трехфазной сети переменного тока з глухозаземленным или изолированным нейтральным проводом.

На станке установлены четыре трехфазных короткозамкнутых асинхронных електродвигуна:

Електроустаткування гідравлики (ДГП) устанавливается на верстатах з гідроприводом.

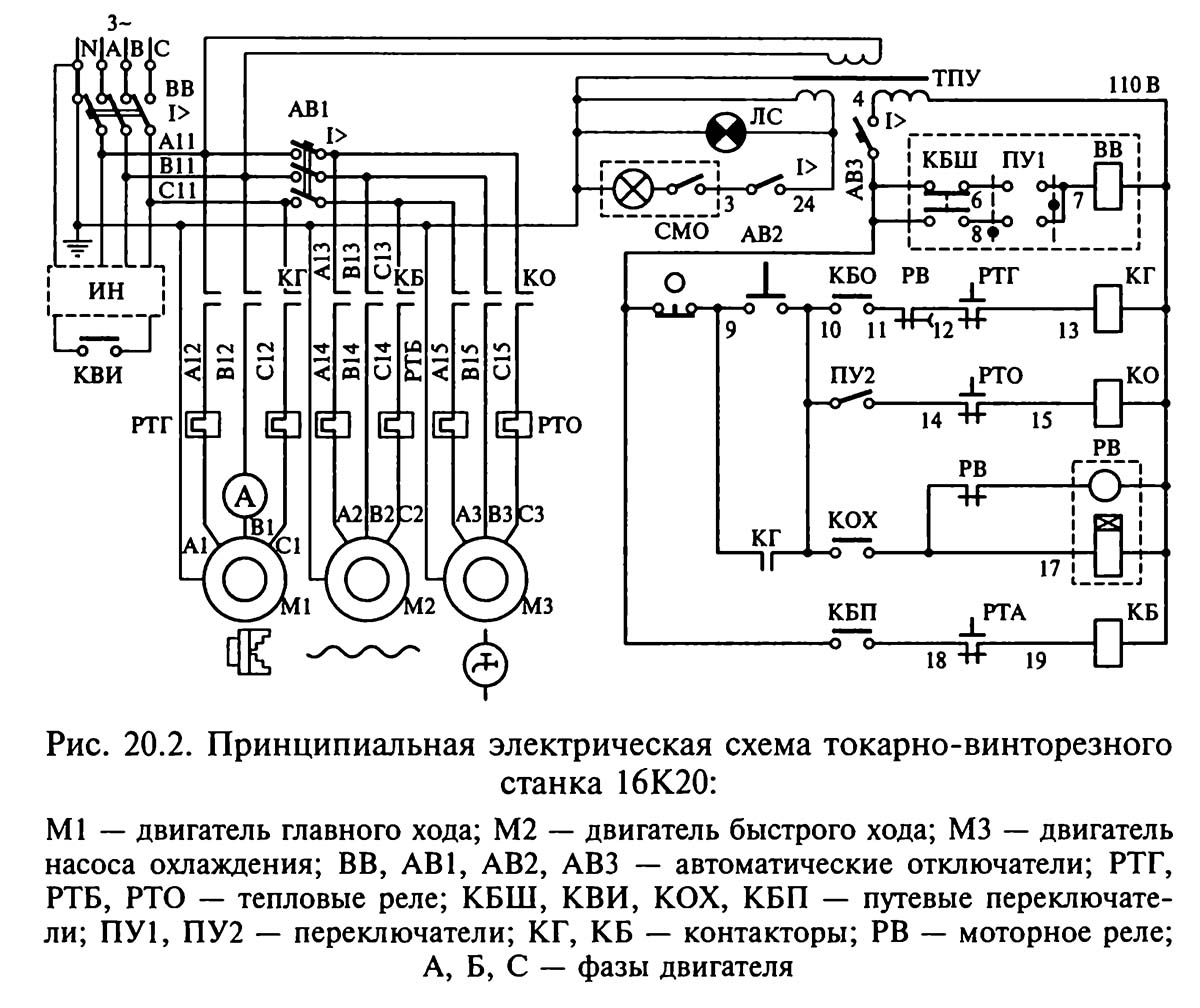

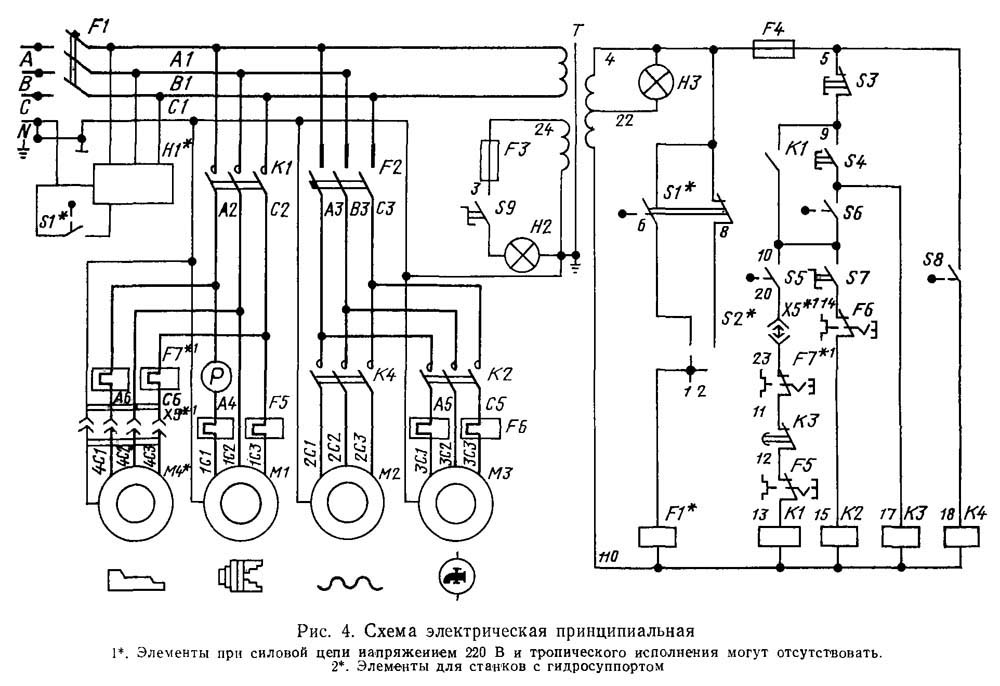

Схема електрична принципова токарно-гвинторізного верстата 16К20

Схема електрична токарно-гвинторізного верстата 16К20

Електрична схема верстата 16к20

1. Схема електрична токарно-гвинторізного верстата 16К20. Дивитись у збільшеному масштабі

2. Схема електрична токарно-гвинторізного верстата 16К20. Дивитись у збільшеному масштабі



Список елементів принципиальной схеми токарно-гвинторізного верстата 16К20


Опис електросхеми токарно-гвинторізного верстата 16К20

Пуск електродвигуна головного приводу M1 і гідростанції М4 осуществляется нажатием кнопки S4 (рис. 4), которая замыкает ланцюг катушки контактора К1, переводя его на самопитание.

Останов електродвигуна головного приводу M1 осуществляется нажатием кнопки S3.

Керування електродвигуном швидкого переміщення каретки і суппорта М2 осуществляется нажатием толчковой кнопки, встроенной в рукоятку фартука і воздействующей на конечный выключатель S8.

Пуск і зупинка електронасоса охлаждения М3 производятся переключателем S7.

Работа електронасоса сблокирована з електродвигуном головного приводу M1, і увімкнення его возможно только після замыкания контактов пускателя К1.

Для ограничения холостого ходу електродвигуна головного приводу в схеме имеется реле часу КЗ. В средних (нейтральных) положениях рукояток увімкнення фрикционной муфты головного приводу замыкается нормально закрытый контакт конечного выключателя S6 і включается реле часу КЗ, которое через установленную выдержку часу отключит своим контактом електродвигатель головного привода. Производить перестройку выдержки часу в рабочем состоянии реле категорически запрещается.

Захист електродвигателей головного привода, приводу швидкого переміщення каретки і суппорта, електронасоса охлаждения і трансформатора от токов коротких замыканий производится автоматическими выключателями і плавкими предохранителями.

Захист електродвигателей (кроме електродвигуна М2) от длительных перегрузок осуществляется тепловыми реле. Номинальные данные аппаратов, изменяющиеся в зависимости от напряжения питающей сети, приведены в табл. 4.

Нулевая защита електросхеми верстата, предохраняющая от самопроизвольного увімкнення електроприводу при восстановлении подачі електроенергии після внезапного її отключения, осуществляется катушками магнитных пускачів.


Блокировочные пристроя токарно-гвинторізного верстата 16К20

В електросхеме предусмотрена блокировка, отключающая вводный автоматический выключатель при открывании двери шкафа керування. При включенном вводном автоматическом выключателе открывание двери шкафа приводит к срабатыванию путевого выключателя S1 (рис. 4), который возбуждает катушку дистанционного расланцюгителя F1 і автоматический выключатель отключает електрообладнання верстата от сети. При открывании кожуха сменных шестерен срабатывает микропереключатель S5, отключая електродвигатель головного привода.

Путевой выключатель S1 смонтирован в шкафу керування, микропереключатель 55 — на корпусе коробки подач.

Для осмотра і налагодження електроапаратури под напряжением (при открытой двери шкафа) в схеме предусмотрен деблокирующий переключатель S2, установленный в шкафу керування. Этим переключателем должны пользоваться только специалисты-електрики.

Переключатель S2 следует установить в положение 1, після чего можно включить вводный автоматический выключатель і приступить к наладочным работам.

По окончании пуско-наладочных или ремонтных работ переключатель S2 поставить в первоначальное положение 2, иначе закрывание двери шкафа вызывает самопроизвольное відключення вводного автоматичного выключателя.

В верстатах, оснащенных гідросуппортом, електродвигатель головного приводу отключается при разъединении штепсельного разъема Х5, подключающего електродвигатель гідростанції. В случае использования такого верстата без гідросуппорта вместо вставки штепсельного разъема необходимо установить специальную заглушку, поставляемую комплектно со верстатом.

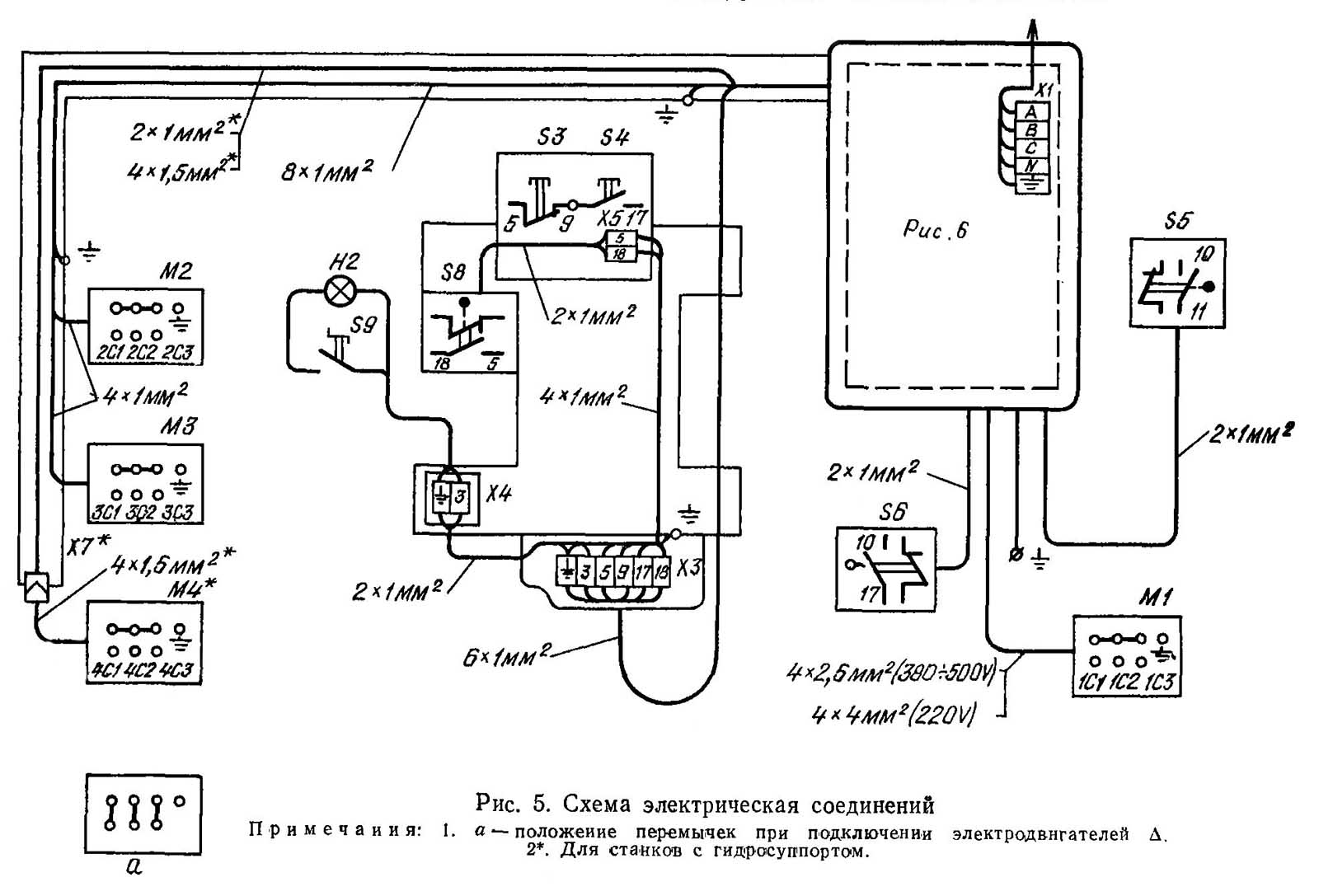

Електрична схема з'єднань токарно-гвинторізного верстата 16К20

Електрична схема з'єднань токарно-гвинторізного верстата 16К20

Електрична схема з'єднань токарно-гвинторізного верстата 16К20. Дивитись у збільшеному масштабі

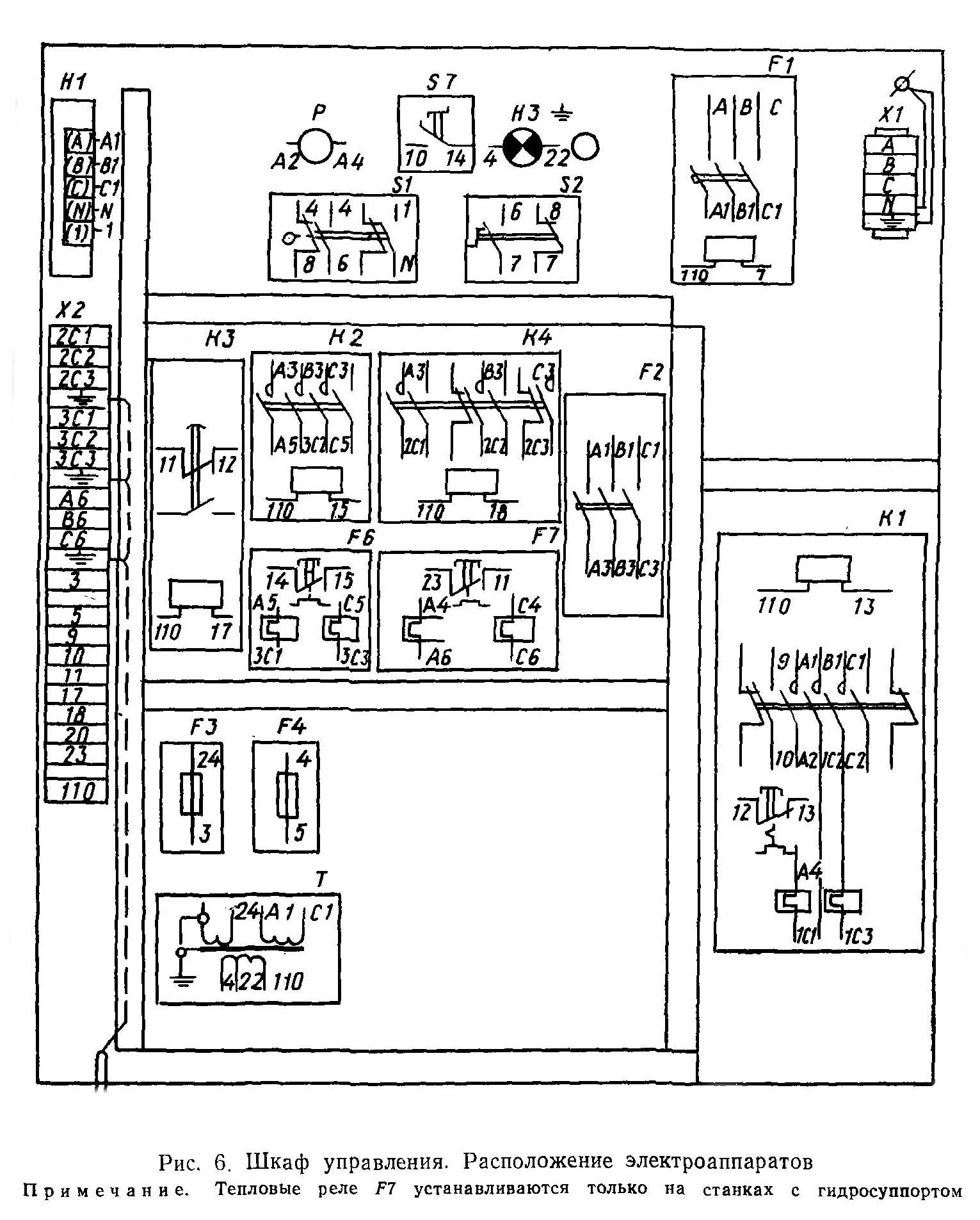

Шкаф керування токарно-гвинторізного верстата 16К20

Шкаф керування токарно-гвинторізного верстата 16К20

Шкаф керування токарно-гвинторізного верстата 16К20. Дивитись у збільшеному масштабі

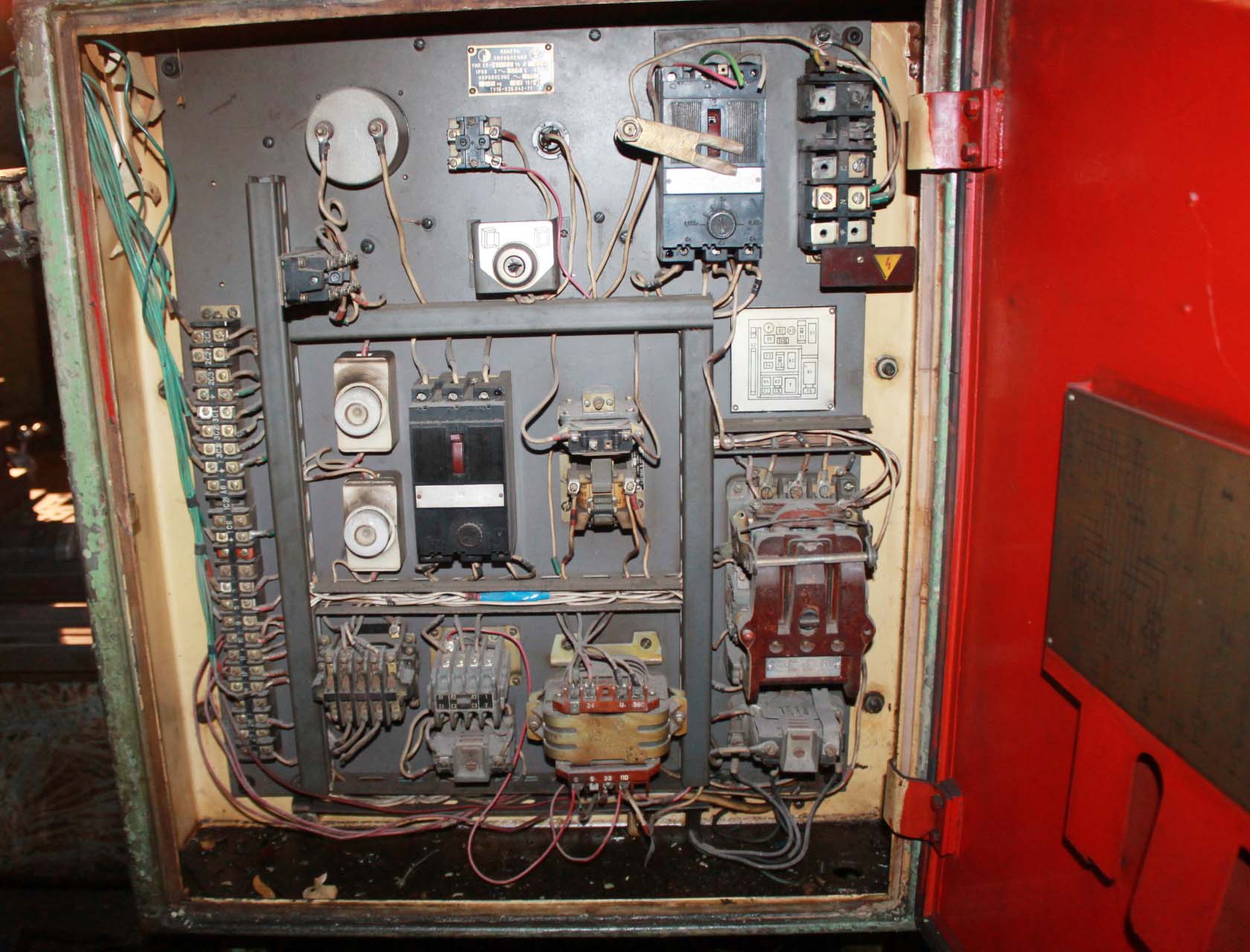

Шкаф керування токарно-гвинторізного верстата 16К20

Шкаф керування токарно-гвинторізного верстата 16К20

Шкаф керування токарно-гвинторізного верстата 16К20. Дивитись у збільшеному масштабі








Токарно-гвинторізний універсальний верстат 16К20. Відеоролик.





Технічні характеристики токарного верстата 16К20

Наименование параметра 16К20 16К20П
Основні параметри верстата
Класс точності по ГОСТ 8-82 Н П
Наибольший диаметр заготовки устанавливаемой над станиной, мм 400 400
Высота оси центров над плоскими направляющими станины, мм 215 215
Наибольший диаметр заготовки обрабатываемой над суппортом, мм 220 220
Наибольшая длина заготовки, устанавливаемой в центрах (РМЦ), мм 710, 1000,
1400, 2000
710, 1000
Наибольшее расстояние от оси центров до кромки резцедержателя, мм 225 225
Наибольший диаметр сверла при сверлении стальных деталей, мм 25 25
Наибольшая масса заготовки, обрабатываемой в центрах, кг 460..1300 460..1300
Наибольшая масса заготовки, обрабатываемой в патроне, кг 200 200
Шпиндель
Диаметр отверстия в шпинделе, мм 52 52
Наибольший диаметр прутка, проходящий через отверстие в шпинделе, мм 50 50
Частота обертання шпинделя в прямом направлении, об/мин 12,5..1600 12,5..1600
Частота обертання шпинделя в обратном направлении, об/мин 19..1900 19..1900
Количество прямых швидкостей шпинделя 22 22
Количество обратных швидкостей шпинделя 11 11
Кінець шпинделя по ГОСТ 12593-72
Коническое отверстие шпинделя по ГОСТ 2847-67 Морзе 6 Морзе 6
Диаметр фланца шпинделя, мм 170 170
Наибольший крутящий момент на шпинделе, Нм 1000 1000
Суппорт. Подачи
Наибольшая длина продольного переміщення, мм 645, 935, 1335, 1935 645, 935
Наибольшая длина поперечного переміщення, мм 300 300
Скорость быстрых продольных перемещений, мм/мин 3800 3800
Скорость быстрых поперечных перемещений, мм/мин 1900 1900
Максимально допустимая скорость перемещений при работе по упорам, мм/мин 250 250
Минимально допустимая скорость переміщення каретки (суппорта), мм/мин 10 10
Цена деления лимба продольного переміщення, мм 1 1
Цена деления лимба поперечного переміщення, мм 0,05 0,05
Диапазон продольных подач, мм/об 0,05..2,8 0,05..2,8
Диапазон поперечных подач, мм/об 0,025..1,4 0,025..1,4
Количество подач продольных 42 42
Количество подач поперечных 42 42
Количество нарезаемых різьб - метрических
Количество нарезаемых різьб - модульных
Количество нарезаемых різьб - дюймовых
Количество нарезаемых різьб - питчевых
Пределы шагов метрических резьб, мм 0,5..112 0,5..112
Пределы шагов дюймовых резьб, ниток/дюйм 56..0,5 56..0,5
Пределы шагов модульных резьб, модуль 0,5..112 0,5..112
Пределы шагов питчевых резьб, питч диаметральный 56..0,5 56..0,5
Наибольшее усилие, допускаемое механізмом подач на резце - продольное, Н 5884 5884
Наибольшее усилие, допускаемое механізмом подач на резце - поперечное, Н 3530 3530
Резцовые салазки
Наибольшее перемещение резцовых салазок, мм 150 150
Перемещение резцовых салазок на одно деление лимба, мм 0,05 0,05
Наибольший угол поворота резцовых салазок, град ±90° ±90°
Цена деления шкалы поворота резцовых салазок, град
Наибольшее сечение державки резца, мм 25 × 25 25 × 25
Высота от опорной поверхности резца до оси центров (высота резца), мм 25 25
Число резцов в резцовой головке 4 4
Задня бабка
Диаметр пиноли задньої бабки, мм
Конус отверстия в пиноли задньої бабки по ГОСТ 2847-67 Морзе 5 Морзе 5
Наибольшее перемещение пиноли, мм 150 150
Перемещение пиноли на одно деление лимба, мм 0,1 0,1
Величина поперечного смещения корпуса бабки, мм ±15 ±15
Електроустаткування
Електродвигун головного привода, кВт 11 11
Електродвигун приводу быстрых перемещений, кВт 0,12 0,12
Електродвигун насоса СОЖ, кВт 0,125 0,125
Габарити і масса верстата
Габарити верстата (длина ширина высота) РМЦ=1000, мм 2795 × 1190 × 1500 2795 × 1190 × 1500
Масса верстата, кг 3010 3010


    Список литературы

  1. Токарно-винторезные верстати 16к20, 16к20п, 16к20г, 16к25. Руководство по експлуатации, 1976
  2. Ремонт токарно-гвинторізного верстата 16к20. часть 1, часть 2, часть 3, Тула, 1988

  3. Ачеркан Н.С. Металлорежущие верстати, Том 1, 1965
  4. Батов В.П. Токарные верстати, 1978
  5. Белецкий Д.Г. Справочник токаря-универсала, 1987
  6. Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1972. (1к62)
  7. Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1979. (16к20)
  8. Модзелевский А. А., Мущинкин А.А., Кедров С. С., Соболь А. М., Завгородний Ю. П., Токарные верстати, 1973
  9. Оглоблин А.Н. Основы токарного дела, 1967
  10. Пикус М.Ю. Справочник слесаря по ремонту верстатів, 1987
  11. Схиртладзе А.Г., Новиков В.Ю. Технологическое обладнання машиностроительных производств, 1980
  12. Тепинкичиев В.К. Металлорежущие верстати, 1973
  13. Чернов Н.Н. Металлорежущие верстати, 1988








  16К20, 16К20Г Паспорт токарно-гвинторізного верстата, (pdf) 3,6 Мб, Скачать

  16К20 Ремонт токарно-гвинторізного верстата 16К20. Частина 1. Загальний опис та креслення вузлів

  16К20 Ремонт токарно-гвинторізного верстата 16К20. Частина 2. Технологічний процес ремонту верстата

  16К20 Ремонт токарно-гвинторізного верстата 16К20. Часть 3. Сменяемые детали




Верстати металорізальні Ілюстрований каталог на cd

100 найбільших фірм світу Ілюстрований каталог на cd

Верстати Німецькі Ілюстрований каталог на cd

Верстати Болгарські Ілюстрований каталог на cd

Верстати Тайванські Ілюстрований каталог на cd

Верстати Китайські Ілюстрований каталог на cd

Верстати стрічковопильні Ілюстрований каталог на cd

Машини ковальсько-пресові Ілюстрований каталог на CD

Деревообробне обладнання Ілюстрований каталог на cd

Продавці, пропозиції, ціни База даних

Адресна база даних

Іноземні виробники металообробного обладнання

Англо-російський словник

Вузли, комплектуючі, оснастка Ілюстрований каталог на cd

Електронна бібліотека - верстатобудування, металообробка

Паспорти верстатів

Замовити

Хто володіє інформацією – той володіє світом.

Натан Ротшильд







Оригінальний текст
Оцініть цей переклад
Ваш відгук допоможе покращити Google Перекладач
Оригінальний текст
Оцініть цей переклад
Ваш відгук допоможе покращити Google Перекладач
