6605 Верстат продольно-фрезерный двостоєчний двухшпиндельный
руководство, схеми, опис, характеристики

Відомості про виробника продольно-фрезерного верстата 6605

Производитель продольно-фрезерного верстата 6605 - Горьковский завод фрезерных верстатів, ГЗФС, основанный в 1931 году.

6605 Верстат фрезерный продольный двостоєчний двухшпиндельный. Назначение, область применения

Продольно-фрезерный верстат 6605 запущен в серию в 1974 году і был заменен в производстве на модель 6г605.

Продольно-фрезерный двостоєчний двухшпиндельный верстат 6605 предназначен для обробки плоскостейразнообразных деталей из чугуна, стали торцовыми фрезами в условиях единичного, мелкосерийного і среднесерийного производства. На станке можно производить сверление отверстий, зенкерование і развертывание, а также выполнять несложные виды расточных работ по координатам.

На станке возможна обработка плоскостей торцовыми фрезами. Кроме того, на станке можно производить фрезерование плоскостей цилиндрическими фрезами, обработку пазов і уступов дисковыми фрезами, применять кінцівые, фасонные і угловые фрезы.

Кроме етого, на станке возможно производить фрезерование плоскостей цилиндрическими фрезами, обработку пазов і уступов дисковыми фрезами, применять кінцівые, фасонные і угловые фрезы.

Принцип роботи і особливості конструкції верстата 6605

Значительные мощности приводом шпинделей, широкие диапазоны швидкостей і подач і достаточная жесткость верстата позволяют осуществлять на нем как обычное, так і скоростное фрезерование, а также производить обработку высоколегирован-ных, нержавеющих жаропрочных сталей і легких сплавов.

В конструкції верстата предусмотрено предохранение от перегрузок.

Предохранительная муфта механізма подачі стола отрегулирована на передачу наибольшего крутящего момента 30 кгс-м, механізма подачі горизонтальных шпиндельных бабок на передачу момента 20 кгс-м.

При перегрузке механізма подач предохранительная муфта пробуксовывает со стуком, слышимым на рабочем месте. В етом случае следует немедленно остановить верстат і изменить режим різання.

Верстат може применяться в единичном, мелкосерийном і среднесерийном производстве машиностроительных заводов, а также в ремонтных і инструментальных цехах различных отраслей промышленности. Сравнительно высокая степень автоматизации верстата допускает возможность его производитель-ной роботи также і в поточных лініях производ-ства.

Точность обробки: плоскостность 0,025 мм на длине 1000 мм.

Шпиндельные бабки є основними рабочими вузлами верстата. Рух шпинделю сообщается от електродвигуна мощностью N = 7,5 кВт, n = 1440 об/мин. Шпиндель имеет 21 скорость от 16..1600 об/мин.

Подача фрезерных бабок осуществляется от електродвигуна 24 постоянного тока (N = 2,8 кВт, n = 1500 мин-1) включением соответствующих муфт. Подачи шпиндельных бабок регулируются бесступенчато от 10 до 750 мм/мин, а ускоренно перемещаются на 1200 мм/мин.

При быстром отводе шпиндельной бабки для предотобертання появления на обработанной поверхности следа от фрезы шпиндель отскакивает от заготовки на 0,5..1,5 мм.

Гильза з фрезой може вручную перемещаться в корпусе бабки на 200 мм і в нужном положении фиксироваться.

Расстояние между торцами шпинделей регулируется в пределах от 340 до 740 мм.

По высоте шпиндельные бабки перемещаются на 575 мм. От перегрузок они защищены з помощью муфт.

Механізм подачі стола обеспечивает ход стола в 1600 мм і имеет два диапазона регулювання. Рабочие подачі — соответственно от 10 до 1500 мм/мин і от 20 до 3000 мм/мин, а ускоренные переміщення — 3000 мм/мин і 6000 мм/мин

От поломок при перегрузке механізм подачі стола также защищен предохранительной муфтой.

Верстат 6605 входит в гамму продольных двухстоечных фрезерных верстатів, состоящую из четырех базовых верстатів з шириной рабочей поверхности стола 500, 630, 800 і 1000 мм.

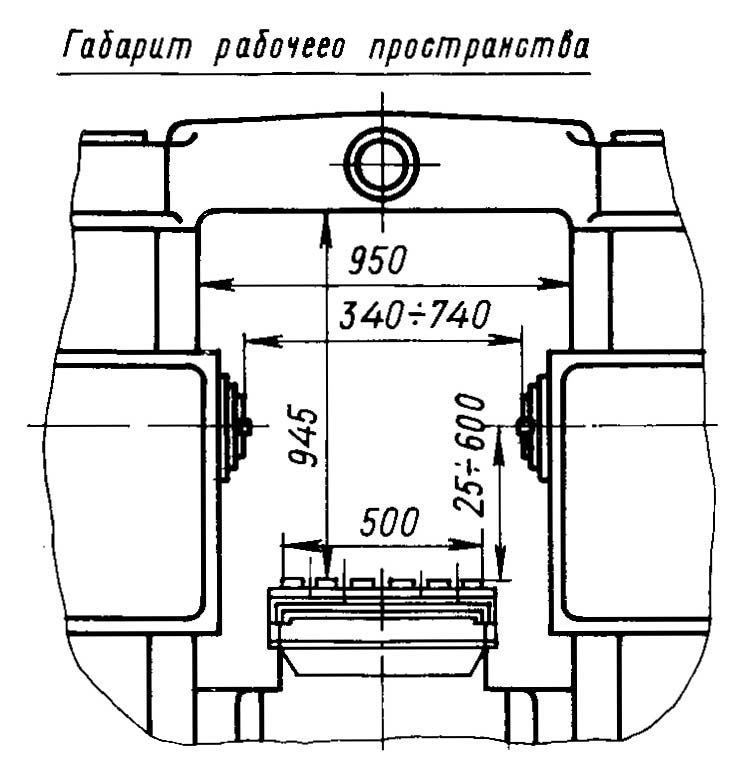

Габаритные розміри робочого простору фрезерного верстата 6605

Габаритные розміри робочого простору верстата 6605

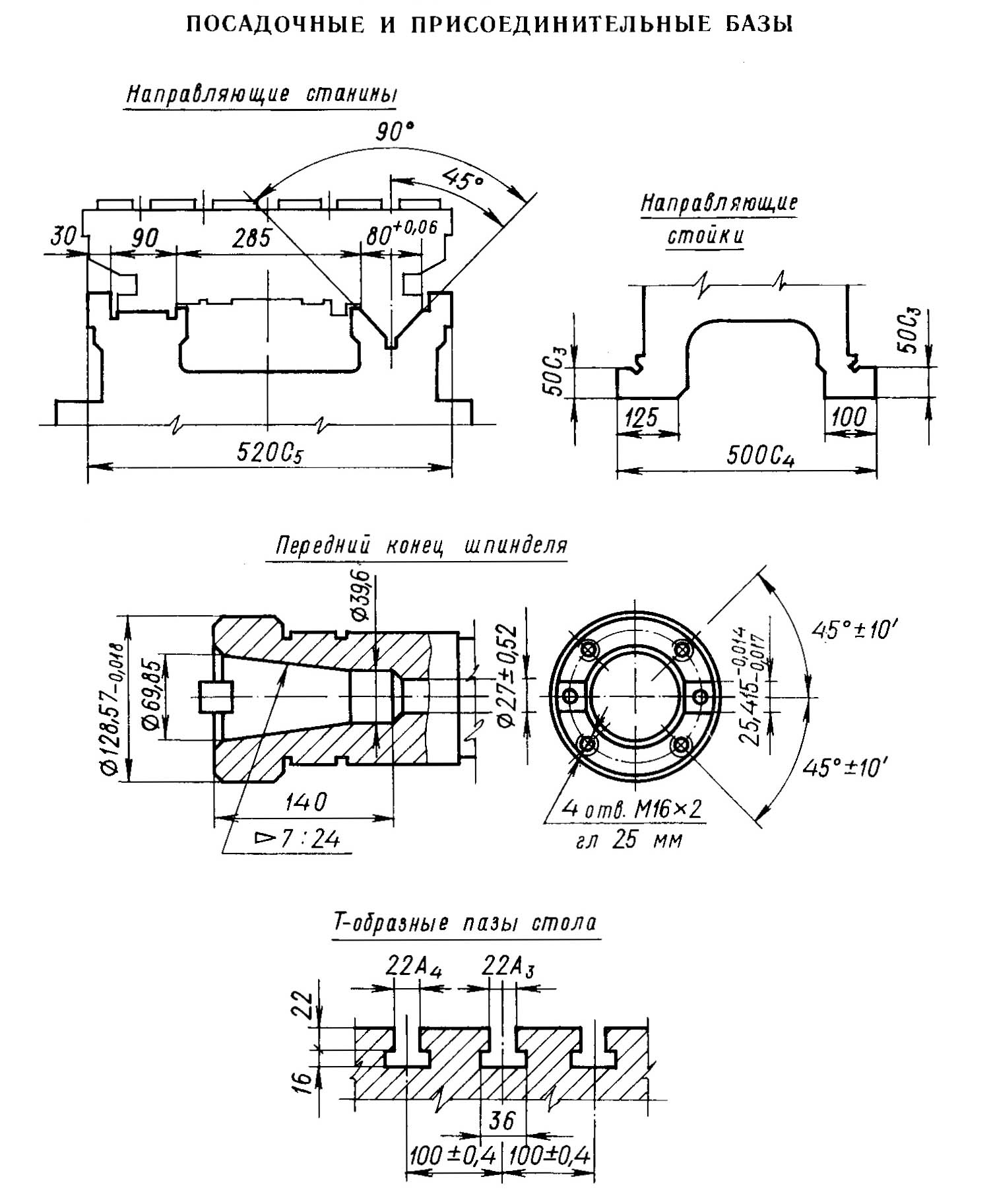

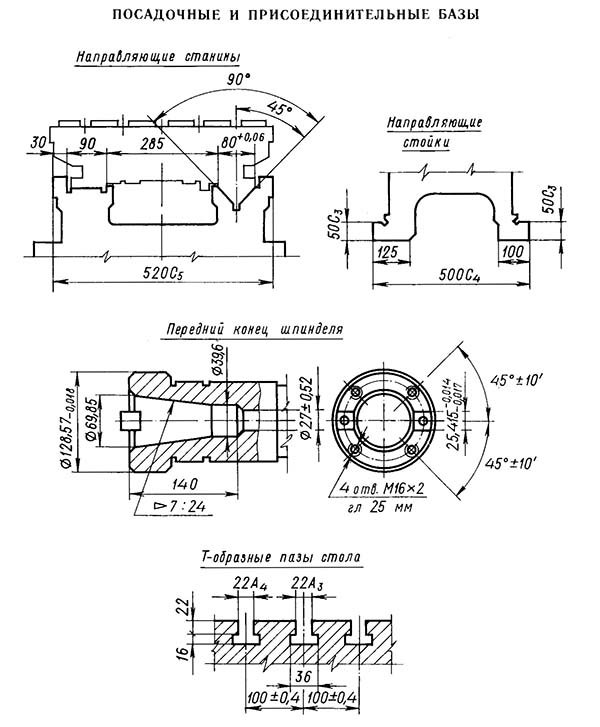

Посадочные і присоединительные базы продольно-фрезерного верстата 6605

Посадочные і присоединительные базы продольно-фрезерного верстата 6605. Дивитись у збільшеному масштабі

Загальний вигляд вертикального продольно-фрезерного верстата 6605

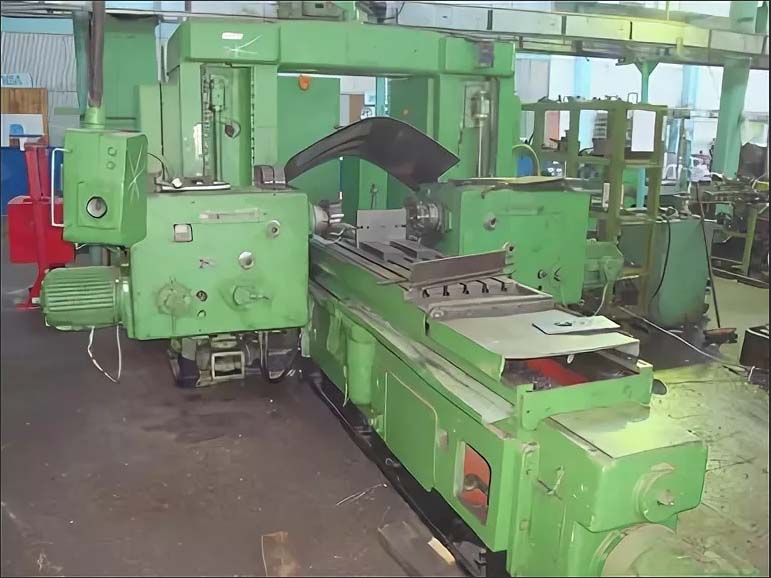

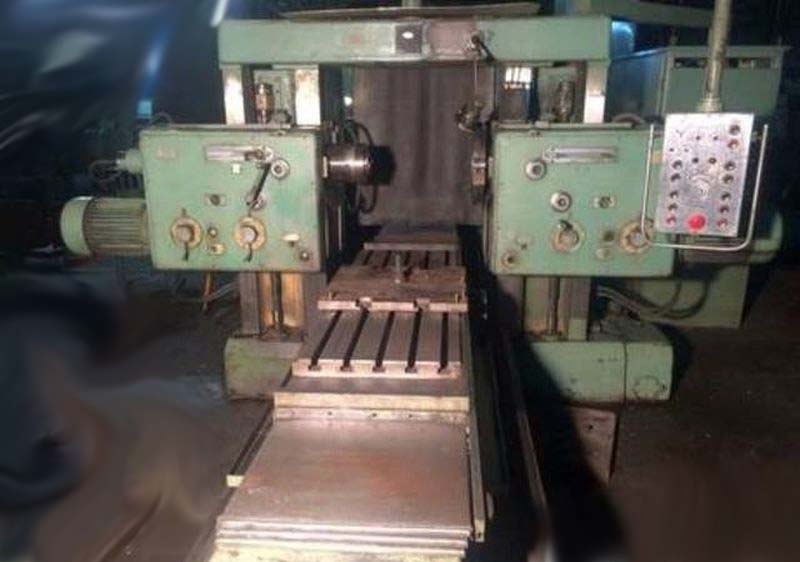

Фото продольно-фрезерного верстата 6605

Фото продольно-фрезерного верстата 6605

Фото продольно-фрезерного верстата 6605

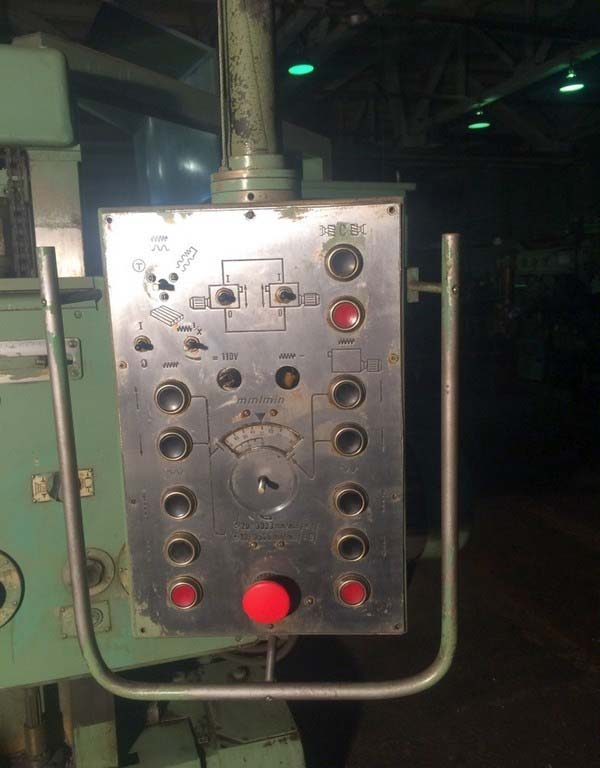

Пульт керування продольно-фрезерным верстатом 6605

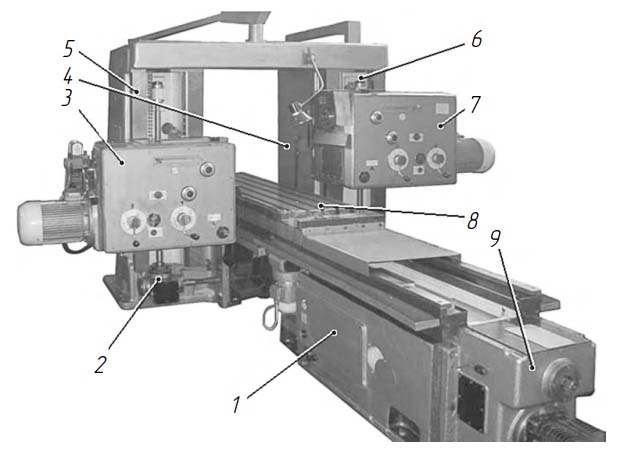

Розташування складових частин фрезерного верстата 6605

Розташування складових частин фрезерного верстата 6605

1. станина;
2. редуктор подач шпиндельной бабки;
3. левая шпиндельна бабка;
4. електрошкаф;
5. стойка левая;
6. стойка правая;
7. правая шпиндельна бабка;
8. стол;
9. коробка подач.

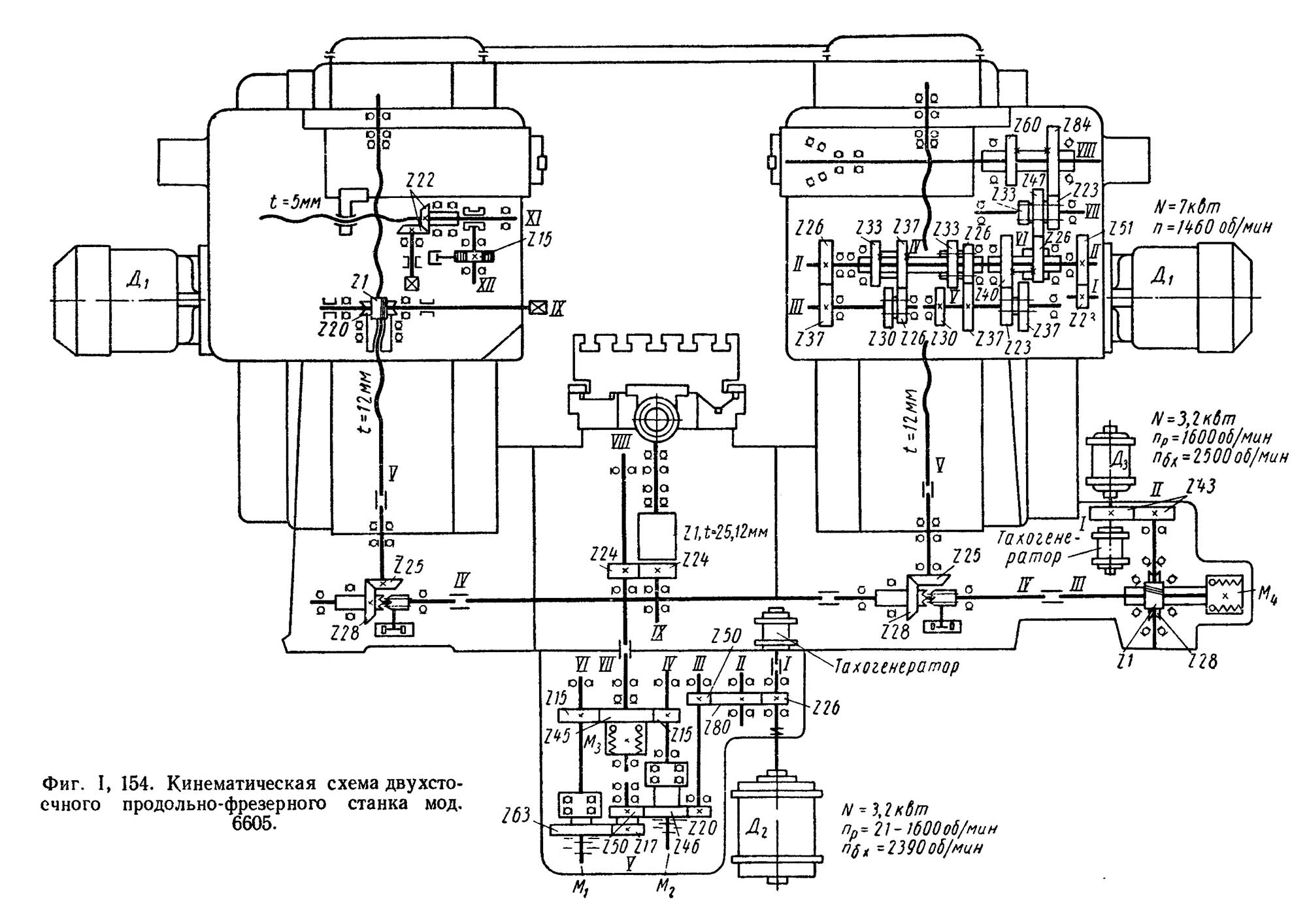

Кінематична схема фрезерного верстата 6605

Кінематична схема фрезерного верстата 6605

1. Кінематична схема фрезерного верстата 6605. Дивитись у збільшеному масштабі

2. Кінематична схема фрезерного верстата 6605. Дивитись у збільшеному масштабі

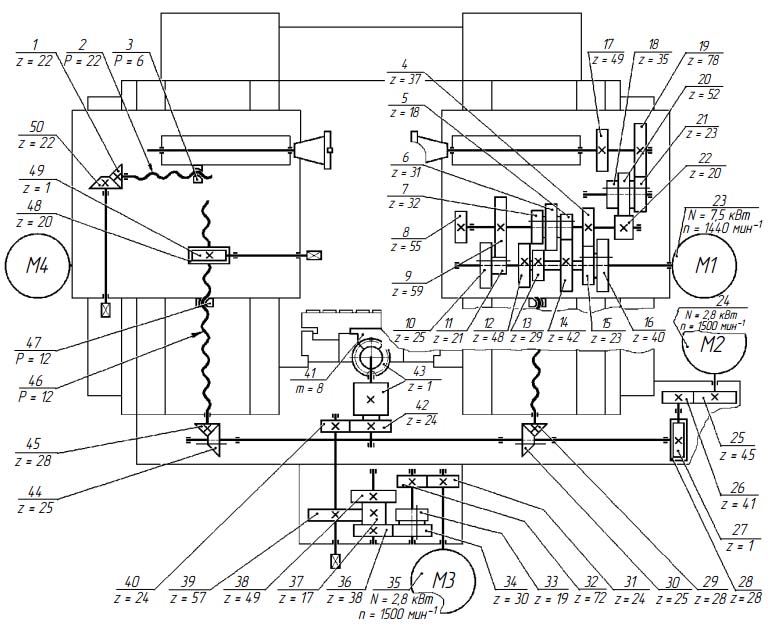

Кінематична схема верстата 6605

Кінематична схема верстата включает

• привід головного руху шпиндельных бабок;
• привід подачі шпиндельных бабок;
• привід подачі стола

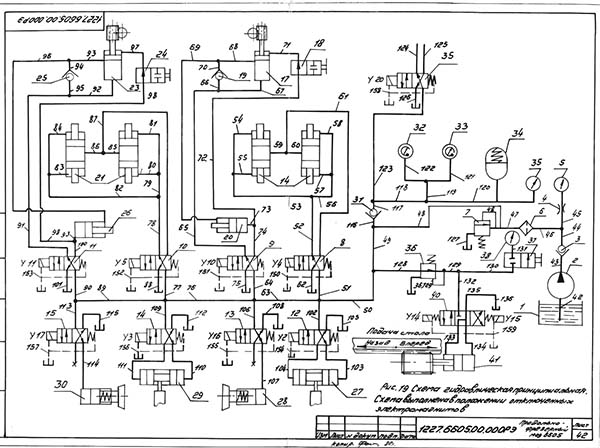

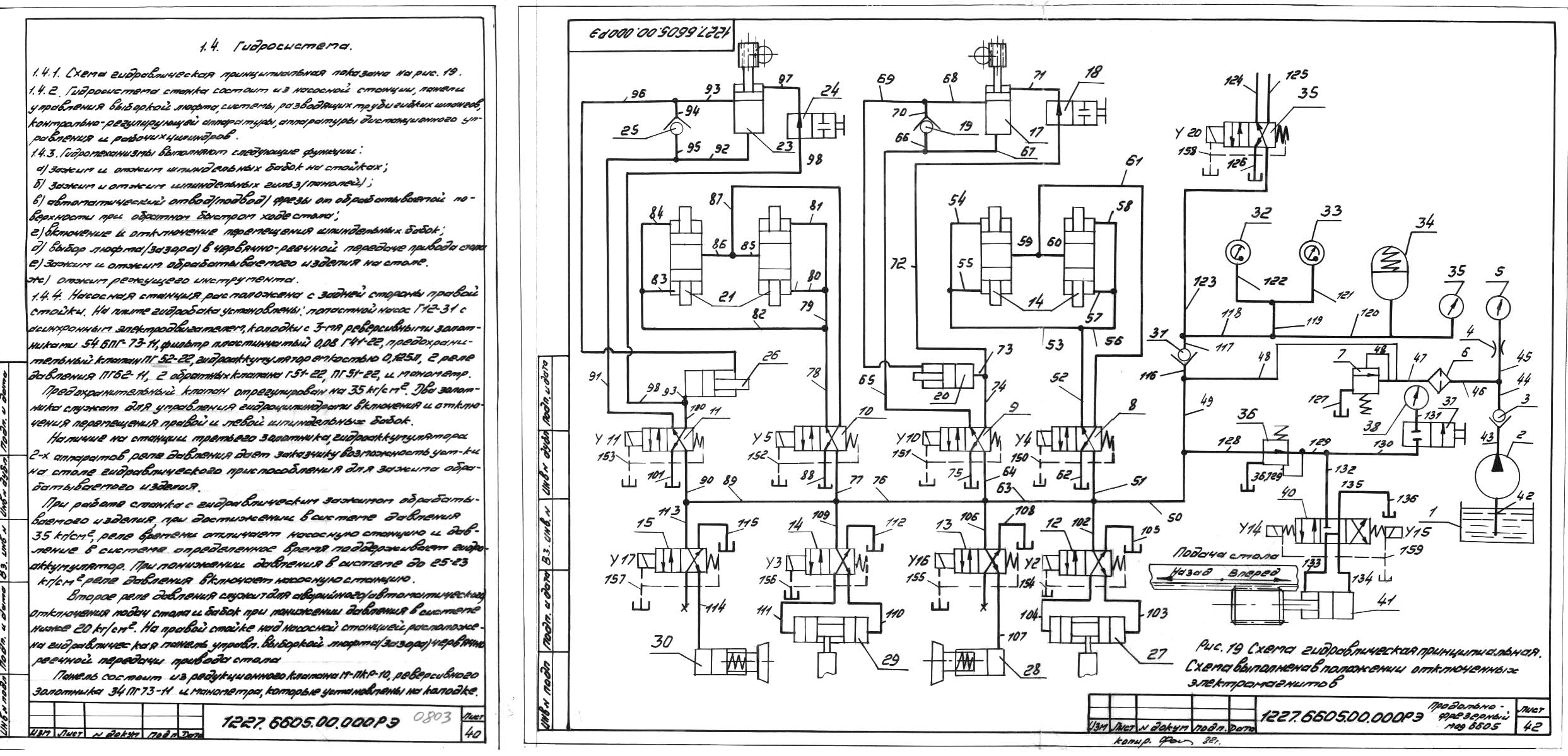

Гідравлічна схема фрезерного верстата 6605

Гідравлічна схема фрезерного верстата 6605

Гідравлічна схема фрезерного верстата 6605. Дивитись у збільшеному масштабі

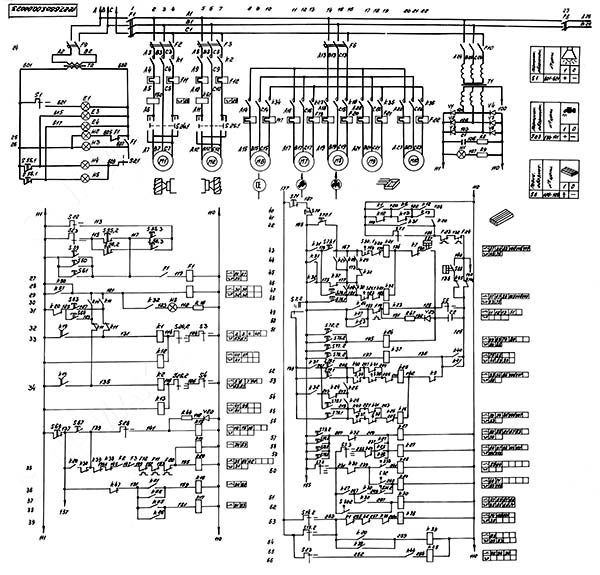

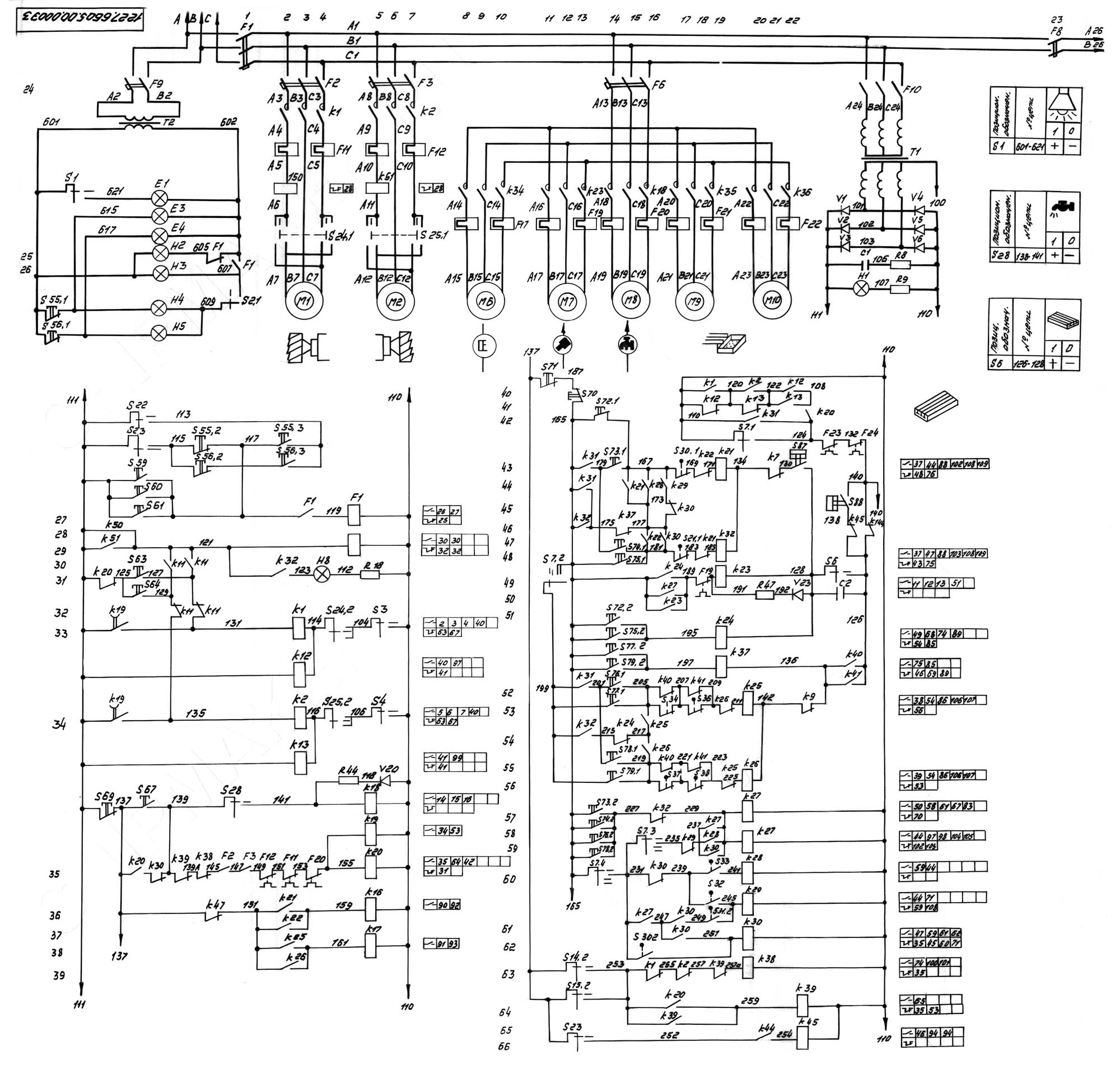

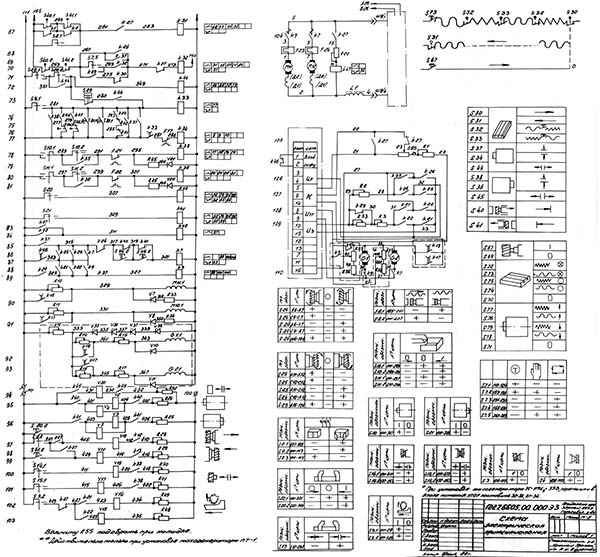

Електрична схема фрезерного верстата 6605

Електрична схема фрезерного верстата 6605

Електрична схема 1 фрезерного верстата 6605. Дивитись у збільшеному масштабі

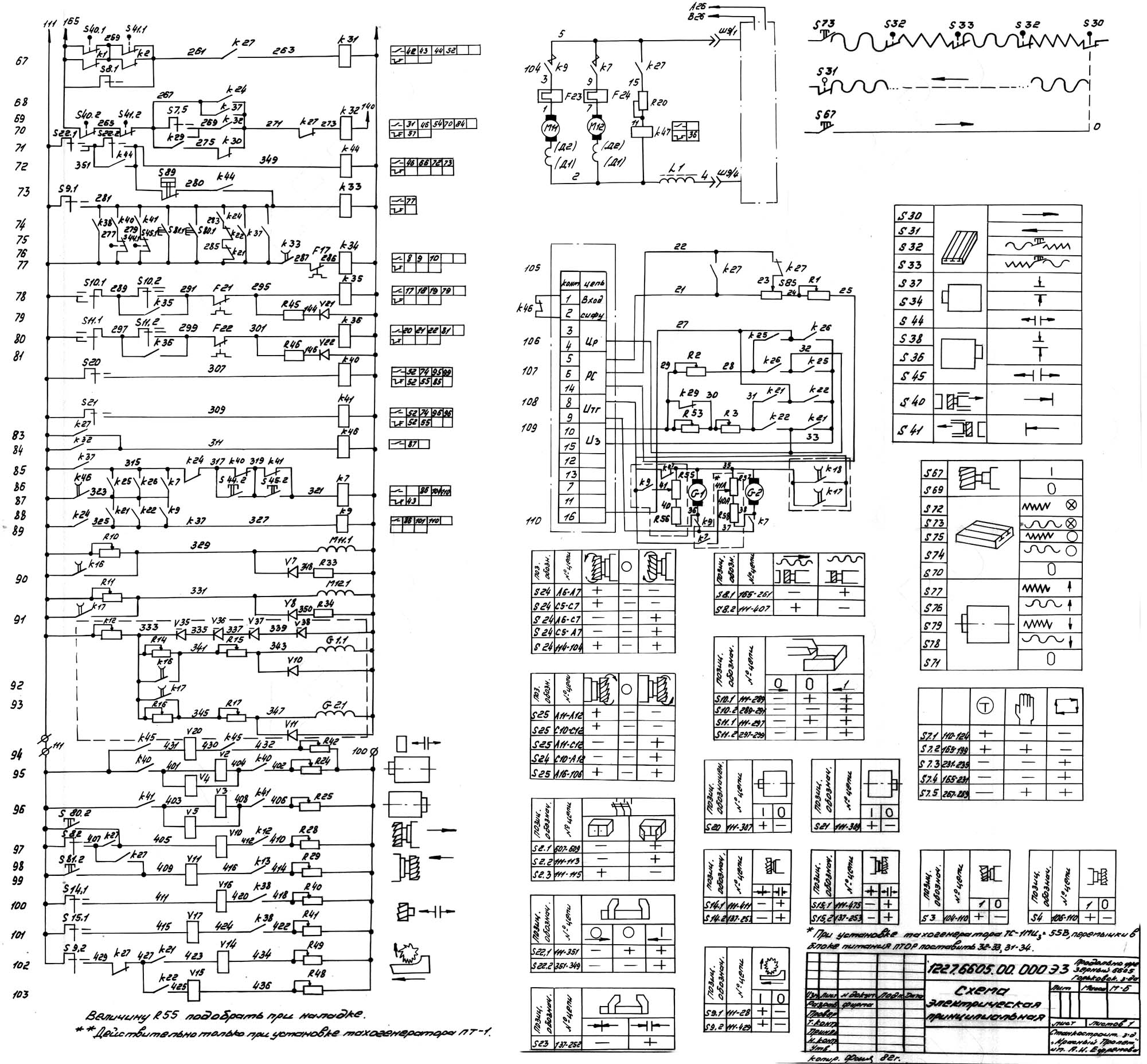

Електрична схема фрезерного верстата 6605

Електрична схема 1 фрезерного верстата 6605. Дивитись у збільшеному масштабі

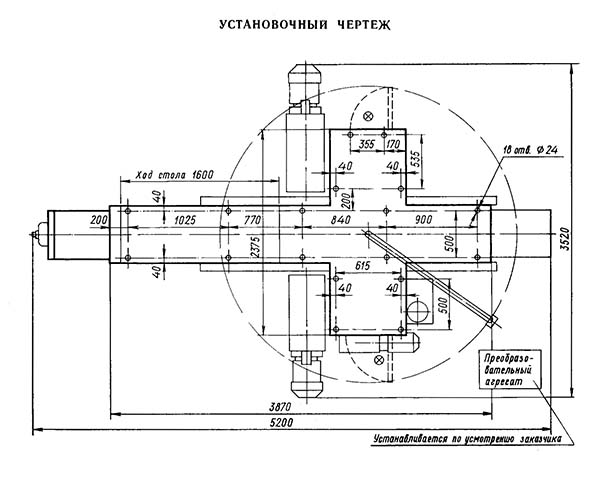

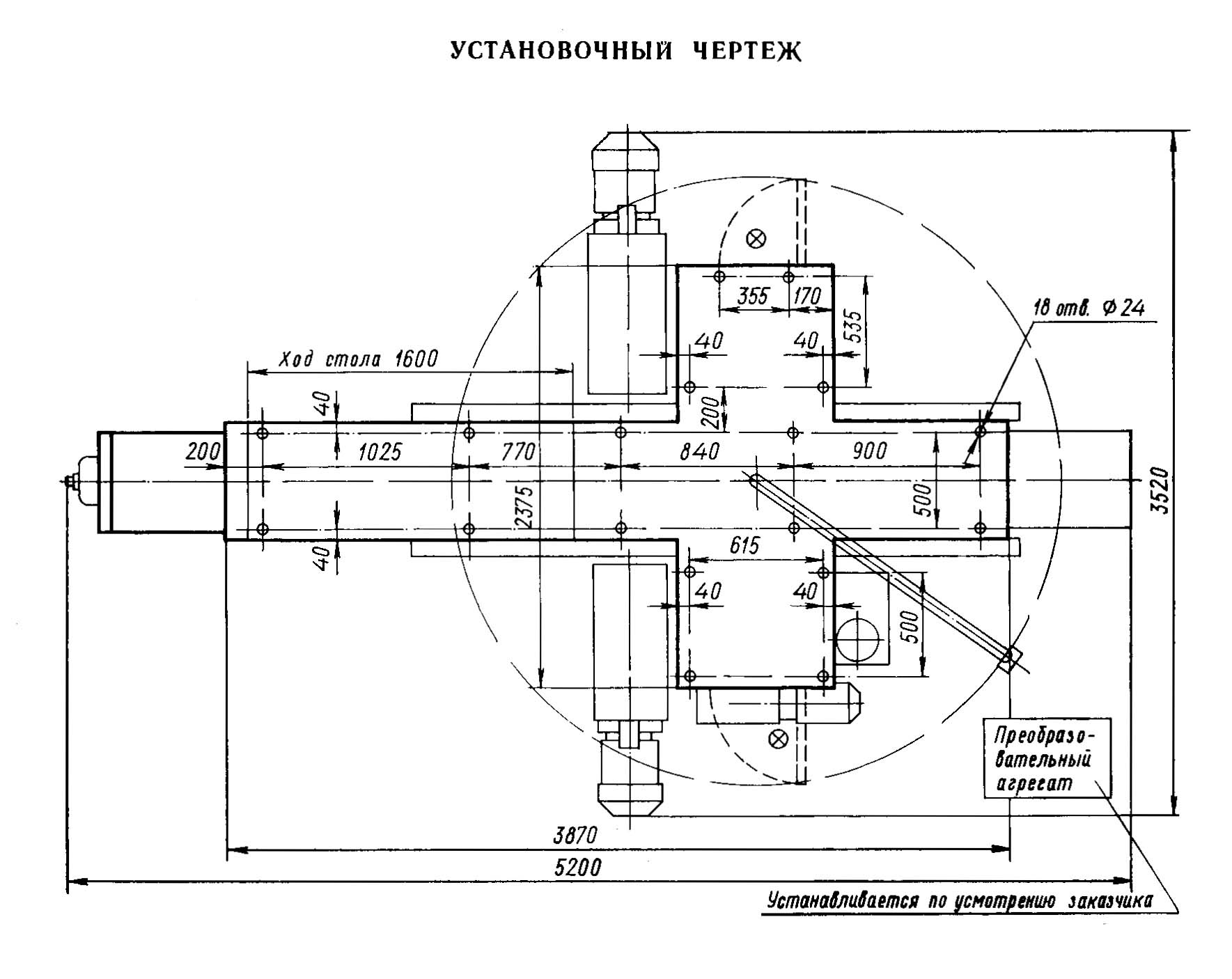

Настановне креслення продольного фрезерного верстата 6605

Настановне креслення фрезерного верстата 6605

Настановне креслення фрезерного верстата 6605. Дивитись у збільшеному масштабі

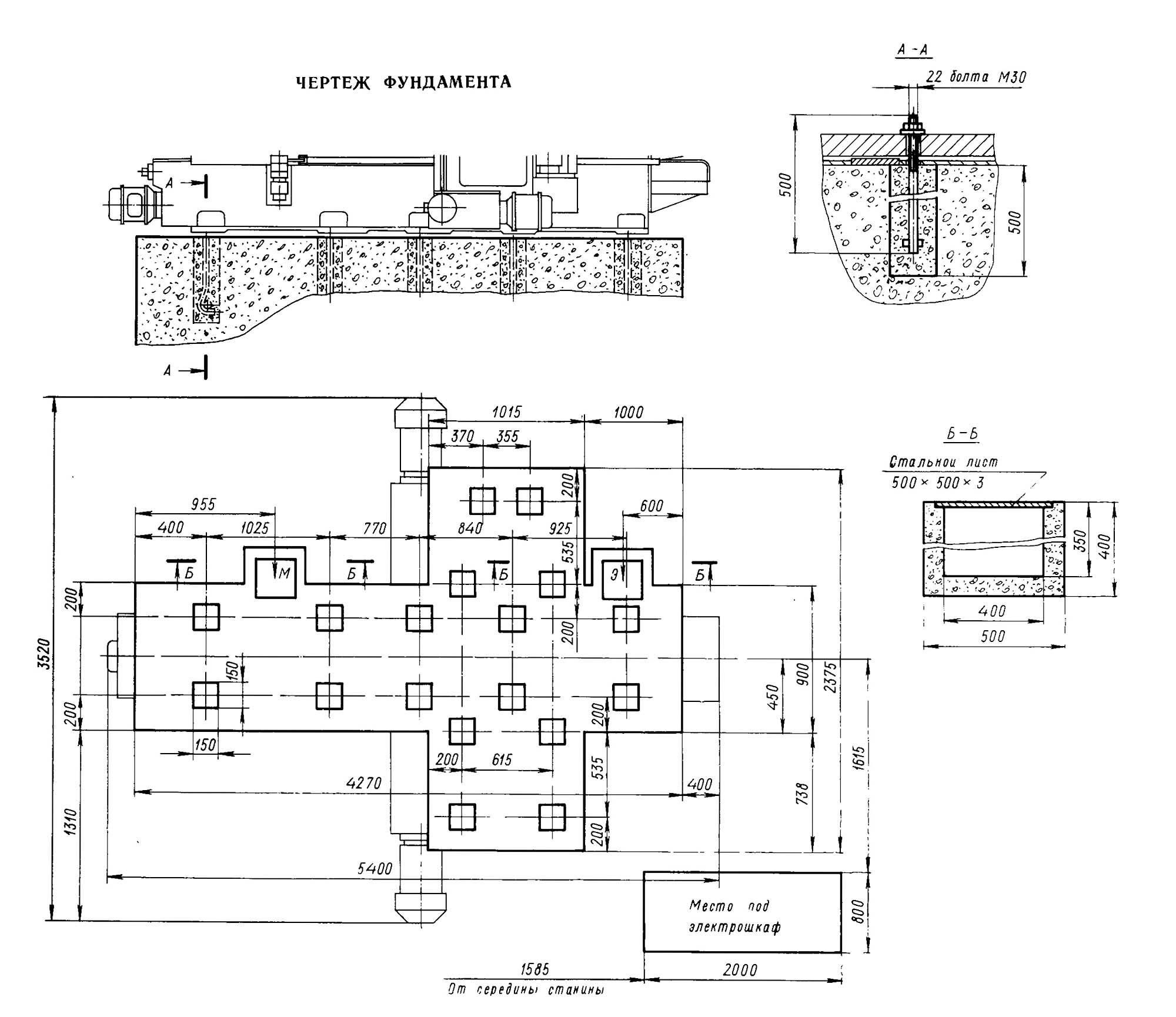

Креслення фундамента продольного фрезерного верстата 6605

Креслення фундамента фрезерного верстата 6605

Креслення фундамента фрезерного верстата 6605. Дивитись у збільшеному масштабі

6Г605 Верстат продольно-фрезерный двухшпиндельный. Відеоролик.

Технічні характеристики продольно-фрезерного верстата 6605

Наименование параметра	6605	6г605	6606	6г606
Основні параметри верстата
Число вертикальних шпинделей	-	-	1	1
Число горизонтальных шпинделей	2	2	2	2
Расстояние от торца вертикального шпинделя до поверхности стола, мм	-	-	15..800	760
Расстояние от оси горизонтального шпинделя до поверхности стола, мм	25..600	25..600	25..560	25..560
Расстояние между между торцами горизонтальных шпинделей, мм	340..740	340..740	470..870
Наибольшие розміри обрабатываемого вироби, мм	500 х 500 х 1600	500 х 500 х 1600
Стол
Наибольшая масса обрабатываемой заготовки, кг	1500	1500	2500
Розміри рабочей поверхности стола, мм	500 х 1600	500 х 1600	630 х 2000	630 х 2000
Наибольший ход стола, мм	1600	1600	2000	2000
Число подач стола	Б/с	Б/с	Б/с	Б/с
Диапазон подач стола, мм/мин	10..1500, 20..3000	5..4000	10..750, 750..3000
Ускоренное перемещение стола, мм/мин	6000	8000	4500	6000
Бабка шпиндельна вертикальная і горизонтальные. Шпиндели
Частота обертання шпинделей, об/мин	16..1600	20..2000	16..1600	20..2000
Количество швидкостей шпинделя	21	21	21	21
Число подач шпиндельных бабок і гильзы шпинделя	Б/с	Б/с	Б/с	Б/с
Диапазон подач шпиндельных бабок і гильзы шпинделя, мм/мин	10..750	8..2000	10..750	5..4000
Скорость швидкого (установочного) переміщення бабок, м/мин	1200	2500	1200	2000
Перемещение шпиндельных бабок от руки	есть	есть	есть	есть
Перемещение шпинделя на обно деление лимба, мм	0,05	0,05	0,05	0,05
Перемещение шпинделя на один оборот лимба, мм	0,6	0,6	0,6	0,6
Размер конуса шпинделя по ГОСТ 836-47	№ 3	№ 3	№ 3	№ 3
Кінець шпинделя по ГОСТ 24644-81		50
Ход гильзы шпинделя (ручное перемещение), мм	200	200	200	200
Угол поворота горизонтальной шпиндельной бабки, град	-	-	-	-
Угол поворота вертикальной шпиндельной бабки, град	-	-	-	-
Наибольший крутящий момент на шпинделе верстата, кНм		1,9
Траверса
Скорость установочного переміщення поперечини (траверсы), мм/мин	-	-	720
Електроустаткування і привід верстата
Количество електродвигателей на станке	7	9	10
Електродвигун приводу головного руху горизонтальных бабок, кВт (об/мин)	7,5 х 2	15 х 2 (1500)	10 х 3	18
Електродвигун приводу головного руху вертикальной бабки, кВт (об/мин)	-	-		22
Електродвигун приводу подач стола, кВт (об/мин)	2,8 пост.ток	2,8 пост.ток	3,2 пост.ток	11
Електродвигун приводу подач вертикальной бабки, кВт (об/мин)	-	-	3,2 1500 об/мин	3
Електродвигун приводов подач горизонтальных бабок, кВт (об/мин)	2,1	3,4	3,2 (1700)	3
Електродвигун переміщення поперечини (траверсы), кВт	-	-	5,5
Електродвигун насоса гідростанції, кВт	1,1	1,5	1,0
Електродвигун приводу насоса змазки, кВт	-	0,25	-
Електродвигун приводу механізма зажиму инструмента, кВт	-	0,18 х 2	-
Електродвигун приводу переміщення вертикальной фрезерной бабки, кВт	-	-	1,5
Електродвигун насоса охлаждения, кВт	0,18	0,18	0,18	0,18
Електродвигун механізма уборки стружки, кВт	0,4	0,37	0,4	0,4
Суммарная мощность установленных на станке електродвигателей, кВт
Габаритные розміри і масса верстата
Габаритные розміри (длина х ширина х высота), мм	5400 х 3520 х 2330	5500 х 3740 х 2300	5850 х 4100 х 3600	6200 х 3800 х 3600
Масса верстата, кг	13600	13950	22500	21900
