6Т13Ф3 Верстат консольно-фрезерный вертикальний з ЧПУ
характеристики, схеми, опис

Відомості про виробника консольно-фрезерного верстата 6Т13Ф3

Производитель серии универсальных фрезерных верстатів 6Т13Ф3 - Горьковский завод фрезерных верстатів, основанный в 1931 году.

Завод специализируется на выпуске широкой гаммы универсальных фрезерных верстатів, а, также, фрезерных верстатів з УЦИ і ЧПУ, і является одним из наиболее известных станкостроительных предприятий в России.

Сегодня верстати 6Т13Ф3 - выпускает предприятие ООО "Станочный Парк", основанное в 2007 году.

Начиная з 1932 года Горьковский завод фрезерных верстатів занимается выпуском верстатів і является експертом в разработке і производстве различного металлорежущего оборудования.

Універсальные фрезерные верстати серии Т выпускаются Горьковским заводом фрезерных верстатів (ГЗФС) начиная з 1985 года. Верстати сходны между собой по конструкції, широко унифицированы і является дальнейшим усовершенствованием аналогичных верстатів серии Р (6Р12, 6Р13).

6Т13Ф3 Верстат вертикальний консольно-фрезерный з ЧПУ. Назначение і область применения

Вертикальный консольно-фрезерный верстат 6Т13Ф3 предназначен для фрезерування всевозможных контурных і объемных деталей сложного профиля из стали, чугуна, труднообрабатываемых і цветных металлов. Применяется в условиях единичного і серийного производства.

Фрезерные роботи выполняются, головним образом, цилиндрическими, угловыми, фасонными, торцовыми, кінцівыми і другими фрезами.

На станке 6Т13Ф3 можно обрабатывать вертикальные і горизонтальные плоскости, пазы, углы, рамки, зубчасті колеса і др.

Виконання для внутренних і експортных поставок, по условиям експлуатации — УХЛ4 по ГОСТ 15150—69 для макроклиматических районов з умеренным і холодным климатом, 0,4 — для макроклиматических районов как з сухим, так і з влажным тропическим климатом.

Особливості конструкції фрезерного верстата 6Т13Ф3

Верстат оснащен пристрійм ЧПУ моделі 2С42, позволяющим вести обработку изделий в режиме программного керування одновременно по трем координатам: поздовжньої і поперечної (перемещение стола і салазок з обрабатываемой деталью) і вертикальной (перемещение ползуна з инструментом).

Увеличено рабочее пространство верстата. Верстат оснащен следящими приводами подач з высокомоментными електродвигунами постоянного тока.

В шпиндельном узле применен упорно-радиальный сдвоенный шарикоподшипник четвертого класса точності, обеспечивающий длительный режим роботи на максимальных оборотах шпинделя без существенного нагрева опор і повышающий осевую жесткость шпинделя.

Для повышения жесткости кинематических ланцюгів приводов подач в опорах винтов вертикального і поперечного перемещений встроены комбинированные игольчато-роликовые підшипники типа 504000, а опори гвинта продольного переміщення стола выполнены заодно з корпусом редуктора.

Предусмотрена автоматическая система змазки механізмов і направляючих верстата.

Вертикальный консольно-фрезерный верстат 6Т13Ф3 работает в автоматическом цикле, что позволяет организовать многостаночное обслуговування.

Класс точності верстата — Н по ГОСТ 8—82Е

Шероховатость поверхности Rz = 20 мкм.

Разработчик — Горьковское станкостроительное производственное объединение.

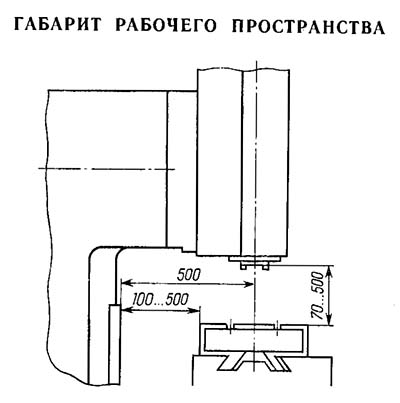

Габарит робочого простору консольно-фрезерного верстата 6Т13Ф3

Креслення робочого простору фрезерного верстата 6Т13Ф3

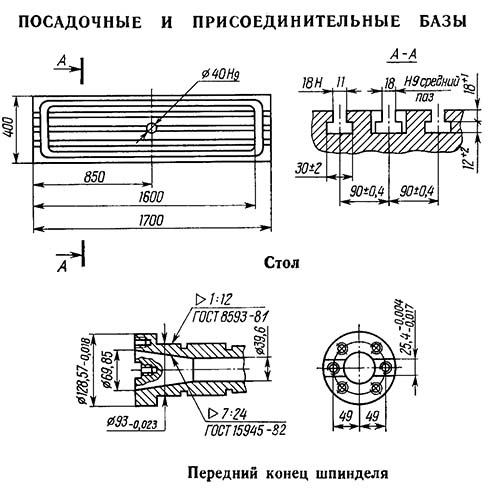

Посадочные і присоединительные розміри вертикального консольно-фрезерного верстата 6Т13Ф3

Посадочные і присоединительные базы фрезерного верстата 6Т13Ф3

Ескіз шпинделя консольно-фрезерного верстата 6Т13Ф3

Ескіз шпинделя фрезерного верстата 6Т13Ф3

Загальний вигляд вертикального консольно-фрезерного верстата 6Т13Ф3

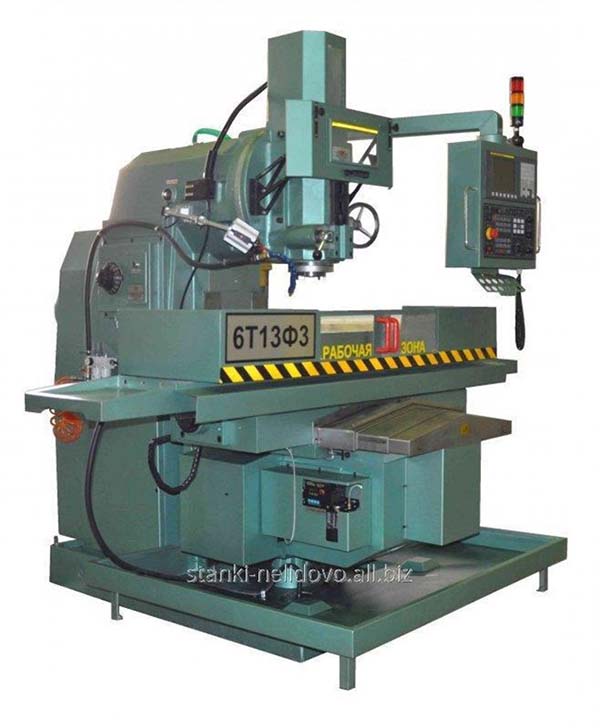

Фото консольно-фрезерного верстата 6Т13Ф3

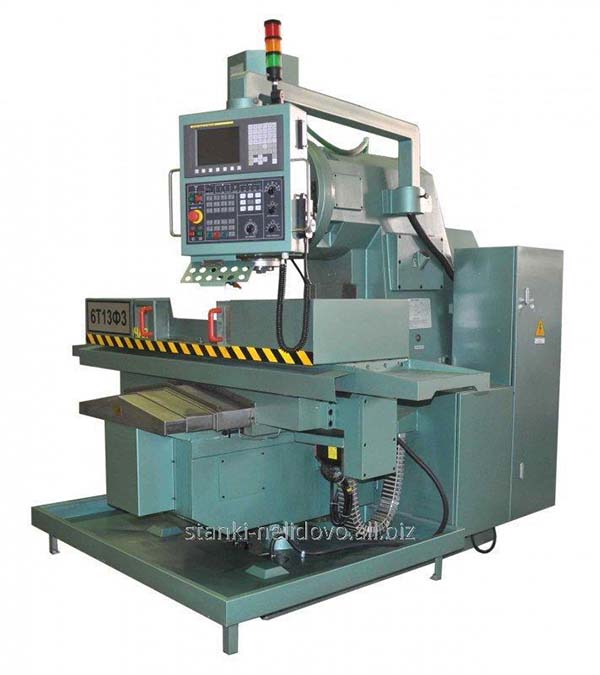

Фото консольно-фрезерного верстата 6Т13Ф3

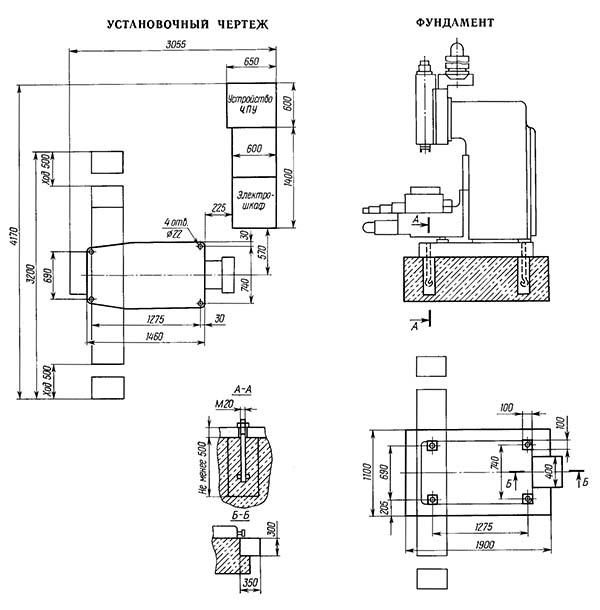

Настановне креслення фрезерного верстата 6Т13Ф3

Настановне креслення фрезерного верстата 6Т13Ф3

6Т13Ф3 Верстат консольно-фрезерный вертикальний. Відеоролик.

Технічні характеристики консольного фрезерного верстата 6Т13Ф3

Наименование параметра	6Т13Ф3
Основні параметри верстата
Розміри поверхности стола, мм	1600 х 400
Наибольшая масса обрабатываемой детали, кг	400
Наибольший продольный (X), поперечний (Y), вертикальний ход (Z) стола, мм	1000, 400, 430
Расстояние от торца шпинделя до поверхности стола, мм	70..500
Расстояние от оси шпинделя до вертикальних направляючих станины (вылет), мм	500
Наибольший диаметр торцевой фрезы, мм	125
Наибольший диаметр кінцівой фрезы, мм	40
Наибольший диаметр сверла, мм	30
Шпиндель
Мощность приводу головного руху, кВт	7,5
Частота обертання шпинделя, об/мин	40..2000
Количество швидкостей шпинделя	18
Перемещение пиноли (гильзы) шпинделя, мм
Перемещение пиноли шпинделя на одно деление лимба, мм
Перемещение пиноли шпинделя на один оборот лимба, мм
Кінець шпинделя ГОСТ 24644-81, ряд 4, виконання 6	50
Рабочий стол. Подачи
Пределы продольных, поперечных подач стола і ползуна (X, Y, Z), мм/мин	3..4800
Скорость быстрых перемещений (продольных (X)/ поперечных (Y)/ вертикальних (Z)), м/мин	7,5/ 7,5/ 7,5
Количество подач стола (продольных, поперечных, вертикальних)	Б/с
Подача на один импульс (продольное (X), поперечное (Y), вертикальное (Z)), мм	0,01
Наибольшее допустимое усилие різання (усилие подачі) по координате X, Y, Z, кг	1600/ 1600/ 1000
Система ЧПУ 2С42-65
Количество управляемых одновременно управляемых координат при линейной интерполяции	3/ 3
Количество управляемых одновременно управляемых координат при круговой интерполяции	3/ 2
Дискретность, мм	0,01
Електроустаткування і приводы верстата
Количество електродвигателей на станке	10
Електродвигун головного руху, кВт	7,5
Електродвигун приводу подач, кВт	0,85
Електродвигун установочного переміщення консоли, кВт	1,5
Електродвигун зажиму инструмента, кВт	0,25
Електродвигун насоса СОЖ, кВт	0,12
Електродвигун насоса змазки, кВт	0,27
Електродвигун вентилятора, кВт	0,05
Суммарная мощность всех електродвигателей, кВт	12,17
Габарити і масса верстата
Габарити верстата (длина ширина высота), мм	2520 х 3200 х 3002
Масса верстата, кг	5300
